🏆 今日精选(来自 GitHub)

  • 项目名称
    :Open Gamma Detector(开源伽马能谱仪)
  • 项目类型
    :测量仪器(核辐射能谱分析仪 / 多道脉冲幅度分析器 MCA;延伸方向:核辐射弱光信号测量)
  • 项目链接
    :https://github.com/OpenGammaProject/Open-Gamma-Detector
  • 项目图片

Open Gamma Detector 整机带 OLED 与闪烁体:

Pico 2 + OPA357×3 + TLV3201 + MAX5026 单板 PCB,右侧安装 18×30 mm NaI(Tl) 闪烁体 + MICROFC-60035 SiPM 子板,0.96" OLED 显示能谱直方图;整机尺寸 120×50 mm,USB-C 供电。

Open Gamma Detector PCB 实物正面:

未装闪烁体 / OLED 前的 PCB 正面实物:左上 π 型 LC 滤波 + MAX5026 升压模块,中部 OPA357×3 跨阻/整形/峰值保持链路,右下 TLV3201 比较器 + LM4040×2 基准源,下方 MCX 接口与蜂鸣器/按钮。

  • 硬件平台
    :Raspberry Pi Pico 2(RP2350)+ onsemi MICROFC-60035 SiPM + NaI(Tl) 闪烁体 + MAX5026 升压 + OPA357×3 模拟前端 + TLV3201 比较器
  • 开源状态
    :已提供完整原理图(EasyEDA 立创 EDA 单页 PDF 矢量,Rev 4.2)+ BOM CSV + Gerber + EasyEDA 源项目(OSHWA 认证 at000008);软件 Arduino 框架完全开源(GPL-3.0)
  • 核心亮点
    • ~200 USD 量级(按 1 USD ≈ 7.1 CNY 折合约 ¥1420,作者 README 公开口径)的 4096 道 MCA:能量分辨率实测可达 7% @ 662 keV(Cs-137),可分辨 Am-241 59.5 keV、Lu-176 307 keV、Bi-214 609 keV 等伽马射线特征峰
    • 30 V SiPM 偏置由 MAX5026 升压芯片 + PMEG4010BEA 续流管现场生成,无需外接高压电源;模拟前端用三级 OPA357 构成跨阻放大 + 脉冲整形 + 峰值保持
    • TLV3201 比较器提供阈值触发(0–320 mV 手动可调,多圈电位器 R8),配合 Pico 2 自带 12-bit ADC 完成能量测量,单脉冲处理死时间 ~10 µs
    • OSHWA at000008 认证 + Hackaday.io 同步发布(hackaday.io/project/185211),作者 NuclearPhoenix 长期维护(Rev 4.2 原理图 2024-08-29,仓库 2026-06-17 仍推进)
  • 推荐理由
    :把科研实验室数万至十余万元的 NaI(Tl) 能谱仪(含 MCA 多道分析)压到学生/创客能负担的 ¥1400 量级,并且每一颗元件(SiPM、闪烁体、模拟前端、MCA 主控)都透明可改可换,是测量仪器方向上 GitHub 上少见的真正"全栈可复刻"硬件方案;类目归属"延伸方向(核辐射弱光信号能谱)",与 09-05 的 SMU(源测量)、09-07 的逻辑分析仪同属"测量仪器"大类下的不同子方向。

📋 项目简介

Open Gamma Detector 是 OpenGammaProject(作者 NuclearPhoenix)维护的一款基于 SiPM+闪烁体的全开源桌面级伽马能谱仪。它把"光子计数 → 脉冲整形 → 峰值保持 → ADC 采样 → 直方图统计"这一整套 MCA(多道脉冲幅度分析器)链路,用一张 120×50 mm 的单板 PCB 完成了,外接一根 USB-C 到 PC 即可读出能谱。Rev 4.2 版本把 MCU 切换到了 RP2350(Pico 2),模拟前端沿用 OPA357×3 + TLV3201,SiPM 偏置由 MAX5026 升压芯片现场升到 27.5–33.75 V(图中明确标注"not temp corrected"),通过两颗多圈电位器手动微调。闪烁体与 SiPM 是独立购买、易耦合安装的耗材单元,作者另在 OpenGammaProject/MicroFC-SiPM-Carrier-Board 提供温度补偿载板,方便换不同尺寸 NaI(Tl)、LYSO、CsI 等闪烁体。

🔧 设备参数

  • 主控:Raspberry Pi Pico 2(RP2350 双核 Cortex-M33 @ 150 MHz,开发板级,未编程直插)
  • ADC:Pico 2 内置 12-bit SAR ADC(用于峰值保持后的能量采样),参考源 LM4040AIM3-3.0(±0.1%,U6 ADC REF + U2 THRES REF 双 3 V 基准)
  • SiPM 探测器:onsemi C 系列 MICROFC-60035-SMT-TR(6 mm × 6 mm 感光面 = 36 mm²,35 µm 微元,420 nm 峰值波长,618 nA 暗电流)
  • 闪烁体:NaI(Tl) 18×30 mm 圆柱(作者实测款),支持换装 LYSO、CsI、CsI(Tl) 等
  • SiPM 偏置:MAX5026EUT+T 升压芯片输出 27.5–33.75 V(用户由 R2 50 kΩ + R13 10 kΩ 分压微调)
  • 模拟前端:OPA357AIDBVR×3(U4 前置跨阻 + U7 整形 + U8 峰值保持)
  • 比较器:TLV3201AIDBVR(U1,阈值 0–320 mV 手动可调,触发 ACT LED1)
  • 峰值保持复位:Q1 2N7002(每 1 ms 周期性漏放以抗 EMI 漂移,死时间仅 ~2.5 µs)
  • 蜂鸣器:MLT-7525(2700 Hz,计数率嘀嗒反馈,由 Q2 2N7002 驱动)
  • 几何:120 × 50 mm 4 层 PCB,可裁掉右侧 49.5 mm 装闪烁体的物理区只保留 70.5×50 mm 主控板
  • 功耗:~15 mA @ 5 V(默认能谱模式),USB 总线供电即可

🎯 项目背景

OpenGammaProject 立项于 Hackaday.io 的"我能用 SiPM 攒一台能谱仪吗?"实践贴(项目号 185211)。作者瞄准的痛点是:一台商用 NaI(Tl) 能谱仪(含 MCA)动辄 $5k–$20k(约 3.6 万~14 万 CNY),而科研教学、业余核物理爱好者、应急监测场景都需要"便宜、透明、可改"的能谱方案。Rev 1–3 系列使用早期 MCU(ATmega32U4)迭代,模拟前端从单运放演进到三级 OPA357;Rev 4(2023)起切换到 Pico(RP2040)+ 真正的多道 ADC 直方图采集;Rev 4.2(2024-08 原理图日期,2026-06 代码与文档同步推进)继续用 Pico 2 的 RP2350 替换前代 RP2040,并把社区里常见的"一键 ADC + 自动能量定标"工作流做了完整封装。整个项目走的是 EasyEDA 立创 EDA 路线(与大陆复刻生态完美契合),OSHWA 注册号 at000008,作者把 BOM、Gerber、源项目、Arduino 固件全部以 GPL-3.0 释出。闪烁体本身(NaI(Tl))作为天然晶体需另购,但配套的 SiPM 载板、3D 打印外壳、装配 SOP 也全部开源。仓库同步在 Hackaday.io 维护,作者 NuclearPhoenix 持续追加新辐射源能谱(如 LYSO Lu-176、Am-241 离子烟雾探测器、Uraninite 茶具釉面 Uranium 系)作为验证素材。

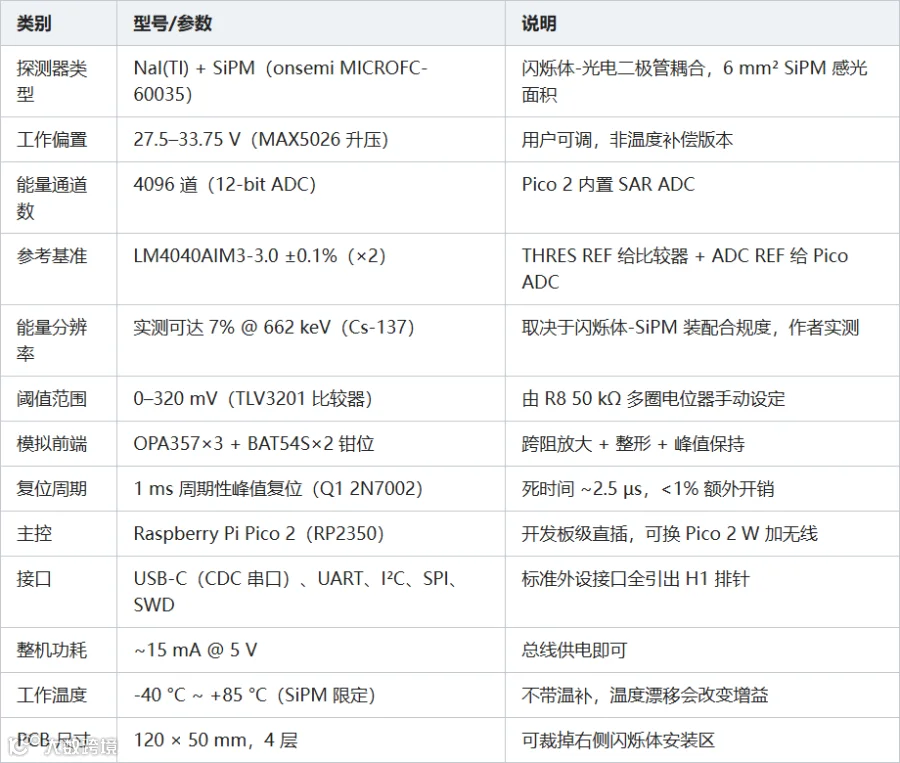

📊 核心参数

表格视图

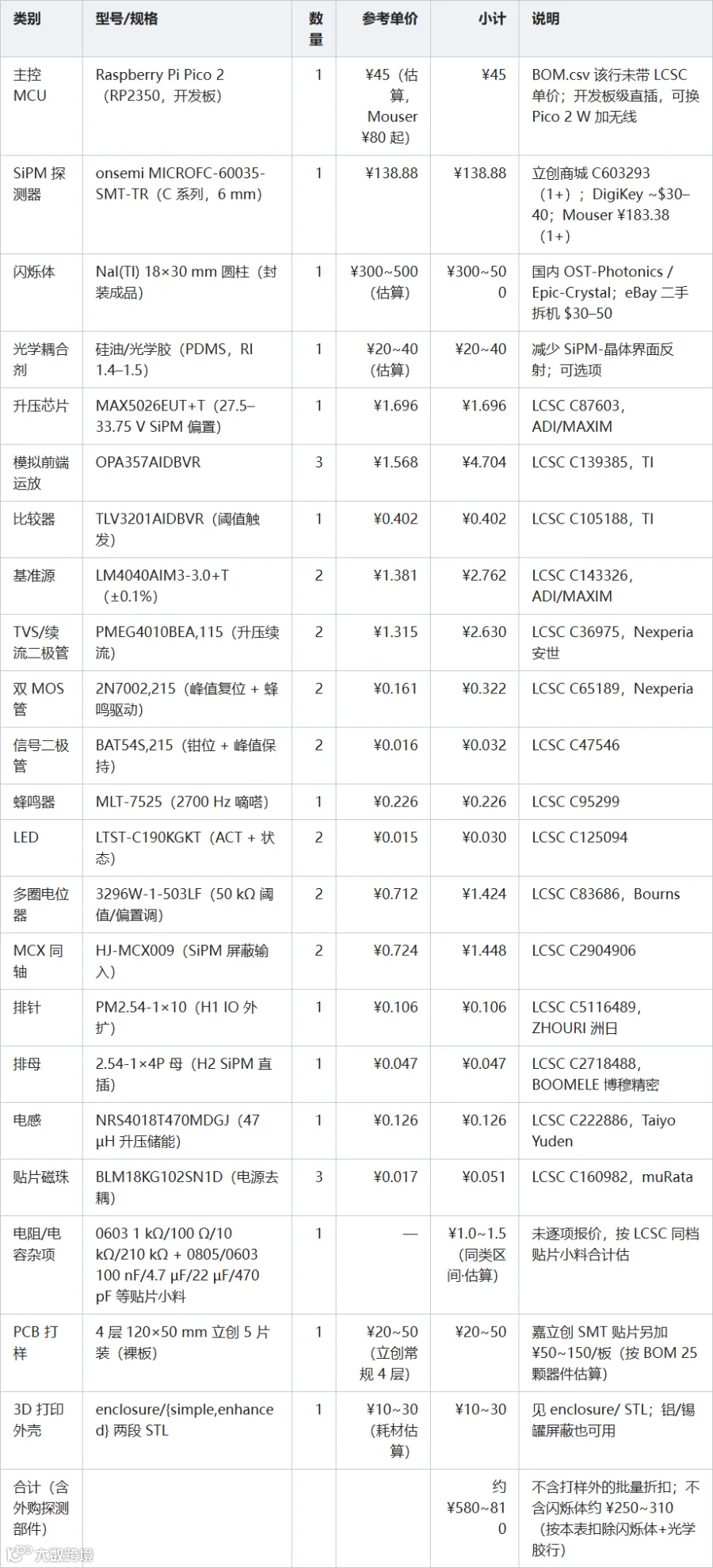

💰 BOM 清单与成本估算(硬性小节,每期必须有

表格视图

价格来源:项目自带 BOM CSV(LCSC 立创商城价格列,2024 年采集,2026-09-08 复核)+ 立创商城公开报价补查(MICROFC-60035 ¥138.88)+ Mouser(OFD 单价对照);闪烁体与光学耦合剂仅查到大宗参考(US$250/kg NaI(Tl) 与硅油类比),单件 18×30 mm 封装成品按 OST-Photonics / Epic-Crystal 公开价位估区间,已显式标注「估算」。采集日期 2026-09-08。批量、渠道与含税口径不同会有 ±30% 波动,仅作预算参考。合计仅含 PCB 元器件 + 闪烁体 + 外壳,不含运费、税费与可选 SiPM 载板(MicroFC-SiPM-Carrier-Board 单独仓库另有 BOM)。

作者 README 给出整体装配价 "around 200 USD if you get all the individual parts and assemble them on your own",折合约 ¥1420(1 USD ≈ 7.1 CNY)。该价位与本表合计区间(¥580~810)的差额主要来自:① 选用更大尺寸封装闪烁体(18×30 mm 升级到 1"×1" 或 LYSO/CsI 价格翻倍到 $50~150)② 加上 SiPM 温补载板(MicroFC-SiPM-Carrier-Board 另 BOM)③ 含运费、激光钢网、焊接工具损耗摊销 ④ 含外壳金属屏蔽(锡罐/3D 打印 +EMI 屏蔽漆)。README 该价位为作者公开发布的实际社区复刻成本,不含可选第二套闪烁体。

📐 完整原理图(按功能区块)

原理图为单页 PDF 矢量文件(EasyEDA 立创 EDA 专业版导出,Rev 4.2,2024-08-29),EasyEDA 默认大幅面(582.8 × 412.7 mm),下文按"输入 → 处理 → 输出 → 主控 → 辅助"顺序贴出整图概览与七个功能区块图。

Open Gamma Detector 原理图(Rev 4.2,整图):
Open Gamma Detector 原理图(Rev 4.2,整图)
整图上排四个功能区块从左到右分别是 SiPM 高压偏置、SiPM 输出与前置放大、脉冲判别(比较器)和峰值保持(采样保持),中排以 Raspberry Pi Pico 2 主控为中心、左右分别布置 SiPM 接口和电压基准,下排布置蜂鸣器、按键、IO 扩展与标题栏(Open Gamma Detector Rev 4.2 / 2024-08-29 / NuclearPhoenix)。

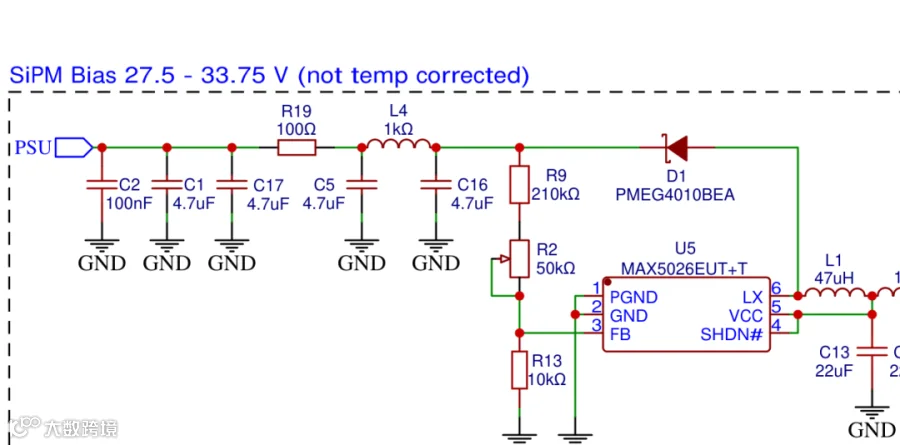

SiPM 高压偏置(升压):
SiPM 高压偏置(升压)
从 USB-C 5 V 进 PSU,经过 π 型 LC 滤波(R19 100 Ω + L4 1 µH + C1/C2/C5/C16/C17 4.7 µF/100 nF)+ 储能电感 L1 47 µH 进入 U5 MAX5026EUT+T 升压芯片,反馈电阻 R2 50 kΩ + R13 10 kΩ 分压微调,输出经 PMEG4010BEA D1 整流、C13/C15 22 µF 滤波后得到 27.5–33.75 V 偏置电压。反馈环路把 SiPM 工作点稳在工作电压区间,配合 BGND 与 AGND 单点接地保证模拟前端噪声底。

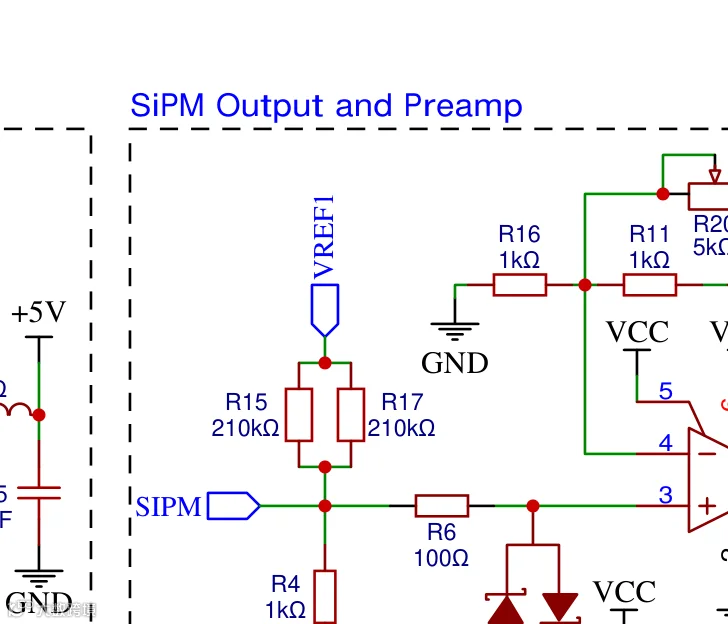

SiPM 输出与前置放大:
SiPM 输出与前置放大
SiPM 微电流信号经 BAT54S×2 双向钳位保护后送入第一级 OPA357AIDBVR(U4,跨阻放大),把 6 mm² SiPM 的 1 ns 雪崩脉冲转换为毫伏级电压脉冲;R11/R7/R14/R15/R16/R17/R21 组成增益补偿网络(210 kΩ 反馈 + 可选 5 kΩ trim),输出级经 R12 + VREF1 偏置并通过第二级 OPA357AIDBVR(U8)做反向整形,把单端脉冲整形为适合比较器甄别的双向尖峰。

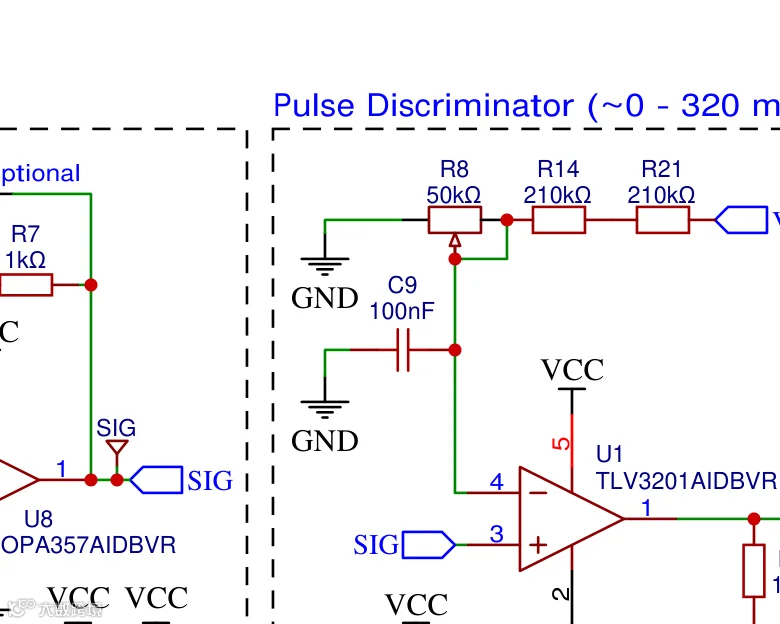

脉冲判别(比较器):
脉冲判别(比较器)
TLV3201AIDBVR(U1)单电源比较器把前置放大后的脉冲与 THRES 阈值(由 R8 50 kΩ 多圈电位器 + LM4040 基准分压得到,0–320 mV 手动可调)比较,超阈即在 SIG 引脚产生宽度约 1 µs 的触发脉冲,同时点亮 ACT LED1(仅作阈值调定指示,不连接到 Pico)。R3 10 kΩ 提供正反馈做滞回以免毛刺误触发,C8 470 pF 做高频滤波。

峰值保持 / 采样保持:
峰值保持 / 采样保持
触发脉冲前沿被峰值保持链路捕获:U4 OPA357AIDBVR + D2 BAT54S + C6/C7(22 µF + 100 nF 保持电容)共同构成经典二极管峰值保持器,把脉冲峰值冻结在保持电容上并通过 U7 OPA357AIDBVR 缓冲输出 PEAK 信号到 Pico 的 ADC;Q1 2N7002 在 Pico 控制下每 1 ms 把保持电容漏放一次(<1% 额外死时间),抗 EMI 漂移也防上电饱和。注:作者 README 给出两个独立死时间口径——"Energy Mode 单脉冲处理死时间 ~10 µs"(默认能谱测量)与"周期性保持电容复位 ~2.5 µs / 1 ms"(独立抗 EMI 机制,<1% 总开销),二者互补不冲突。

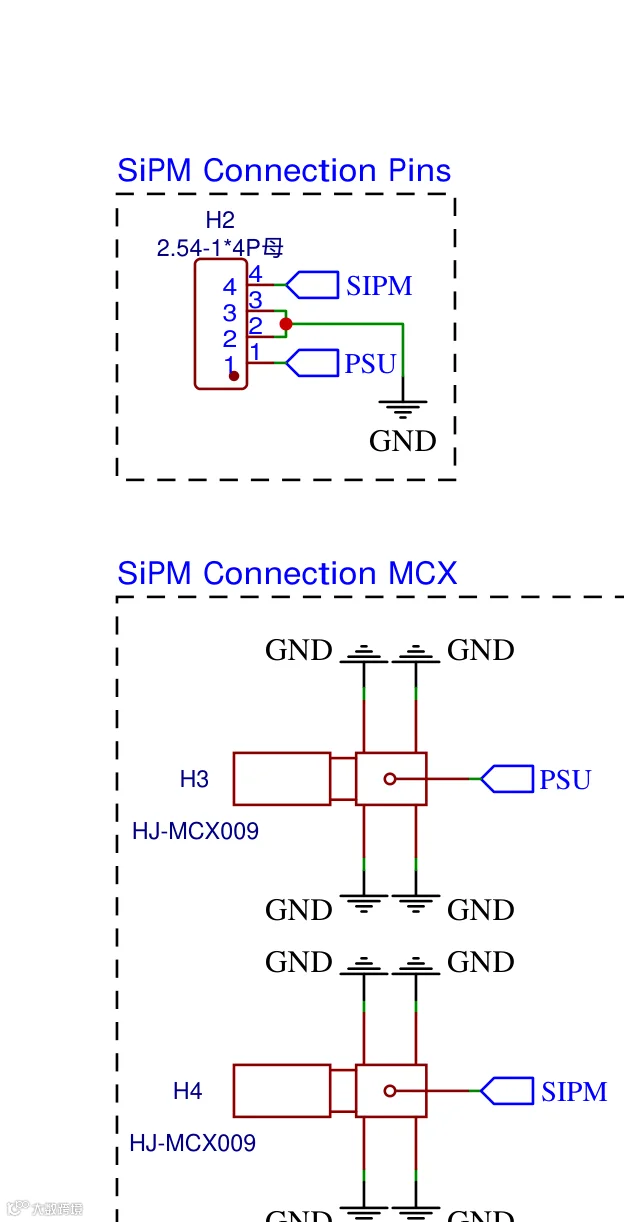

SiPM 接口(Pins + MCX):
SiPM 接口(Pins + MCX)
闪烁体-SiPM 组件的物理接口:H2 2.54-1×4P 排母(直插 SiPM 载板,最简方案)+ 双 MCX 同轴 HJ-MCX009(推荐,屏蔽好,靠近时双绞减小地环路)。作者另在 MicroFC-SiPM-Carrier-Board 提供带温补的载板,可直接焊 MCX 线接入。

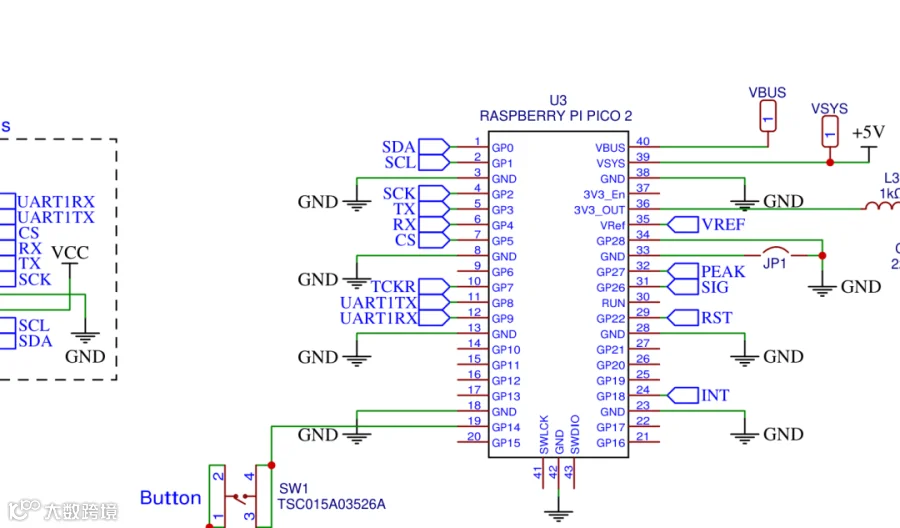

Raspberry Pi Pico 2 主控:
Raspberry Pi Pico 2 主控
Pico 2 开发板直插:VBUS/VSYS 通过板上自恢复保险 + L2/L3 1 kΩ 磁珠去耦;3.3V_EN 跳线可裁断;GP28 接 VREF(LM4040),GP26 接 PEAK(峰值 ADC),GP27 接 SIG(比较器触发),GP18 接 INT(外部中断兜底),GP14/GP15/GP16/GP17 留 SWD + 蜂鸣 + 按钮;GP0/GP1/GP2/GP3/GP4/GP5 通过 H1 排针外扩为 UART/I²C/SPI。

IO 外扩 + 基准源 + 蜂鸣 + 按钮:
IO 外扩 + 基准源 + 蜂鸣 + 按钮
左下 H1 IO 排针(UART RX/TX、CS、VCC、SCL、SDA),右侧两颗 LM4040AIM3-3.0+T 提供 3 V 基准(U2 = THRES REF 给比较器阈值用、U6 = ADC REF 给 Pico 的 ADC 用),下方 Ticker (Buzzer) 模块 Q2 2N7002 驱动 MLT-7525 2700 Hz 蜂鸣器做计数率嘀嗒反馈,左下 SW1 TSC015A03526A 一键切换 Spectrum / Geiger 模式(单击切换、双击复位、≥1 s 长按切蜂鸣)。
