💡 电路名称
三极管共基极放大电路（Common Base Amplifier，2N2222 + 分压偏置 + 基极旁路）
Day 17 的共射放大器增益高达 228 倍，但反相 180°；Day 18 的射极跟随器同相，可增益只有 0.98。今天把同一颗 2N2222 再换一种搭法：基极用 CB1 旁路电容交流接地，信号从发射极注入，输出从集电极取出——就成了"共基放大器"。
它的最大特点是同相 + 高电压增益（≈ +171，量级与共射相当），代价是输入阻抗极低（≈ 18Ω，1kΩ 信号源会被它"吃"掉 98%）。共基放大器在射频（RF）电路里几乎是"标配"——它没有共射那个让人头疼的"密勒效应"（Miller Effect），带宽可以做到百 MHz 以上。本篇我们就用 2N2222 把这颗"射频宠儿"在 1kHz 上看清楚。

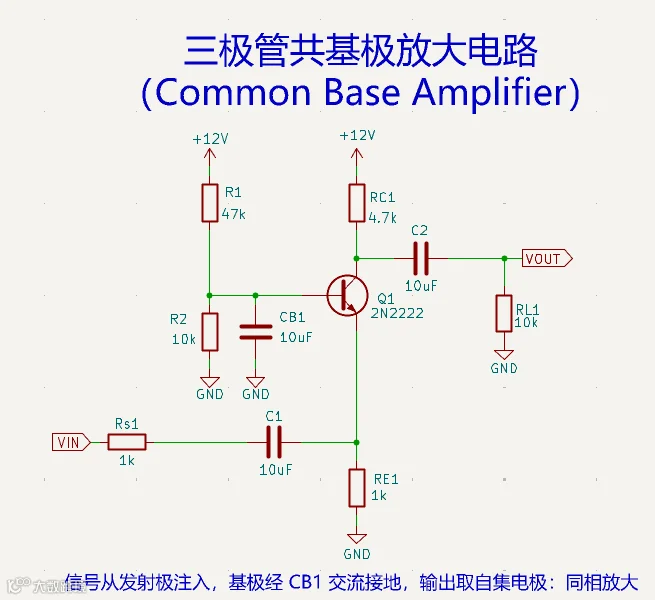

🗺️ 电路图
10 个核心元件组成的"共基放大器"（不含 VCC 电源、VIN 信号源与 J1/J2 端口）：
