相控阵天线原理与应用详解

导读

相控阵天线通过电子控制阵列单元相位实现波束快速扫描，是现代雷达、卫星通信及移动通信的核心技术。本文系统阐述其工作原理、体制分类、关键性能参数及工程实现难点，并深入分析其在雷达探测、低轨卫星互联网及 5G/6G 通信中的典型应用与未来发展趋势。

关键词：相控阵天线；阵列天线；波束扫描；移相器；有源电子扫描阵列（AESA）；真延时；毫米波

1 引言

1.1 什么是相控阵天线

传统天线依赖机械转动改变波束指向，存在速度慢、惯性大等局限。相控阵天线则由大量规则排列的阵元构成，通过电子方式精确控制各阵元激励信号的相位，使辐射场在特定方向同相叠加，从而实现无需机械转动的“电扫描”。其波束切换速度可达微秒级，支持多波束并发与资源灵活分配。

1.2 发展历程

相控阵技术源于 20 世纪初，60 年代随美国"AN/FPS-85"雷达及"爱国者"系统进入实用阶段。随着固态器件、MMIC 及数字信号处理技术的进步，该技术经历了从无源相控阵（PESA）到有源相控阵（AESA），再到数字相控阵的演进。近年来，毫米波芯片与封装天线（AiP）技术的成熟，推动其广泛应用于 5G 基站、卫星终端及车载雷达等领域。

1.3 应用场景

• 雷达：支持搜索、跟踪、制导等功能的时间复用，广泛用于防空反导、舰载/机载火控、气象监测及汽车毫米波雷达。
• 卫星通信：低轨卫星星座地面终端需实时跟踪高速过顶卫星，平板式相控阵已取代机械抛物面天线成为主流方案。
• 移动通信：5G 大规模 MIMO 本质为时分/频分双工模式下的相控阵系统；6G 将进一步向太赫兹频段与超大规模阵列演进。

2 相控阵天线的基本原理

2.1 阵列天线基础

2.1.1 单元天线与阵列

阵元是相控阵的基本辐射单元，常见形式包括半波振子、微带贴片、波导裂缝及 Vivaldi 天线等。N 个阵元按线阵、平面阵或共形阵等几何规则排列，各阵元具有独立的幅度与相位激励。

2.1.2 方向图乘积原理

在忽略互耦的理想情况下，阵列总辐射方向图等于单元方向图与阵列因子（Array Factor, AF）的乘积：

其中 Fe(θ,φ) 为单元方向图，AF(θ,φ) 由阵元位置、激励幅度与相位决定。该原理表明：阵列的波束扫描特性主要由阵列因子主导，而单元方向图主要影响扫描时的增益包络。

2.2 相位差与波束偏转——核心原理

对于间距为 d 的均匀线阵，若相邻阵元激励相位差为 β，当电磁波以角度 θ 入射时，空间波程差产生的相位差为：

其中 k 为自由空间波数，λ 为工作波长。若激励相位差 β 恰好补偿空间相位差，各阵元辐射场在 θ 方向同相叠加形成主瓣：

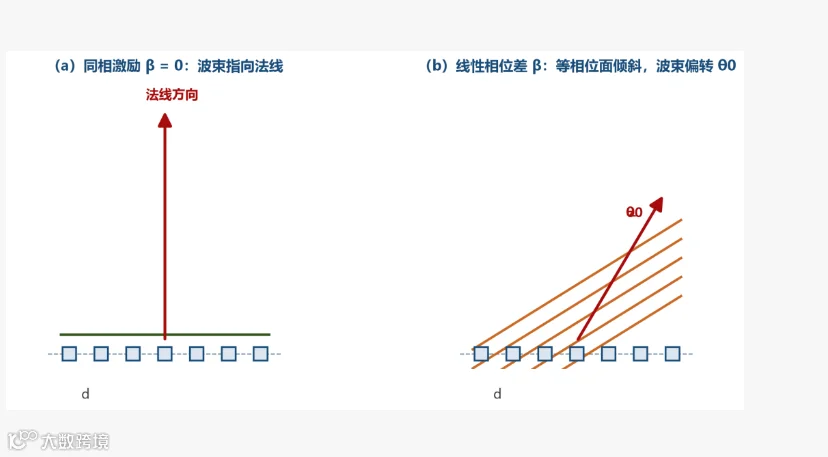

波束指向角 θ0 由相邻阵元间的激励相位差 β 唯一确定。改变 β 即可实现波束偏转：β=0 时为边射阵（指向法线），β 线性递增时波束偏离法线。这正是“相控阵”名称的由来。

2.3 阵列因子与方向图

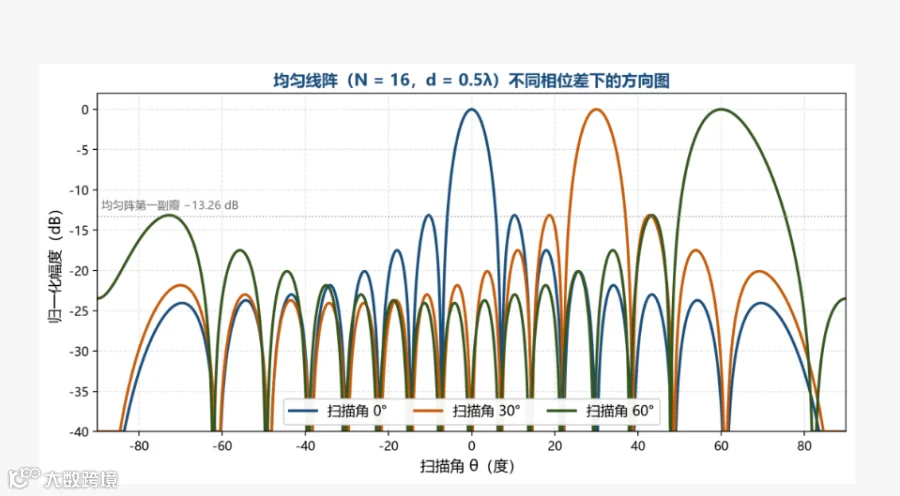

均匀激励线阵的阵列因子决定了波束宽度、副瓣电平及栅瓣位置。下图展示了 N=16、d=0.5λ 的均匀线阵在不同扫描角下的归一化方向图，可见波束随相位差平滑偏转，且主瓣宽度随扫描角增大而展宽。

2.4 栅瓣抑制与阵元间距约束

当阵列因子出现多个极大值落入可见区时，会产生栅瓣（Grating Lobe），导致测向模糊与增益下降。均匀线阵不出现栅瓣的条件为：

最大扫描角越大，允许的阵元间距越小。对于±60°扫描角的典型应用，通常取 d=0.5λ 以抑制栅瓣。设计时需权衡间距过大引起的互耦增强与过小导致的馈电空间紧张问题。

2.5 相控阵的三种体制

现代高性能系统普遍采用有源相控阵（AESA）体制，数字相控阵则是当前研究热点，代表了未来的发展方向。

3 相控阵系统组成

典型有源相控阵系统包含辐射单元阵列、T/R 组件（含移相器/延时器与功放）、馈电网络、波束控制计算机及电源热管理系统。

3.1 辐射单元

辐射单元需满足宽带、低交叉极化及低互耦要求，常见类型包括：

• 微带贴片天线：剖面低、易集成，是平面相控阵与毫米波阵列的主流选择。
• 波导裂缝天线：损耗低、功率容量大，适用于高功率雷达。
• Vivaldi/渐变缝隙天线：具备优良超宽带特性，常用于宽带相控阵。
• 偶极子/振子类：结构简单，常用于低频段应用。

3.2 移相器与延时组件

移相器是实现相位控制的核心器件：

• 模拟移相器：通过开关切换传输线长度或电抗网络实现相位跳变。
• 数字移相器：以数字码控制相位状态，一致性好，是当前主流方案。
• 真延时线（TTD）：通过切换不同长度延时线实现与频率无关的补偿，解决宽带大角度扫描时的“孔径渡越”问题。

3.3 馈电网络

馈电网络负责将信号功率按特定幅度分布（如泰勒、切比雪夫分布）分配至各阵元，以实现低副瓣加权：

• 并联馈电：路径独立，利于宽带工作，但网络复杂。
• 串联馈电：结构紧凑、损耗低，但带宽较窄。
• 空间馈电：借助透镜或反射面实现“光学”式馈电，适合大型阵列。

3.4 波束控制系统

波束控制计算机根据目标指向计算各阵元相位码，写入控制寄存器，并完成校准补偿、波束赋形及故障检测。在数字相控阵中，波束控制直接体现为数字域的加权系数。

4 关键性能参数

4.1 增益与有效口径

阵列增益近似公式如下：

其中 Ae 为物理口径面积，η 为口径效率。增益与电口径成正比，增加阵元数量与口径尺寸是提升增益的根本途径。

4.2 波束宽度

均匀激励线阵的半功率波束宽度（HPBW）近似为：

波束宽度与阵列电长度成反比，与波长成正比。cosθ0 项表明波束在扫描时会展宽，高频段可在较小口径下获得窄波束。

4.3 副瓣电平

均匀激励阵列副瓣电平约为 -13.26 dB。工程中常采用泰勒或切比雪夫加权将副瓣压低至 -30~-40 dB，代价是主瓣展宽及少量增益损失。

4.4 扫描范围与扫描损耗

典型相控阵最大扫描角为 ±60°。随扫描角增大，受 cosθ0 因子及单元方向图包络影响，综合扫描损耗可达 3~5 dB。扩大扫描范围需采用宽波束单元、共形阵列或优化阵元间距。

5 工程实现中的关键问题

5.1 单元互耦与扫描盲区

阵元间电磁耦合会改变输入阻抗，严重时导致特定角度出现“扫描盲区”。缓解措施包括增大间距、添加去耦结构、采用平衡馈电及全波仿真优化布局。

5.2 校准与容差

T/R 组件的幅度/相位一致性直接影响波束质量。大型系统通常内置校准网络，实时修正加权系数；阵元失效时需进行阵面重构以维持性能。

5.3 宽带与宽角扫描：移相器与真延时

移相器属窄带器件，易导致宽带信号在大角度扫描时出现“孔径渡越效应”。解决方案包括采用真延时线（TTD）或子阵级延时 + 阵元级移相的分级架构。

5.4 毫米波集成：相控阵芯片与封装天线

毫米波频段波长极短，便于高度集成。通过封装天线（AiP）技术，将多通道收发芯片与天线阵列集成于单一封装内，形成“芯片 + 天线”模组，大幅降低互连损耗与成本，是 5G 及卫星终端大规模应用的基础。

6 典型应用

6.1 雷达

相控阵雷达具备快速“搜索加跟踪”、多目标处理及低截获概率能力。机载火控、舰载防空及地面反导雷达广泛采用 AESA 体制；汽车毫米波雷达则利用小型相控阵实现自适应巡航。

6.2 卫星通信

低轨卫星星座地面终端需毫秒级波束切换以跟踪高速卫星。平板式相控阵支持多星同时跟踪及干扰方向置零，是替代机械天线的首选方案。

6.3 移动通信与大规模 MIMO

5G 基站利用 64/128/256 通道相控阵实现三维波束赋形，提升频谱效率。6G 研究将面向太赫兹频段，采用超大规模阵列并融合可重构智能表面（RIS）等技术。

7 发展趋势

1. 数字化与软件化：数字波束形成（DBF）向全数字化演进，实现波形与空间域联合处理及认知抗干扰。
2. 高集成与低成本：硅基/GaN 工艺、AiP 封装及瓦片式组装推动相控阵从军工走向民用。
3. 宽带与多波束：真延时技术与光学波束形成支持更大带宽与多波束并发。
4. 共形与智能蒙皮：将相控阵与飞行器/舰船结构一体化，兼顾气动与电磁性能。
5. 人工智能赋能：利用 AI 进行阵列校准、故障诊断及电磁环境自适应调度。

8 结论

相控阵天线通过电控相位实现波束快速扫描，突破了机械扫描的瓶颈。其核心在于方向图乘积原理与相位控制机制，工程实现依赖 T/R 组件、移相器及波束控制系统的高效协同。随着毫米波集成、数字化及 AI 技术的融合，相控阵正从高端装备走向 5G/6G 通信、卫星互联网及车载雷达等大众应用领域，成为现代电磁信息系统的关键使能技术。

参考文献

Balanis C A. Antenna Theory: Analysis and Design[M]. 4th ed. Hoboken: John Wiley & Sons, 2016.

[2] Mailloux R J. Phased Array Antenna Handbook[M]. 3rd ed. Norwood: Artech House, 2018.

[3] Hansen R C. Phased Array Antennas[M]. 2nd ed. Hoboken: John Wiley & Sons, 2009.

[4] 张光义。相控阵雷达原理 [M]. 北京：国防工业出版社，2009.

[5] Haupt R L. Antenna Arrays: A Computational Approach[M]. Hoboken: John Wiley & Sons, 2010.

[6] 束咸荣，何炳发，高铁。相控阵雷达天线 [M]. 北京：国防工业出版社，2007.

[7] Vourch C J, Drysdale T D. V-band "bull's eye" antenna for CubeSat applications[J]. IEEE Antennas and Wireless Propagation Letters, 2014, 13: 1092-1095.

[8] 3GPP. TS 38.104: Base Station (BS) radio transmission and reception (Release 18)[S]. 2024.
