本文解析一款集成多阶盲孔、选择性背钻、铜浆烧结互连、树脂塞孔、金属包边、内层埋阻、内层盲槽多重特种工艺的 18 层复杂电路板，拆解各项制程难点，同时展示深圳普林电路在高端特种板领域成熟的落地制造能力，为通信、雷达探测、工业控制、航空配套、大功率电源类项目选型提供技术参考。
1、多阶分段盲孔工艺（L1‑L10、L11‑L14、L15‑L18）：
工艺逻辑：三子板分别完成层压、钻孔、沉铜电镀、树脂塞孔、研磨整平，子板制备完成后进行总压合，实现跨子板分段盲孔互连。
工艺价值：分散BGA引脚换层路径，缩短高速信号传输路径，降低损耗与串扰，释放表层布线资源。
关键管控：每段子板钻孔最小孔径0.25mm，等离子除胶渣，沉铜+板镀保障孔铜；树脂塞孔后必须研磨整平，平整度不合格禁止进入蚀刻工序。
2、L1‑L12、L1‑L13选择性背钻工艺：
工艺指标：理论深度分别0.17±0.05mm、0.07±0.05mm，成品残桩严格控制0.08‑0.12mm；禁止钻伤L12、L13目标内层铜层。
工艺价值：去除过孔Stub残桩，抑制高速信号谐振、反射，优化眼图质量，满足高频高速链路性能。
关键管控：首件必须做切片分析，确认残桩深度合格后方可批量生产；钻机深度闭环监控，匹配板材厚度公差补偿。
3、L1‑L11、L11‑L18、L14‑L18铜浆烧结垂直互连：
工艺价值：相比电镀盲孔，铜浆烧结垂直通道具备更低电阻率、更优垂直导热能力，兼顾信号互连与大功率散热通道。
关键管控：控制烧结气氛避免铜浆氧化；管控烧结‑压合冷热循环，规避铜浆与基材CTE不匹配带来分层、缝隙；烧结后研磨整平，保障上层线路附着力。
4、真空树脂塞孔工艺：
应用场景：各子板盲孔埋孔填充，实现盘中孔结构，消除孔口凹陷，规避焊接空洞，提升布线密度。
管控要点：真空塞孔，固化后研磨，全检塞孔质量；平整度不达标禁止流入蚀刻工序，MI文件明确责任追溯。
5、L12内层埋阻：
工艺价值：无源器件内置内层，减少表贴器件，降低高频寄生电感，节约板卡空间，适合射频衰减、精密采样电路。
管控要点：严控电阻膜厚度均匀性，管控蚀刻、压合带来阻值漂移；首件做阻值验证。
6、 L15‑L18内层盲槽（控深铣阶梯槽）：
工艺指标：底层控深铣，控深深度1.2mm，公差±0.1mm，严禁损伤L14层铜箔。
工艺价值：实现内层腔体，用于埋置器件、构建空气介质，优化射频性能。
管控要点：控深铣参数锁定，首件切片确认槽底、槽边状态，防止铜箔起翘、缺胶分层。
7、金属包边、唯一序列号喷印：
1. 金属包边：提升板边机械强度，降低装配崩边、铜箔翘起风险，附带一定电磁屏蔽效果。
2. 序列号：喷印流水号逐件递增，实现单板全生命周期追溯，满足高可靠产品溯源管理。
8、表面处理与可靠性测试：

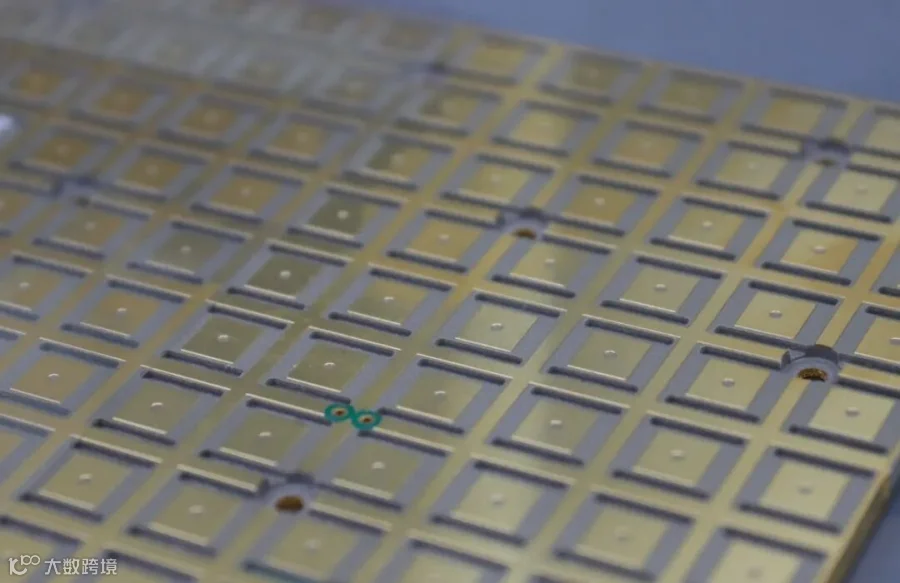

沉金表面处理，满足多次焊接、高频接触可靠性；
成品执行飞针电测、FQC/FQA全检，每批次提供切片报告、出货检测报告。
1、多Tg混压应力与对位风险：
板件同时使用Tg280℃、Tg180℃、Tg170℃三类基材，分三次子板压合+一次总压合，多次高温循环累积应力，极易板翘、层间偏移、内层微裂纹；每一次压合板厚公差严格控制±0.08mm。
2、背钻深度窗口窄：
L1‑L12、L1‑L13背钻停止层仅隔一层，残桩窗口0.08‑0.12mm，钻深过大会损伤内层铜，钻深不足无法消除Stub，必须切片确认首件。
3、树脂塞孔平整度连锁风险：
多道工序依赖塞孔后板面平整，MI明确规定平整度不合格禁止蚀刻，否则会造成线路开路、阻抗漂移。
4、铜浆烧结工艺窗口窄：
高温烧结易氧化；铜浆与基材CTE不匹配，高低温循环容易出现界面缝隙、阻抗漂移；烧结后表面凹凸会影响上层线路良率。
5、内层埋阻阻值稳定性：
蚀刻偏差、压合树脂流动都会造成阻值漂移，需要工程师全程跟进，首件阻值验证。
6、内层盲槽控深风险：
控深铣公差±0.1mm，一旦过切直接损伤L14功能铜层；腔体区域压合易出现缺胶、分层缺陷。
1. 工程前置评估：MI阶段完成叠层仿真、涨缩补偿，所有特种工序由工程师专项跟进，关键工序强制首件确认。
2. 压合管控：分阶段定制压合升温曲线，X‑RAY打靶监控层间对位，压合板厚管控±0.08mm，降低板翘偏移。
3. 关键孔类管控：背钻、铜浆烧结孔、树脂塞孔全部执行首件切片验证；批量生产在线深度监测。
4. 特殊工序强制拦截：树脂塞孔平整度、埋阻阻值、盲槽深度不合格，禁止流转下一工序，落实工序责任。
适配目标客户领域：
该类高复杂度混压特种PCB，主要面向对信号完整性、散热、可靠性要求严苛的客户：
雷达探测、卫星通信射频硬件；
高速数据传输设备；
高可靠工业大功率控制器；
科研院所配套研发项目；
高端测控类设备。
不少硬件研发团队在初次落地这类复杂特种板项目时，容易选择普通多层板工厂，最终因为工厂缺少多阶盲孔、背钻、铜浆烧结、内层埋阻盲槽等综合实战经验，样板多次失败，延误项目进度，增加研发成本。
深圳普林电路深耕高端特种PCB制造，已经批量落地包含背钻、埋阻、铜浆烧结、盲槽、多次压合盲埋孔等复合型高难度电路板项目，配备全套高阶制程生产与检测设备，拥有资深工程团队，前期深度对接客户硬件设计方案，提前评估工艺风险点，给出叠层优化建议，从源头规避可制造性问题；生产阶段严格落实首板切片验证、关键工序全流程监控，成品完成可靠性测试，助力研发客户实现复杂高端 PCB 样板到批量稳定交付，缩短硬件开发周期，让先进电路设计方案顺利落地。
