模板建模是视觉识别的前置关键。建模参数调试不到位，容易出现漏识别、轮廓提取异常等问题
本文从图像优化、方法选择、采样系数、对比度/特征尺寸、亮暗兼容模式、产品重叠度、角度范围7大方面，结合实际工况输出可直接落地的调试建议。
IMAGE OPT
图像优化
不同参数下的图像效果
系数=1：不同颜色的小乌龟样品对比度不一样，有些产品边缘与背景基本融为一体。
系数=5：对比度有所提升，产品边缘与背景得到区分，且产品表面细节存在；该图基本一次建模可全图匹配产品。
系数=10：拉伸过曝，丢失产品本身细节，不推荐。
✅ 调试建议
默认使用系数 1；原图多次建模效果差，再上调参数。
图像优化运算耗时和图片大小正相关，不要盲目拉高系数。
METHOD
方法选择：外形轮廓匹配 / 细节纹理匹配
细节纹理匹配：侧重抓取工件细小纹理、聚焦产品本身细节，多数普通工件，匹配速度更快。
外形轮廓匹配：搜寻轮廓能力更强，过滤细碎轮廓，抗干扰过滤能力更强，匹配精准度更高。
「两种建模模式侧重点不同，需要根据工件特征选型」
✅ 参考实操
图左：外形轮廓匹配 / 细节纹理匹配 + 擦除干扰区域完成建模。
图右：对称工件，采用外形轮廓匹配 / 细节纹理匹配 + 调低特征尺寸完成建模。
SAMPLING
采样系数
对图像做采样后再建模，可以过滤图像噪声，缩短建模、匹配耗时。
⚠️ 重要提示
系数越小、速度越快，但过小会丢失细小特征
系数越大，细节保留完整，但耗时增加、更容易带入噪声干扰
不同采样系数效果参考
|
采样系数 |
匹配效果图 |
匹配效果 |
|
1 |
|
耗时4125ms 全部匹配 |
|
0.75 |
|
耗时2640ms 全部匹配 |
|
0.5 |
|
耗时1734ms 全部匹配 |
|
0.25 |
|
耗时469ms 全部匹配 |
|
0.1 |
|
耗时282ms 全部匹配 |
✅ 调试建议
绝大多数生产场景保持默认 0.25。
工件特征微小、精度要求高时，可以适当调高采样系数。
如 SPS 产品线的图像尺寸偏小，建议设置 1.0，其余场景一般不超过 0.6。
调整参数后务必验证：匹配精度 + 运行速度
CONTRAST
对比度 / 特征尺寸参数
低于【对比度低】：轮廓直接过滤
高于【对比度高】：判定为强边缘轮廓，直接保留
介于两者中间：算法二次判断，和强边缘相连才保留
✅ 实操调试流程
产品存在多种对比度的特征，且部分特征对比度偏低，导致默认参数下无法得到理想轮廓，如下图，②位置边缘轮廓的对比度远远小于③位置的对比度

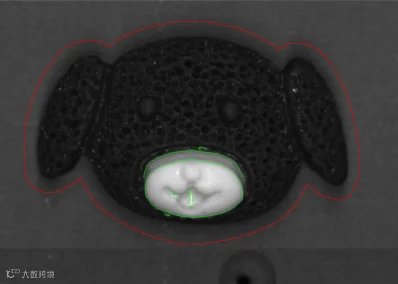

默认参数下，外形轮廓匹配（图左）/ 细节纹理匹配（图右）只搜寻到③位置的特征：
*以细节纹理匹配为例的参数情况
手动调节对比度参数和特征尺寸参数，②位置产品边缘与背景的灰度差异不大，调低对比度，如下图：
边缘出来，但画面混入大量干扰噪点轮廓，需要配合调整特征尺寸，过滤细碎无效轮廓
参数调节完成后，擦除干扰区域，得到最终的建模轮廓，并验证模板，可全部匹配
当调整对比度低参数仍无法搜寻到特征时，需要把对比度高参数也适当调小
设置过高也会导致特征无法被搜寻、设置过低可能导致多余轮廓保留。
LIGHT / DARK
亮暗兼容模式
当有不同颜色的产品匹配时，使用默认值建模或调整其它参数均无法得到可靠模板，可使用不区分亮暗模式。
⚠️ 重要提示
需要同步拉高匹配分数，否则容易出现误匹配。
对背景环境要求高，背景不能存在大量脏污、刮痕干扰。
匹配运算耗时会增加，按需开启，不要全程默认打开。
OVERLAP
产品重叠度
当产品重叠时，无论如何改变匹配分数或重复建模，均不能匹配到所有结果，原因可能是产品之间间距小，参数过低导致漏匹配。

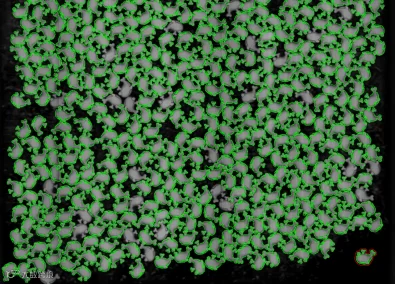

产品重叠度=0.2 |

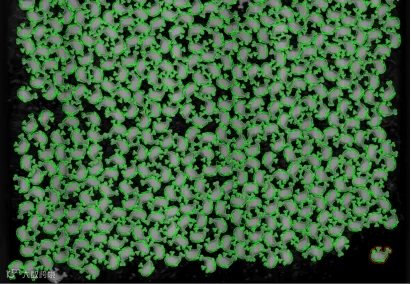

产品重叠度=0.5 |
|
|
|
|
默认值 0.3，适配大部分工况
参数过小
工件排布紧密、间距小
容易发生漏匹配
参数过大
工件间距充足
出现误匹配、结果互相重叠
ANGLE
角度范围
默认值：360°，工件建模产品角度为 0°
|
|
|
|---|---|
|
|
|
|
|
|
合理的设置角度范围，可减少匹配时间和防止误匹配
360° |
90° |
|
|
