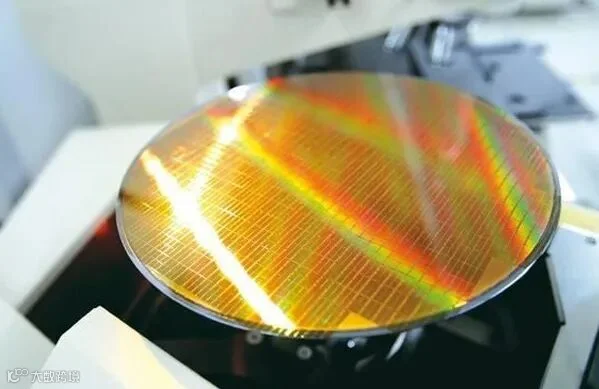

芯片最终都会被封装包裹，无人肉眼观察晶圆表面，为什么还要反复打磨、极致抛光，耗费大量设备与耗材成本做平坦化？事实上，晶圆减薄与抛光从来不是“颜值工程”，而是摩尔定律微缩、先进工艺迭代的硬性物理前提。从光刻成像、薄膜沉积、器件成型，到后期散热、3D堆叠封装，晶圆平整度与厚度精度，直接决定芯片良率、性能与可靠性，是贯穿芯片制造全流程的核心关键工序。
晶圆抛光最核心、最底层的目的，是适配纳米级光刻的光学极限。根据半导体光刻光学理论，随着制程不断微缩，光刻机为提升成像分辨率，会持续增大数值孔径（NA），这会直接导致焦深（DoF）急剧缩短。尤其是EUV光刻机，数值孔径达0.55，有效焦深仅45纳米左右，整个成像容错空间极小。这意味着晶圆表面的高低起伏、厚度偏差，必须严格控制在纳米级范围内。若晶圆未经抛光、表面粗糙起伏过大，部分区域会脱离对焦区间，出现图形畸变、偏移、残缺，直接造成整片晶圆报废。可以说，没有极致平坦化，就没有7nm、3nm等先进制程的光刻可行性。
除光刻核心需求外，各类薄膜沉积、刻蚀、隔离工艺也高度依赖晶圆平坦化。在浅槽隔离（STI）制程中，抛光可磨平多余氧化硅，完成沟槽精准填充，杜绝器件漏电；金属沉积后，抛光能去除溢出金属层，避免金属串扰与器件短路；湿法刻蚀后的粗糙表面，也需通过抛光修复平整度，保障后续涂胶、镀膜均匀性。在完整芯片制程中，晶圆需要经过多次CMP平坦化，每一次打磨都是为下一道精密工序扫清缺陷，是制程衔接的核心枢纽。
很多人混淆“抛光”与“减薄”，二者相辅相成、各司其职。前道制程的抛光聚焦表面纳米级平坦化，服务光刻与薄膜工艺；而后道晶圆背面减薄，是先进封装的刚需。原生晶圆厚度约700–800μm，厚度偏大、散热差、柔性不足，无法适配轻薄终端与3D堆叠架构。减薄后晶圆厚度可降至50–100μm，既能大幅降低芯片热阻、强化高功耗芯片散热能力，还能缩短导电通路、降低导通电阻，有效减少信号延迟，提升高频器件性能。同时超薄晶圆柔韧性更强，可大幅降低划片、封装过程的崩裂风险，适配HBM堆叠、TSV硅通孔等先进封装技术。
目前行业主流平坦化方案为化学机械抛光（CMP），融合机械研磨与化学腐蚀双重机制，弥补了纯机械抛光粗糙度高、纯化学抛光精度不足的缺陷。通过抛光液化学氧化生成软质氧化层，再经机械摩擦精准去除，循环往复实现原子级平整，是现阶段唯一适配先进制程的平坦化技术。
当前CMP技术面临多重技术与产业瓶颈。首先是工艺一致性难题，不同设备、不同批次的参数偏差，极易导致去除率不均、平整度差异，影响芯片良率稳定性；其次是新材料适配压力，新型二维材料、高k介质、金属栅极等先进材料，对抛光液、磨料兼容性要求极高，传统工艺难以适配；同时纳米尺度下的尺寸效应凸显，微小厚度偏差都会引发器件性能波动，对工艺精度要求持续升级。除此之外，CMP还存在耗材成本高、废液不环保、智能化管控难度大等问题，是国产设备与材料替代的关键攻坚赛道。
