航空货运 ULD 图鉴：28 组核心设备参数详解
从 AKE、AMJ 到 RAP、RKN，空运订舱与特种货物运输中频繁出现的三字代码，不仅代表尺寸规格，更直接关联飞机舱位适配、装载轮廓、门口限制、最大总重及温控方式。本文基于汉莎货运（Lufthansa Cargo）手册，将 28 组关键设备划分为普通集装箱、贵重货箱、活体动物设备及温控箱四大类进行深度解读，助您在询价与订舱时精准核对核心参数。
核心参数解读：五大关键口径
External dimensions（外形尺寸）：决定设备能否匹配飞机货舱及装载系统；Internal dimensions（内部尺寸）：为箱内净空间；Door opening（门口尺寸）：是货物进入箱体的首要限制，货物即便小于内尺寸，若无法通过门口也无法装载。
Shipping volume（可用容积）：非外形长宽高简单相乘，需扣除箱体结构、制冷机组及风道占用空间。Tare weight（皮重）为空箱自重；Max. gross weight（最大总重）含箱体、货物及附件总和；若标注Maximum payload（最大载货量），则更接近货物重量上限，但仍受航班配载约束。Loadable in（适装机型）仅为参考，实际使用需符合承运人批准及航班操作条件。
一、普通货与通用集装箱
01 AAY：LD7 标准箱
AAY 属 LD7 标准箱，外形约 318×224×208 cm，内径约 302×210×208 cm，容积 11.9 m³。底面接近 88 英寸标准板，限定用于 A321F、B777F 主货舱。门口全开约 288×173 cm，自重 227 kg，最大总重 6,033 kg。大体积货物需重点核对 173 cm 的门高限制。
02 AKE：轻量化 LD3
AKE 是最常见的 LD3 下舱箱，外形约 156×153×163 cm，容积 3.8 m³，自重 84 kg，最大总重 1,588 kg。其切角设计用于贴合宽体机下货舱曲面。门口约 141×150 cm，装箱时需先确认包装截面能否穿过门口，不可直接将底面视为矩形。
03 AKH：LD3-45 低型箱
AKH 高度降至 115 cm，容积 3.4 m³，适用于 A320、A321 等窄体机腹舱。门口约 142×104 cm，自重 84 kg，最大总重 1,588 kg。注意：在部分机型使用时，对侧 LD3 位置必须留空，且不适用于 B777F，直接影响舱位利用率。

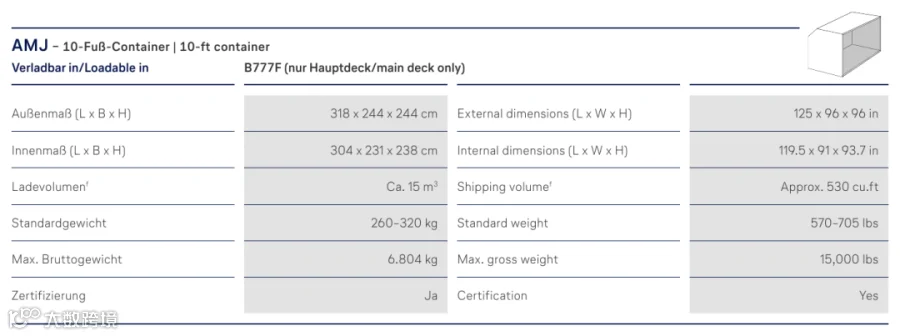

04 AMJ：10 英尺主舱箱
AMJ 为 10 英尺主货舱箱，外形约 318×244×244 cm，内径约 304×231×238 cm，容积 15 m³，仅限 B777F 主货舱。自重 260–320 kg，最大总重 6,804 kg。适合规则件集中装载，需扣除自重并满足地板承载要求。

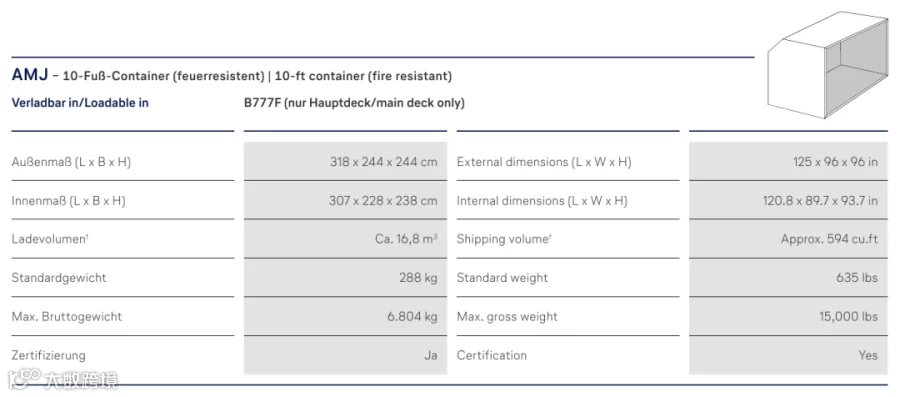

05 AMJ：防火型 10 英尺箱
防火型 AMJ 外廓与限重同普通版，内径约 307×228×238 cm，容积 16.8 m³，自重 288 kg。"Fire-resistant"指箱体构造属性，运输锂电池等危险品时，仍须严格按分类进行申报、包装及隔离。
06 AMP：低轮廓 10 英尺箱
AMP 底面尺寸不变（318×244 cm），高度降至 160 cm，内径约 304×231×154 cm，容积 10.5 m³。门口约 289×149 cm。虽适配机型更广，但可用高度和容积显著降低，自重 292 kg，最大总重 6,804 kg。

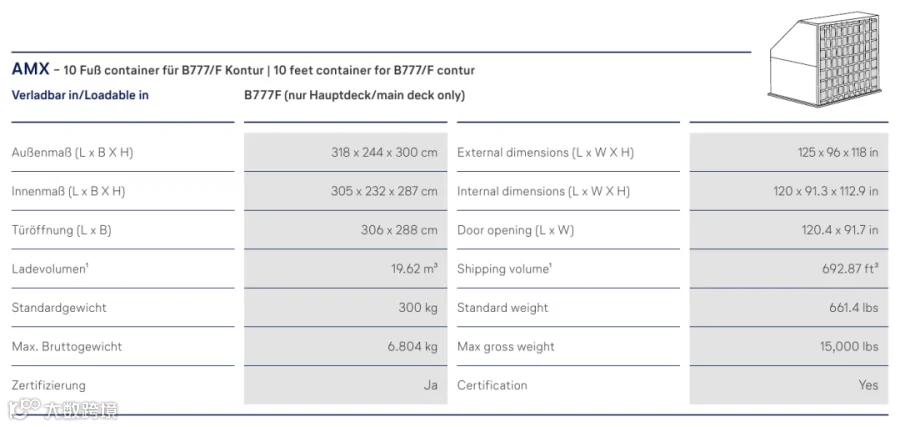

07 AMX：B777F 高轮廓主舱箱
AMX 专为 B777F 主货舱设计，外形约 318×244×300 cm，内径约 305×232×287 cm，容积达 19.62 m³。门口约 306×288 cm，自重 300 kg，最大总重 6,804 kg。主要解决高体积货物的封闭式装载需求。

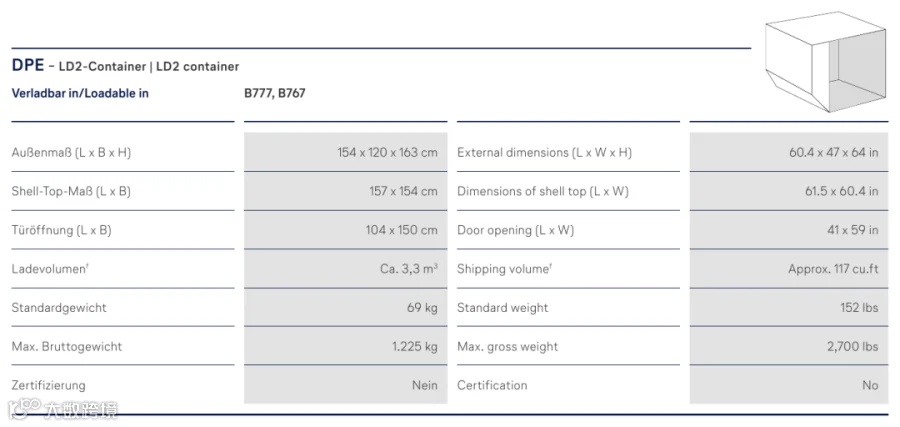

08 DPE：LD2 下舱箱
DPE 为较窄的 LD2 箱，外形约 154×120×163 cm，容积 3.3 m³，用于 B767、B777。门口约 104×150 cm，自重 69 kg，最大总重 1,225 kg。手册标注为"Non-certified"，意味着适用条件需由承运人进一步确认，不可仅凭代码承诺舱位。
09 DQF：LD8 下舱箱
DQF 用于 B767，底部约 244×154 cm，上部扩展至 318×154 cm，门口约 228×149 cm。自重 107–120 kg，最大总重 2,449 kg。注意：手册中公制容积（6.58 m³）与英制（330 ft³≈9.35 m³）存在明显矛盾，计算时应以实测或运营商数据为准。

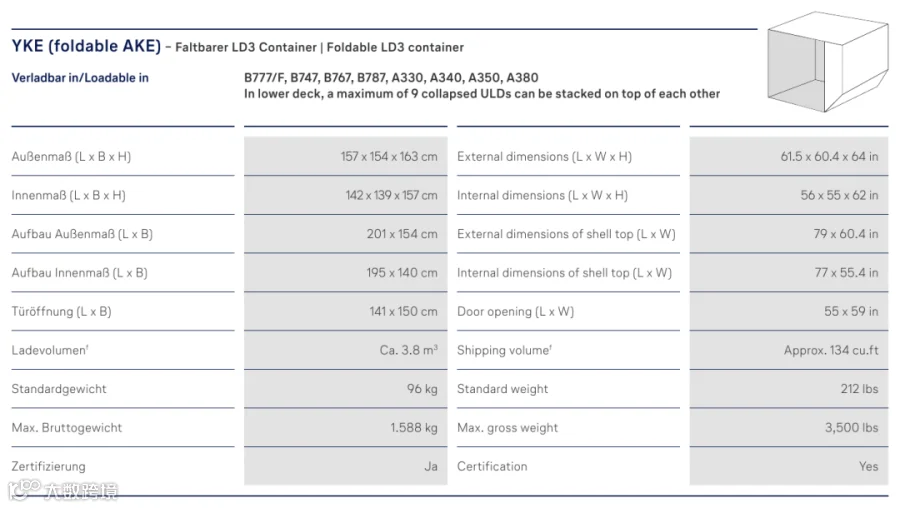

10 YKE：可折叠 AKE
YKE 展开后参数与 AKE 相近，容积 3.8 m³，自重 96 kg，最大总重 1,588 kg。其核心优势在于可折叠回运，最多可将 9 个折叠箱堆叠在一个下货舱位置，有效降低空箱调拨成本。
二、贵重货与可锁闭箱

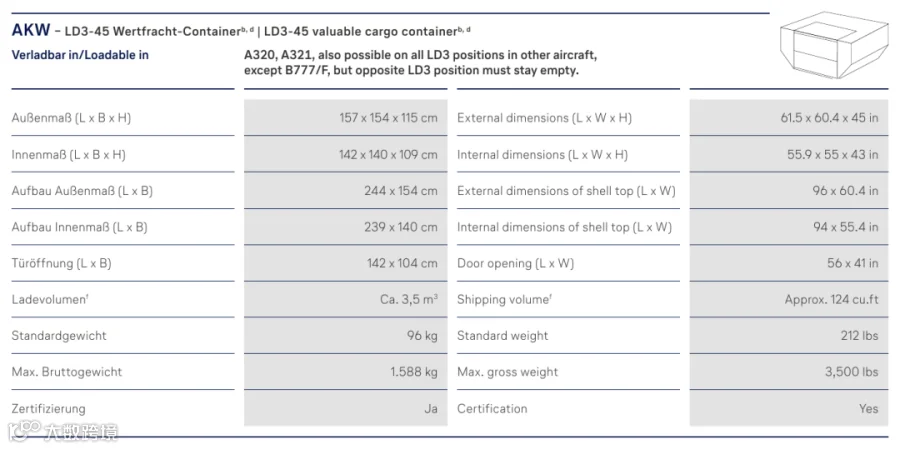

11 AKW：贵重货 LD3-45
AKW 为面向贵重货的 LD3-45，配备可锁闭刚性门。外形约 157×154×115 cm，容积 3.5 m³，自重 96 kg，最大总重 1,588 kg。机型限制同 AKH，物理防护提升的同时，仍需配合严格的申报与安保流程。
12 AVA：贵重货 LD3
AVA 是全高型贵重货 LD3，带可锁闭门且兼容挂衣运输。外形约 157×154×163 cm，容积 3.8 m³，门口约 141×150 cm。自重 102 kg，最大总重 1,588 kg。需注意箱体顶部不同区域的载荷限制。
三、活体动物运输设备

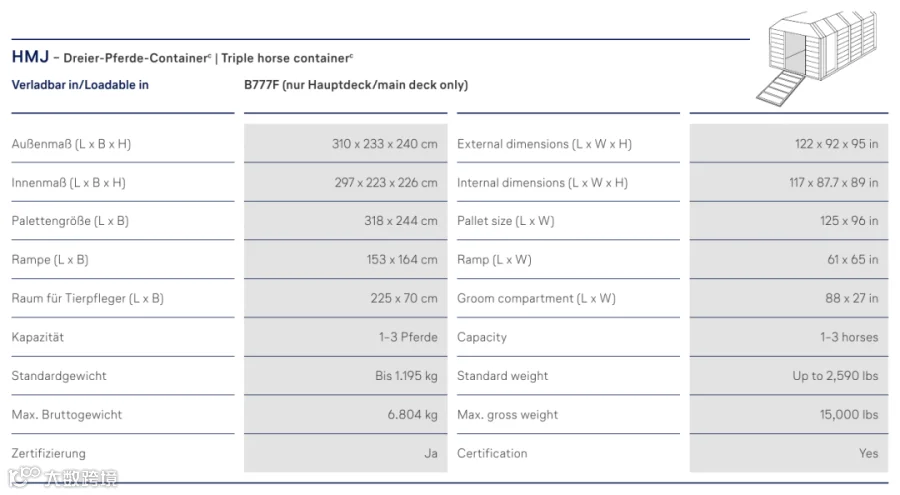

13 HMJ：三马位马厩箱
HMJ Triple Horse 可运输 1–3 匹马，外形约 310×233×240 cm，安装于 10 英尺货板上，含随行人员区域。限定 B777F 主货舱，最大总重 6,804 kg。自重数据公英制略有差异，需核对铭牌。
14 HMJ Droptop：可降顶三马位马厩箱
Droptop 版本同样容纳 1–3 匹马，正常高度 240 cm，顶部折叠后可降至 163 cm，便于空箱在下舱调运。装载活体时按主舱构型执行，自重 1,005 kg，最大总重 6,804 kg。
15 Pet Kennels：四种宠物航空箱
提供四档尺寸（55×40×40 cm 至 120×70×85 cm），对应动物最大重量 15–60 kg。选箱需综合物种、站立高度及通风要求，数据仅供参考，不可替代实际适箱评估。
四、温控集装箱：尺寸与制冷方式解析
RAP 通常为 LD9 级大箱，RKN 为 LD3 级小箱，RLP 介于两者之间。主动温控箱依靠电池系统维持温度，被动箱依赖干冰或蓄冷材料。两类方案在容积、续航及地面操作上差异显著。

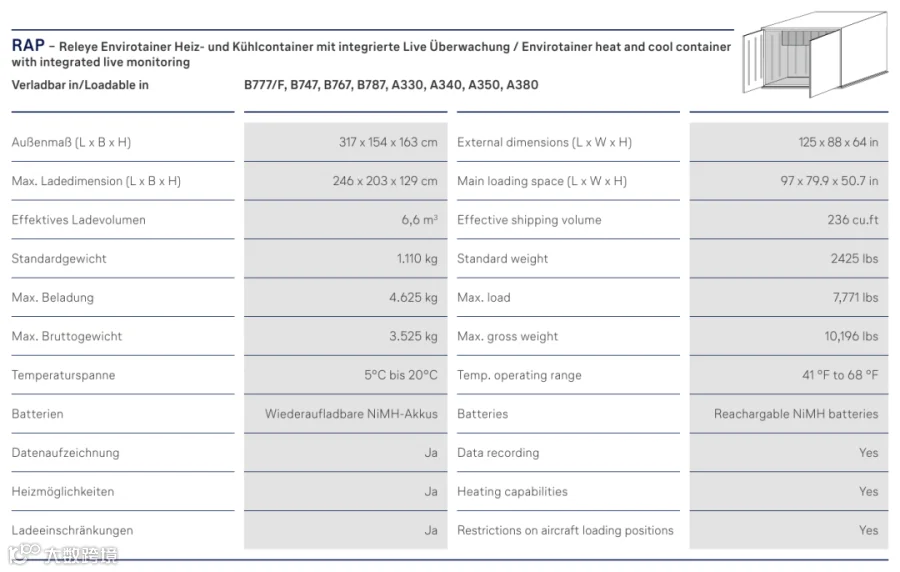

16 RAP Releye：大容积主动温控箱
可用空间约 246×203×129 cm，容积 6.6 m³，温控范围 5–20°C。注意：手册中最大载荷与总重的公制数值疑似颠倒，且外形尺寸公英制换算不符，不可直接作为放行依据。

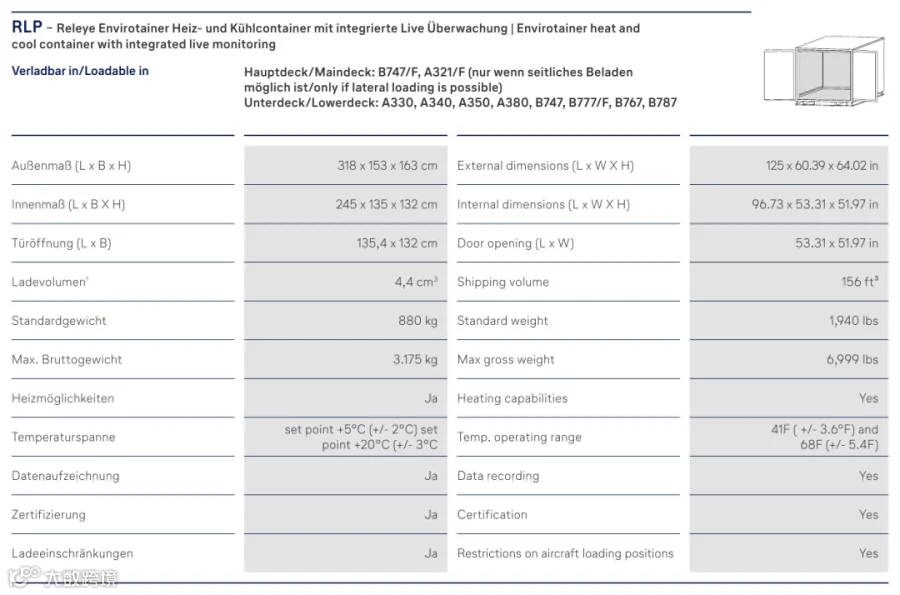

17 RLP Releye：中型主动温控箱
内径约 245×135×132 cm，容积 4.4 m³，自重 880 kg，最大总重 3,175 kg。支持 +5°C 和 +20°C 设定。注意：原图公制容积单位误写为 cm³，且部分主舱仅限横向装载。

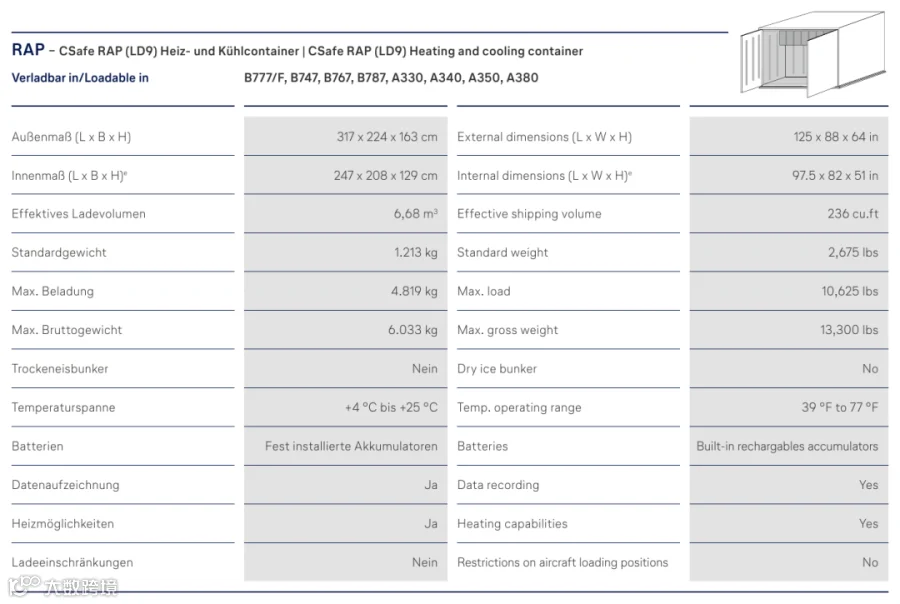

18 RAP CSafe：LD9 主动温控箱
内径约 247×208×129 cm，容积 6.68 m³，自重 1,213 kg，最大总重 6,033 kg。内置电池主动控温（+4–25°C），无需干冰。实际项目应以当次租箱确认的版本数据为准。
19 RKN CSafe：LD3 主动温控箱
LD3 级小箱，内径约 121×127×127 cm，容积 2.0 m³。自重高达 646 kg，最大总重 1,588 kg，净载荷受限。报价时需单独核算产品、包材及设备自重。
20 RAP Envirotainer e2：LD9 主动温控箱
内径约 243×203×124 cm，容积 6.38 m³，自重 1,100 kg，最大总重 6,033 kg。温控范围 0–25°C。运行依赖电池状态及预调温流程，需充分评估地面停留时间风险。
21 RKN Envirotainer e1：LD3 主动温控箱
容积 2.3 m³，自重 635 kg，最大总重 1,588 kg。手册标注温控 0–20°C，但厂商现行资料已更新为 0–25°C。项目文件中应明确记录设备型号及数据表版本。

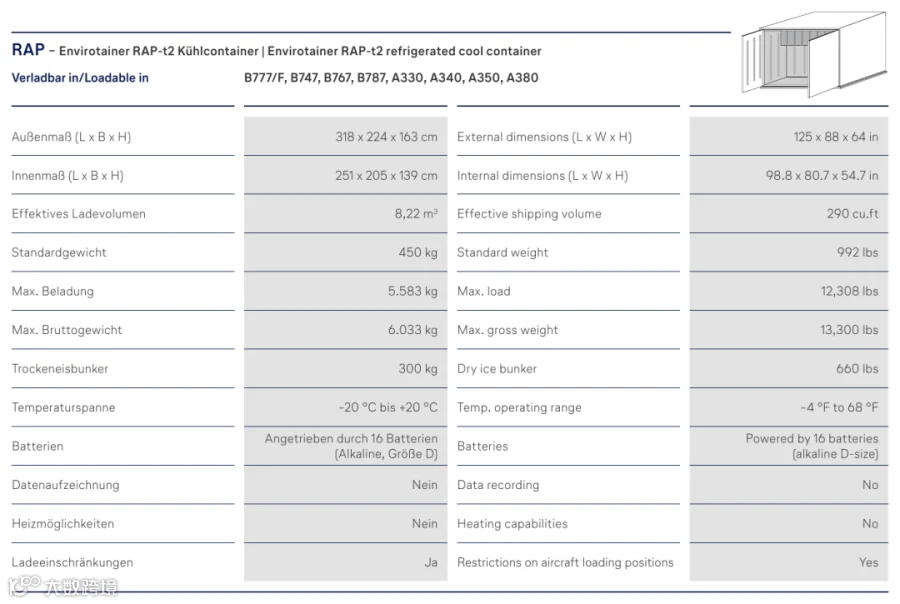

22 RAP Envirotainer t2：LD9 干冰温控箱
内径约 251×205×139 cm，容积 8.22 m³，自重 450 kg，最大总重 6,033 kg。依赖干冰制冷（上限 300 kg），温控范围 -20–20°C。无主动加热及数据记录功能，干冰装填需严格申报。

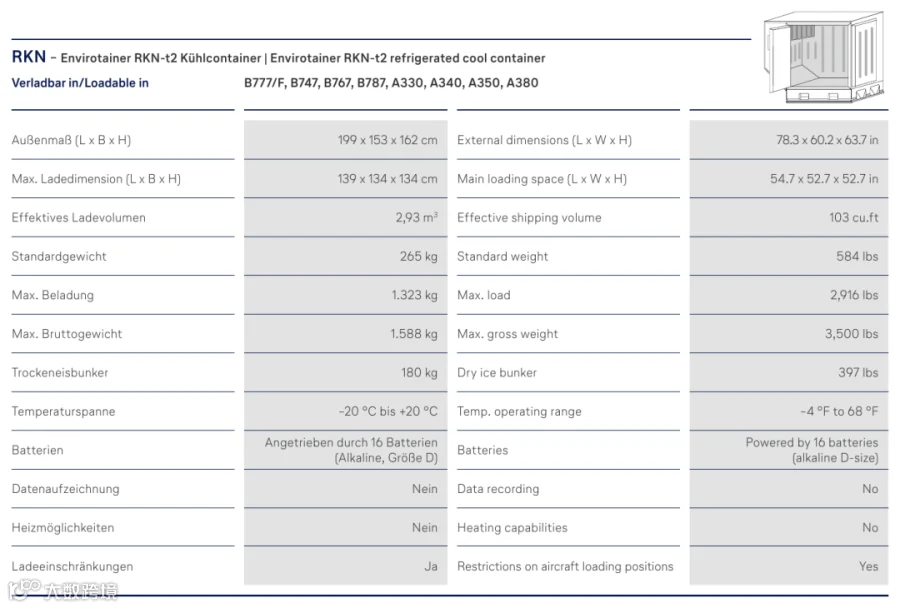

23 RKN Envirotainer t2：LD3 干冰温控箱
内径约 139×134×134 cm，容积 2.93 m³，自重 265 kg，最大总重 1,588 kg。干冰上限 180 kg，温控范围 -20–20°C。相比主动式自重更低、容积更大，但温控效果更依赖环境与时长的风险评估。

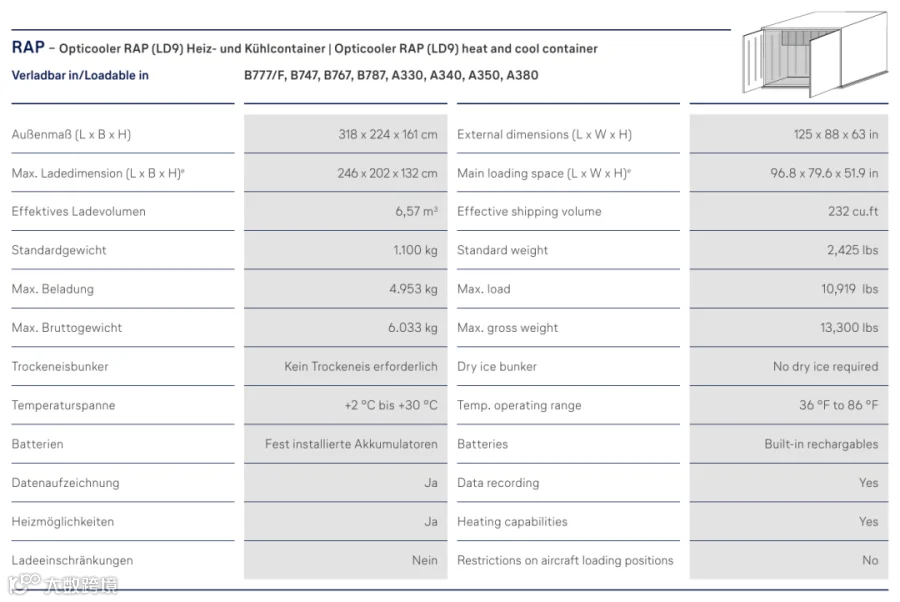

24 RAP Opticooler：LD9 主动温控箱
装载空间约 246×202×132 cm，容积 6.57 m³，自重 1,100 kg，最大总重 6,033 kg。设定范围 2–30°C，支持加热与记录。需确认装货前预调温及航站接电安排。

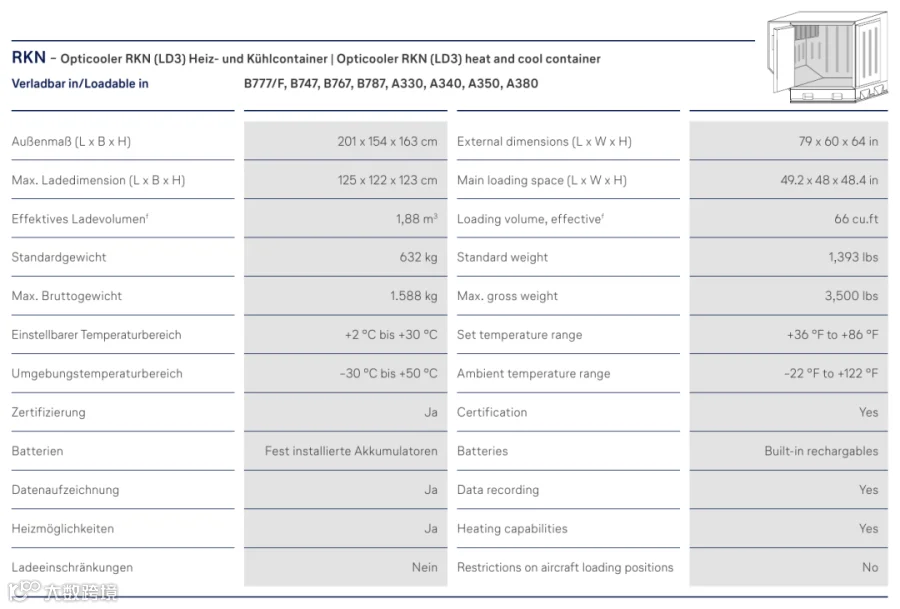

25 RKN Opticooler：LD3 主动温控箱
装载空间约 125×122×123 cm，容积 1.88 m³，自重 632 kg，最大总重 1,588 kg。设定范围 2–30°C，环境运行范围 -30–50°C。切勿混淆设定温度与环境耐受温度。

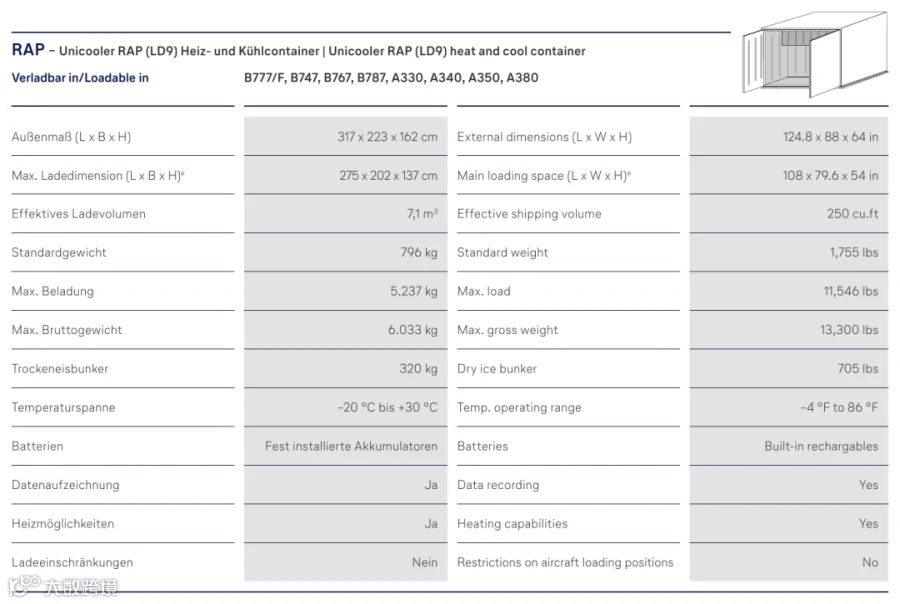

26 RAP Unicooler：LD9 干冰辅助温控箱
装载空间约 275×202×137 cm，容积 7.1 m³，自重 796 kg，最大总重 6,033 kg。温控范围 -20–30°C，最多装 320 kg 干冰。兼具电源管理与干冰管理需求，需明确补充节点。
27 RKN Unicooler：LD3 干冰辅助温控箱
装载空间约 122×117×117 cm，容积 1.65 m³，自重 444 kg，最大总重 1,588 kg。温控范围 -20–30°C，干冰上限 120 kg。对小批量高价值货，净载荷是影响成本的关键。
28 AKP Sonoco：带监测的被动温控箱
外形约 156×153×163 cm，内径约 121×101×121 cm，门口约 122×102 cm。自重 590 kg，最大总重 998 kg。注意：原图公制容积（15.18 m³）与英制及内尺寸严重不符，疑似数量级错误，必须以实测为准。
数据疑点警示与操作建议
针对手册中存在的四处明显数据矛盾，操作时请务必规避风险：
| 设备 | 手册疑点 | 操作建议 |
|---|---|---|
| DQF | 6.58 m³与 330 ft³不对应 | 核对设备铭牌或承运人数据 |
| RAP Releye | 载荷与总重数值疑似错位，尺寸换算不符 | 禁用截图值做重量和轮廓放行 |
| RLP Releye | 公制容积单位误写为 cm³ | 按具体版本数据表复核 |
| AKP Sonoco | 15.18 m³与 53.33 ft³相差约十倍 | 以设备资料和实测可用空间为准 |
订舱前必核八项清单
1. ULD 代码与具体设备型号；2. 主舱或下舱位置；3. 包装后尺寸与门口限制；4. 箱内轮廓与可用容积；5. 皮重、最大载荷与总重；6. 机型适配与位置限制；7. 温控设定、续航及能源要求；8. 设备版本、承运人批准及应急预案。
IATA 将 ULD 视为飞机部件的一部分，普通货箱需匹配装载系统，温控箱还需叠加租赁与质量文件要求。本文参数基于手册整理，实际运输请以设备铭牌、厂商最新数据及承运人确认为准。
