LFAM大幅面FGF 3D打印：非标工装夹具、检具柔性制造新方案

摘要：多品种、小批量、快速迭代已成为当下高端装备制造的主流生产特征，传统机加工模式在大尺寸非标工装、检具的交付周期、改型成本及复杂结构实现上的短板持续放大。以颗粒挤出为核心的 LFAM（Large-Format Additive Manufacturing，大幅面增材制造）‑FGF（Fused Granular Fabrication，颗粒熔融挤出）技术，跳过线材中间环节，直接使用工业改性颗粒原料，为一米级乃至数米级非标工装、夹具、检具提供“数字模型‑近净成型‑后处理精加工‑上线使用”的全链路柔性制造路径。本文从行业现实痛点、技术底层逻辑、材料体系、工艺落地路径、产业案例、现存技术瓶颈及选型实施策略七大维度系统剖析 LFAM‑FGF 在工装检具赛道的价值边界，为制造企业工装数字化转型提供可落地参考。

关键词：LFAM；FGF；大幅面增材制造；非标工装；检具；柔性制造

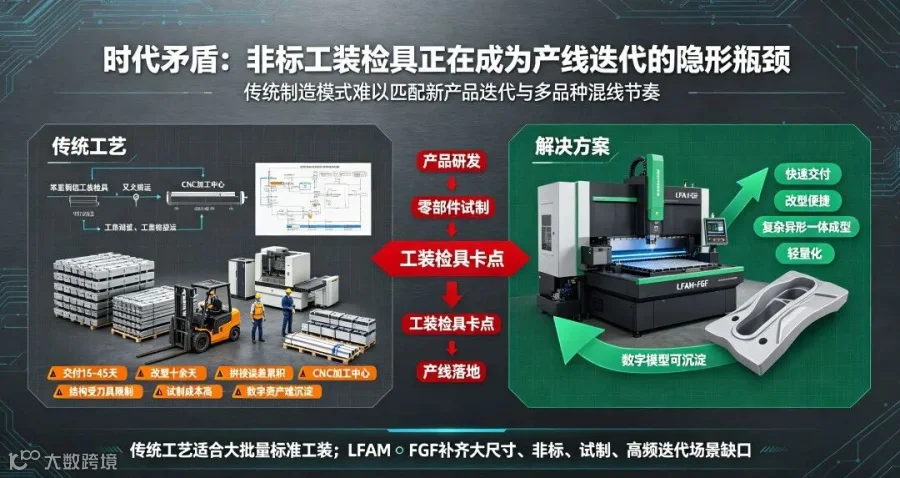

一、时代矛盾：非标工装检具正在成为产线迭代的隐形瓶颈

工装夹具、检具是制造业的“基础骨骼”。夹具负责工件定位、压紧与夹持，保障机加工、装配、焊接等工序的一致性；检具承担零部件外形、孔位、轮廓度、间隙的快速检测，是质量管控的物理载体。在汽车、航空航天、轨道交通、船舶海工、新能源装备等领域，新产品迭代速度不断加快，多品种混线生产成为常态，非标工装检具的需求量持续走高，但传统制造模式越来越难以匹配产业节奏。

当前非标工装检具制造普遍面临五大现实痛点。

1. 大尺寸非标件交付周期漫长

一米以上工装检具，传统工艺需要经过图纸评审、毛坯下料、粗铣、精铣、钻孔攻丝、装配调试、计量校验等多道工序。受机床排期、外协供应链及多工序误差累积影响，常规交付周期普遍在 15‑45 天。一旦产品图纸发生变更，工装需要重新走一遍加工流程，改型周期动辄十余天，直接拖慢新产品试制与产线换型节奏。如今很多主机厂的零部件迭代周期已压缩至数周，工装检具却成为整个项目的最大时间卡点。

2. 复杂异形结构实现难度高，设计被加工能力反向约束

传统 CNC 加工受刀具可达性限制，深腔、随形曲面、镂空减重、内置避让流道及异形避让槽等结构很难实现。大量情况下，工装检具的设计不是以最优装夹、最优检测逻辑出发，而是迁就刀具运动轨迹，被迫拆分为多块零件再装配拼接。多块拼接的直接后果是公差累积——每一处拼接面都会引入新误差，后期需要大量垫片与打磨调试。部分工装上线后反复返修，生产现场“工装到手先修三天”的现象屡见不鲜。

3. 成本矛盾在小批量、试制场景被无限放大

大尺寸金属工装毛坯及机加工工时成本高昂。对于新产品试制与小批量验证阶段，工装仅需几十到几百次使用，却要投入高额加工费用；一旦产品定型失败或版本迭代，整套金属工装直接报废，沉没成本极高。若选用铝合金轻量化工装，虽重量下降，但大尺寸工件加工成本依旧居高不下。不少企业为控制成本，选择沿用旧工装改造，又带来定位基准不匹配、检测失效的质量风险。

4. 重量失衡带来现场使用难题

钢质、铝制大工装重量动辄几十公斤甚至上百公斤，产线换型时需叉车或起重设备配合，需两名以上操作工协同搬运，换型调试耗时久。部分工位受空间限制，起重设备无法进场，工装拆装难度进一步加大；同时金属工装刚性过大，薄壁类工件装夹时容易产生过定位压伤，需额外增加缓冲垫块，增加设计与调试工作量。

5. 数字资产无法沉淀，迭代效率低下

传统工装检具以实物优先，图纸与实物经常出现版本不一致的情况。工装修改大多依靠现场打磨与垫片调整，改动信息很难完整回流到三维模型，后续版本迭代只能依赖工程师经验记忆。每一次新产品开发，工装几乎从零开始，难以复用历史数据，难以构建“数字工装库”，与智能制造数字化转型方向背道而驰。

传统 CNC 加工、铸造焊接模式在大批量成熟产品的标准工装场景中依旧具备不可替代优势；但面对大尺寸、非标、试制验证、频繁改型、异形曲面的工装检具需求，传统工艺的短板持续放大。市场迫切需要一套柔性制造方案，兼顾交付速度、改型便捷性、复杂结构实现能力，同时控制试制阶段综合成本。LFAM‑FGF 大幅面颗粒熔融挤出技术，正是在这样的产业背景下快速走进工装检具赛道。

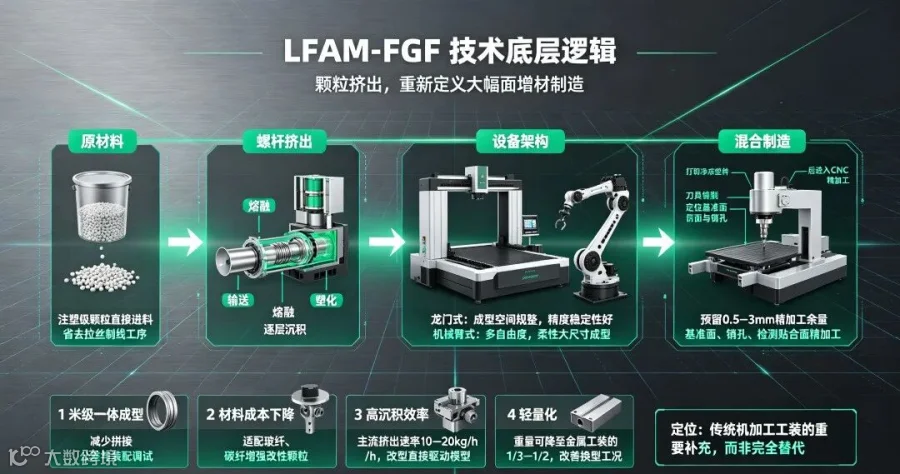

二、LFAM‑FGF 技术底层逻辑：颗粒挤出，重新定义大幅面增材制造

LFAM（大幅面增材制造）是对成型尺寸超过 1 米级的增材制造技术的统称，技术路线包含颗粒挤出 FGF、大尺寸 FDM 线材打印、机器人增减材复合、BAAM（Big Area Additive Manufacturing，大面积增材制造）、DED 定向能量沉积等多条路径，其中FGF 颗粒熔融挤出是热塑性复合材料领域落地工装检具的最主流路线。

FGF 全称 Fused Granular Fabrication，即颗粒熔融挤出，其核心原理是：直接使用工业注塑级塑料颗粒作为原材料，通过螺杆挤出机构完成颗粒输送与熔融塑化，将熔融复合材料逐层沉积，实现大尺寸构件近净成型。与传统线材 FDM 最大的区别在于，FGF 省去了“颗粒拉丝制作线材”的中间工序，原材料直接用颗粒进料，从源头改变了材料成本、挤出流量与材料适配边界。

核心架构：龙门式与机械臂式

市面上主流 LFAM‑FGF 设备分为两大硬件架构：

龙门式大幅面颗粒打印机：成型空间规整，适合方正、基准面多的工装检具，成型精度稳定性更好。典型设备成型范围可达 2‑4 米，部分大型系统可覆盖 6 米以上。

六轴机械臂搭载颗粒挤出头系统：具备空间多自由度运动能力，可打印复杂倒扣、大曲率曲面工件，成型边界不受固定床面限制，可实现更大尺寸构件的柔性成型，但对运动控制、路径规划与工艺参数调试要求更高。

混合制造：增材近净成型 + CNC 精加工

需要厘清一个关键认知：LFAM‑FGF 打印工装检具，绝大多数场景采用“增材近净成型 + CNC 精加工”的混合制造工艺，而非直接打印成品。打印阶段预留 0.5‑3mm 精加工余量，打印完成后对定位基准面、定位销孔、检测贴合面等关键特征进行铣削加工，将打印件的基准精度提升至工业工装检具使用等级。这是当前行业主流的落地范式——单纯依靠打印无法直接满足检具的计量级精度要求。

四大差异化核心能力

对比传统工艺与普通线材 3D 打印，LFAM‑FGF 在非标工装检具领域形成了四大差异化核心能力：

第一，成型尺寸突破，实现米级非标工装一体成型。普通桌面及工业线材 FDM 成型空间大多集中在 1 米以内；LFAM‑FGF 龙门设备成型空间可做到 2‑4 米，机械臂方案理论成型尺寸仅受工作半径约束。大型汽车总装夹具、航空部件检具、风电零部件工装均可实现整体一体打印，规避多块拼接带来的公差累积问题，减少装配调试工作量。

第二，材料成本大幅下降，适配大量改性工程颗粒。FGF 直接使用注塑级颗粒料，对比同材质线材，材料成本显著下降。对于大尺寸工装单次打印消耗数十公斤甚至上百公斤材料的情况，成本优势被进一步放大。同时，大量玻纤增强、碳纤增强工程材料只有颗粒形态而无成熟线材产品，FGF 螺杆挤出可稳定加工 PP‑GF、PA6‑GF30、PC‑CF、ASA‑GF、PEI‑CF 等改性复合材料，匹配工装对刚度、热稳定性及耐磨性能的需求，部分体系还支持回收颗粒复投，契合绿色制造趋势。

第三，高沉积效率，压缩整体交付周期。FGF 挤出流量远高于线材挤出，主流设备挤出速率可达 10‑20kg/h，大型工装仅需数天即可完成打印成型。图纸变更时只需修改三维数字模型并重新下发打印，无需重新制作毛坯，无需定制刀具，改型迭代效率显著优于传统加工。数字模型直接驱动生产，设计自由度完全释放，随形支撑、镂空减重、避让结构及嵌件预埋均可直接实现，不再受刀具可达性约束。

第四，轻量化设计，改善现场作业工况。玻纤、碳纤增强热塑性复合材料的密度远低于钢铝，同等刚度下 FGF 打印工装的重量可降至金属工装的 1/3‑1/2。重量降低后，现场拆装无需大型起重设备，单人或双人即可完成工装更换，缩短产线换型时间；同时高分子材料具备一定韧性，装夹薄壁件时可降低压伤工件的风险，适配薄板类零部件的装夹场景。

技术定位：重要补充，而非完全替代

必须客观看待的是，LFAM‑FGF 并非万能替代方案。它的定位是传统机加工工装检具的重要补充，而非完全替代。对于大批量成熟产线、需要承受数万次高强度冲击及高温切削工况的场景，金属工装依旧是首选；LFAM‑FGF 的核心优势集中在新产品试制、多品种小批量、频繁迭代改型、大尺寸异形非标工装检具等场景。

三、面向工装检具的 FGF 材料体系：刚度、热稳定性、耐磨是选型核心

工装夹具、检具对材料的核心诉求依次为：模量与刚性、尺寸热稳定性、抗蠕变性能、耐磨性能，部分场景还需兼顾耐切削液、耐油污及低温环境稳定性。LFAM‑FGF 可选用的材料谱系宽广，不同材料对应不同的工装检具应用等级，需结合使用工况进行匹配选型，不可盲目选用。

PP‑GF 玻纤增强聚丙烯

成本优势突出的通用级工装材料，耐化学腐蚀，耐切削液，吸湿率低，尺寸稳定性优秀。适用于普通装配夹具、搬运工装及非关键检测工装，船舶海工与内河装备工装场景也大量使用。短板在于模量有限，高温环境下刚性下降明显，不适合高精度计量检具，也不适合长期持续受压工况。

PA6‑GF30 玻纤增强尼龙

工装检具领域应用最广泛的工程材料之一。经 30% 玻纤改性后，模量与抗蠕变能力大幅提升，综合力学性能均衡，可用于装配夹具、焊接辅助工装及零部件定位夹具。需重点关注尼龙的吸湿问题——吸湿后会带来轻微尺寸胀大。高精度检具使用时需做烘干处理，在设计阶段预留吸湿补偿，或采用表面封孔涂层处理以降低水汽影响。

PC‑CF 碳纤增强聚碳酸酯

经碳纤维改性的 PC，具备高模量、低热膨胀系数及优异的抗蠕变能力，尺寸稳定性优于玻纤增强尼龙，适合中等精度检具及高频次使用的装配夹具。耐冲击性能优秀，对切削液和油污耐受性良好，是试制阶段高精度工装的优选材料之一。

ASA‑GF 玻纤增强 ASA

耐候性能优异，抗紫外线，热变形温度良好，适合车间非恒温环境、露天工位及户外工装使用，弥补了 PA、PC 耐候性不足的短板，多用于整车外饰零部件的工装检具。

PEI‑CF 碳纤维增强聚醚酰亚胺

高性能特种工程塑料基复合材料，热变形温度高、热膨胀系数极低，抗蠕变性能优异，长期使用尺寸稳定。材料成本较高，主要用于高温工况及高精度计量级检具，适用于航空航天等高端领域的试制工装。

关键工艺逻辑：表面不依赖打印本身

需要特别强调的是：FGF 打印工装的关键工作面并不直接依赖打印表面。无论选用哪一种复合材料，定位面、销孔及检测贴合面均需预留余量交由 CNC 精加工。高分子打印基体负责主体结构，精加工保障基准精度——这是确保工装检具可用性的核心工艺逻辑。同时，可以在打印过程中预埋铜螺母、钢制定位销套等金属嵌件，将金属件耐磨、高强度的优势与复合材料打印的柔性优势结合起来。嵌件预埋是 FGF 工装落地极为关键的设计手段，须在三维设计阶段予以充分考虑。

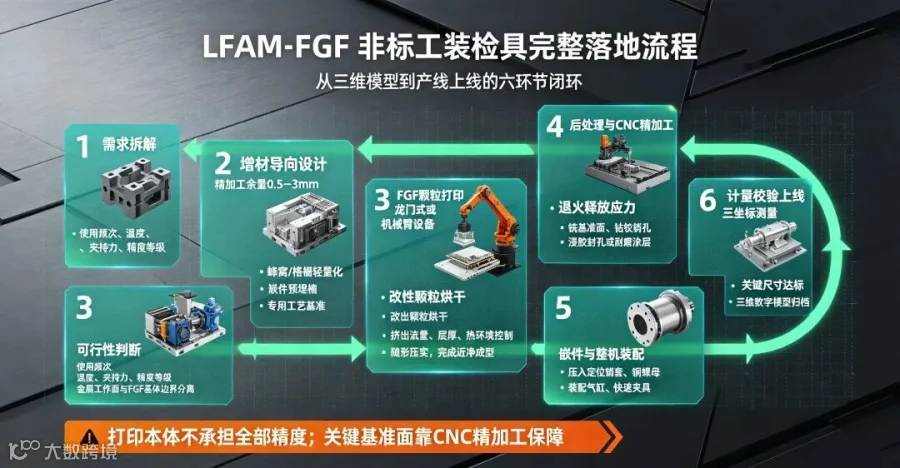

四、LFAM‑FGF 非标工装检具完整落地流程：从三维模型到产线上线

很多企业在导入 FGF 制造工装检具时，直接沿用传统机加工图纸，打印完成后才发现变形、基准缺失、余量不合理、嵌件无法预埋等问题。LFAM‑FGF 工装检具需要一套适配增材制造的完整工作流，完整的落地流程分为六个环节：需求拆解→增材导向设计→FGF 颗粒打印→后处理与精加工→嵌件装配→计量校验上线。

第一步：需求拆解，界定工艺适配边界

拿到工装检具需求后，首先做可行性判断。梳理使用频次、工况温度、夹持力、精度等级及是否接触切削液，区分哪些特征必须由金属实现，哪些可以由复合材料通过 FGF 完成：

高载荷、高频冲击、高温切削工作面——保留金属镶件，不指望复合材料直接承受重载；

主体支撑结构、异形避让结构、大尺寸基体——交给 FGF 完成。

明确精度目标：打印本体不追求极高精度，关键基准面全部预留精加工余量，将精度压力交给后续机加工，而非全部压在增材环节。

第二步：面向 FGF 工艺的数字化设计

不能直接照搬传统机加工图纸，必须进行增材优化设计：

合理设置精加工余量——平面及基准销孔预留 0.5‑3mm 余量，根据工件大小调整，非关键外观面可不预留；

结构轻量化优化——采用蜂窝、格栅等减重结构，在保证刚度的前提下降低工件重量，减少材料消耗，降低打印件内应力，抑制翘曲变形；

嵌件预埋设计——在螺纹孔及定位销安装位设计金属嵌件安装槽，打印过程中直接埋入，减少后续攻牙及装配工序；

优化壁厚设计——避免局部大实体，大实体容易产生热积累与内应力，引发翘曲开裂；

设计专用工艺基准——使打印与精加工共用同一套基准，减少基准转换带来的误差。

第三步：LFAM‑FGF 颗粒熔融挤出打印

根据工件尺寸选择龙门式或机械臂 FGF 设备，匹配对应的改性颗粒原料，完成烘干预处理，设置挤出流量、层厚及热环境参数。大尺寸工件热应力是最大风险点，需控制打印速率与环境温度，搭配随形压实滚轮以提升层间结合强度，降低层间缺陷风险，最终完成近净成型毛坯件。

第四步：后处理与 CNC 精加工

打印完成后，首先进行应力释放退火处理，消除打印内应力，避免后期使用过程中的缓慢变形。随后进入 CNC 工序，对定位基准面、检测贴合面及销孔安装位进行铣削、钻孔及铰孔加工，实现基准尺寸精度。对于耐磨需求较高的工作面，可增加浸胶封孔或耐磨涂层处理，提升表面耐磨性，降低吸水吸油风险。

第五步：金属嵌件装配与整机装配

压入定位销套、铜螺母及耐磨金属镶块，装配气缸、快速夹具等标准外购件，完成整套工装检具的硬件装配。

第六步：三坐标计量校验，上线使用

整机装配完成后，使用三坐标测量设备对定位基准及关键尺寸进行计量校验，出具检测报告，确认公差满足图纸要求后交付产线使用。同时，将完整三维数字模型归档，建立数字工装档案。后续版本迭代时直接修改数字模型并重新打印毛坯，实现快速迭代。

五、产业真实应用场景与落地案例

LFAM‑FGF 工装检具已在汽车、航空航天、新能源、船舶海工等多个领域实现落地，不同行业的侧重点各有不同。

场景一：新能源汽车试制阶段大尺寸装配、焊接工装

新能源车型迭代速度快，新车型试制阶段大量非标工装仅用于小批量试生产。传统 CNC 加工一套大尺寸总装夹具周期 20‑30 天，成本高昂；一旦车型方案调整，工装直接报废。

采用 LFAM‑FGF 工艺，使用 PA6‑GF30 材料打印工装主体，关键定位面精加工，预埋金属销套，整体交付周期压缩至 5‑8 天，工装重量下降约一半，操作工单人即可完成换型。某电池包零部件工厂的实践数据显示，混线生产换型时间由 4 小时缩短至 0.5 小时，试制阶段工装综合成本下降 60% 以上。产品版本迭代时只需修改三维模型重新打印，无需重新制作毛坯，极大加速了新车型验证节奏。

场景二：航空航天大型零部件检具与铺层辅助工装

航空零部件外形曲面复杂，大尺寸复合材料零部件检具的传统工艺需分块加工再拼接，拼接带来了累积公差问题。

美国橡树岭国家实验室（ORNL）与 Cincinnati Incorporated 合作开发的 BAAM 系统，曾为波音 777X 制造机翼切割钻孔工装——该工装长约 5.3 米、宽约 1.7 米、高约 0.45 米，重约 750 公斤，打印耗时约 30 小时，后续经过精加工投入使用，相比传统金属工装数月的制造周期大幅压缩。欧洲 Caracol 公司采用机械臂 LFAM‑FGF 系统制造航空复材铺层工装，实现复杂曲面的一体成型，规避了多块拼接带来的错位风险，打印完成后结合 CNC 精加工满足热压罐使用要求，已投入航空零部件产线使用。

场景三：船舶海工与内河装备非标工装检具

船舶海工领域存在大量大尺寸复合材料构件，工装尺寸大、非标程度高，小批量试制需求旺盛。改性 PP‑GF 材料耐海水腐蚀、耐潮湿环境，适配内河船舶零部件的装夹与检测工装。采用 LFAM‑FGF 制造船舶工装基体，关键定位面使用金属镶件，可兼顾耐蚀性与定位精度，为船舶零部件试制提供了柔性方案。

场景四：零部件试制检测检具

零部件外形检测检具的传统金属方案造价高昂，在试制阶段投入产出比低。针对不需要计量级高精度、仅做外形符合性比对的检具，采用 PC‑CF 或 PEI‑CF 材料通过 FGF 打印主体，检测贴合面精加工，用于零部件外观及轮廓的快速比对，适合新产品快速验证，大幅降低了试制阶段的检具投入。

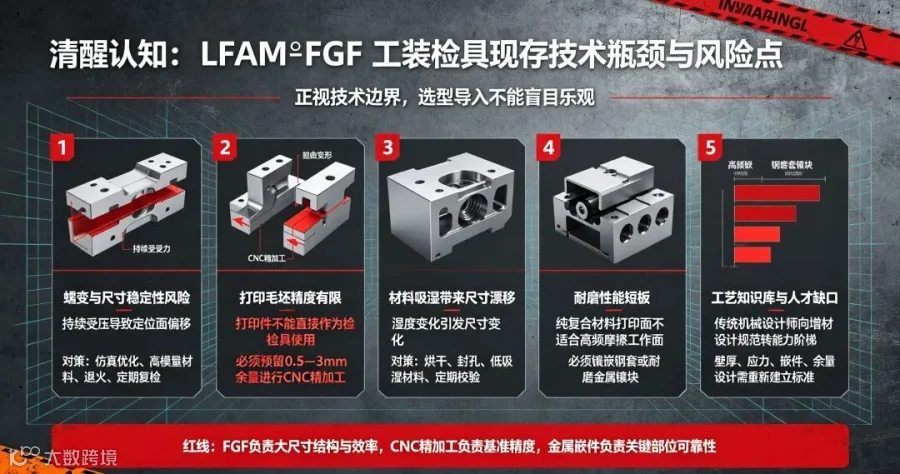

六、清醒认知：LFAM‑FGF 工装检具现存技术瓶颈与风险点

LFAM‑FGF 带来了柔性制造能力，但在产业落地过程中仍存在不少现实技术瓶颈，企业选型时不能盲目乐观，需要正视技术边界。

1. 热塑性复合材料的蠕变与尺寸稳定性风险

高分子复合材料在持续受力及温度波动环境下会发生蠕变变形。长时间持续受压的工装如果设计不当，会出现定位面缓慢偏移的现象。解决方案包括：合理进行结构仿真，控制工装承受的持续载荷，高受力部位增加金属镶件；选用高模量、低蠕变的碳纤改性材料；打印完成后做充分退火以释放应力；定期对工装基准进行计量复检，建立工装定期校准台账。

2. 打印毛坯精度有限，必须依赖后精加工

许多厂商宣传 FGF 设备的大尺寸精度，大多是指设备运动机构的精度，并不等于打印件成品的精度。大尺寸打印件受材料收缩、温度场及内应力影响，毛坯会存在翘曲变形。绝不能指望打印件直接作为检具使用，必须预留余量进行 CNC 精加工——这是红线，不可逾越。

3. 材料吸湿带来尺寸漂移

尼龙类改性材料吸湿后会发生尺寸膨胀，用于检具时若车间湿度变化较大，会带来检测偏差。解决方案包括：充分烘干处理、表面封孔涂层、更换低吸湿材料（如 PP‑GF、PC‑CF），同时定期进行计量校验。

4. 耐磨性能短板

纯复合材料打印面的耐磨性能弱于钢材。在高频次摩擦接触位置，必须镶嵌钢套或耐磨金属镶块，不能直接使用打印高分子表面作为摩擦工作面。

5. 工艺知识库缺失，增材设计人才紧缺

国内大量机械设计师习惯传统机加工思维，对 FGF 工艺的壁厚、应力、嵌件及余量设计逻辑不熟悉，直接套用传统图纸打印容易出现翘曲、开裂、嵌件脱落等失效问题。企业导入该工艺时，需同步积累增材设计规范，建立工装设计标准。

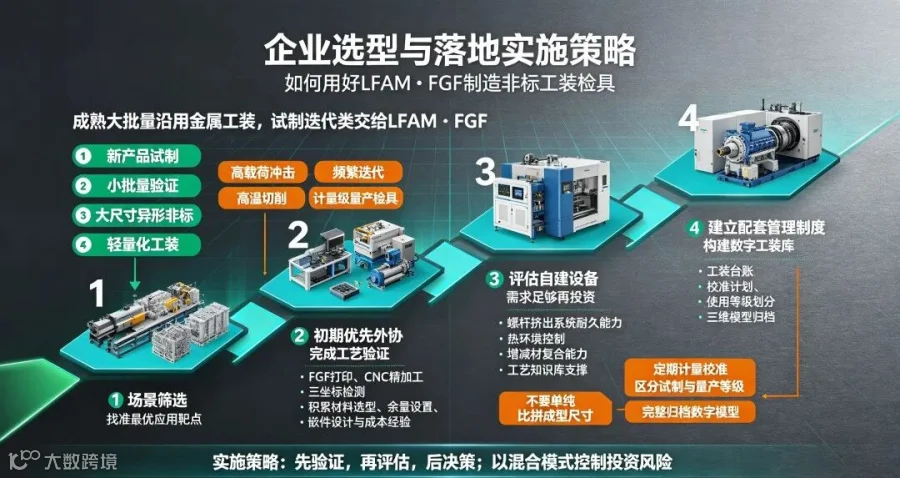

七、企业选型与落地实施策略：如何用好 LFAM‑FGF 制造非标工装检具

对于制造企业而言，导入 LFAM‑FGF 工装检具不建议一步到位直接采购昂贵的大型设备。建议分三步走——先验证、再评估、后决策，以规避投资风险。

第一步：场景筛选，找准最优应用靶点

优先将 LFAM‑FGF 用在它最擅长的场景：

✅ 推荐使用：新产品试制工装、小批量验证工装、大尺寸异形曲面非标夹具检具、版本频繁迭代工装、需要轻量化以便现场拆装的工装。

❌ 谨慎使用：数万次循环、持续高载荷冲击、高温切削环境、计量级高精度量产检具（这类场景优先采用金属方案，复合材料仅作为基体，关键工作面全部采用金属镶件）。

不应追求全部工装都使用 3D 打印，而应采用混合模式：成熟大批量产品继续沿用传统 CNC 金属工装；试制、迭代类非标工装交给 LFAM‑FGF，两者互补。

第二步：导入初期优先外协服务，完成工艺验证

大部分企业在初期不需要直接采购大型 LFAM‑FGF 设备。建议优先选择具备“FGF 打印 + CNC 精加工 + 三坐标检测”完整能力的外协服务商，输出三维模型，完成多批次工装试制落地。在此过程中积累本企业的增材工装设计经验，摸清材料选型、余量设置、嵌件设计及成本区间，建立内部工装检具增材设计规范。

第三步：评估自建设备的可行性

当企业内部每年大尺寸非标工装检具需求量足够大，外协成本居高不下，且内部已沉淀了具备增材设计能力的工程师团队后，再评估自建 LFAM‑FGF 设备的可行性。选型时重点关注：螺杆挤出系统对玻纤/碳纤颗粒的耐久能力、设备热环境控制能力、是否支持增减材复合、设备厂商是否具备工装工艺知识库——而非单纯关注成型尺寸。

第四步：建立配套管理制度

建立工装台账——FGF 工装属于复合材料工装，不能照搬金属工装的管理逻辑，需建立定期计量校准制度，温度湿度变化较大的车间应提高校准频次；

区分使用等级——明确哪些工装可以用于量产，哪些仅用于试制验证；

完整归档三维数字模型——构建企业数字工装库，后续改型直接调用数字资产，充分发挥增材制造的数字化优势。

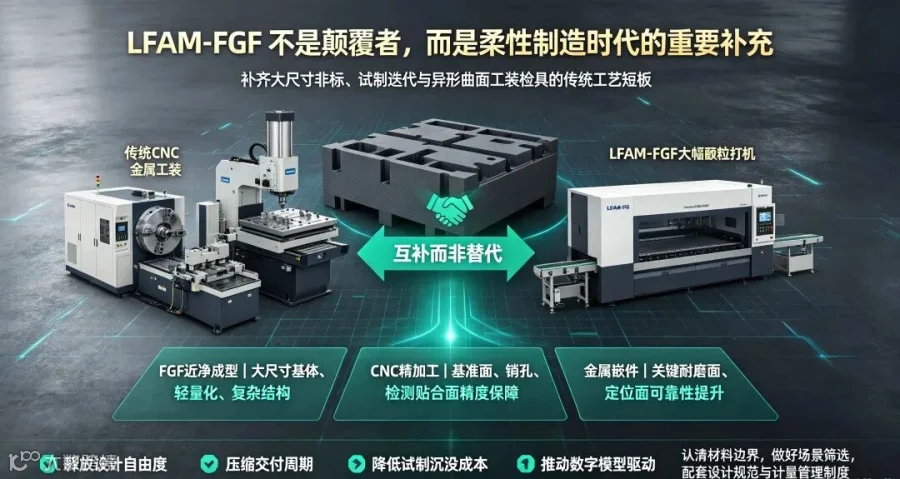

八、结语：LFAM‑FGF 不是颠覆者，而是柔性制造时代的重要补充

制造业正在从大批量标准化生产走向多品种、快速迭代的柔性生产时代。工装夹具检具作为产线的基础支撑，其制造模式也必须随之迭代升级。

LFAM‑FGF 大幅面颗粒熔融挤出技术并没有能力完全替代 CNC 金属工装，但它补齐了传统工艺的短板：面对大尺寸非标、试制迭代及异形曲面工装检具，它释放了设计自由度，压缩了交付周期，降低了试制阶段的沉没成本，真正实现了“数字模型驱动工装制造”，推动工装检具从“实物优先”走向“数字优先”。

要真正发挥 LFAM‑FGF 的价值，不在于盲目追求打印直接出成品，而在于掌握“FGF 近净成型 + CNC 精加工 + 金属嵌件结合”的混合制造逻辑，认清材料性能边界，做好场景筛选，并配套相应的设计规范与计量管理制度。随着改性颗粒材料的持续迭代、设备工艺的不断成熟及行业标准的进一步完善，LFAM‑FGF 必将在非标工装检具赛道释放更大的产业价值，助力国内制造业工装体系的数字化升级。

参考文献与信息来源：ORNL BAAM 技术公开资料、Cincinnati Incorporated 设备技术文档、CEAD 与 Caracol AM 行业技术白皮书、国内 LFAM‑FGF 设备厂商公开技术文档、汽车与增材制造行业公开案例。本文为产业科普分析，不构成具体设备采购建议。
