在技术传播的战场上，许多拥有深厚软件设计功底的工程师，往往在移动端遭遇挫败。
当你试图向业务方、管理层或者技术社区解释一个复杂的架构机理时，通常会陷入两种典型的“表达绝境”：
“万字长文”的线性疲劳：把系统设计说明书原封不动地发到公众号或技术社区，字句严密、洋洋洒洒上万字。但在 6 英寸的手机屏幕上，读者需要上下滑动几十屏，工作记忆在第 3 屏就已耗尽，完读率惨不忍睹；
“死板架构图”的移动端失效：把桌面端 Visio、Enterprise Architect 或 PlantUML 生成的高清架构图截一张大图贴上。结果在手机端等比缩放后，几百个类名、依赖箭头缩成蚂蚁大小，文字全成了看不清的糊点。
与此形成鲜明对照的，是小红书、微信小绿书（图片消息）以及技术社区中悄然崛起的“高密度卡片图文”。
在这些图片里，你很少看到大段的自然段落，取而代之的是直接写在图片里的结构化短语、带有严密边框的圆角卡片、左右对抗的红绿模块、以及带有单向序号的垂直流水线。
很多人初见这种形式，会误以为这只是“美工 UI 包装”或“网红信息流排版”。但如果你深入剖析其底层逻辑，就会发现：这根本不是排版美容，而是一场标准的软件工程“系统建模（Modeling）”向移动端认知人机交互（HCI）的范式迁移。
本文将站在软件工程与 UML 建模的视角，为你全面解构移动端高信息密度卡片的底层机制、6 大核心表现模式，以及工程化排版法则。
一、 认知工效学：为什么直接写文字的卡片能秒杀纯文本？
在探讨具体画法前，我们需要先回答一个最根本的问题：为什么不直接在正文里写字，非要费劲把文字“画”进卡片图片里？
从认知心理学与信息架构的角度来看，人类大脑处理信息的方式决定了这一差异。

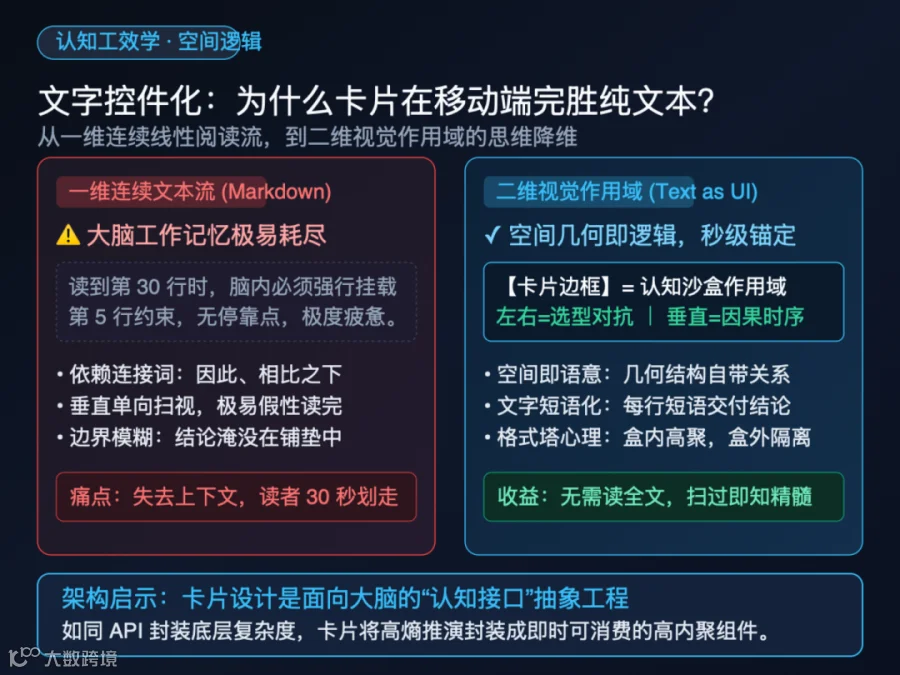

认知工效学：一维连续文本流与二维视觉作用域卡片对比
1. 文字控件化（Text as UI Components）与视觉作用域
传统的 Markdown 正文是一维连续的文本流（1D Linear Stream）。读者在阅读第 30 行时，大脑的工作记忆（Working Memory）必须同时挂载第 5 行交代的前提约束，这需要消耗极大的认知负荷。一旦读者视线在屏幕上跳跃，就会立刻丢失上下文。
而在卡片中，文字被赋予了物理容器（Container）。通过圆角矩形、背景渐变、描边与内外边距（Padding），文字被封装成了一个个独立的“可视化控件（UI Widgets）”。
根据格式塔心理学（Gestalt Principles）的“闭合律”与“邻近律”，读者的视觉皮层在 100 毫秒内就能自动识别出：
这个卡片内部的文字是一个高内聚的实体（High Cohesion）；
卡片与卡片之间被边框清晰隔离，互不产生认知干扰（Loose Coupling）；
卡片的边框不是装饰线条，它是为大脑工作记忆设立的“沙盒作用域（Visual Scope）”。
2. 空间几何即隐性逻辑（Spatial Logic）
在纯文本长文中，为了表达逻辑关系，作者必须消耗大量语法连接词：“因为……所以……”、“相比之下……”、“第一阶段完成后进入第二阶段……”。这些连接词稀释了信息密度。
但在二维平面（2D Canvas）中，空间几何本身就是逻辑：
左右并排：大脑无须阅读任何解释，自动将其解码为“二元对抗、选型对比（Trade-off）”；
垂直串联：带有箭头的上下堆叠，自动解码为“因果推演、时序流动（Sequence）”；
嵌套包含：大卡片内部包裹小卡片，自动解码为“组合与聚合（Composition & Aggregation）”；
红绿对比：无需阅读正文，读者立刻识别出“反模式（Anti-pattern） vs. 最佳实践（Best Practice）”。
这种空间几何带来的隐性逻辑，省去了数千字的冗长铺垫，实现了极高的信息压缩比。
二、 技术卡片的 6 大专业表现模式与 UML 映射
了解了认知逻辑后，软件工程师如何将熟悉的系统建模语言，降维映射为高质量的视觉卡片？
专业的信息架构中，核心可以提炼为以下 6 大表现范式：

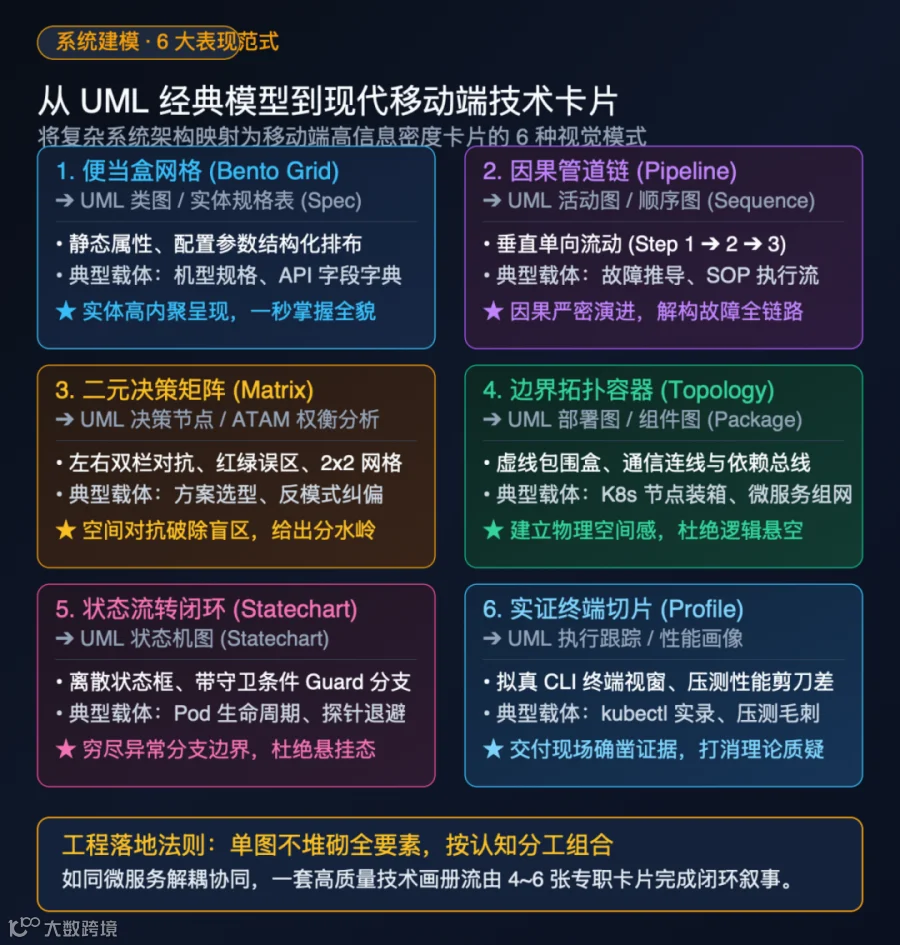

从 UML 建模到移动端技术卡片的 6 大表现范式映射图
模式 1：便当盒网格 (Bento Spec Grid) ➔ 对标 UML 类图 / 实体规格
UML 对标：
类图 (Class Diagram)、对象属性表 (Object Spec)。视觉形态：规整的圆角网格容器（Grid Layout），内部包含胶囊标签（Pill Badge）、Key-Value 键值对、参数配比。
适用场景：
云计算实例规格（如算力、内存、网络带宽、单价）；
API 接口字段字典、配置项矩阵；
软件架构核心组件的职责与边界定义。
核心价值：把原本散落在文本各处的属性高内聚地呈现在一个封闭卡片内，读者一秒扫过即可掌握全貌。
模式 2：垂直因果管道链 (Causal Pipeline) ➔ 对标 UML 活动图 / 顺序图
UML 对标：
活动图 (Activity Diagram)、顺序图 (Sequence Diagram)、故障传播跟踪 (Failure Trace)。视觉形态：垂直单向流转（Step 1 → Step 2 → Step 3 → Step 4），节点之间用带箭头的连线或色阶渐变串联。
适用场景：
故障因果连锁推导（如“配置误写 → 触发算法死锁 → 内存耗尽 → 节点冻结”）；
请求生命周期与端到端调用链；
运维与发布的 SOP 操作流水线。
核心价值：严密还原动态演进过程，回答“这个 Bug 是怎么一步步发生的”。
模式 3：二元决策矩阵 (Trade-off Matrix) ➔ 对标 UML 决策节点 / 架构权衡分析
UML 对标：
活动图分支决策 (Decision Node)、架构权衡分析方法 (ATAM 矩阵)。视觉形态：左右双栏 VS. 对抗、红绿警示色分栏、或者 2x2 四象限网格。
适用场景：
技术选型对抗（如 Karpenter vs. Cluster Autoscaler、React vs. Vue）；
误区纠偏（左侧“直觉认知/错误姿势”，右侧“底层真相/正确实践”）；
多方案优缺点与适用边界权衡。
核心价值：击穿读者的思维盲区，给出明确的选型分水岭，消除决策纠结。
模式 4：边界拓扑容器 (Boundary Topology) ➔ 对标 UML 部署图 / 组件图
UML 对标：
部署图 (Deployment Diagram)、组件包图 (Package Diagram)。视觉形态：清晰的虚线包围盒（Boundaries），标明 VPC、Subnet、Namespace 或物理节点，盒内分布离散组件，节点间通过连线表达通信依赖。
适用场景：
微服务调用网络与网络边界隔离；
容器编排装箱（Pod 在物理 Node 上的排布分布）；
分布式系统主从集群与数据总线拓扑。
核心价值：建立清晰的“物理空间感”与“归属包容关系”，避免逻辑浮空。
模式 5：状态流转闭环 (State Machine Map) ➔ 对标 UML 状态机图
UML 对标：
状态机图 (Statechart Diagram)。视觉形态：带有状态名称的圆角框，连接线上标明触发条件（Event/Trigger）与守卫条件（Guard
[condition]），形成闭环或退出分支。适用场景：
资源对象生命周期（如 Kubernetes Pod 的 Pending → Running → CrashLoopBackOff）；
业务事务流转（如订单创建 → 支付超时 → 库存回滚）；
健康检查探针与重试退避回路。
核心价值：穷尽系统异常边界，展示系统在各种分支下的自愈或降级机制。
模式 6：实证终端切片 (Empirical Trace & Profile) ➔ 对标 UML 执行日志跟踪 / 性能画像
UML 对标：
执行跟踪 (Execution Trace)、性能剖析 (Performance Profile)。视觉形态：拟真的 CLI 终端 Shell 视窗（带红黄绿三色控制按钮）、语法高亮的代码片段、性能基准压测对比图（折线图剪刀差、柱状图）。
适用场景：
真实的报错日志与排障终端实录（如
kubectl describe截屏）；核心算法的核心几行代码实现；
压测 TPS/QPS 性能对比曲线。
核心价值：提供不可辩驳的工程现场证据，消除“纸上谈兵”的虚浮感。
三、 案例实战拆解：一张复合卡片的“软件架构设计”
在复杂的真实业务场景中，单一模式往往需要组合运用。
以 EKS Auto Mode 节点调度分析图为例，来看一张典型的复合决策分析卡片是如何设计的：
┌────────────────────────────────────────────────────────────────────────┐
│ [Header] 认知钩子与设问：绑定维度陷阱如何将集群逼入死角？ (Problem Statement)│
├───────────────────────────────────┬────────────────────────────────────┤
│ 左轨：便当盒网格 (Bento Spec) │ 右轨：因果推演流 (Causal Pipeline) │
│ 【对应 UML 类图与属性约束】 │ 【对应 UML 故障传播时序】 │
│ │ │
│ • c5a.large: 2C/4G (计算型) │ 1. CPU Request 虚报 90 倍 (触发点) │
│ 单核最便宜，内存极昂贵 │ 2. 调度器锁死 c5a 计算型 (决策偏差) │
│ • r5a.large: 2C/16G (内存型) │ 3. 页缓存挤爆 ➔ 探针超时 (系统崩溃) │
│ 单核略贵，内存极划算 │ 4. 缩容判定失效 ➔ 拒绝替换 (死锁状态)│
│ • ★ 绑定维度定律 (Binding Law) │ │
│ (核心不变量 OCL Invariant) │ │
├───────────────────────────────────┴────────────────────────────────────┤
│ [Bottom Banner] 全局架构结论与避坑守则 (Architecture Takeaway / ADR) │
│ 唯有真实声明内存 requests，调度器才会将内存识别为第一瓶颈自动匹配 r 系列！│
└────────────────────────────────────────────────────────────────────────┘这张卡片在单一画布中实现了严密的架构分层：
顶部 Header：抛出核心冲突设问（Problem Statement），吸引注意力；
左轨（静态规格视图）：通过便当盒卡片定义实体属性与成本剪刀差，并在底部声明约束定律（Invariant）；
右轨（动态行为视图）：以 4 步递进流水线，完整重现从“配置错误”到“整机死锁”的故障因果时序；
底部 Banner：类似架构决策记录（ADR），给出确定的破局策略。
读者无需阅读数千字的长文，仅看这一张图，就能在大脑中完成对这个复杂分布式调度机制的完整建模。
四、 移动端卡片工程落地法则：避开 4 大常见误区
设计出精巧的模型是一回事，但在移动端确保其“真正能被读懂”是另一回事。在落地技术卡片时，必须严格遵守以下 4 条移动端工程法则：
1. 字号的移动端等比缩放铁律
许多人在桌面端显示器上设计图片，看着字号很大，发到手机上却变成蚂蚁字。
这是因为忽略了等比缩放公式：
如果你的源画布是
1200px宽：若设计了
20px的文字，在手机上缩放后只有20 × 360 / 1200 = 6px，在人眼极限之下，必然模糊不可读；底线规范：在 1200px 画布中，全图文字绝对禁止低于 28px；正文卡片内容建议保持在
30px ~ 34px，卡片标题保持在36px ~ 42px，大标题保持在48px ~ 54px。这样才能保证缩放后文字依然达到 10~16px 的手机舒适阅读门槛。
2. 横向分栏上限（手机竖屏严禁超过 2 栏）
在 PC 端 UML 建模中，我们习惯在画布上一字排开 4~5 个泳道或组件。
但在 3:4 或 9:16 的手机竖屏阅读流中，横向最多只能容纳 2 栏。一旦并排挤入 3 栏或 4 栏，每栏宽度被压缩到不足 100px，文字只能疯狂折行，导致可读性毁灭性崩塌。多步骤流转必须统一采用垂直纵向流动（Top-to-Bottom Stacked Pipeline）。
3. 卡片极简短语化（Micro-copy）
卡片不是把文章段落原封不动搬进框里。
每个卡片内的描述文字必须严格执行“微型短语化”改造：
每行限制在 8~14 个汉字；
严格控制在 2~3 行以内；
删去所有冗余副词和铺垫动词，只保留“主干名词 + 强动词 + 关键数据指标”。详细的理论证明留给正文，卡片只负责交付结论。
4. 画册卡片流分镜编排（Deck Storyboard）
单张卡片的能力是有上限的。小红书与微信小绿书最强大的地方，在于支持 4~6 张横滑卡片组成的画册流（Carousel）。
优秀的技术画册流，应当像一次严谨的技术方案评审（Tech Review Pitch）一样编排分镜：
Card 1: 冲突封面 (Problem Hook)：4~8 字高冲突短语，抛出反直觉矛盾，吸引点击；
Card 2: 现场还原 (Current State & Symptom)：展示真实生产报错切片与监控毛刺，唤醒痛点共鸣；
Card 3: 机制深潜 (Internal Mechanics)：展示系统拓扑图与故障传播管道链，解构底层黑盒；
Card 4: 决策矩阵 (Target State & Trade-offs)：给出选型对抗矩阵与参数配置分水岭；
Card 5: 架构避坑清单 (Actionable Runbook / Takeaway)：提炼出可以直接带走、落地执行的 3~5 条硬核结论。
结语
软件工程师在过去数十年的系统设计实践中，积累了极其宝贵的建模与抽象能力。
在移动互联网时代，这种能力不仅没有落伍，反而在小红书、小绿书这种现代内容媒介上展现出了降维打击般的威力。
做一张好的技术卡片，本质上就是做一次微型的系统重构：识别核心实体、划分视觉作用域、定义组件关系、并为移动端读者的心智提供一个低摩擦、零负担的认知接口。
