实测 GPT-6 和 GPT-5.6 复刻科研插图，终于能 1:1 变成可编辑图了

最近经常能刷到 GPT-6 控制 Adobe Illustrator 之类的软件复刻各种插画的视频。

有些案例做得确实挺夸张。它会先理解原图，再在 Illustrator 里把形状、线条、文字这些元素重新画出来，最后得到的还是可以继续编辑的文件。

我刷了几次之后就有点心痒：这个能力如果用来复刻论文里的科研架构图，会是什么效果？

GPT-5.6 其实已经能做这件事

我之前就做过一次这件事情：30 分钟快速出图：用 ChatGPT + draw.io 制作可编辑的论文插图

当时先用科研架构图生成 Skill，根据模块描述和风格参考图调用 Image 2 生图，再用连接 Drawio 的 Skill 把图片重新绘制成可编辑版本，最终大约能还原 90%。

所以这次 GPT-6 出来以后，我想看它能不能把这个过程做得更直接一些。

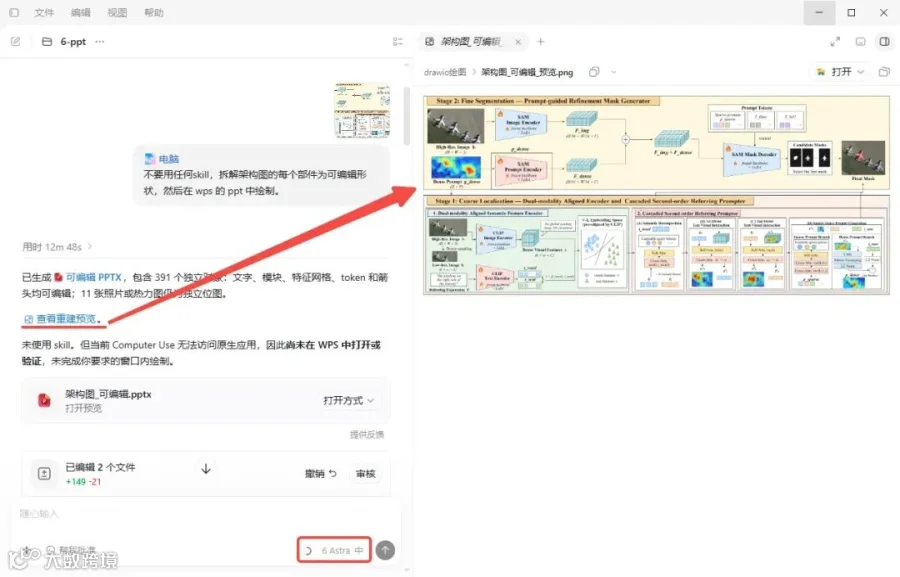

这次的参考图仍然用科研架构图 Skill 生成。但是进入复刻环节后，我把 Skill 和其他插件全部去掉，让 GPT-5.6 Sol Ultra 和 GPT-6 Astra（中挡） 都只看这张图，直接在 PPT 里重新绘制。

两边的任务完全一样，后面就只比较模型本身对科研架构图的理解、复刻和可编辑绘制能力。

先准备一张测试用的科研架构图

图越复杂，对模型的布局理解和细节控制要求也越高。 所以，科研架构图本身很适合拿来测试这种能力。

这类图通常结构比较复杂，既有明确的模块划分，也有大量需要准确对齐和连接的元素。

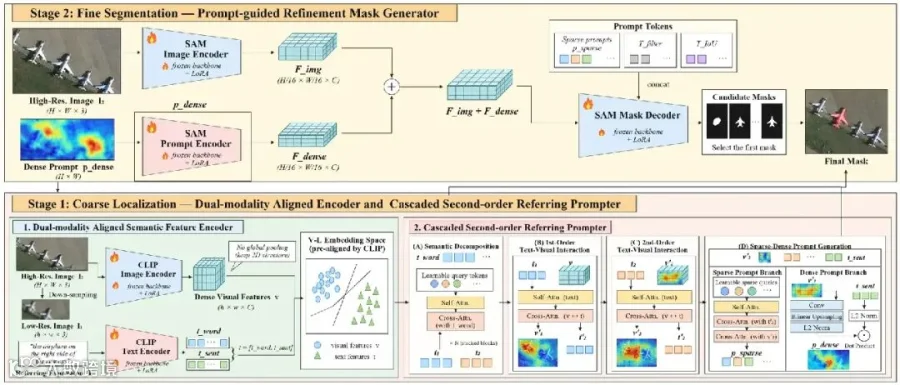

我先用科研架构图 Skill 生成了一张母图。

这张图整体层级比较多，模块之间的关系也比较密集，包含文字、公式、形状和插图等多种元素。非常考验模型对不同对象的处理能力。

GPT-5.6 与 GPT-6 复刻结果对比

先把两张张完整图放在一起。

从完整页面看，GPT-5.6 和 GPT-6 都识别出了原图的两阶段结构和主要模块，不过完成度差得比较明显。下面分别看几个部分。

PPT 可编辑性

科研环境中最重要的是可编辑性，方便后续修改。所以我们先从 PPT 可编辑性的角度出发。

下面两个视频演示了两个结果在 PPT 中的可编辑效果。

1. 1. GPT-5.6 Sol Ultra：


2.

3. 2. GPT-6 Astra：



两代模型都能输出可编辑的 PPT，不过这里有一个细节值得单独说一下。

可以注意到，我在 GPT-5.6 的展示里并没有直接全选。

是因为，GPT-5.6 Sol Ultra 拆分出来的可编辑对象太太太太多了，多到我只是全选了一下，WPS 就直接卡了两分钟。

这些对象里有不少其实没必要单独拆分。这样做虽然提高了可编辑程度，但同时也增加了文件复杂度，实际操作体验反而变差了。

GPT-6 Astra 在这方面改善了很多，对象拆分更克制，不过类似的问题依然存在，只是程度轻了不少。

复刻程度

单看整体架构，两版 PPT 和原图已经非常接近。

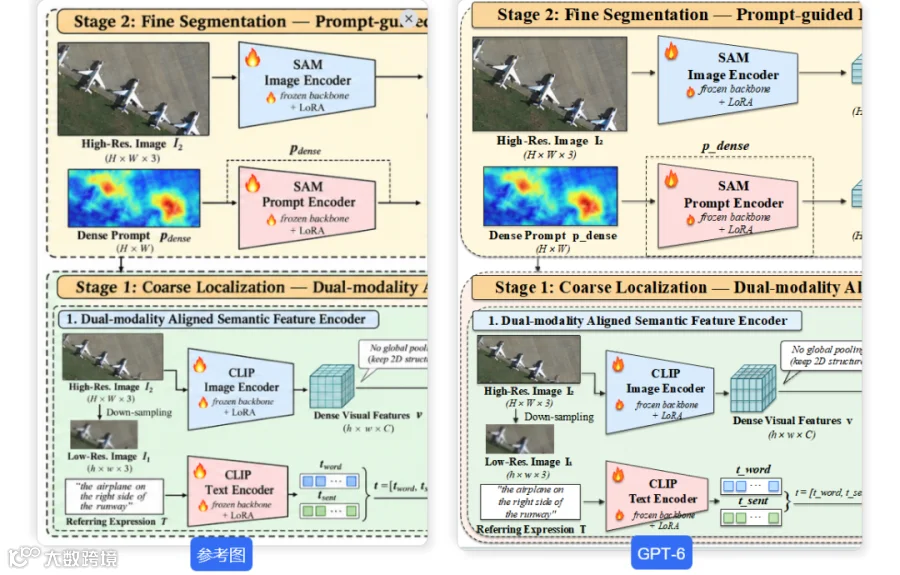

但把三张图放大对比后，局部差距就比较明显了。两版都还存在形状重叠、文字溢出等问题，其中 GPT-6 对位置、间距和细节的控制明显更严谨。

复杂对象尤其能拉开差距。以图中的立体特征块为例，GPT-5.6 对立体结构的理解和还原比较粗糙，GPT-6 则基本保留了原图的形态和空间关系。

插图与不可拆分元素

这一点是值得单独拿出来说一说的。前面提到过，这次的参考图里同时包含了多种类型的对象，刚才的视频里也能看到，两代模型对这些对象的处理方式差别很大。

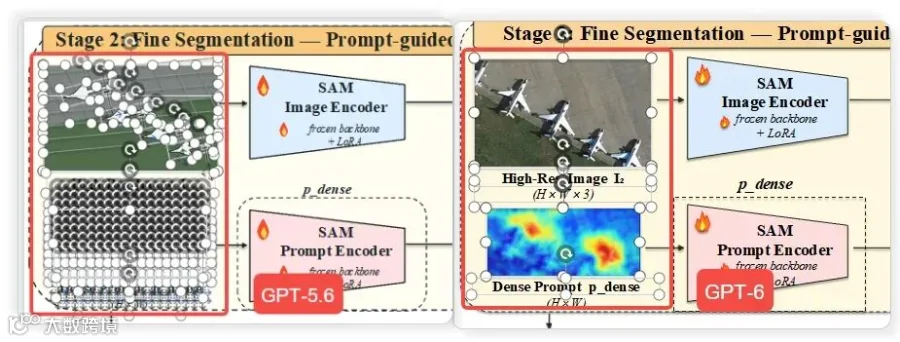

GPT-5.6 基本采用了重新绘制的方式，所以飞机图片和热力图最后都变成了近似版本。虽然位置和用途基本对得上，但视觉内容已经和原图有明显区别。

GPT-6 Astra 的处理更贴切一些，它对自己的能力边界判断得更清楚。飞机照片和热力图这类内容直接保留原图，再单独重绘周围的框体、文字和连接线。

还有一个细节也很明显，就是 GPT-6 的截图非常精准。如果之前用过 GPT-5.6 做 PPT，应该很容易体会到这个差别。

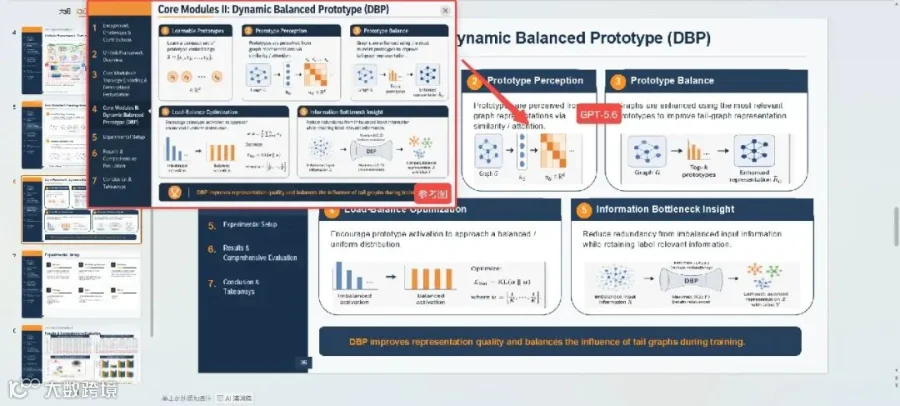

GPT-5.6 在这方面一直比较弱，对图片该截取哪一部分、截多大、怎么控制比例，经常判断得不够准确，所以生成的 PPT 里比较容易出现插图溢出、内容截断、比例失衡这些问题。

比如下面这张：

总结

这次测试下来，GPT-5.6 Sol Ultra 和 GPT-6 Astra 都已经能够把复杂科研架构图重新绘制成可编辑的 PPT，两者的差距主要出现在完成度和处理方式上。

GPT-5.6 能把整体结构搭出来，但对象拆分过细，字体、局部排版、复杂图形和插图处理都比较粗糙，后续还需要不少手动调整。

GPT-6 Astra 在版式还原、复杂对象、截图精度和对象拆分上都明显更成熟，生成后的架构图也更接近直接可用的状态。

我把这次测试里用到的流程整理成了一份《GPT-6 + WPS 可编辑科研插图绘制教程》，包含：参考图绘制 Skill 安装包和使用提示词，以及后续把参考图复刻成可编辑 PPT 时用到的稳定提示词。

如果想自己上手尝试的话，可以在公众号后台回复：「B870」，免费获取完整教程。
