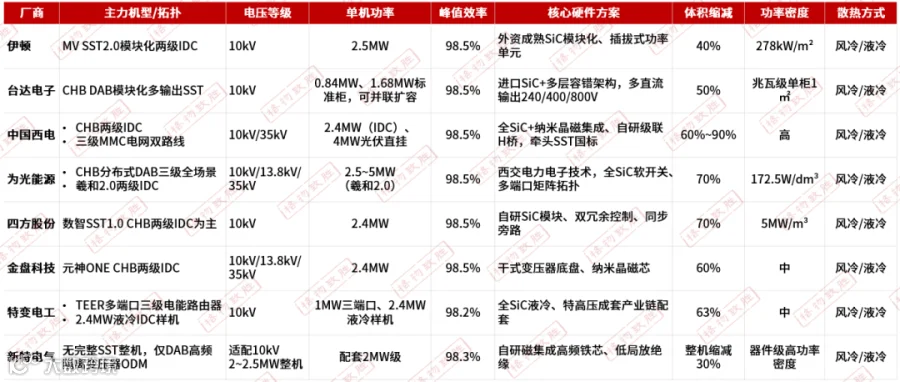

固态变压器赛道复盘：从白皮书看主流厂商技术路线与解决方案

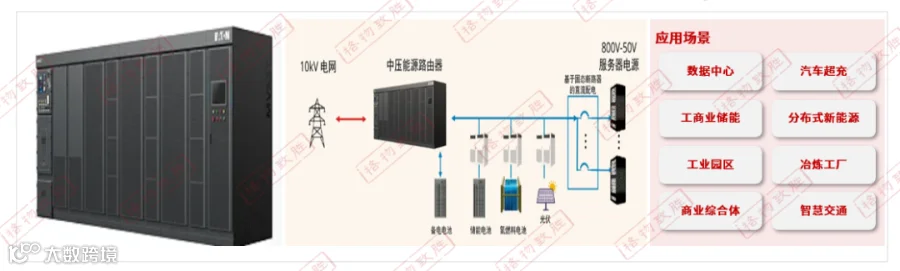

该设备采用三相 AC10kV 输入，输入功率因数大于 0.99，搭载全碳化硅功率模块，运用先进拓扑结构实现能量双向流动；整机采用模块化 N+3 冗余架构，各模块之间通过光纤通信，保障系统响应速度，系统可靠性可达 99.999%，整机效率最高 98.5%。设备具备超高功率密度，中低压整机功率密度可达 277.7kW/m²，0-40℃工作区间可实现持续运行不降容。

产品为工业级设计，配置独立风道，PCB 板做三防漆防护，中低压机柜相互独立，并采用先进绝缘材料与工艺；内置三重防雷技术，能够有效抵御电网扰动。人机交互配备 7 英寸全彩触摸屏，支持 2D/3D 可视化管理，可实时监测电网电能质量、完成故障录波。

在业务适配层面，设备兼容性强，可对接铅酸、锂电、钠硫等多类储能电池，支持风电、光伏等分布式新能源接入，也可支撑直流微电网的搭建运行。

该设备在运营成本方面优势突出，整机系统效率可达 98.5%，依托先进拓扑结构、SiC 模块、控制算法、高频隔离变压器，全方位降低各类能量损耗；产品功率密度达 277.7kW/m²，可节约最高 50% 占地面积，预制化组件大幅缩短 50% 工程交付周期。同时采用可插拔功率模块、多重冗余架构，搭配远程监控，实现极简运维，减少现场人工投入。

可靠性上，设备采用模块化冗余设计，功率变换单元支持 N+3 冗余，故障单元可自动旁路；选用 SiC 半导体模块与高标准绝缘器件，系统可靠性高达 99.999%。依靠光纤通信实现快速故障诊断，同时配置多级避雷、过电压、瞬态电压防护器件，充分抵御雷电、电网扰动，保障设备稳定运行，安装维护便捷。

智能运行层面，设备搭载高精度传感器，实时采集运行数据，依托算法做数据分析处理，可监测电网波动、谐波等电能质量，支持故障录波；本地 7 寸触摸屏实现可视化人机交互，可自动优化能源分配，适配多路风光储分布式新能源接入，具备以太网、RS485、CAN 等多类通信接口，结合物联网技术完成远程监控与智能运维诊断。

该产品具备极致能效与快速交付的突出优势，整机最高效率可达 98.5%，有效减少电费开销，同时最高可降低 60% 占地面积，提升空间利用率。依托预制化、模块化与标准化设计，简化方案设计与系统配置，大幅压缩现场安装部署周期，项目落地更加高效。

产品兼顾高可靠与高可用，采用模块化架构便于扩容维护，关键部件配置多级冗余，搭配分布式容错控制以及集中 + 分散的灵活供电架构，结合多年供电设计经验，实现高平均无故障工作时间、短平均修复时间，打造紧凑安全的系统方案。设备还支持风光储分布式新能源并网接入，适配新能源场景需求。

在智能管理层面，设备配备本地操作界面与远程传输接口，实现良好人机交互，可完成能耗趋势分析，帮助运维人员掌握设备运行状态，实现科学化的设备运行管理。

依托创新供电架构与第三代半导体技术，减少设备与传输材料损耗，提升输出电压适配远距离输电场景；创新架构取消传统变压器等设备，最高可节约 60% 占地面积，提升空间利用率。产品采用预制化、模块化设计，工厂完成预组装与前置测试，现场工程量减少 60%，压缩安装部署周期；同时具备标准化配置能力，模块兼容通用，大幅简化方案设计与设备选型工作。

在可靠性与安全性方面，系统以模块化架构为基础，支持按需扩容、模块快速更换。功率模块、电源、控制链路等关键部件实现多级冗余，搭配分布式容错控制、集中 + 分散供电架构，规避单点故障；凭借屏蔽固体绝缘模块技术，故障可隔离至最小单元，保障中压侧人身与设备安全。依托五十余年供电设计经验，系统实现高 MTBF、低 MTTR，N+3 冗余设计进一步强化整体可用性。

系统具备完善的智能管理能力，搭载 10 寸全彩触摸屏，搭配多类远程传输接口，实现便捷人机交互。可开展能耗趋势统计分析，按日、周、月、年维度记录电价与用电数据，为精细化电力决策提供支撑；同时支持风光储分布式新能源并网，具备电网跟踪、高低电压穿越能力，对电网波动拥有良好适应性。
