在进行群桩承台或其他上盖结构受力配筋计算时，用弹性法计算的群桩竖向和水平弹簧的大小和代表意义对设计尤其重要，这里进行简单说明，以方便工程师更好地应用GEO5软件。

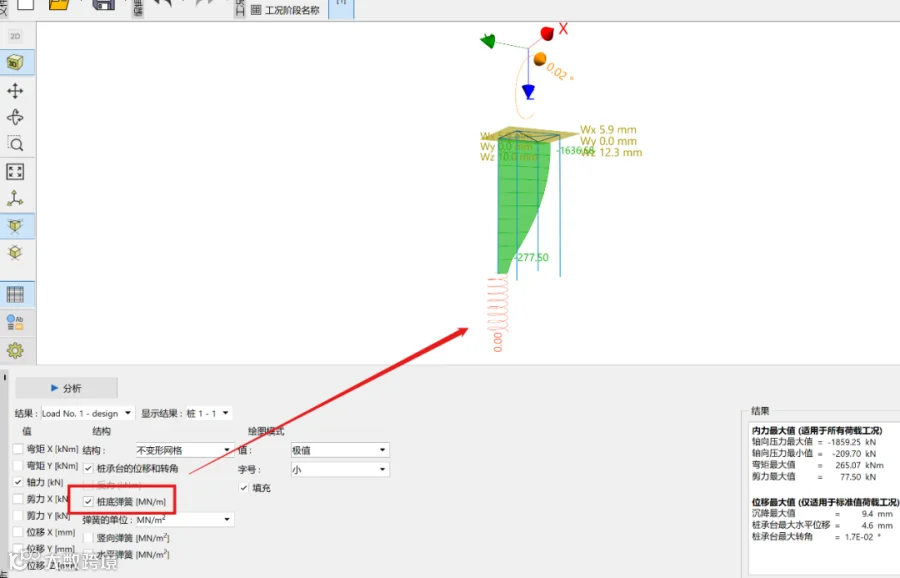

对于上图中的轴力、弯矩、位移等力学参数，都是比较常见的。但是有三个相较之下生疏的参数：①桩底弹簧（MN/m）②竖向弹簧（MN/m）③水平弹簧（MN/m3）。这三个参数可能会对工程师有一定的困扰，尤其是它们的单位。故在此技术贴中给出明确的说明。
①桩底弹簧（MN/m）
意义：已考虑桩底面积后，桩底竖向集中弹簧
单位：力/沉降。也即产生1m沉降时桩底对应的竖向集中力MN
②桩侧竖向弹簧（MN/m2/m）
意义：表示已考虑桩侧面积后沿桩长分布的桩身竖向弹簧。
单位：力 /（每米深度的位移）。也即产生1m沉降时桩侧每米桩长自上而下分布力MN
③桩侧水平弹簧（MN/m3）
桩侧土体的抗水平刚度
单位：压力/位移
根据用户选择的单位也可乘桩宽度换算
举例说明：
上图为桩的轴力图，桩顶轴力1636.68，桩底轴力277.50。存在的传递关系为：
桩顶轴力-桩底轴力=侧摩阻力
其中侧摩阻力的数学表达式：
