一、产品概述
水纹商厨给排水系统图功能，是针对商用厨房设计中更高要求的图纸深化需求而定制开发的。过去，商用厨房设计通常只提供设备点位图；如今，越来越多的项目需要厨房设备公司直接提供深化图纸。
然而，传统的给排水系统图绘制非常耗费时间，有的厨具公司把这项工作外包给第三方设计，费用很高，甚至还容易出错。针对这种需求，水纹团队在原有的自动生成机电点位图的基础上，开发了商用厨房给排水系统图的自动生成功能，将大幅提升商用厨房设计师绘制机电深化图的效率，该功能也是2026年软件更新的核心功能之一。
二、核心功能详情

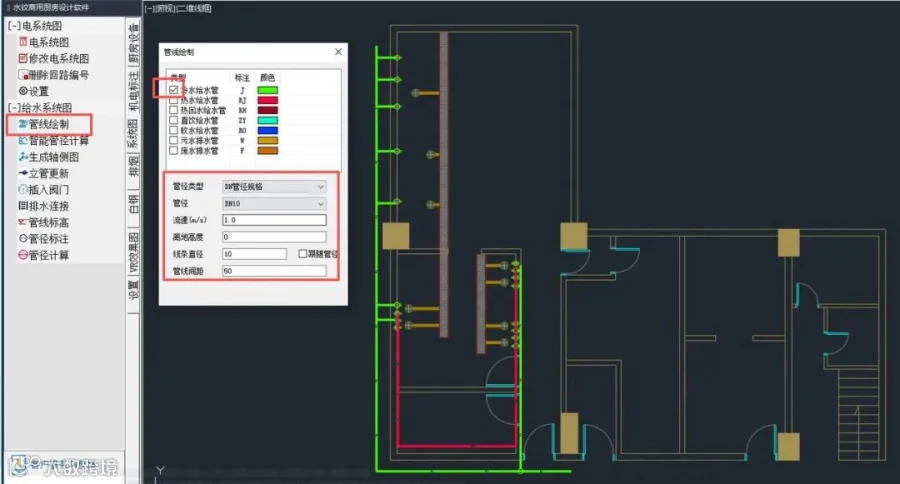

2.1 标准化管道一键绘制，无需后期优化
水纹商厨CAD&3D设计软件内置冷水管、热水管、排水管等全套标准化管道库，自带行业规范的线形、颜色、规格参数，可直接用于商用厨房设计的图纸绘制。设计时只需选择对应管道类型即可一键绘制，所有管线样式统一、合规标准，无需后期调整线形、颜色及参数，省去反复修改微调的工作量。
2.2 图库设备智能联动，点位自动接驳
水纹给排水系统智能绘图工具与水纹商厨CAD&3D设计软件内置的图库设备深度联动，支持管道与设备点位自动匹配对接。绘制排水管路时，系统可自动识别设备排水点位，智能排布管线并自动接驳至地沟；冷、热、排水管均可精准对接图库设备接口，避免人工绘图出现的错位、漏接、管线杂乱等问题，有效提升商用厨房设计图纸的精准度。

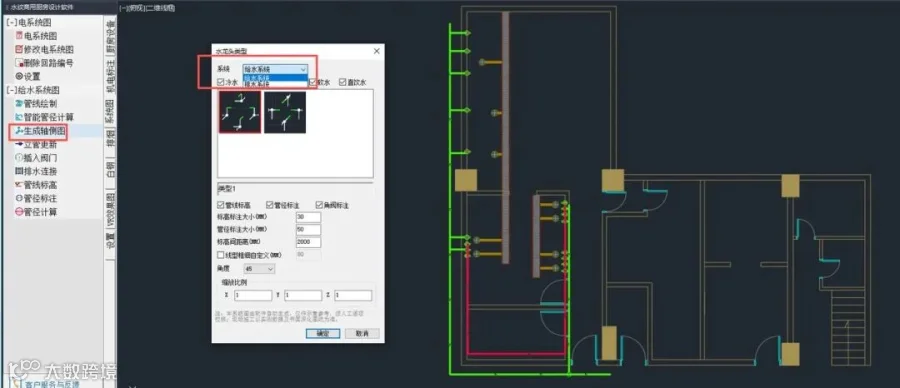

2.3 一键生成轴测图，高度智能匹配
完成平面冷、热、排水管线绘制后，水纹商厨设计软件可一键快速生成给排水轴测图。系统自动读取设备给排水点位标高，智能匹配各段水管安装高度、管线坡度与接驳落差，自动完成管线空间连接适配，保证轴测图与平面图数据一致，无需人工核对标高、手动调整管线布局，让商用厨房设计的深化出图一步到位。
2.4 智能水力参数一键核算，数据精准可靠
水纹商厨CAD&3D设计软件内置专业水力计算模块，依托行业标准公式，实现两大核心一键计算功能。给水管径自动计算：根据用水负荷、管路工况自动匹配最优管径，规避管径选型不合理问题；设备水管流量计算：精准核算设备进出水流量，快速统计系统水力负荷，为商用厨房设计的管路与设备选型提供可靠数据支撑，保障系统设计安全合理。
三、产品核心优势
水纹给排水系统智能绘图工具承载水纹商厨CAD&3D设计软件的核心技术能力，为商用厨房设计带来四大核心优势：
▪ 高效省时：一键绘图、自动接驳、批量成图、智能算量，大幅简化传统繁琐的手绘与核算流程，有效缩短设计周期。
▪ 标准统一：全部管线样式、参数、计算逻辑均贴合行业规范，图纸样式统一，减少人工误差，提升图纸合规性与通过率。
▪ 精准可靠：设备点位联动、标高自动匹配、数据自动核算，减少人工干预，从源头降低错漏问题。
▪ 简单易用：操作逻辑极简，无需复杂设置，选型即可绘图、一键出结果，上手门槛低。
四、自动生成系统图与手工绘制系统图的对比
自动生成与手工绘制，在出图效率、成本投入与图纸质量上差异显著。下面从商用厨房深化设计的实际环节进行对比：
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
注：以上对比结合行业深化设计中的普遍情况整理，具体效率提升幅度因项目复杂度而异。
五、关于水纹商用厨房设计软件
水纹商厨CAD&3D设计软件是一款专为水纹商用厨房设计打造的专业设计工具，涵盖设备布局、点位设计、系统图生成等全流程设计功能。从设备布局到点位设计，再到系统图自动生成，水纹商厨设计软件正在不断打通设计全流程，让厨具公司能够更高效、更专业地服务客户。
未来，我们将继续深耕水纹商用厨房设计领域，推出更多创新功能，助力行业数字化升级。
