已知条件：
1、液位0%(最低水位)
2、液位100%(最高水位)
3、变送器标定量程及液位计算

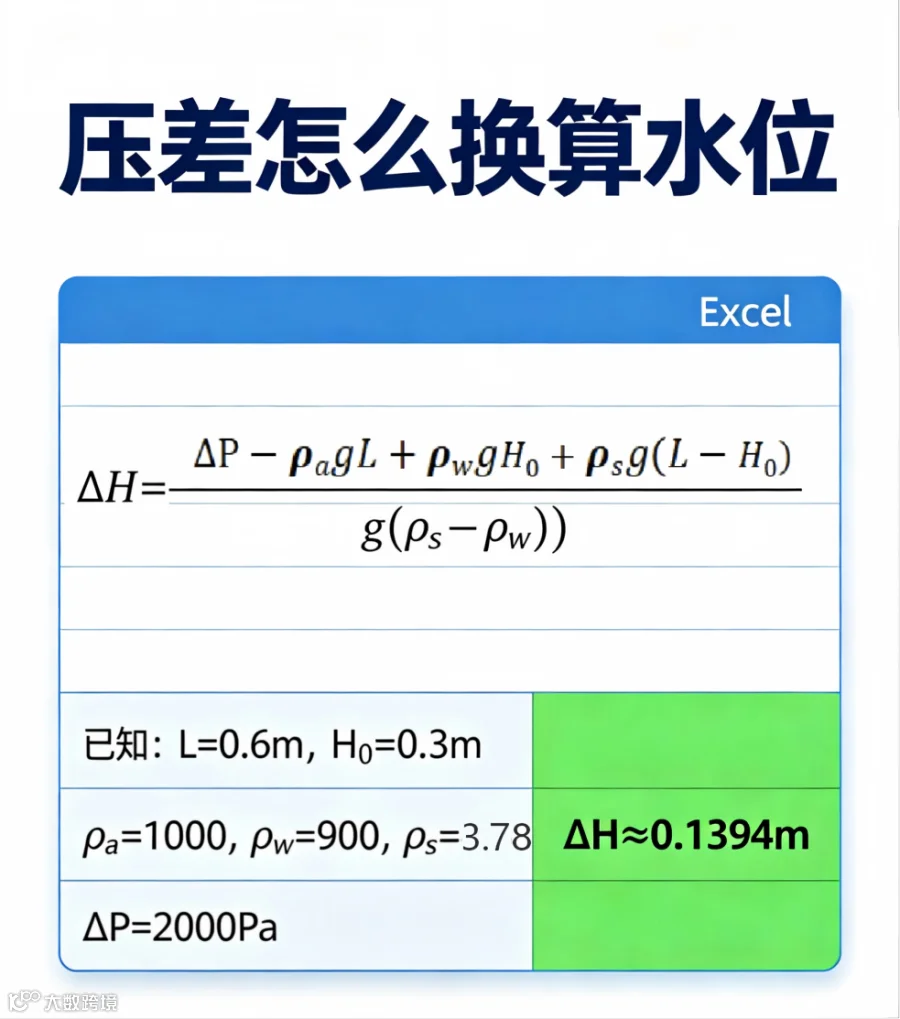

仪表原始量程为0Pa～2943Pa。为降低测量误差，抵消温度、压力波动带来的测量偏差，工程上通常将量程拓宽至0Pa～4000Pa。该量程全部处于正压区间，差压数值与汽包液位呈反向对应关系；需在DCS控制系统内配置反向换算逻辑，最终实现液位0%～100%标准化显示，此方案为火电厂汽包液位测量通用标准配置。下面以差压2000Pa为例，演示汽包液位计算过程：
1、差压反向线性特性 汽包液位测量输出差压全程为正压值，液位高度与差压大小呈反向线性关系；需在DCS控制系统中配置对应运算逻辑，将反向差压信号换算为正向标准液位画面显示。
2、平衡容器参比冷凝水位需保持恒定 平衡容器内参比冷凝液高度L是液位计算的基准常量。若出现补水工况异常、容器保温层破损、高温介质汽化等问题，会直接造成参比液高度L偏移，引发液位测量值大幅漂移，严重时测量信号完全失效。
3、汽包压力、介质温度会改变介质密度 机组升降负荷过程中，汽包工作压力持续波动，饱和水与饱和蒸汽的密度随之发生变化。若要实现高精度液位监测，必须配套压力、温度补偿算法，对密度变化带来的测量误差进行修正。
1、DCS显示水位持续偏高
故障诱因：平衡容器冷凝水量不足、负压侧引压管路轻微泄漏、伴热温度过高等，均会造成平衡容器内冷凝水蒸发量增大、参比液柱高度降低，导致高压侧基准压力偏低，最终使DCS液位显示持续虚高。
处理措施：全面检查平衡容器保温完好性，合理调整伴热装置温度；逐点排查负压侧取样管路焊缝、阀门接口，及时处理渗漏缺陷，恢复基准参比压力。
2、DCS显示水位持续偏低
故障诱因：负压侧引压管路积水、取样管路堵塞、平衡容器溢流不畅，会造成负压侧液柱压力异常偏大，两侧差压差值偏移，引发液位显示持续虚低。
处理措施：对高低压侧引压管路进行彻底排污冲洗，消除管路堵塞、积水问题；检查平衡容器溢流口通畅情况，确保冷凝水液位维持恒定基准高度。
3、水位无规律大幅波动
故障诱因：引压管路积存气塞、管路排污不彻底、平衡容器保温效果差导致受热不均，会使内部冷凝水反复汽化、凝结，参比液柱压力频繁波动，造成液位显示无规律大幅振荡。
处理措施：对取样管路彻底排污，完全排空管内积存气体；修复、加固平衡容器保温层，消除设备昼夜温差偏差，避免冷凝水频繁汽化与凝结，稳定测量基准。
汽包差压液位测量的核心原理：高压侧接入恒定不变的参比冷凝水柱压力，低压侧接入汽包内部随工况变化的动态水位压力，通过固定参比压力减去动态液柱压力，得到与汽包水位反向变化的差压信号，再经DCS系统反向逻辑换算，最终实现汽包液位的精准测量。其核心特性为液位与差压呈反向对应关系，即汽包实际液位越高，检测差压值越小；实际液位越低，检测差压值越大，经过DCS反向运算处理后，可输出0%～100%标准正向液位指示。
仪表及运行岗位人员日常巡检需重点把控关键要点：检查平衡容器保温层完好无破损、引压管路无泄漏、无积气气塞，确认伴热装置温度处于合理区间；机组升降负荷、工况变动时，重点核查温度、压力补偿装置正常投用。严格落实以上巡检要点，可有效规避测量基准偏移问题，大幅降低液位测量漂移、失真等故障概率，保障汽包液位测量精准稳定。
