9 月 7 日,华为在广州正式发布 Mate XT 2 三折叠手机,首发搭载麒麟 9050 Pro 芯片。这是全球首款采用“逻辑折叠”技术的高性能芯片,标志着华为韬(τ)定律从学术理论正式走向消费终端商用。
麒麟 9050 Pro:重塑芯片架构
据公开信息,麒麟 9050 Pro 创新性地在一颗芯片内将逻辑单元分层排布,如同建筑从“平层”升级为“复式”,并通过增设垂直互联通道(类似“电梯”),大幅缩短信号传输路径。这一设计显著降低了时延,提升了整体性能。华为常务董事、终端 BG 董事长余承东在发布会上将其称为“史上最强”麒麟芯片。

韬定律落地:以“时间缩微”破局后摩尔时代

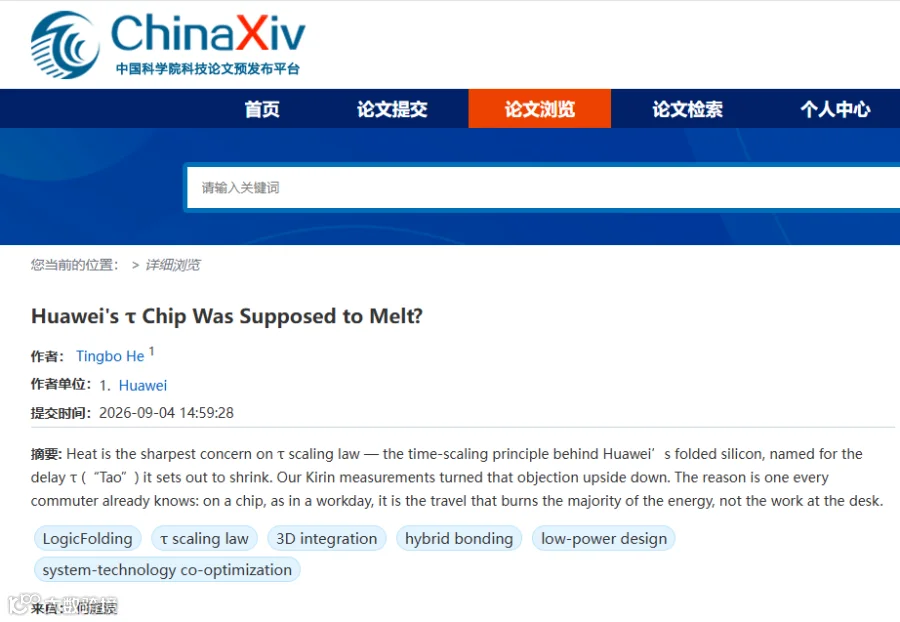

此次发布距华为上一款旗舰芯片问世已时隔六年。就在新品发布前三天(9 月 4 日),华为半导体业务负责人何庭波在中科院科技预发布平台 ChinaXiv 更新了关于韬(τ)定律的最新预印本论文《Huawei's τ Chip Was Supposed to Melt?》。这是该系列近四个月来的第三篇公开成果。
回顾时间线:
- 5 月 25 日:何庭波发布韬定律 V1 版本,提出以“时间缩微”替代传统“几何缩微”,确立逻辑折叠等技术框架;
- 7 月 4 日:公开论文 V2 版本,补充大量工程实测数据及演进路线;
- 9 月 4 日:发布最新预印本,针对 3D 堆叠高密度芯片的发热质疑,提供量产实测数据支撑。

功耗降低的核心逻辑
论文指出,芯片大部分功耗并非源于晶体管计算,而是来自海量数据信号传输的开销。通俗而言,能耗主要消耗在“通勤赶路”而非“伏案工作”。依托 LogicFolding 逻辑折叠 3D 堆叠方案,电路折叠后带来显著优化:
- 典型核心导线长度缩短 20%,关键路径导线缩短 70%;
- 高耗能时钟缓冲器数量减少一半;
- 利用提升的晶体管密度搭建更多并行计算核心,使单核可在更低电压和频率下运行。
实测数据:能效大幅提升
何庭波披露了基于麒麟 2026 的实测结果:芯片晶体管密度从此前的约 1.55 亿个/平方毫米提升至 2.38 亿个/平方毫米。在同等性能条件下:
- NPU 功耗下降 66%;
- GPU 功耗下降 58%;
- CPU 大核功耗下降 41%。
其中 NPU 表现尤为突出,在维持 29TOPS 算力不变的情况下,工作频率下降 63%,电压由 0.85V 降至 0.55V,功耗密度大幅下降 73%。
散热优化与现实挑战
针对局部热点问题,华为采取双重策略:一是通过电路折叠从源头压低功率密度;二是在设计阶段优化热排布,将高发热模块置于散热最优位置。
同时,何庭波强调韬定律属于“时间缩放”而非“能量缩放”。若将节省的功耗全部用于拉高频率,芯片仍可能面临高功耗风险。此外,技术落地仍面临混合键合间距控制、晶圆翘曲抑制、EDA 工具适配等工程瓶颈,预计需 3-5 年持续攻关。尽管总功耗改善明显,但堆叠结构下层的热量传导仍是亟待解决的痛点。
#华为 #麒麟芯片 #韬定律
