导读：玻璃封装的难点，已经从“能不能做大”，落到面板尺寸、TGV/RDL工艺和焊点可靠性。

随着 AI 芯片算力激增，HBM 与计算芯片的协同对封装提出了更高要求。当基板或中介层尺寸突破 120mm 至 140mm 临界点，传统有机材料的翘曲与散热瓶颈日益凸显。玻璃凭借优异的平整度、热稳定性及细线宽 RDL 承载能力，正成为先进封装的关键突破口。当前行业焦点已从“能否做大”转向面板尺寸优化、TGV/RDL 工艺成熟度及焊点可靠性等深层制造难题。

01| 概念厘清：临时载板不等于玻璃封装

玻璃封装的核心定义在于玻璃基板或中介层必须作为最终封装结构的一部分留存。若在 FOWLP 或 FOPLP 工艺中仅将玻璃用作临时载板（Carrier），成品中并无玻璃残留，则不能称之为玻璃封装。这一界定将讨论焦点从泛化的“玻璃概念”回归至产品结构本身：只有玻璃留存在封装内，才涉及 TGV、玻璃芯、RDL、CTE 匹配及焊点寿命等关键技术议题。

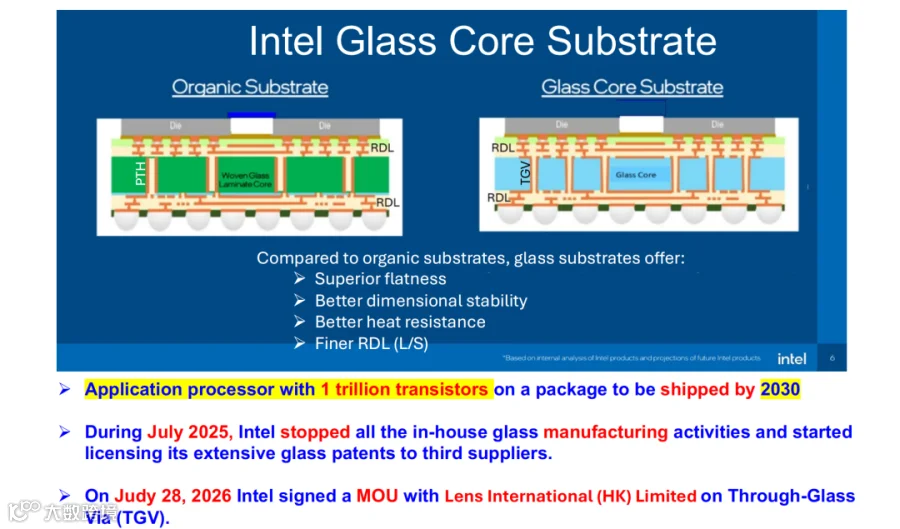

目前明确落地的公开产品路线屈指可数，主要集中在 Intel 的万亿晶体管封装处理器与台积电的 CoPoS 方案。Intel 曾于 2023 年提出 2030 年交付目标，但随后调整策略，于 2025 年停止内部制造，转向专利授权，并于 2026 年 7 月与 Lens International 签署 TGV 相关合作备忘录。这表明巨头们正从独自攻坚转向生态合作。

02| 技术博弈：大尺寸下的优势与短板

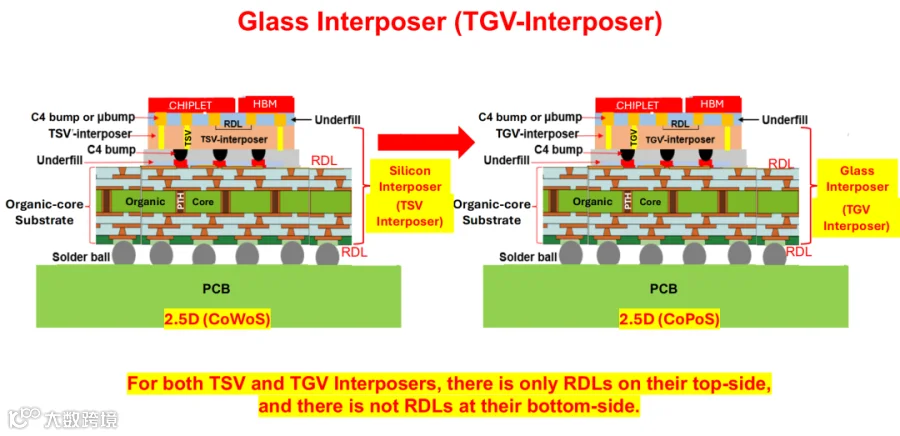

玻璃中介层通过 TGV 实现垂直互连，利用 RDL 完成表面布线。相较于硅和有机中介层，玻璃在大面板尺寸、电气隔离性及表面平整度上优势显著，其介电常数（Dk）约 3.2-5.5，损耗因子（Df）小于 0.0005，极适合高频信号传输。

然而，物理特性的代价同样明显。玻璃导热率低于 2W/m·K，远逊于硅的 150W/m·K；其热膨胀系数（CTE）介于 3-10×10⁻⁶/°C，虽接近芯片，但与 PCB 连接时可能引发新的应力问题。此外，材料强度、加工窗口及成本管控仍处于爬坡阶段，产业成熟度被评估为“进行中但未完全就绪”。

因此，玻璃封装并非要彻底取代硅或有机基板，而是为大尺寸、高密度互连及高频应用提供了一条补充路径，同时也对工程团队的热管理、应力控制及制程能力提出了全新挑战。

03| 尺寸抉择：310mm 面板的成本与良率平衡

面板化旨在提升面积效率。300mm×300mm 面板可容纳 16 个基板，面积效率约 88%，远超 300mm 晶圆的 50%。虽然 600mm×600mm 面板理论上成本更低，但其带来的设备昂贵、占地巨大、贴装时间长、RDL 均匀性难控及良率损失等问题被成倍放大。

更为严峻的是产线吞吐错配。以 600mm 面板贴装 2mm 芯片为例，贴装耗时远超模塑时间，导致模塑设备空闲率高达 94%。为解决此瓶颈，需并行部署数十台贴装设备，极大地推高了资本支出。

鉴于此，台积电与日月光（ASE）不约而同地选择了 310mm×310mm 作为主流规格。该尺寸既保留了优于 300mm 晶圆的面积效率，又能最大程度复用现有的 300mm 工艺控制经验，是在成本、良率与设备兼容性之间的最佳折中方案。

04| 可靠性挑战：µbump 优化与 C4/BGA 应力风险

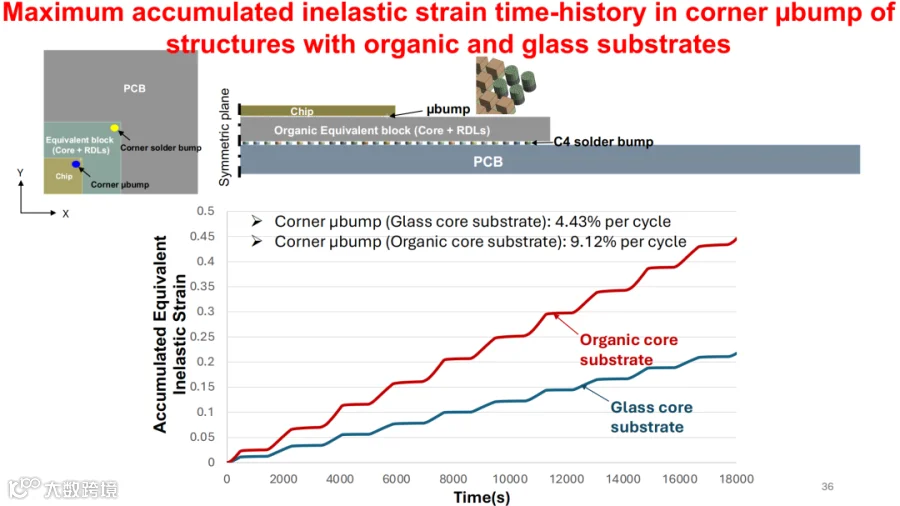

仿真数据显示，玻璃芯基板在芯片侧微凸点（µbump）的可靠性表现优异，其每循环等效非弹性应变（4.43%）显著低于有机芯基板（9.12%），主要得益于 underfill 的保护作用。

然而，在 PCB 侧的 C4 或 BGA 焊点上，情况则截然相反。由于缺乏同等保护，且玻璃 CTE 更贴近芯片而非 PCB，导致玻璃芯基板对应的 C4 焊点应变高达 19%，远超有机芯的 8.43%。这意味着玻璃封装在改善芯片侧连接的同时，可能将应力转移至 PCB 侧，增加焊点失效风险。

针对 Flip Chip 应用，未来的材料选型需兼顾 PCB 侧的应力释放，建议将玻璃 CTE 调整至接近 PCB 的水平（如 10×10⁻⁶/°C），以确保整体封装的可靠性闭环。

结语：制造纪律决定量产速度

玻璃封装正从显示产业跨界至 AI 封装核心领域。台积电与日月光对齐 310mm 规格，标志着产业界正在构建可复制的标准化平台；Intel 转向合作模式，则印证了全产业链协同的必要性。玻璃技术虽能赋予封装更大、更平、更细的特性，但其最终量产进程仍取决于 TGV/RDL 良率提升、产线平衡优化以及 PCB 侧焊点应力问题的有效解决。
