在火力发电厂、余热锅炉系统等产汽设备中，汽包液位是机组运行至关重要的安全参数，是锅炉运维管控的核心监控指标。汽包为高温、高压密闭压力容器，内部介质为饱和蒸汽与饱和水，无法采用普通浮球液位计、玻璃液位计实现高精度直接测量。现阶段工业领域主流、测量精准且运行稳定的液位检测方案为平衡容器搭配差压变送器液位测量系统。熟练掌握该测量方案的工作原理、计算方法及故障处置要点，是仪表、运行岗位人员必备的基础核心技能。
本文结合现场实际工况，系统性阐述汽包差压式液位测量的工作原理、计算公式、现场应用实例及日常运维故障处理方案。
常规敞口容器液位测量时，液面上方通大气，液位高度可直接换算为液柱静压力。而汽包属于密闭高压压力容器，存在三大测量难点：
1、汽包内部介质承受较高饱和蒸汽压力；
2、蒸汽静压远大于液位对应的液柱压力，会掩盖真实液位信号；
3、高温工况下，饱和水、饱和蒸汽的密度均随汽包压力实时变化，大幅提升液位精准测量难度。
针对上述问题，工程上普遍采用差压法测量汽包液位：通过采集高压侧与低压侧的压力差值，可抵消汽包内部统一的饱和蒸汽压力，最终得到仅由实际液位高度产生的液柱差压信号。
汽包差压式液位测量系统的工作原理为：正压侧与负压侧产生差压信号，差压变送器将该信号传输至DCS系统运算，最终换算得到汽包实时水位。整套系统核心构件包含平衡容器、高低压取样管路、差压变送器及DCS控制系统。
高压侧(H)连接平衡容器参比端，该侧压力为恒定参比冷凝水柱压力，计算公式：汽包饱和蒸汽压力+固定高度冷凝水液柱压力，整体压力保持定值。该部件结构简洁、现场安装便捷；具备测量误差小、输出信号稳定、设备使用寿命长等优势。但短板在于环境温度干扰显著,参比水柱内部温度分布不均会直接降低液位测量精度，工程中一般配套温度、压力补偿算法修正测量误差。
低压侧(L)接入汽包本体水汽取样口，承受汽包内部实时介质压力，计算公式：汽包饱和蒸汽压力+随水位变化的饱和水液柱压力+饱和蒸汽柱压力，该侧压力会随汽包水位升降实时动态改变。
由于正、负两侧取样管路均引入同等大小的汽包饱和蒸汽压力，两侧压力做差值运算后，蒸汽压力分量完全抵消，最终输出差压仅与汽包实际液位高度一一对应。
高压侧压力PH表示汽包饱和蒸汽压力+平衡容器固定冷凝参比液柱压力(恒定值)
低压侧压力PL表示汽包饱和蒸汽压力+实时炉水液柱压力+液面上方蒸汽柱压力(随液位变化)

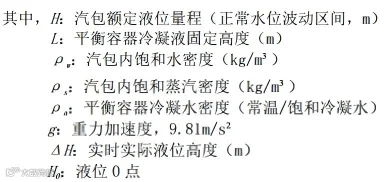

液位计算公式
