技术交流 | [中级]- 制冷系统的构成设计图 (收藏)

关注上方蓝字，更多精彩等着你！

制冷系统可分为蒸气制冷系统、空气制冷系统和热电制冷系统。其能源消耗费用在生产成本中占有较大的比例，因此洁净厂房的制冷系统设计对提高产品质量，降低成本至关重要。

典型氨蒸汽压缩式制冷系统设备构成（氨泵供液）



典型氟利昂蒸汽压缩式制冷系统设备构成

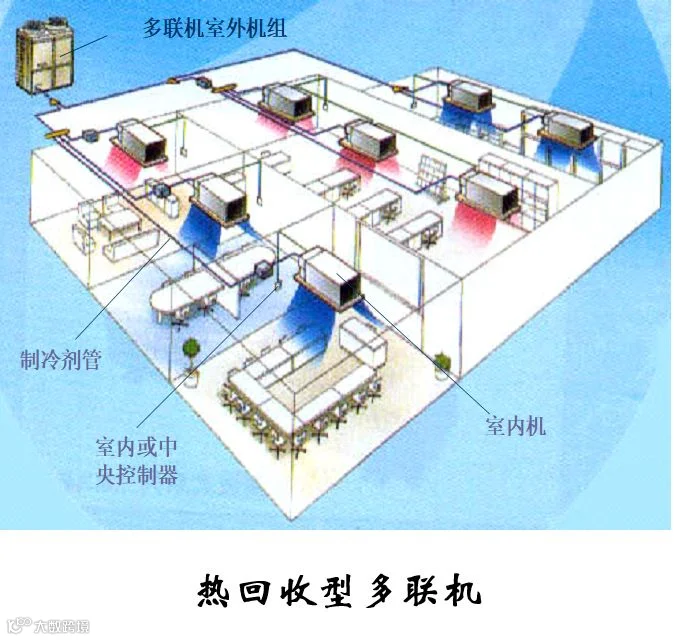

多联式空调机的应用



有室外机的调温型冷冻除湿机

优点

• 安装方便，不需要其它配套设施

• 占地面积小

• 适用于湿冷季节

局限

• 由于受蒸发温度限制（防结霜），只能处理温度较高环境的除湿问题



水冷式冷水机组—蒸气压缩式冷水机组

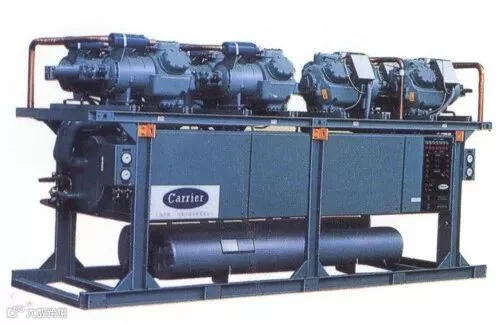

水冷式冷水机组—多机头活塞机

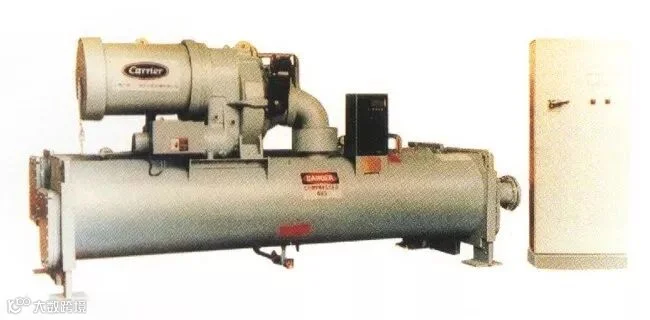

水冷式冷水机组—离心式冷水机组

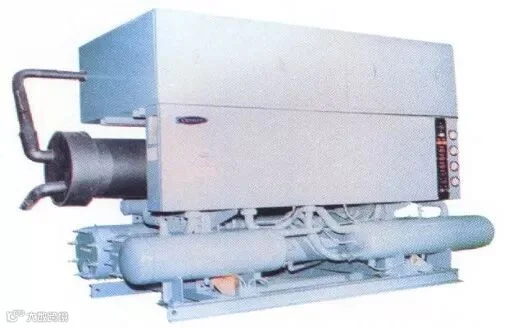

水冷式冷水机组—多机头螺杆机

冷凝热回收制取生活热水的冷水机组— 吸收式冷水机组

三热源系统

• 以蒸汽或热水为动力热源

单效与双效机组

• 单效：热源以热水居多

• 双效：热源以蒸汽居多



水源热泵

种类：

• 水源热泵；

供冷与供热运行时，蒸发器和冷凝器的位置不变；

倒换水路换向阀，实现供冷、供热功能转换；

水路倒换可能导致换热器内部结垢、存砂，故需要进行水路隔离（水处理）；

• 地源热泵；

• 水环热泵

实质：

• 都是水源热泵（从设备层面看都是水源热泵，从热源层面看都是地源热泵，相应国标规定）。

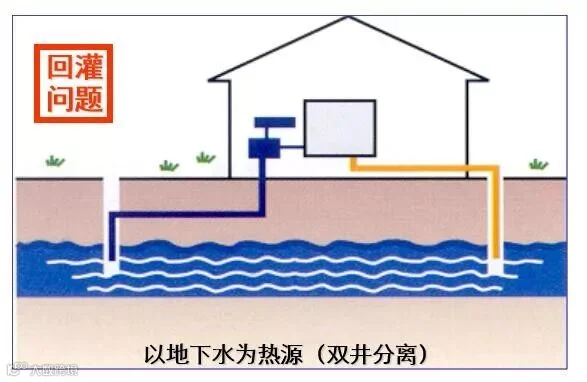

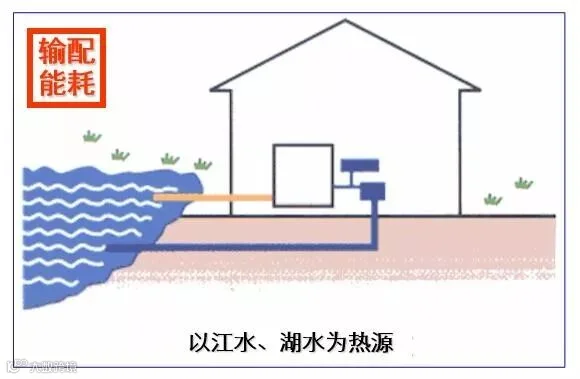

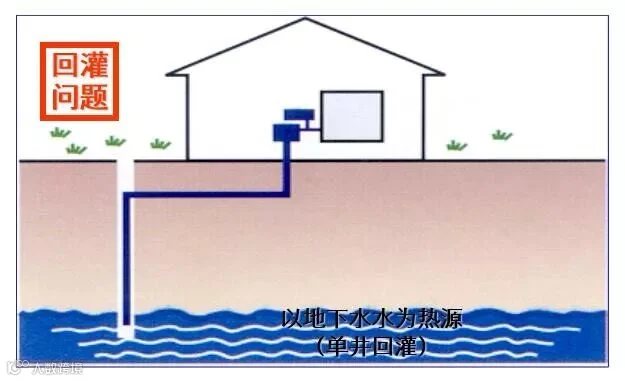

以江、河、湖、地热水作为能源

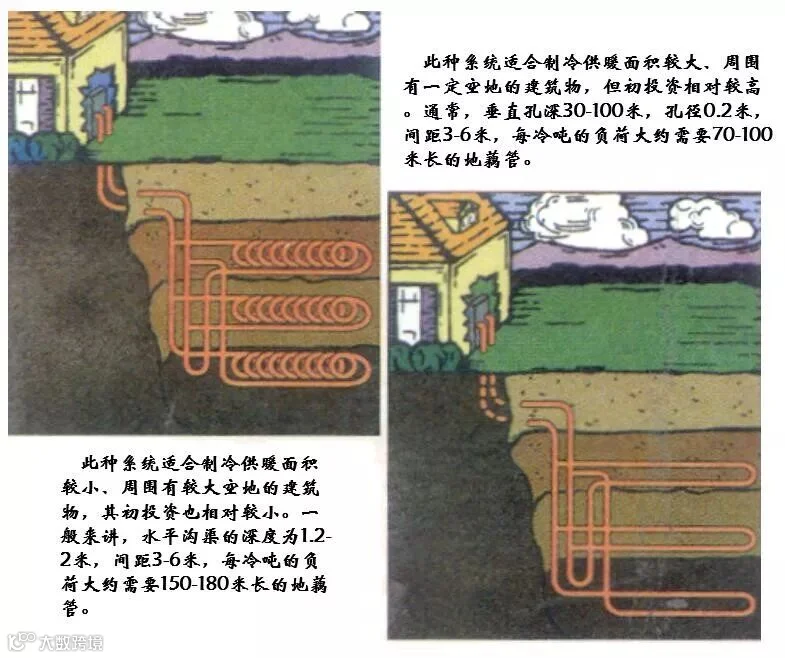

地源热泵：水平、垂直敷设地藕管路



 水环热泵机组系统

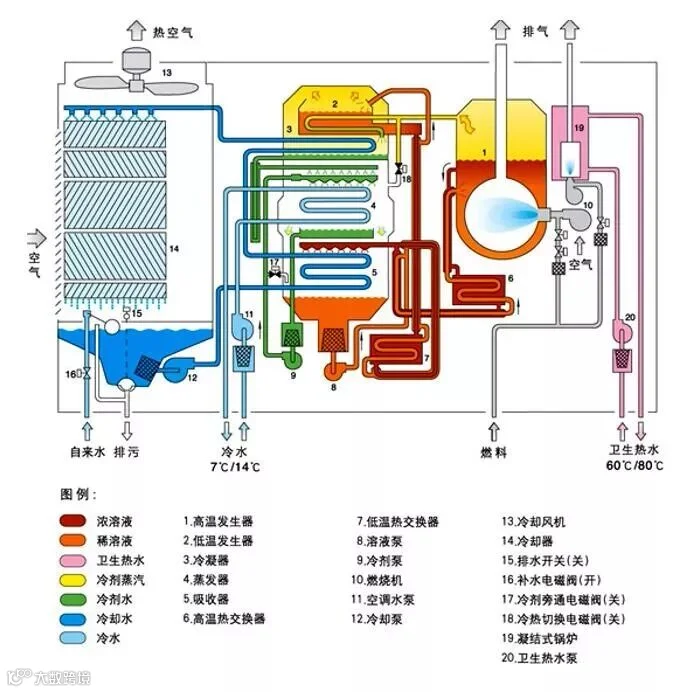

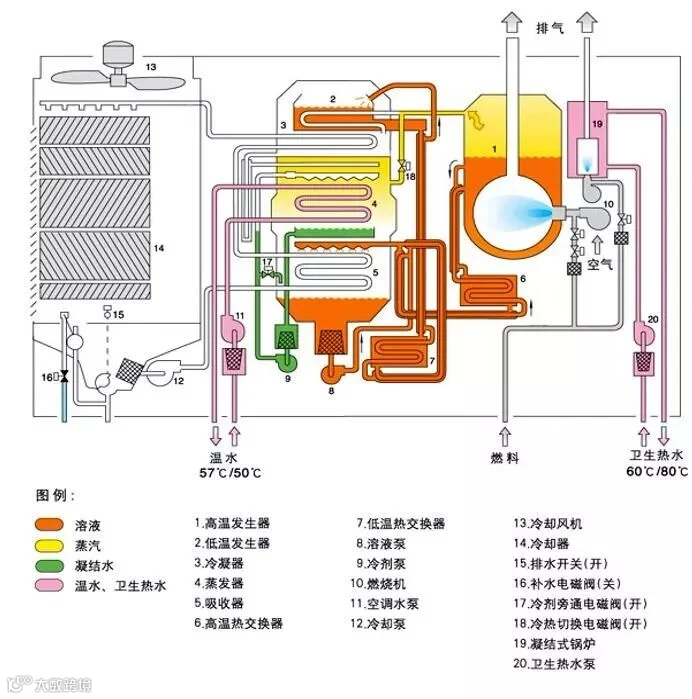

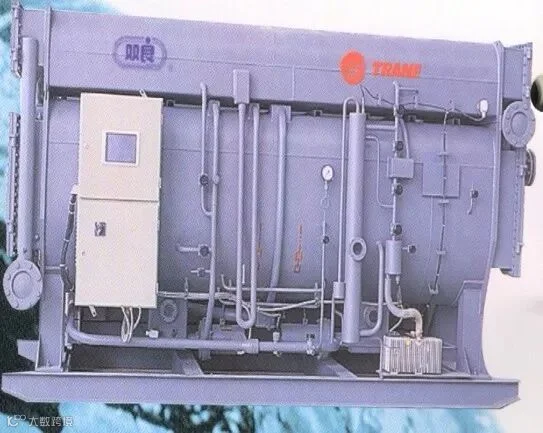

一体化直燃吸收式冷热水机组
