（接上篇）

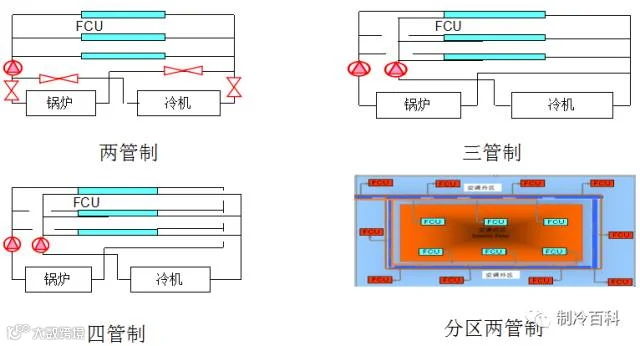

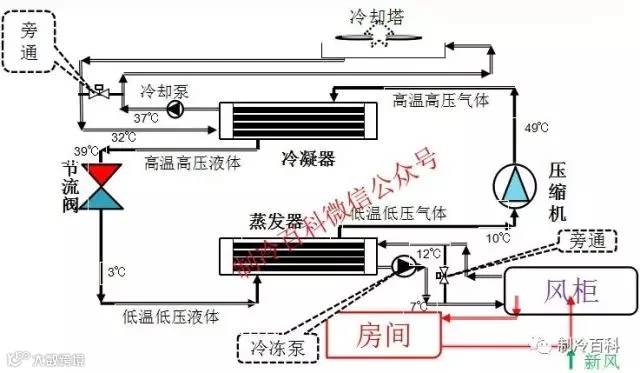

按照水系统管道配置的多少，可以分为两管制、三管制、四管制以及分区两管制方式。
多管制系统实用场所
两管制系统：适用于同一热源，采暖供冷不同时使用的场合；如地 源热泵、北方地区。
三管制系统：能量损耗较大，采用该种方式较少。
四管制系统：采用两个热源（冷机+锅炉）存在同时供冷供热场所。如办公室和实验室混用的建筑场所等。
分区空调系统：采用两个热源（冷机+锅炉）存在同时供冷供热场所。如建筑物单层面积较大的商场等。

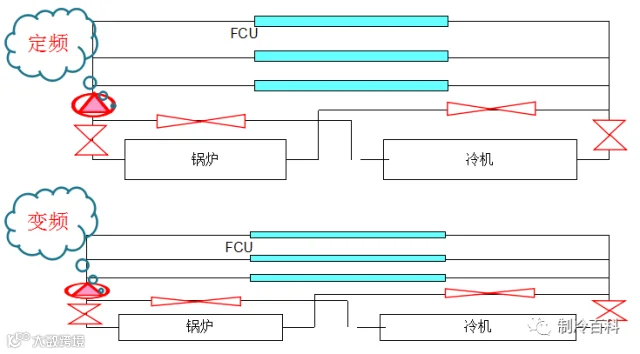

冷冻水系统分类
定流量系统：热负荷变化较小的车间、洁净室、商场、车站、剧院等等场所。该系统节能空间较小。
变流量系统：适用于热量变化较大酒店、客房等场所。该系统存在较大节能空间。
冷冻水系统分类
按照能源侧与负荷侧是采用合用同一循环系统还是采用两个循环系统，可以分为单式泵和复式泵两种系统。
单式泵：适用于系统较小、热负荷均匀的场所。如：洁净室、车间等场所。
复式泵：适用于系统较大、各区域系统需求较大的场所。如：市政热力、科技园区等。
水系统设计参数
管道沿程阻力一般为100～300Pa/m，通常最大值不应超过400Pa/m
局部阻力因设备不同而不同：
冷水机组蒸发器阻力：30～80kPa
冷凝器阻力：50～80kPa
吸收式机组蒸发器阻力：40～100kPa
冷凝器阻力：50～100kPa
风机盘管阻力表冷器阻力：10～20kPa
热交换器阻力：20～80kPa
热交换器阻力：20～50kPa
冷却塔阻力：20～80kPa
自动控制阀门阻力：30～50kPa
系统流速选择：
水泵吸水管：1.2～2.1m/s
水泵出水管：2.4～3.6m/s
一般供水管：1.5～3.0m/s
排水管：1.2～2.0m/s
自来水供水管：0.9～2.0m/s
冷却水管道流速：
管径：DN≤250 流速：1.5～2.0m/s
管径：250 ＜DN ＜500 流速：2.0～2.5m/s
管径：DN≥500 流速：2.5～3.0m/s
严格控制和管理水系统中的水质，控制和管理水系统中的水在运行中不被污染，采取合理的水处理方法和防止污染的措施。
1. 管道和设备表面沉淀的水垢和水渣,影响导热；
2. 腐蚀金属，缩短系统寿命；
3. 不溶解杂质在管道内沉积，减小通流面积，增大水流阻力，增加运行费用；
4. 开放式系统水与空气接触，空气中的杂质、细菌会进入水系统。引起空气污染，影响人的身体健康、促进腐蚀、产生粘泥和水藻可堵塞管路。
闭式水系统的水质控制：
冷冻水系统多为闭式水系统，该系统不与空气接触，只有补给水会给循环水带入溶解氧而引起腐蚀。冷冻水温比较低（7℃/12℃），腐蚀速度很慢，只要向系统系统中投入腐蚀抑制剂作为防腐蚀的水处理技术措施，就可以满足防腐要求。系统停止运行时，系统要充满水。该系统不需要为防止结垢和抑制水藻而进行添加药剂。
开式系统的水质控制：开式水系统与空气接触容易产生结垢、腐蚀、粘泥和水藻。对开式系统要采水处理技术措施。
防结垢水处理方法：排污法、酸化法、软化水以及投入阻垢剂。
防腐蚀水处理方法：系统中投入腐蚀抑制剂的药物，如：有机磷酸盐、聚丙烯酸、聚丙烯酸钠、聚磷酸盐等。
防水藻、粘泥处理办法：常用药剂有氧化型和非氧化型两大类。比如：液氯、次氯酸钠和二氧化氯。
冷却塔的检修
检查风机功能，调整轴承和皮带松紧度；
检查散水和喷雾状态是否正常；
检查流入冷却塔的水是否均匀；
检查填料是否完好；
检查水质是否合格；
检查水滴是否飞溅，漂移量是否过大；
检查水箱浮球或继电器是否正常；
水箱底部是否漏水。
水泵
检查水泵的联轴器、止回阀、轴承是否正常；
检查水泵的减振器、软连接是否正常；
检查水泵运转是否有噪音或震动
检查水泵的排气旋塞、启动旋塞、密封垫是否正常
检查电机绝缘是否正常。

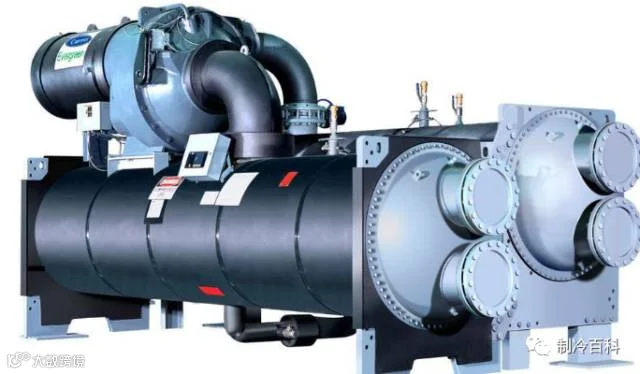

冷冻机日常维护
检查节油器浮子功能是否正常。
检查压缩机、蒸发器、冷凝器、油泵以及冷媒管道的密封性。
检查系统制冷剂的压力是否正常。
检查油位是否正常。
电机绝缘电阻是否正常。
检查各继电器是否运转正常。
冷水机组定期保养
对机组的密封部件进行检查、鉴定和调整。
对温度计、压力表、油压计进行检测。

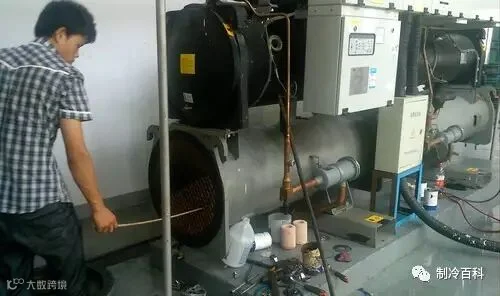

对冷凝器进行清洗。
压缩机油更换。
对电机绝缘进行检测等。
空调通风系统
空调通风系统由空气处理设备、空气分配装置以及配调节对象组成。
等湿降温：
用表面式冷却器或直接蒸发式表冷器对空气进行冷却时，如果表冷器的表面温度低于空气温度但又没有达到露点温度时，就可以使空气冷却降温而保持其含湿量不变，因而表冷器上没有冷凝水出现，这个过程叫等湿冷却过程，也叫干冷过程。
等湿加热：
利用加热器（热水加热器、蒸汽加热器、电加热器）加热空气使空气的温度升温，但在升温过程中空气的含湿量d没有发生变化，这就是等湿加热过程。

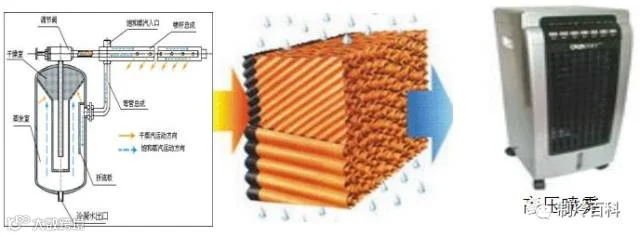

等焓加湿：
在绝热过程中，空气的温度和湿度发生变化，而焓值近似不变 的过程。湿膜加湿或超声波加湿、高压喷雾加湿等形式都是等焓加湿过程。
等温加湿：
空气温度基本保持不变的加湿过程。如干蒸汽加湿、电极加湿。等温和等焓加湿就是看加湿过程有没有温变。
空气处理设备

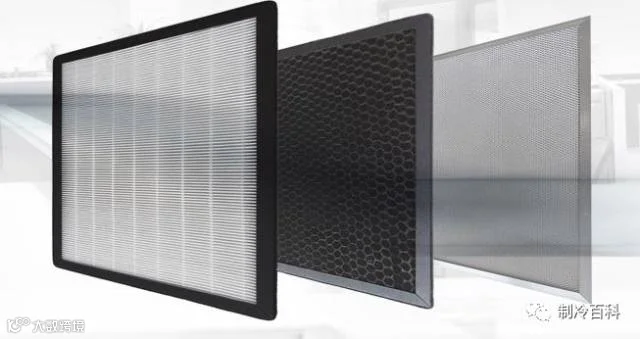

空气（过滤）处理
注：粉尘浓度：大0.4～7.0mg/m3，中0.41～0.6mg/m3，小0.3mg/m3以下。
表冷器（冷热）

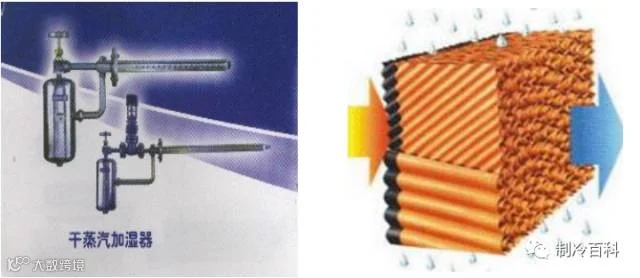

加湿器
热回收装置（转轮）
空气输配管道
空气气流组织
侧向送风
气流组织方式：侧送上回；侧送下回。
适用场合：跨度有限、高度不太低的空间，如客房、办公室、小跨度中庭等一般空调系统。
散流器下送风
气流组织方式：上送下回或上送上回。
适用场合：大跨度、高空间，如购物中心，大型办公室，展馆等一般空调。
喷口送风
特点：出口风速高，射程长，一般同侧回风，工作区在 回流区。
气流组织方式：上送下回式 。
适用场合：空间较大的公共建筑物如影剧院、体育场馆、车站、中庭。
下送风
气流组织方式：下送上回。
适用场合：IT机房、等设备热量大的场合。
气流组织方式：上送下回或上送侧回。
适用场合：实验室、精密机房、洁净室等。

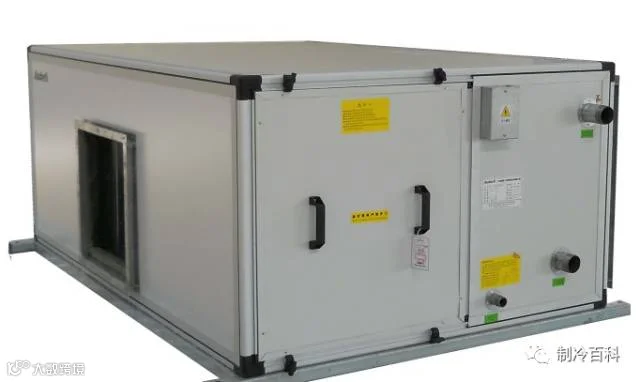

空气处理机组。
叶轮清扫。
轴承检查。
皮带松紧度调整以及更换。
空气过滤器的清洗和更换。
压力表、温度计的检查和检测。
风道、送回风口检修
送风口检修：送风口容易粘附灰尘，影响室内空气环境卫生，1次/年。
回风口检修：送风口容易粘附灰尘，影响室内空气环境卫生，2次/年。

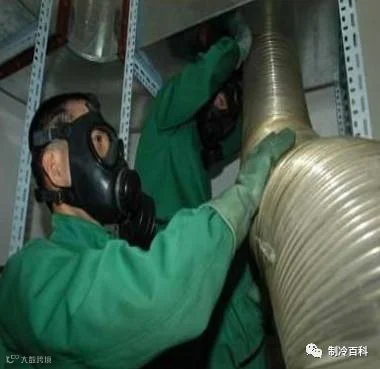

风道检修：风道内积尘情况检查，风阀、导流片消声设备以及法兰检查。

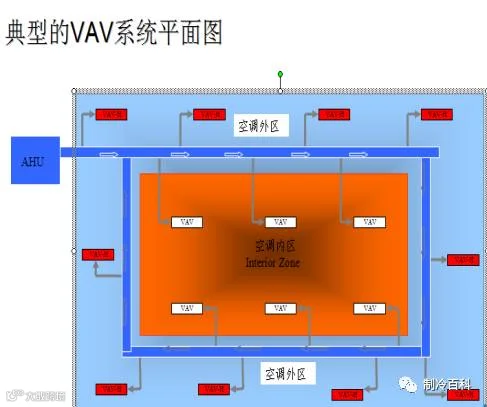

全空气系统分为变风量系统（VAV）和定风量系统（CAV）。定风量系统的风量为空调房间的最大热负荷，当房间负荷小于最大值时，造成能量浪费。
变风量系统特点：
A、区域温度控制
B、运行费用低、装机容量小
C、有利于房间的灵活分割
D、湿度控制能力差
E、系统初投资较大
集中式空气调节系统：
这种系统冷热源集中设置在冷冻站、锅炉房，空气处理设备集中组成空调箱设置在机房内，通过空气输送管道、空气分配装置、自动控制装置来分配空气，调节室内空气参数。
适用于商场、写字楼、机场、车站、剧院等
半集中式空调处理系统：
这种系统有集中设置的冷热源，集中设置的空调新风机处理新风。还有分散设置在空调房间内的二次处理装置独立处理室内空气或对来自集中处理设备的空气作进一步补充处理。如：风机盘管加新风系统；多联机加新风系统。适用场所：写字楼、实验室、IT机房等
分散式式空调处理系统：
该系统又称局部空调系统，是将冷热源、空气处理设备、空气输送管道集中在一个空调机组内，每个房间的空气分别有各自的整体式或分体式空调器独立处理。如：风机盘管、分体空调、柜式空调。适用场所：客房、住宅、IT机房等
空气调节系统的分类
全空气系统：
空调房间的热湿负荷全部由集中处理的空气来承担。通常此类空调系统占用较大的建筑空间。适用场所：商场、车站、剧院、机场、车间、洁净室等。
全水空调系统：
空调房间的热湿负荷全部由冷、热水来承担。这种系统本身无通风换气装置保证房间内的空气品质，需要另加换气装置。适用场所客房、酒店、医院住院部等。
空气水空调系统：
空调房间的热湿负荷由处理的空气和水共同承担。此类系统一般由处理的空气承担空调房间所需的通风换气的新风负荷，有处理的水承担空调房间内的热、湿负荷。适用场所实验室、写字楼、餐厅派餐区等。
制冷剂系统：
空调房间的热湿负荷由设置于空调房间的蒸发器（夏季）、冷凝器（冬季）内部的制冷剂直接承担。常见分体空调、柜式空调和多联机空调。适用场所住宅、客房、网络机房、配电室等。
空气调节系统的分类
封闭式系统：
这种系统空调箱所处理的空气全部来自空调房间的再循环空气。能量损耗少，空气质量差。适用于适用于地下等战备工程、无人场所以及很少有人进入的仓库等。
直流式系统：
这种系统空调箱所处理的空气全部来自室外，吸收余热余湿和室内有害气体后全部排至室外。适用于不允许采用回风的场所。如实验室、洁净室、核工厂、散发大量有害气体的车间。系统能量损耗大，空气质量好。可安装热回收装置。
回风式系统：
这种系统空调箱所处理的空气一部分为室外新风，一部分为室内回风，既满足卫生条件又经济合理，用途广泛。根据回次数的多少可分为一次回风和二次回风系统。适用于写字楼、商场、剧院等场所。
回风系统
一次回风系统是室外新风和室内回风在进入空调箱之前混合的空调系统。
二次回风系统顾名思义就是室内回风使用两次，在进入回风箱之前进行混合的是一次回风，在空调箱之后与一次回风混合的为二次回风。
二次回风可以代替再热器。但是机器的露点温度较低，制冷机效率下降。
新风量的确定
空调系统的新风量是指为了保证空调房间的空气品质，必须送入的一定量的室外新鲜空气。它的大小与室内空气品质和能量消耗有关。新风量送入的原则：
A、满足卫生条件
稀释CO2和室内污染物。
B、补充局部排风量
空调房间有局部排风时，补偿排风量。
C、保证房间的正压要求
为防止室外未经处理的空气在室外风压的作用下渗入空调房间干扰空调房间温湿度或破坏室内空气的洁净度，系统利用一定的新风来保证正压。一般不小于5～10Pa。5Pa时相当于门缝压出风速为2.85m/s，过大压力人体感觉不适。
D、空调系统的新风量标准
工业空调系统的新风量应补偿排风以及保证室内正压所需风量和保证人员所需最小新风量两者中的较大值。一般不小于30m3/（人·h）。
噪音的产生和传播
通风系统产生噪音的因素很多，如：
叶片形式、风量、风压等。
风管内气流压力发生变化引起风管振动。
风机、水泵运转振动等。

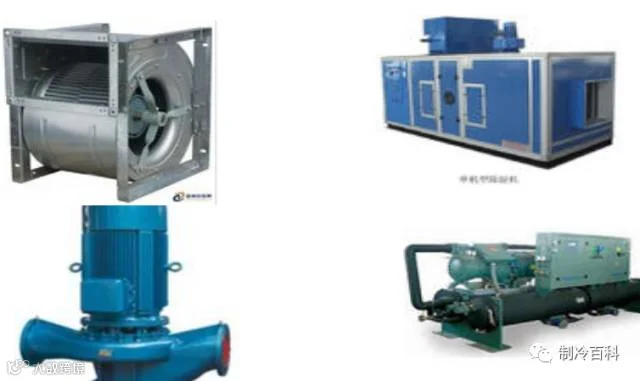

通风空调系统的风机、空调机组、水泵、制冷压缩机都是产生振动的振源。

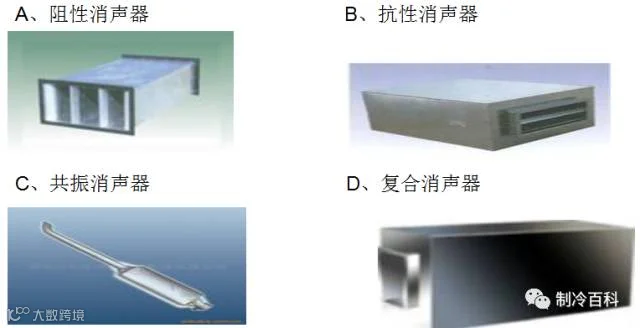

消声设备

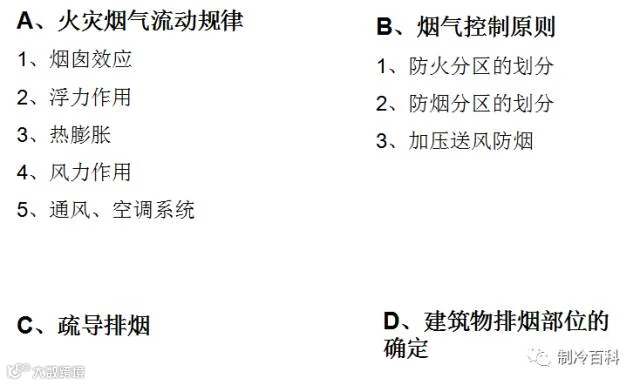

空调系统防火排烟
A、机械排烟量
1、机械排烟按部位排烟时（中庭除外），每平米地板面积不小于60m3/h。
2、只有一个排烟系统时或一个防烟分区时，系统最小排风量不小于7200m3/h。
3、当一个排烟系统负责多个防烟分区或房间或走道时，系统排烟量按照负担的最大面积房间的单位面积的排烟量不下于120m3/h。
排烟口风速不小于10m/s。
B排烟口位置
必须设在顶棚或靠近顶棚（800mm以内）的墙上，若顶棚超过3m时，可设在距地2.1m的高度上。
C、排烟风管材料
排烟风管应有一定的耐火、绝热性能。我国规定不燃材料。
D、排烟风机
必须满足在280℃高温环境下，连续运行30min。
空调系统调试

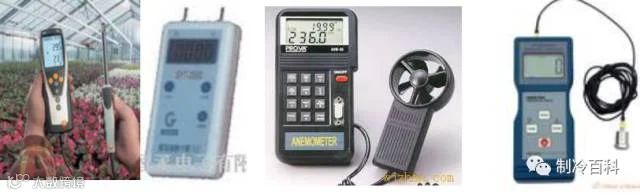

空调调试测试仪器：
温度仪：水银温度计、热电偶温度计、电阻温度计；
湿度仪：干湿球温度计、通风干湿温度计、湿敏电阻湿度计；
测压计：毕托管和液体压力计；
风速仪：叶轮风速仪、转杯式风速仪、热电风速仪去；
振动仪：轴承振动仪。
1、通风机单机空载试运转
运转前轴承加润滑油。
检查各项安全措施。
设备转动时，叶轮是否有卡摩现象。
检查设备运转方向是否正确。
设备减振器是否位移。
轴承温度是否过高（滑动轴承≤70℃；滚动轴承≤80℃）。
2、水泵单机无负荷试运转
水泵试运转前应注油并填满填料；
法兰连接并密封装置不得渗漏；
叶轮与壳体不应相摩擦；
各部分阀门应灵活；
叶轮旋转方向正确。
3、空调机内表冷器和喷水装置试运转
检查各管道水压正常，是否渗漏；
表冷器水排放是否通畅；
喷淋装置喷嘴是否齐全；
挡水板过水量是否正常；
加湿水泵是否运转正常。
4、空调过滤装置试运转是否按设计和产品说明书进行安装
5、制冷机组试运转
6、冷却塔试运转
检查风机转向是否正确；
布水器的布水是否均匀；
补水系统是否正正常。
空调系统空载联合运转
联合试运转是在系统无负荷的情况下，同时启动运行。在进入正常运行阶段，应进行以下项目测试和调整：
1、通风机的风量、风压、转速以及电流；
2、风系统以及风口的风量测试和平衡，偏差不应大于10%；
3、制冷系统压力、温度、流量和冷热量的测试与调整，各项参数符合相关技术文件。
注：系统联合调试运行不小于8h。
空调系统带生产符合综合性能调试
根据工艺和设计要求应进行以下测试和调整：
1、室内空气参数的测定和调整；
2、室内气流组织的测定；
3、室内洁净度和正压的测定；
4、室内噪声的测定；
5、BA参数整定和联动调试。
