GB 50457-2019

医药工业洁净厂房设计标准

(二）

8.1 一般规定

8.1.1医药工业洁净厂房的建筑平面和空间布局应根据医药工艺的生产要求确定,并应具有适当的灵活性。主体结构宜采用框架结构体系,选用合理柱网,不宜采用砌体结构休系。

8.1.2医药工业洁净厂房主休结构的耐久性应与室内装备和装修水平相适应,并应具有一定的耐火、抵抗温度变形及不均匀沉降的性能。建筑变形缝不宜穿越洁净室;当必须穿越时应采取保证洁净室气密性的措施。洁净度级別为A级、B级、C级时,变形缝不应穿越洁净室

8.1.3建筑围护结构的材料应满足保温、隔热、耐火、防潮等要求

8.1.4医药洁净室应设置技术夹层或技术夹道。穿越楼层的竖向管线需暗敷时,宜设置技术竖井。技术夹层、技术夹道和技术竖井的形式、尺寸和构造,应满足风管、动力管线、工艺管道及辅助设备的安装、检修和防火要求。

8.1.5医药洁净室内的通道宽度应满足物流运输、设备搬运及人员疏散的要求,物流通道宜设置防撞构件

8.1.6当厂房包含一般生产和洁净生产时,其平面布局和构造处理应避免一般生产对洁净生产产生不利影响。

8.2防火和疏散

8.2.1医药工业洁净厂房的耐火等级不应低于二级。

8.2.2医药工业洁净厂房的火灾危险性类别及防火分区划分,应符合现行国家标准《建筑设计防火规范》GB50016的有关规定,并应满足下列要求

1. 当一座厂房内存在不同的火灾危险性生产时,宜按其火灾危险性将厂房分隔为不同的防火分区,各防火分区可按各自的火灾危险性类别进行防火设计。

2. 当厂房的一个防火分区内存在不同火灾危险性生产时,应按现行国家标准《建筑设计防火规范》GB50016确定该防火分区的火灾危险性。

3. 同一防火分区内不同类别的生产区之间应做防火分隔,甲类、乙类生产区和其他生产区之间应采用防火、防爆隔墙完全分隔。当必须与其他生产区连通时,连通处应设门斗。


8.2.3厂房内每一防火分区的最大允许建筑面积,应符合现行国家标准《建筑设计防火规范》GB50016的有关规定

8.2.4医药生产区的顶棚和墙板及其夹芯材料应为不燃烧体,且不应采用有机复合材料。顶棚和墙板的耐火极限不应低于0.5h,疏散走道顶棚和墙板的耐火极限不应低于1.0h。疏散走道上窗的耐火极限不宜低于0.5h。

8.2.5技术竖井井壁应为不燃烧体,其耐火极限不应低于1.0h,井壁上的检査门应采用丙级防火门。竖井内各层楼板处,应采用相当于楼板耐火极限的不燃烧体作防火封堵。穿越防火分隔墙的管线周围空隙,应采用耐火材料封堵

8.2.6同一厂房内,按本标准第5.1.7条必须严格分开的药品生产区之间的隔墙宜采用实体墙分隔至上层楼板底·隔墙的耐火极限不应低于2.0h

8.2.7医药工业洁净厂房安全出口、安全疏散门的设置应符合下列规定

1. 厂房的每个防火分区、一个防火分区内的每个楼层以及每个相对独立的洁净生产区的安全出口或安全疏散门的数量应符合现行国家标准《建筑设计防火规范》GB50016的有关规定。

2. 安全出口或安全疏散门应分散布置,并应设明显的疏散标


9.1 一般规定

9.1.1药品生产环境空气洁净度级别的确定应符合本标准第3.2.1条和第3.2.2条的规定,医药洁净室内有多种工序时,应根据生产工艺要求,采用相应的空气洁净度级别。

9.1.2医药洁净室的气流流型应根据空气洁浄度级别确定,并应符合本标准第9.3节的规定。

9.1.3医药洁浄室內温度、湿度、压差、噪声等环境参数的控制,应符合本标准第3.2节的规定。

9.1.4医药洁净室内的新鲜空气量,应取下列两项中最大值：

1. 补偿室内排风量和保持室内正压所需新鲜空气量之和;

2. 保证供给室内每人新鲜空气量不小于40m3/h

9.1.5医药洁净室与周围的空间应按生产工艺要求维持相应的正压差或负压差。

9.1.6医药洁净室內不应采用散热器供暖。

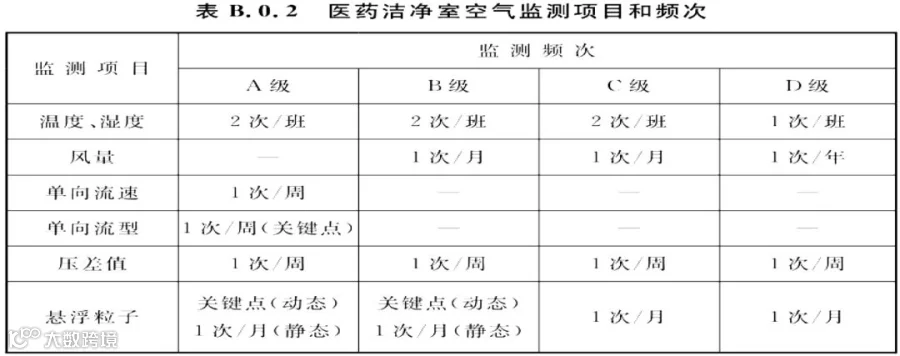

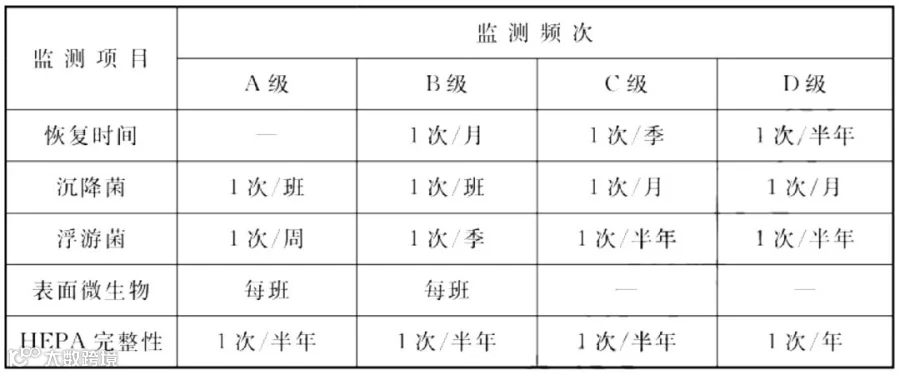

9.1.7医药洁净室内的空气监测和净化空气调节系统维护要求可按本标准附录B的规定。

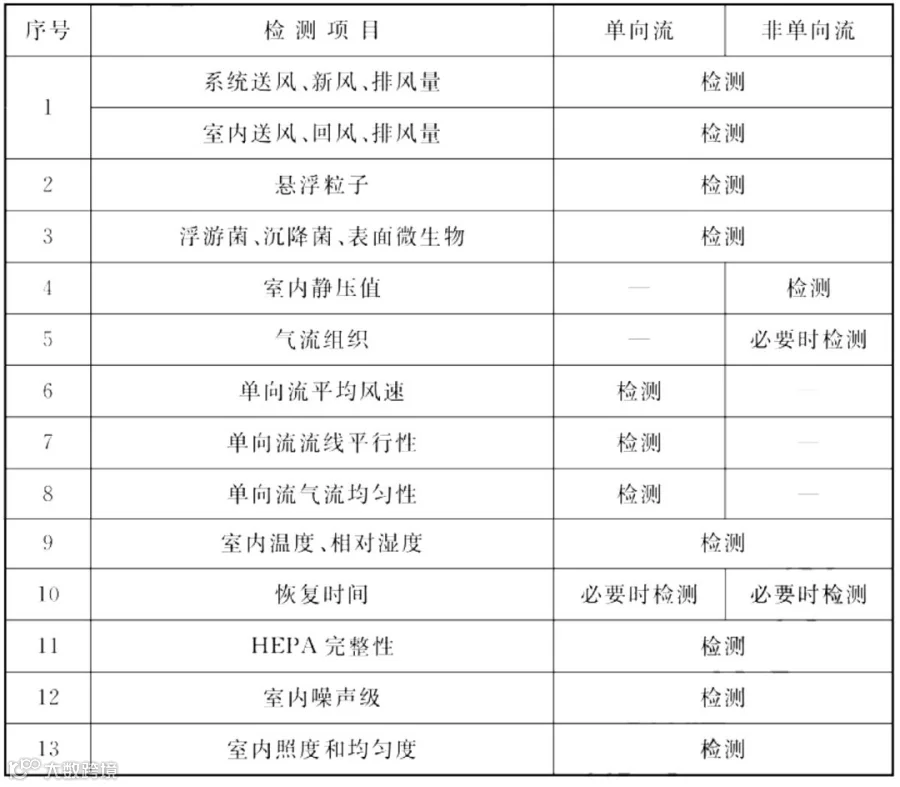

9.1.8医药洁净室內净化空气调节系统的确认可按木标准附录C的规定。

9.2净化空气调节系统

9.2.1医药洁净室空气净化处理应根据空气洁净度级别要求合理选用空气过滤器。

9.2.2空气过滤器的选用和布置方式应符合下列规定：

1. 中效空气过滤器宜集中设置在净化空气处理机组的正压段。

2. 高效空气过滤器宜设置在浄化空气调节系统的末端。服务于无菌药品生产的净化空气调节系统空气过滤器应设置在系统的末端。


3. 在回风和排风系统中,高效空气过滤器及作为预过滤的中效过滤器应设置在系统的负压段。


4. 空气过滤器应按小于或等于额定风量选用。


5. 设置在同一医药洁净室内的高效过滤器运行时的阻力和效率宜相近。


6. 高效过滤器的安装位置与方式应密封、可靠,易于检漏和更换。


9.2.3净化空气调节系统的设置应符合下列规定

1. 净化空气调节系统与一般空气调节系统应分开设置

2. 无菌与非无菌生产区的净化空气调节系统应分开设置;

3. 含有可燃、易爆或有害物质的生产区应独立设置;

4. 运行班次或使用时间不同时宜分开设置;

5. 对温度、湿度参数控制要求差别大时宜分开设置。

9.2.4净化空气调节系统在下列生产场所中的空气不应循环使用:

1. 生产中使用有机溶媒,且因气体积聚可构成爆炸或火灾危险的工序;

2. 三类(含三类)危害程度以上病原体操作区;

3. 放射性药品生产区。

9.2.5净化空气调节系统设计应合理利用回风。但下列生产场所的空气不应循环使用:

1. 生产过程中散发粉尘的工序,当空气经处理仍不能避免交叉污染时;

2. 生产过程中产生有害物质、异味、大量热湿或挥发性气体的工序。




9.2.6生产过程中散发粉尘较集中的设备或区域应设置除尘设施。采用单机除尘时,除尘器应设置在靠近发尘点的机房内;机房门向医药洁浄室方向开启的.机房內环境要求应与医药洁净室相同。间歇使用的除尘系统,应有防止医药洁净室压差变化的措施。

9.2.7净化含有爆炸危险性粉尘的除尘系统,应采用有泄爆和防静电装置的防爆除尘器。防爆除尘器应设置在排尘系统的负压段,并应设置在独立的机房内或室外。

9.2.8医药洁净室的排风系统应符合下列规定:

1. 对于甲类、乙类生产区的排风系统,应采取防火、防爆措施

2. 当废气中有害物浓度超过国家或地方排放标准时,废气排入大气前应采取处理措施

3. 特殊性质药品生产区的排风系统应符合本标准第9.6.2条的规定。


9.2.9医药洁净室的排风系统尚应符合下列规定:

1. 应采取防止室外气体倒灌的措施;

2. 对含有水蒸气和凝结性物质的排风系统,应设置坡度及排放口。

9.2.10净化空气调节系统应为医药洁浄室的消毒灭菌提供必要的手段和设施。当医药洁净室的消毒灭菌方式需利用净化空气调节系统作为通风设施时,应配置相应的消毒排风设施。

9.2.11不同净化空气调节系统的排风系统、散发粉尘或有害气体区域的排风系统宜单独设置。

9.2.12下列情况的排风系统应单独设置

1. 排放介质毒性为《职业性接触毒物危害程度分级》中规定的中度危害以上的区域;

2. 排放介质混合后会加剧腐蚀、增加毒性、产生燃烧和爆炸危险性或发生交叉污染的区域;

3. 排放可燃、易爆介质的甲类、乙类生产区域。


9.2.13人员净化用室应送入与医药洁净室净化空气调节系统相同的洁净空气。人员净化用室应符合下列规定

1. 人员净化用室之间应保持合理的压差梯度。除有特殊要求外,应确保气流从洁净区经人员浄化用室流向非洁净区的空气流向

2. 人员净化用室后段静态级别应与其相应洁净区的级别相同。前段应有适当的洁净级别,换鞋和更换外衣可以设在清洁区。

3. 人员净化用室应有足够的换气量。

4. 特殊性质药品生产区,为阻断生产区空气外泄,人员净化用室中应按需要设置正压或负压气锁。


9.2.14送风、回风和排风的启闭应连锁。正压洁净室连锁程序为先启动送风机,再启动回风机和排风机;关闭时连锁程序应相反。

9.2.15无菌药品生产的洁净区净化空气调节系统应保持连续运行,维持相应的洁净级别。在非生产期间,净化空气调节系统可以采用低频运行等模式,但仍应保持医药洁净室相应级别和对周围低级别洁净区的正压。因故停机再次开启空气净化系统,应当进行必要的测试以确认满足其规定的洁净度级别要求

9.2.16医药洁净厂房中散发各类可燃、易爆气体的甲类、乙类生工序的通风和浄化空气调节系统设计应符合现行国家标准《建筑设计防火规范》GB50016、《工业建筑供暖通风与空气调节设计规范》GB50019的有关规定。

9.2.17散发有害气体或有爆炸危险气体的医药洁净室应设置事故排风装置,并应符合下列规定

1. 事故排风区域的换气次数不应小于12次/h;

2. 事故排风系统的通风构件和设备应满足相应的防腐或防爆要求;

3. 事故通风机的电器开关应分别设置在洁净室内和洁净室外便于操作的地点,当设置有害或可燃气体检测、报警装置时,事故通风系统宜与其联动,并保证事故通风系统电源可靠性;

4. 设有事故排风的场所不具备自然进风条件时,应同时设置补风系统,补风量应为排风量的50%~80%,补风机应与事故排风机连锁。


9.2.18医药工业洁净厂房防排烟设计应符合下列规定:

1. 高度大于32m的高层厂房(仓库)内长度大于20m的疏散走道,其他厂房(仓库)内长度大于40m的疏散走道应设置排烟设施。排烟风量应按走道面积计算

2. 丙类厂房内建筑面积超过300m2的房间应设置排烟设施;


3. 厂房设置机械排烟时,应同时设置补风系统,补风量不应小于排烟量的50%,补风空气应直接从室外引入,且机械送风囗或自然补风口应设在储烟仓之下;


4. 医药洁净室内的排烟口及补风口应有防泄漏措施,与其相连通的排烟及补风系统的进出风口处应设防止昆虫进入的措施。


9.2.19厂房中的空调、通风、冷冻等机电用房可不设排烟设施。

9.2.20浄化空气调节系统噪声超过允许值时,应采取隔声、消声、隔振等措施,消声设施不得影响医药洁净室的净化条件。

9.2.21医药洁净室的压差应符合本标准第3.2.5条的规定。净化空气调节系统应采取维持系统风量和各房间压差的措施

9.2.22下列医药洁净室应设置指示压差的装置:

1. 洁净室与非洁净室之间;

2. 不同空气洁净度级别的洁净室之间


3. 相同洁净级别生产区内,需要保持相对负压或正压的较重要的操作间;


4. 物料净化用室的气锁、人员净化用室各不同洁净级别的更衣室之间,用以阻断气流的正压或负压气锁;

5. 采用机械方式连续传送物料进出洁净室之间。

9.2.23下列医药洁净室应与相邻医药洁净室保持相对负压:

1. 生产过程中散发粉尘的医药洁净室;

2. 生产过程中使用有机溶媒的医药洁净室;

3. 生产过程中产生大量有害物质、热湿气体和异味的医药洁净室;

4. 青霉素类等特殊性质药品的精制、干燥、包装室及其制剂品的分装室;

5. 三类(含三类)危害程度以上的病原体操作区;

6. 放射性药品生产区。


9.2.24质量控制实验室空气调节系统的设置应符合下列规定:

1. 实验室空气调节系统应与药品生产区分开。

2. 无菌检査室、微生物限度检查室的空气洁净度级别,应符合本标准第5.1.25条的规定。

3. 放射性同位素检定室不应利用回风,室内空气应经过滤后直接排至室外。

4. 无菌检査室、微生物限度检査室、抗生素微生物检定室当各自单独设置空调系统时可各自单独回风;若合用空气调节系统时,微生物限度检查室、抗生素微生物检定室需直排,不应回风。

5. 阳性对照室不宜利用回风。

9.2.25中药生产中参照洁净区管理的工序,其空气调节和通风设计应符合下列规定

1. 应采取通风措施或设置空气调节系统;

2. 送入生产区域的空气应经过粗效、中效空气过滤器两级过滤,室內应保持微正压


3. 生产过程中散发粉尘、有害物的房间应设置除尘或排风系统。


9.2.26洁净度级别为A级区的单向流装置应符合下列规定

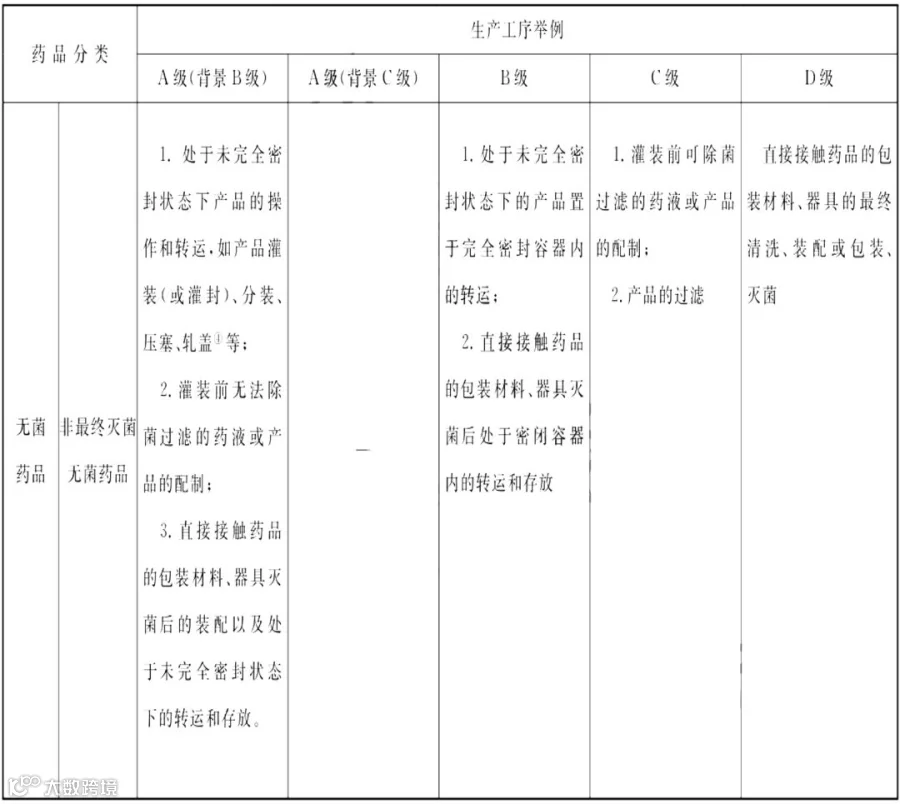

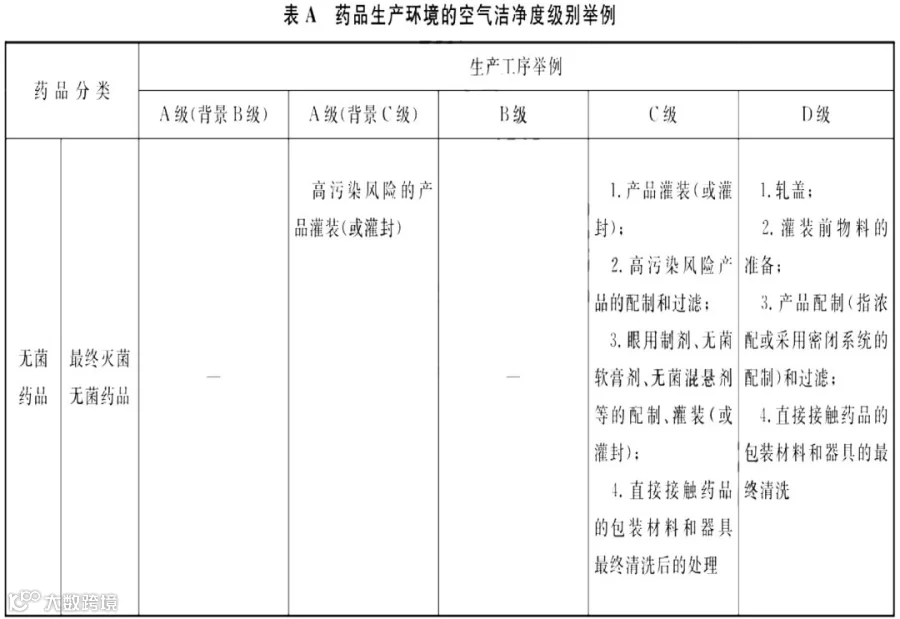

1. 应覆盖无菌药品生产的暴露工序及本规范附录A规定的全部区域

2. 当单向流装置面积较大,且采用室内循环风运行时,应采取减少空气洁净度A级区域与室内周围环境温差的措施,空气洁净度A级区域内的温度不应超过室內设计温度2℃,并不应高于24℃。

3. 空气洁净度A级的单向流装置应采用侧墙下部或地面格栅回风


4. 局部空气洁净度A级的单向流装置外缘必要时宜设置围挡,围挡高度宜低于操作面。


5. 当单向流装置采用风机过滤器机组或层流罩组合时,送风量应能调节。其终阻力的叠加噪声应符合本标准第3.2.7条的规定。


6. 单向流装置的设置应便于安装、维修及更换空气过滤器


9.2.27净化空气调节系统的空气处理机组应符合下列规定:

1. 空气处理机组应有良好的气密性,机组内静压保持1kPa时,漏风率不得大于1%。

2. 空气处理机组内表面应光滑、耐腐蚀和易于清洁。


3. 空气处理机组应有良好的绝热性能,外表面不得结露。


4. 空气处理机组的送风机应按净化空气调节系统的总风量和总阻力选择。风机选用风量应在系统计算风量上附加5%~10%;计算系统总阻力时,各级空气过滤器的阻力应按其初阻力的1.5倍~2.0倍计算。

5. 空气处理机组中的送风机宜采用自动调速装置。


6. 空气处理机组的整体结构应有足够的强度,在运输、安装及运行时不得出现机组外壳变形。


9.2.28医药洁净室净化空气调节系统应保证其充分的运行可靠性,置备必要的备品备件。服务于无菌生产洁净室的净化空气调节系统宜按二级负荷提供电源。

9.2.29对于有多套空气处理机组集中布置并同时运行的净化空气调节系统·宜采用新风集中处理的方式,并应设置避免各空气调节系统的新风量在运行中相互干扰和影响的措施

9.2.30服务于无菌生产核心区域的净化空气调节系统,其空气处理加湿用蒸汽源宜采用纯化水制备的纯蒸汽

9.3气流流型和送风量

9.3.1气流流型的设计应符合下列规定

1. 气流流型应满足空气洁净度级别的要求,空气洁净度为A级时,气流应采用单向流流型。

2. 空气洁净度为B级、C级、D级时,气流应采用非单向流流型。非单向流气流流型应减少涡流区。


   在混合气流的医药洁净室内,气流流向应从该空间洁浄度较高一端流向略低一端


3. 医药洁净室气流分布应均匀。气流流速应满足生产工艺、空气洁净度级别和人体卫生的要求。


9.3.2医药洁净室气流的送风、回风方式应符合下列规定:

1. 医药洁净室气流的送风、回风方式应符合表9.3.2的规定。




   表9.3.2医药洁净室气流的送风、回风方式






2. 散发粉尘或有害物质的医药洁净室不应采用走廊回风,且不宜采用顶部回风。

1. 单向流区域内不宜布置洁净工作台,在非单向流医药洁净室内设置单向流洁净工作台时,其位置宜远离回风口;

2. 易产生污染的工艺设备附近应设置排风口


3. 有局部排风裝置或需排风的工艺设备,宜布置在医药洁净室下风侧;


4. 有发热量大的设备时,应有减少热气流对气流分布影响的措施;


5. 余压阀宜设置在洁净空气流的下风侧。


9.3.4医药洁净室的送风量应取下列各项计算所得的最大值:

1. 维持洁净度级别要求所需的送风量。送风量根据室内产生的微粒数计算确定。

2. 维持洁净度级別所需的¨恢复时间”确定的送风量。


3. 根据室内热湿负荷计算确定的送风量。


4. 向医药洁净室内供给的新鲜空气量。


9.4风管和附件

9.4.1风管断面尺寸应满足对内壁清洁处理的要求,并宜设置清扫口。风管应采用不易脱落颗粒物质、不易锈蚀,且耐消毒的材料。

9.4.2净化空气调节系统应按需要设置电动密闭阀、风量调节阀、防火阀、止回阀等附件。各医药洁净室的送风、回风管段应设置风量调节装置。

9.4.3下列情况的通风、净化空气调节系统的风管应设置温度为70℃的防火阀

1. 穿越防火分区处

2. 穿越通风、空气调节机房的房间隔墙和楼板处;

3. 穿越重要或火灾危险性大的场所的房间隔墙和楼板处;

4. 穿越防火分隔处的变形缝两侧;

5. 竖向风管与每层水平风管交接处的水平管段上。

9.4.4服务于爆炸危险场所的风管穿越甲类、乙类生产区的隔墙或防爆隔墙时,应设置防火阀和止回阀。厂房内用于有爆炸危险场所的排风管道,严禁穿过防火墙和有爆炸危险的房间隔墙。

9.4.5医药洁净室浄化空气调节系统的风管和调节阀,以及高效空气过滤器的保护网、孔板和扩散孔板等附件的制作材料和涂料,应根据输送空气洁净度级别及所处空气环境条件确定。

9.4.6医药洁净室内排风系统的风管、调节阀和止回阀等附件的制作材料和涂料,应根据排除气体的性质及所处空气环境条件确定。

9.4.7用于医药洁浄室的送风管、排风管、风阀及风口的制作材料和涂料应耐受消毒剂的腐蚀。

9.4.8在空气过滤器前、后应设置测压装置。在新风管、送风、回风和排风总管上应设置风量测定装置。各系统末端的高效空气过滤器均应设置检漏孔,且各系统末端高效空气过滤器设置的压差计不宜少于2个。

9.4.9风管、附件及辅助材料的耐火性能,应符合现行国家标准《洁净厂房设计规范》GB50073的有关规定。

9.5监测与控制

9.5.1医药工业洁净厂房应设置浄化空气调节系统自动监测与控制装置,包括参数检测、参数与设备状态显示、自动调节与控制工况自动转换、设备连锁、自动保护与报警、能量计量以及中央监控与管理等。系统设置应优先满足生产工艺要求,并应根据建筑物的功能与标准、系统类型、设备运行以及节能要求等因素,通过技术经济比较确定。

9.5.2在净化空气调节系统运行中,应对静态、动态条件下的医药洁净室的空气洁净度,温度、湿度,室内压差值,单向流速度及流型等与运行有关的参数进行监测和记录,并应设置关键参数超限报警

9.5.3无菌生产洁净室的空气悬浮粒子应进行静态和动态监测,微生物应进行动态监测。

9.5.4无菌生产的关键操作区应对空气悬浮粒子进行动态连续监测。连续监测系统宜与净化空气调节系统的控制系统分开设置。

9.5.5医药工业洁净厂房中的供暖系统、通风系统、除尘净化系统、空气调节系统、空气调节冷热源和空气调节水系统的监测和控制,传感器、执行器的选择和使用应符合现行国家标准《工业建筑供暖通风与空气调节设计规范》B50019的有关规定。

9.5.6净化空气调节系统风管内或医药洁净室内的传感器、执行器应根据环境条件选用防尘型、防腐型或防爆型等。

9.5.7净化空气调节系统的正常生产模式、非生产模式、消毒模式之间宜自动切换。

9.5.8净化空气调节系统的电加热及电加湿应与送风机连锁,并应设置无风和超温断电保护。采用电加湿时应设置无水保护。热器的金属风管应接地。

9.5.9防排烟系统的检测、监视与控制应符合国家现行有关防火规范的规定;与防排烟系统合用的通风空气调节系统应按消防设施的要求供电,并在火灾时能切换到消防控制状态:风道上的防火阀宜具有位置反馈功能。医药淸浄室的浄化空气调节系统不宜兼作机械排烟系统。

9.6生产特殊性质药品医药洁净室的要求

9.6.1服务于下列特殊性质药品生产的净化空气调节系统应独立设置,其排风口应位于其他药品净化空气调节系统进风口全年最小频率风向的上风侧,并应高于该建筑物屋面和净化空气调节系统的进风口

1. 青霉素类等高致敏性药品

2. 卡介苗类和结核菌素类生物制品、血液制品

3. β-内酰胺结构类药品;


4. 性激素类避孕药品;


5. 放射性药品;


6. 某些激素类药品、细胞毒性类药品、高活性化学药品


7. 强毒微生物和芽孢菌制品等有菌(毒)操作区。


其中第1款~第5款药品生产线(车间或区域)的空气调节系统机房应独立设置。

9.6.2特殊性质药品生产区排风系统的空气均应经高效空气过滤器过滤后排放。

9.6.3特殊性质药品生产区排风系统的空气过滤器宜采用袋进袋出安全型高效过滤器。

9.6.4二类(含二类)危害程度以上的病原体操作区,应将排风系统的高效空气过滤器安装在医药洁净室内的吸风口,且对高效过滤器进行原位消毒和定期检漏。

9.6.5特殊性质药品的生产区应采取防止空气扩散至其他相邻区域的措施。

10.1一般规定

10.1.1医药洁净室的给水排水干管应敷设在技术夹层、技术夹道、技术竖井内,或地下埋设。

10.1.2医药洁浄室内应少敷设管道,与本区域无关管道不宜穿越,引人医药洁浄室内的支管宜暗敷。当明敷时,应采用不锈钢管或其他不影响洁净要求的材质

10.1.3医药洁净室內的管道外表面应采取防结露措施。防结露外表层应光滑、易于清洗,不应对医药洁净室造成污染。

10.1.4给水排水支管穿越医药洁净室顶棚、墙板和楼板处应设置套管,管道与套管之间应密封,无法设置套管的部位应采取密封措施。

10.2给水

10.2.1医药工业洁净厂房应根据生产、生活和消防等各项用水对水质、水温、水压和水量的要求,分别设置直流、循环或重复利用的给水系统。

10.2.2给水管材的选择应符合下列规定:

1. 生活给水管应选用耐腐蚀、安装连接方便的管材,可采用塑料给水管、塑料和金属复合管、铜管、不锈钢管及经防腐处理的钢管;

2. 循环冷却水管道宜采用钢管;


3. 管道的配件材料应与管道材料相适应。


10.2.3医药工业洁净厂房周围宜设置洒水设施

10.3排水

10.3.1医药工业洁净厂房的排水系统,应根据生产排出的废水性质、浓度、水量等确定。有害废水应经废水处理,达到国家排放标准后排出。

10.3.2医药洁净室內的排水设备以及与重力回水管道相连的设备,应在其排出口以下部位设置水封装置,水封高度不应小于50mm。医药洁净室的排水系统应设置透气装置。工艺设备的排水口应设置空气阻断装置。

10.3.3排水立管不应穿过空气洁净度A级、B级的医药洁净室;排水立管穿越其他医药洁净室时,不应设置检查口。

10.3.4医药洁净室内地漏的设置应符合下列规定:

1. 空气洁净度A级、B级的医药洁净室内不应设置地漏;

2. 空气洁净度C级、D级的医药洁净室内宜少设置地漏,需设置时,地漏材质应不易腐蚀,内表面光洁、易于清洗、有密封措施,并应耐消毒灭菌;


3. 医药洁净室内不宜设置排水沟。


10.3.5医药工业洁净厂房内应采用不易积存污物并易于清扫的卫生器具、管材、管架及其附件

10.3.6排水管道材料的选择应符合下列规定:

1. 排水管道应选用建筑排水塑料管及管件,也可选用不锈钢管及管件和柔性接口机制排水铸铁管及管件

2. 当排水温度大于40C时,应选用金属排水管或耐热塑料排水管。

10.4消防设施

10.4.1医药工业洁净厂房消防设计应符合现行国家标准《建筑设计防火规范》GB50016和《消防给水及消火栓系统技术规范》GB50974的有关规定。

10.4.2医药工业洁净厂房消防设施的设置应根据生产的火灾危险性分类、建筑耐火等级、建筑物体积以及生产特点等确定。

10.4.3医药工业洁净厂房消火栓的设置应符合下列规定:

1消火栓宜设置在非洁净区域或空气洁净度级别低的区域。设置在医药洁净区域的消火栓应嵌人安装。

2消火栓的栓口直径应为65mm,配备的水带长度不应大于25m,水枪喷嘴口径不应小于19mm。

10.4.4当医药工业洁净厂房内设置自动喷水灭火系统时,除应符合现行国家标准《自动喷水灭火系统设计规范》GB50084的有关规定外,尚应符合下列规定

1. 当设置自动喷水灭火系统时,宜采用湿式自动喷水系统

2. 空气洁净度在B级及以上医药洁净室,不宜设置喷头。


10.4.5医药工业洁净厂房的设备层及可通行的技术夹层和技术夹道内应设置消火栓和灭火器。

10.4.6医药工业洁浄厂房配置的灭火器应符合现行国家标准《建筑灭火器配置设计规范》GB50140的有关规定。

10.4.7医药工业洁净厂房内放置贵重设备仪器、物料的场所设置固定灭火设施时除应符合现行国家标准《建筑设计防火规范》(B50016的有关规定外,尚应符合下列规定:

1. 当设置气体灭火系统时,不应采用卤代烷以及能导致人员窒息的灭火剂;

2. 当设置自动喷水灭火系统时,宜采用预作用式自动喷水装置。


10.4.8消防给水管道材料的选择应符合下列规定

1. 消火栓系统应采用热浸锌镀锌钢管等金属管材及相应的管件;

2. 自动喷水灭火系统应采用内外热镀锌钢管,也可采用铜管、不锈钢管和相应的管件。


11.1配电

1.1.1医药工业洁浄厂房的用电负荷等级和供电要求,应根据现行国家标准《供配电系统设计规范》GB 50052的有关规定和生产工艺确定。净化空气调节系统用电负荷、照明负荷宜由变电所专线供电

11.1.2医药工业洁净厂房的电源进线应设置切断装置。切断装置宜设置在医药浄区域外便于操作管理的地点

11.1.3医药工业洁净厂房的消防用电设备的供配电设计应符合现行国家标准《建筑设计防火规范》B50016的有关规定

11.1.4医药清浄室内的配电设备应选择不易积尘、便于擦拭和外壳不易锈蚀的小型加盖暗装配电箱及插座箱。医药洁净室内不宜设置大型落地安装的配电设备,功率较大的设备宜由配电室直接供电

11.1.5医药工业洁浄厂房内的配电线路宜按生产区域设置配电回路。

11.1.6医药工业洁浄厂房通风系统的配电线路宜根据不同防火分区设置配电回路

11.1.7医药洁净室內的电气管线宜敷设在技术夹层或技术夹道内·管材应采用非燃烧体。医药洁浄室內连接至设备的电线管线和接地线宜暗敷。明敷时,则电气线路保护管应采用不锈钢或其他不污染环境的材料,接地线应采用不锈钢材料

11.1.8医药洁净室内的电气管线管口.以及安装于墙上的各种电器设备与墙体接缝处均应密封。

11.2照明

11.2.1 药品生产区内的照明光源宜采用高效荧光灯。当生产工艺有特殊要求时,也可采用其他光源

11.2.2药品生产区内应选用外部造型简单、密封良好、表面易于清洁消毒的照明灯具

11.2.3医药洁净室内的照明灯具可采用吸顶明装或嵌入顶棚安装的方式,灯具与顶棚之阊应密封可靠,密封材料应能耐受洁净室的日常清洁和消毒。灯具的检修和更换应避免对洁净室环境造成不利影响

需设置紫外线消毒灯的房间，其控制开关应设置在房间外

11.2.4医药洁净室应根据实际工作的要求设置照明,并应符合本标准第3.2.6条的要求

11.2.5医药洁浄室主要工作室一般照明的照度均匀度不应小于0.7

11.2.6有爆炸危险的医药洁净室,照明灯具的选用和安装除满足洁浄室的要求外,尚应符合现行国家标准《爆炸危险环境电力装置设计规范》GB50058的有关规定

11.2.7医药工业洁浄厂房内应根据需要设置备用照明,并应满足所需场所或部位活动和操作的最低照明

11.2.8医药工业洁净厂房内应设置消防应急照明。在安全出口和疏散通道及转角处设置的疏散标志,应符合现行国家标准《建筑设计防火规范》GB 50016的有关规定。在消防救援窗处应设置红色应急照明灯。

11.2.9医药工业洁浄厂房的技术火层内宜按需要设置检修

11.3通信

11.3.1医药工业洁浄厂房内应设置与厂房内外联系的通信装置。医药洁净室内应选用不易积尘、便于擦拭、易于消毒灭菌的洁净电话

11.3.2医药工业洁净厂房可根据生产管理和生产工艺的要求设置闭路电视监视系统

11.3.3医药工业洁浄厂房的生产区(包括技术夹层)等应设置火灾探测器。医药工业洁净厂房生产区及走廊应设置手动火灾报警按钮和火灾声光报警器

11.3.4医药工业洁净厂房应设置消防应急广播。

11.3.5医药工业洁净厂房应设置消防控制室。消防控制室不应设置在医药洁净室内。消防控制室应设置消防专用电话总机

11.3.6医药工业洁净厂房的消防控制设备及线路连接、控制设备的控制及显示功能应符合现行国家标准《建筑设计防火规范》GB50016、《火灾自动报警系统设计规范》GB50116和《火灾自动报警系统施工及验收规范》B50166等的有关规定。医药洁净室内火灾报警联动控制消防设备应采用两个独立报警触发装置报警信号的“与”逻辑组合实施联动触发

11.3.7医药工业洁净厂房中可燃、助燃气体和可燃液体的储存使用场所、管道入口室及管道阀门等易泄漏的地方,应设置可燃气体探测器。有毒气体的储存和使用场所应设置气体检测器。报警信号应联动启动或手动启动相应的事故排风机,并应将报警信号送至控制室。

11.4静电防护及接地

11.4.1医药工业洁浄厂房应根据工艺生产要求采取静电防护措施。

11.4.2医药洁浄室内的防静电地面,其性能应符合下列规定:

1. 地面的面层应具有导电性能·并应保持长时阊性能稳定;

2. 地面的表层应采用静电耗散性的材料,其表面电阻率应为1.1×10^5Ω·cm~1.1×10^12Ω·cm或体积电阻率为1.0×10^4Ω·cm~1.0×10^11Ω·cm;

3. 地面应采取导电泄放措施和接地构造·其对地泄放电阻值为1.0×105Ω·cm~1.0×10^9Ω·cm

11.4.3医药洁净室的净化空气调节系统宜采取防静电接地措施。

11.4.4  医药工业洁净厂房内产生静电危害的设备、流动液体、气体或粉体管道应采取防静电接地措施，其中有爆炸和火灾危险的设备和管道应符合现行国家标准《爆炸危险环境电力装置设计规范》GB 50058的有关规定。

11.4.5医药工业洁净厂房内不同功能的接地系统的设计应符合等电位联结的规定。

11.4.6接地系统宜采用综合接地方式，且应符合现行国家标准《交流电气装置的接地设计规范》GB/T50065的有关规定。医药工业洁净厂房的防雷接地系统设计应符合现行国家标准《建筑物防雷设计规范》GB50057的有关规定。

附录A  药品生产环境的空气洁净度级别举例

附录B  医药洁净室的维护管理

B.0.1医药洁净室的使用应符合下列规定:

1. 人员应按本标准第5.2.4条的净化程序出入医药洁净室限制非本区域人员的进入

2. 物料、工器具、设备等进入医药洁净室前必须净化,进入无菌生产洁浄室前还须消毒灭菌。物料、工具器具、设备等净化和消毒灭菌后,应经传递窗或气锁进入医药洁净室


3. 医药洁浄室的浄化空气调节系统应保持洁净室内相应洁净度级别和正压,并有防止室内结露的措施


4. 当医药洁净室采用高度真空吸尘器进行清扫时,必须定期检查吸尘器排气口的含尘浓度


B.0.2医药洁净室空气监测应符合下列规定:

1. 应对医药洁净室空气定期监测。监测项目和频次应符合表B.0.2的规定。特殊要求的医药洁净室另行规定



   注:设有在线监测系统时,日常监测频次可减少。





2. 下列情况应更换高效过滤器

   1)气流速度降低.即使更换初效、中效空气过滤器后.气流速度仍不能增大时

   2)高效空气过滤器的阻力达到初阻力的1.5倍~2倍时;

   3)高效空气过滤器出现无法修补的渗漏时。

B.0.3医药洁净室的维护应符合下列规定：

1. 医药洁净室的维护管理应包括对浄化空气调节系统、生设备、设施和操作人员的管理。应建立相应的管理制度和记录

2. 使用具有腐蚀、易燃易爆等有毒有害物品的医药洁净室应有相应的安全措施。

3. 应建立医药洁净室计划检修制度,对净化空气调节系统实行定期检修、保养制度,检修、保养记录应存档。

附录C  医药洁净室的验证

C.0.1医药洁净室的验证应包括下列内容:

1. 医药洁净室的验证,应包括室内系统及设施,如净化空气、工艺用水等系统及设施的设计确认、安装确认、运行确认和性能确认;

2. 系统设计确认,应包括对满足用户需求的各项设计原理、实施计划做深化的设计审核;

3. 系统及设施的安裝确认,应包括各分部工程的外观检査和单机试运转;

4. 系统及设施的运行确认,应在安装确认合格后进行。内容应包括带冷(热)源的系统联合试运转,并不应少于8h;

5. 医药洁净室的综合性能确认,应包括表C.0.1项目的检测和评价。

表C.0.1医药洁净室综合性能评定检测项目

C.0.2医药洁净室的验证，应符合下列现行国家标准的有关规定:

《洁净室施工及验收规范》GB50591;

《医药工业洁净室(区)悬浮粒子的测试方法》GB/T16292;

《医药工业洁净室(区)浮悬菌的测试方法》GB/T 16293;

《医药工业洁净室(区)沉降菌的测试方法》GB/T 16294;

《表面微生物测试方法》;

《药品生产质量管理规范》(2010年修订);7《中华人民共和国药典》(2015版)。

C.0.3医药洁净室 的验证应包括下列文件:

1. 医药洁净室主要设计文件和竣工图;

2. 主要设备的出厂合格证书、检验文件;

3. 设备开箱检查记录、管道压力试验记录、管道系统吹洗脱脂记录、风管漏风记录、竣工验收记录;


4. 单机试运转、系统联合试运转和医药洁净室性能测试记录。

 本标准用词说明

1为便于在执行本标准条文时区别对待，对要求严格程度不同的用词说明如下:

1)表示很严格,非这样做不可的:

正面词采用“必须”,反面词采用“严禁”;

2)表示严格，在正常情况下均应这样做的:
正面词采用“应”反面词采用“不应”或“不得”;

3)表示允许稍有选择，在条件许可时首先应这样做的:
正面词采用“宜”,反面词采用“不宜”;

4)表示有选择,在一定条件下可以这样做的,采用“可”。

2  条文中指明应按其他有关标准执行的写法为:“应符....的规定”或“应按....执行”。
