电子工程的建设是要为电子产品的生产提供可靠的环境条件，生产环境与电子产品生产有着密切的关系，合适的生产环境，可以提高产品的性能、成品率及可靠性，否则会对产品生产造成十分大的影响。LED/液晶/线路板制造是一种高度精密化的工业，一些细微的环境或操作变动都有可能影响其制造成品的质量，因此制造过程均要求在严格控制下的洁净室中操作。洁净室是一个采用层层过滤以去除空气中微粒存在，并控制室内温度与湿度于恒定状态的密闭空间。LED/液晶/线路板芯片制备到器件封装，对生产环境空气品质都有较高的要求，生产环境中的空气品质与成品率和产品品质密切相关；在众多的工艺环节中，哪个工艺过程是防止污染的关键？
洁净度已经达标，为什么产品上仍有污染；相同的工艺和环境参数，为什么我们的能耗比别人高？怎样的洁净室规划设计方案是最节能的、最符合工艺要求的，投资省、运行费用低、生产效率高?
1、空气呈层流方式运动，使得室内悬浮粒子均在层流层中运动，则可避免悬浮粒子聚结成大粒子。
2、空气流速相对稳定，使尘埃粒子在空气中悬浮而不会积累沉降下来，室内空气也不会出现阻滞状况，进入室内的洁净空气，必须经过最少三级过滤，即初效、中效、高效过滤器，以到达净化空气要求；
3.室内新发生的污染物能够很快被层流空气带走，排出。
1、 净化设备工程,依据实际情况选用适宜的净化设备。
2、 地上工程，主要是考虑的疑问有：是否要带防静电功用。
3、 彩钢板工程，需要用哪些材料，包括彩钢板的保湿和防火功用。
5、 风管工程，需要考虑的要素有风管的压力和送风量。
风机过滤单元和高效送风口是无尘车间洁净室最佳的终端设备，选用它们有哪些诀窍？
1、 湿度的需要， 有些职业对湿度需要是比较严格，比如是电子，打印，，固体食物等等职业，别的一点便是静电，一般来说，湿度越低，静电就越强，选用无尘车间净化设备还要考虑到这方面的疑问。
2、 净化等级具体需要，一般来说，等级越高，对气流的方向的需要也会越高，若是这时选用风机过滤单元和空调柜机，势必会直接影响洁净度。
3、 温度的需要，风机过滤单元自带风机，能独立送风，因而不用连续中央空调风管相同可以作业，因而对温度需要不是很高的，可以选用风机过滤单元，也可以选用高效送风口。
四、无尘车间规划选用哪些材料及它有哪些特征？
1、无尘车间采用哪些方法可以减少产尘量？
a、选用原料：棉质产尘量最大，以下依次为棉、的确良、去静电纯涤纶、尼龙。
b、样式：大挂式发尘量最大，上下分装型次之，全罩型最少；
c、车间内的活动：动作时的产尘量一般是停止时刻3-7倍；
d、清洁：用溶剂洗刷的产尘量降至用一般水清洁的五分之一。
2、保湿性能好，强度高，隔热保温，芯材导热系数：λ<=0.041w/mk。
强度高：可作天花围护规划板材承重，抗弯抗压，一般洁净室比照少用梁柱。
3、施工方便，重量轻：10-14千克/平方米，相当于砖墙的1/30 ，净化厂房隔墙、顶板一般多选用50mm厚的夹板；并且彩钢板设备灵敏方便：施工周期短，车间可以依据出产需要进行调整，运用彩钢板墙体，车间改造施工更加方便。
4、送风过滤设备：高效送风口选用不锈钢结构，美观易清洁；冲孔网板用烤漆铝板，不生锈不粘尘，易清洁；送回风管道用热镀锌板制成，贴净化保温棉；
5、高效过滤器设备安装前，有必要对洁净室进行悉数清扫、擦净，净化空调系统内部。如有积尘，应再次清扫、擦净，到达清洁需要。如在技术夹层或吊顶内设备高效过滤器，则技术层或吊顶内也应进行悉数清扫、擦拭干净。

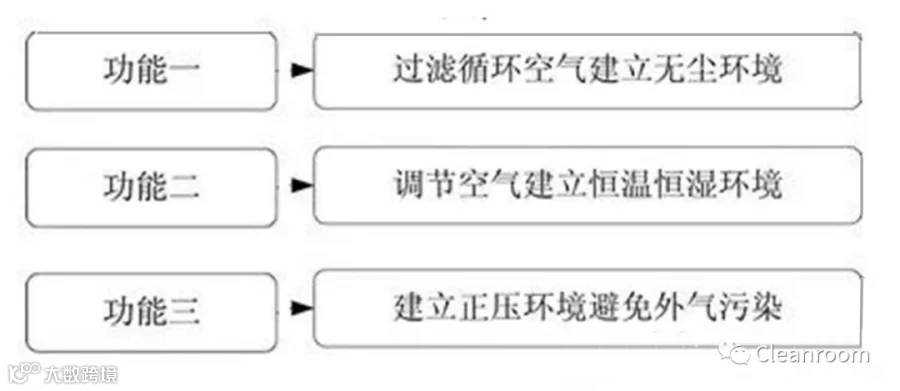

LED/液晶/线路板洁净室除了要完成上述的功能、目的外，因为制造过程中工艺生产设备都是在洁净室内操作的，以供生产工艺机台使用，洁净室与各系统关系如下：
为了达到洁净室的功能目的与制造过程设备支持以及系统动力需求、人员操作安全等，在洁净室的建造过程中，除了厂房的主体结构施工外，还有洁净建筑装饰施 工、净化空调系统及其风管、过滤器的施工安装、高纯水系统及其管线的安装、高纯气体系统（含特种气体供应等）及其管线安装、真空系统及其管线的安装、化学品供应系统及其管线的安装、各种排风和排气系统及其处理设备的安装、消防安全报警系统及其控制设备的安装、变配电、电气系统及其桥架、配管配线的安装、照明系统及灯具的安装、防微振装置的安装、生产工艺设备及其配管配线的安装等。
在上述众多的施工安装工程中，除了工期紧迫、交叉施工多、工序组织难度高外，更要遵循洁净室内的建造管理原则，因此，除非由具有丰富经验的专业管理团队来担任此艰巨任务，否则是难以圆满完成的。
作为置放生产机台主体的洁净室，其在整体工程的重要性不言而喻，做好洁净室的施工管理，就等于为未来生产的顺利成功打下了坚实的基础。洁净室功能目的的三大控制重点粉尘、温度、湿度，是由气密、回风、过滤、冷却、新风等来主宰，而完成这些功能的系统设备就是构成洁净室的主体：内装（吊顶、墙板）、DCC、 MAU、FFU。
六、案例：
下面，举个例子。该项目位于某某电子公司，无尘车间净化面积110m²，净化级别为1万级，设计吊顶天花为2.8m。
《洁净厂房设计规范》（GB50073-2001）；
《采暖通风与空气调节设计规范》（GBJ19-87）；
《通风与空调工程施工及验收规范》（GB50243-97）；
《洁净室施工及验收规范》（GB50041-92）；
某某电子公司提供的工艺平面布置图等有关技术参数要求；
5.3 厂房平面布置：
空调末端采用高效过滤器；洁净空调机所在的空间的楼板承重必须符合设备运行负荷要求。
a、洁净区域：洁净车间洁净度1万级面积约110m²；
洁净前区设人员换鞋区、更衣室、风淋室等，隔离外界污染。
洁净区人员流动方向：换鞋、一次更衣——风淋室——洁净车间。
在净化车间设安全门，便于人员疏散（进入风淋室前需做一道空气过滤）
洁净区物料流动方向：传递窗——洁净车间——传递窗——其它工序
b、其它区域：由甲方自行负责，不在本设计方案范围内。
5.4 洁净空调系统设计原则
投资合理原则：初投入符合经济节约的原则，又满足各生产岗位对温度、湿度、洁净度等洁净环境的要求；
运行经济原则：考虑节约能源、运行可靠、维护简单，减少日后运行及维护费用。节约的运行费用符合长期的经济原则。
耐用原则：壁板选用优质PU彩钢板；主机等主要材料选用著名厂家品牌。
技术先进原则：净化系统送风口采用定风量阀设计，配合环境监测系统，保证洁净区各参数恒定，节省能耗。
5.5 洁净系统方案：
系统流程：新风经过滤后与回风混合，进入风冷空调机，通过中效过滤器，经末端低阻力高效过滤器后将符合温湿度、洁净度要求的空气送入洁净室。
气流组织：1万级间全部采用上送两侧回风，车间内利用柱位、侧墙做技术夹层回风道，接回风管道至空气处理机组。空气经粗、中高三级过滤器和温湿度处理后送入净房。新风系统进行组、中、二级过滤，以确保空气的含尘浓度较低，减少外部尘源影响，提高洁净室的净化效果，并大大延长高效过滤器的使用寿命，减少运行维护费用。新风量根据人员卫生新风要求(每人新风量＞35m³/h)，并保证洁净室内正压的要求经计算确定 (人员在20人以内)。
系统排风：有设备排风及工艺要求的房间排风，此系统由甲方确定方案。
5.6 冷冻站配置：
制冷主机：按照甲方要求，将空调系统分区1个，则空调主机设计为1台，采用风冷恒温恒湿型空调机，风量：12000m³/h，冷量34KW，热量36KW。
冷源容量配置方案：洁净车间设计冷负荷34KW，采用风冷恒温恒湿型空调机15匹，制冷量为34KW，满足要求。方案综合考虑空调系统实际运行的特点，不但有足够的装机容量，又能保证洁净厂房连续、可靠运行，而且一次投资节约及运行经济。
风管及保温：净化空调系统风道采用优质镀锌板制作，并按规范进行密封处理。除新风及排风管道外，所有风管均需保温。保温材料用优质铝箔玻璃棉毡/玻璃棉管：厚度40mm，24K，其导热系数在0.03kcal/mh℃以下，冷水管：50mm/56K保温棉。

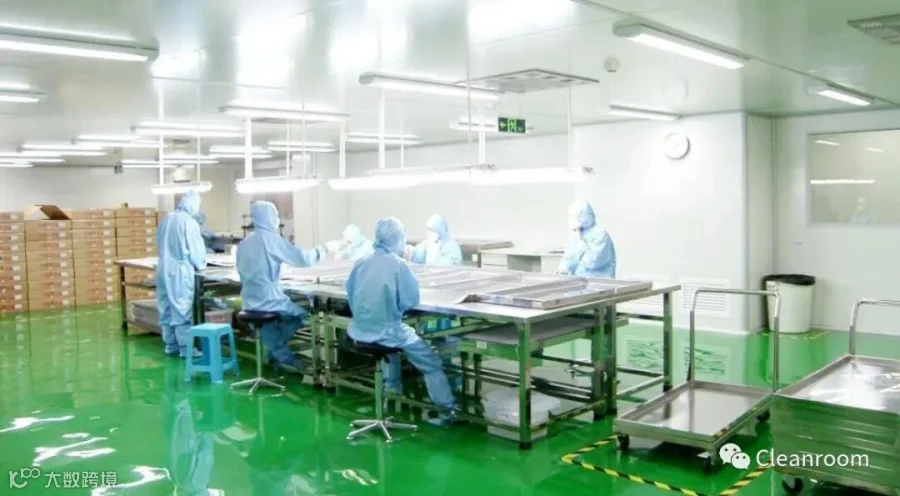

天花板：洁净区及生产区域用双层优质保温（PU）彩钢板，无尘明亮，色灰白，厚50mm。符合电子厂房洁净防静电要求。
间隔：洁净区及生?区用双面彩钢保温（PU）板围护及间隔。洁净车间内间隔与地面及无花交角做圆弧及阴角接口，防积尘及易於卫生清洁。
密闭门：单扇门：900*2000，上做玻璃观察窗（同间隔墙平窗尺寸）,装通道锁，门及门框采用不湫钢制作。
地面：防静电规范 A.洁净区水泥地面经处理后做3mm防静电环氧地坪。符合欧洲EN548标准和要求。防火性能符合：DIN4102-1，B1级：抗燃烧性符合ISO06923：难燃：抗静电性＜+/-100V 抗化学性能符合EM423：耐稀酸、油脂、及乙醇、丙酮、石渍溶剂等。具有不吸尘、不吸灰的特性。
柱子：洁净区柱子用彩钢板全包边，并作回风技术夹层。
风淋室：按规范要求，洁净房的风淋室设计双人，2个。
洁净车间（1万级）用明装净室带罩防尘灯40WX2。
工作区照度＞250Lux, 走道照度＞100Lux,有精细加工操作区域可采用局部照明。
布线按国家规范执行，用穿线钢管暗敷，符合防火及用电规范。
所有管线穿过洁净区域均做好密封，线管线槽的内孔（内槽）应全密封。
进入净房的气管、水管也须做密封，能设置在顶棚上走的管道，设置在顶棚上，使车间整洁干净。
所有动力配电及插座由甲方负责。净化空调系统控制箱由设计方负责。照明、配电按国家有关规范及甲方要求，设计及制作，满足生产及管理对设备运行及控制的要求。
