案例：半透耳机效果

本周讲解下面这个案例

在这里你可以学到：

1.半透材质的制作

2.电路板节点的链接

3.打光逻辑

4.ps光效合成

那我们开始吧！

半透材质的制作

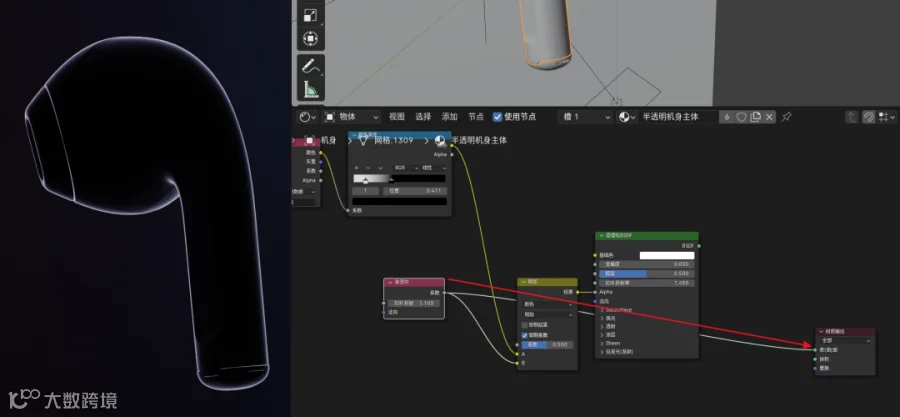

我们先看一下下面的材质和节点：

其实就是用菲涅尔和属性混合，先看单独的投射：

菲涅尔单独链接表面就是这种边缘白中间黑

所以链接透明通道上就是只显示边缘，调节菲涅尔的折射可以来控制它的白色边缘的大小

再看属性节点，我们也投射一下（ctrl+shift+鼠标左键）

边缘部分细节其实就是有一点灰色，这个作用就是和菲涅尔混合，更加突出他的边缘细节。也是用颜色渐变来控制属性的黑白分布

最后，我们利用他俩的相加，就可以拥有更多的边缘细节。

总结:原理其实也是黑透白不透，去掉了白色的部分，保留了黑色的部分。

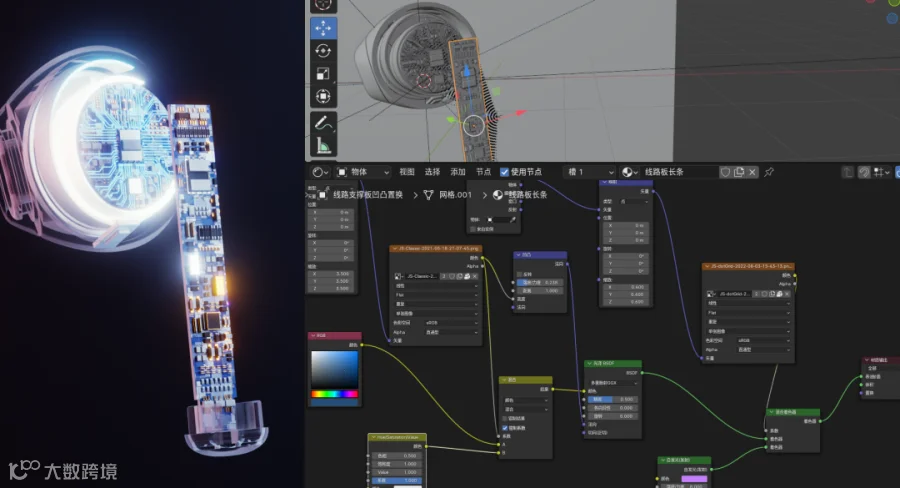

电路板节点的链接

其实他是有两部分组成的，第一部分是底板，然后是上面的这些电路模型，电路模型材质部分我就不讲解了，都是一些常用的材质，大家可以发翻阅我前面的案例。

接下来着重讲解这个底版部分：

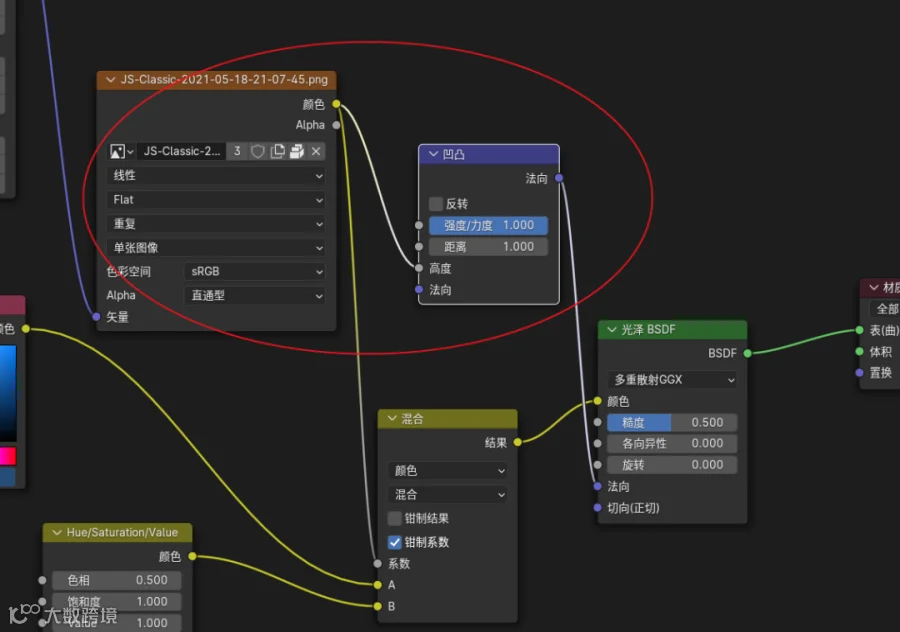

先来第一部分：意思是，先给他一个颜色和色相饱和度混合，混合链接光泽着色器（这个着色器在这里要比原理化更清晰）

然后用下面的黑白贴图让其有一个蓝白色的混合

再去给这个黑白贴图纹路加一个凹凸，链接在法向上，这样可以让电路板有个凹凸

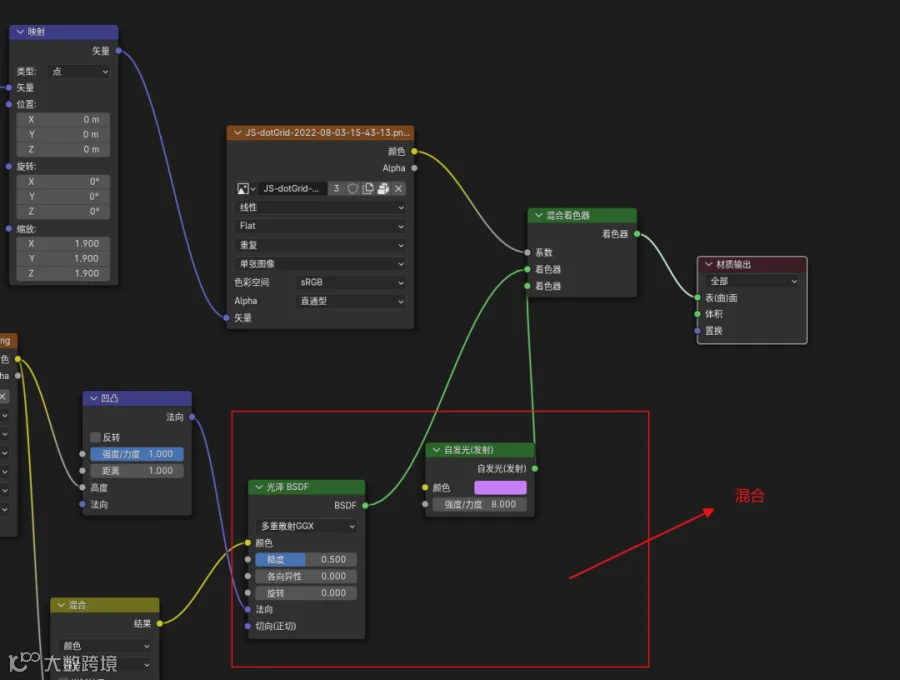

接着电路上这些紫色小点点是怎么做出来的

其实就是自发光和电路板混合起来，用一个贴图控制黑白的分布

这样就完成了整个电路板的节点链接，那个圆形的也是同理。操作都是一样的。

打光逻辑

也是先来一个HDR

再右上角加一个主光，新建一个空物体在耳机中心，给面光加一个约束，（标准跟随），目标为耳机，就可以一直围绕这个耳机中心照射光了。

接下来就是这个辅助光，可以给光一个颜色，让这个耳机炫酷一点。

由于我用的是blender4.0，最后想加一点辉光效果发现视图显示有，渲染出来没有，这个我目前也不知道啥原因，干脆就不在里面加辉光效果了。就在ps后期了一下。

后期前：

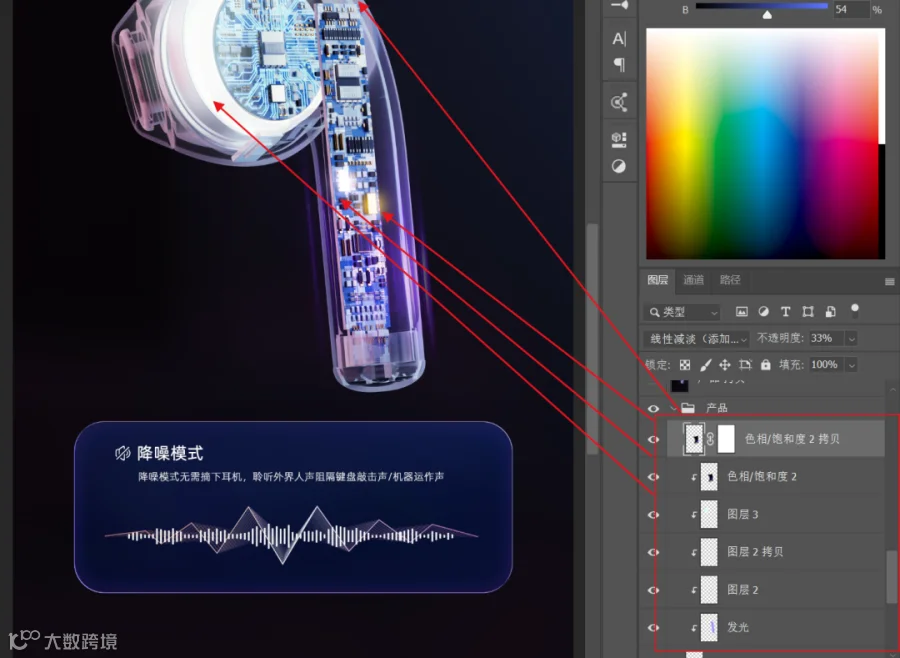

后期后：就是画笔点了几个不同颜色的光，加了滤色，就会有这种发光效果。

好了，本周的案例文章就分享到这里了。那我们下期再见！
