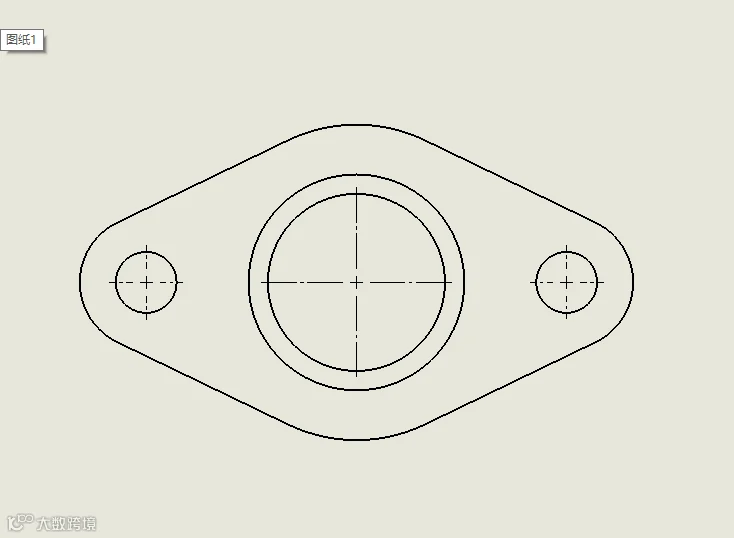

很多SOLIDWORKS设计师都遇到过SOLIDWORKS工程图里面带圆弧的部分标注长度不好标注（比如倒角或者非90度钣金折弯），因为需要找到SOLIDWORKS工程图线条的虚拟交点，也就是两条边线的交叉点才能标注尺寸，如下图所示：

下面米宝给大家分享两种SOLIDWORKS圆弧处的虚拟交点的标注技巧~

方法一

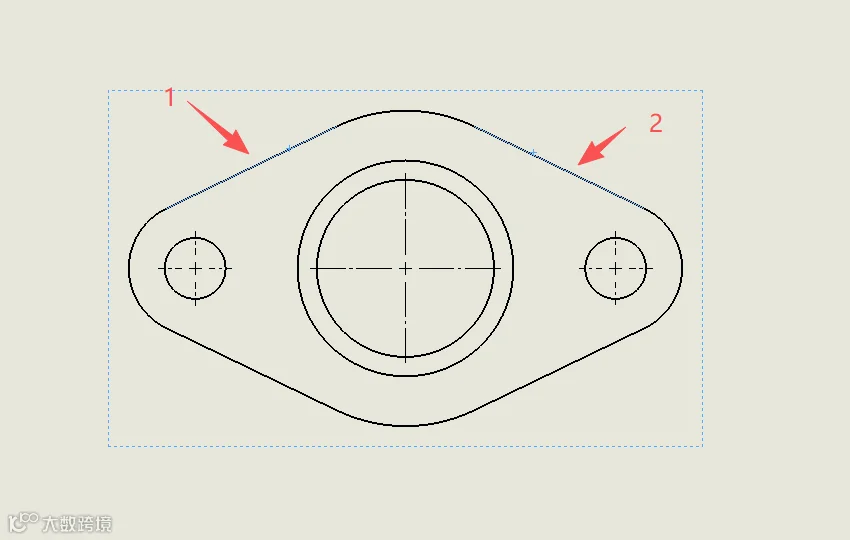

1. 键盘按住ctrl键，鼠标选中相邻的两个边；

2. 点击【草图】选项卡中【点】命令，就能自动生成虚拟交点；

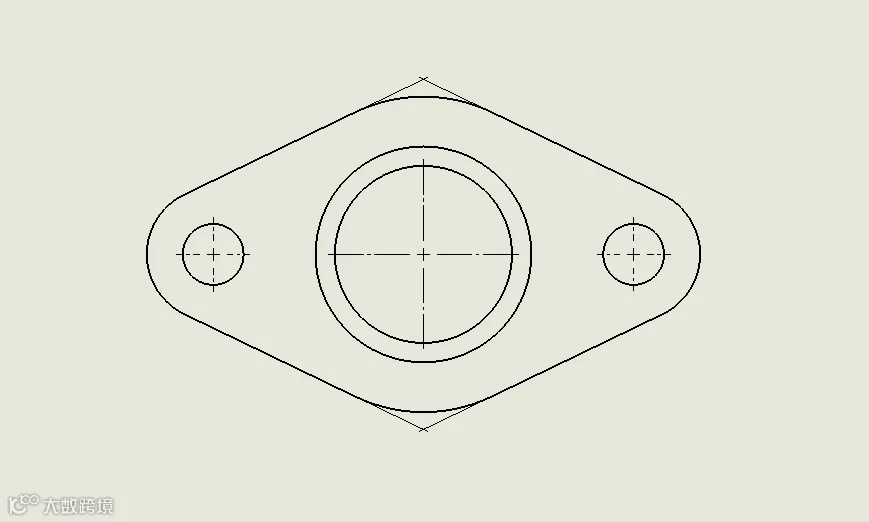

3. 按照以上操作，再把对面圆角的交点都做出来；

4. 这样就可以标注尺寸了。

方法二

1. 点击【智能尺寸】，鼠标放在直线上（直线会高亮显示）；

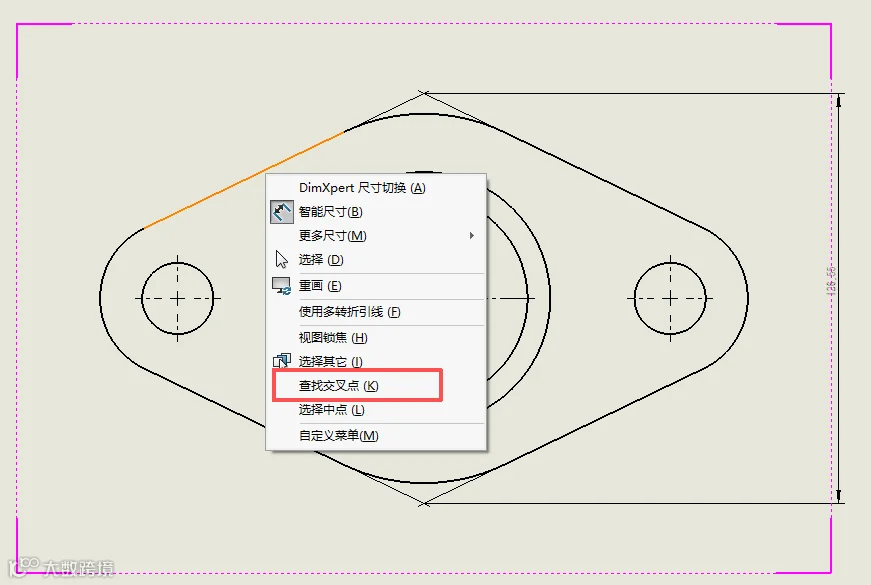

2. 右击，选择查找交叉点；

3. 再点击另一条想要交叉的边线即可，交叉点就会出现了；

4. 按照以上操作步骤，再把对面圆角的交点都做出来，即可进行尺寸标注。

拓展

如果需要更改虚拟交点的样式，菜单栏找到【选项】，选择【文档属性】，找到【虚拟交点】就可以更改样式。

以上就是SOLIDWORKS工程图交叉点的捕捉显示和标注方法，此方法在SOLIDWORKS草图里面同样适用。
