本文原型为意大利血统暖通空调制造企业，多厂区异构CAD历史包袱沉重，从SolidEdge迁移至SolidWorks 3D数字化研发管理平台，看研发数字化改造完整实践分享一次真实的CAD平台迁移以及PLM一体化落地实践，希望给正在评估三维CAD换代的制造企业带来参考。

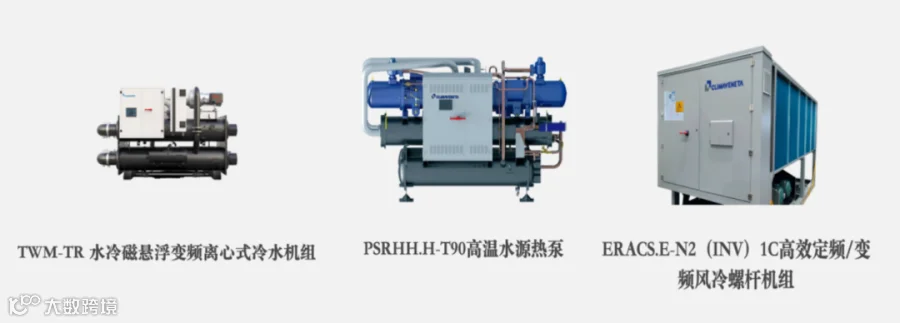

企业主营暖通设备、冷水机组、温控设备的研发与生产，拥有CCU、CRS、AIR三大研发厂区，多地点协同开展产品设计工作。
企业早期研发以SolidEdge三维CAD作为主力设计软件，同时并存中望CAD、EPLAN电气设计等多套工具，沉淀了数量庞大的SolidEdge格式整机模型与工程图纸。
这里也顺带聊下工业软件当下的行业现状：
SolidEdge 是西门子旗下中端三维 CAD 产品，早年在机械装备、暖通空调行业积累了大量存量客户。但近些年西门子战略资源持续向 NX、Teamcenter 等高价值产品线倾斜，SolidEdge 版本更新节奏放缓，国内原厂技术支持、生态建设投入持续收缩。
而国内市场上不少国产三维 CAD 产品，有相当一部分采用的是SolidEdge OEM授权模式：向西门子采购底层内核代码，替换UI界面、Logo之后对外销售，OEM模式产品内核依旧受控于西门子，存在授权期限约束，二次开发、版本升级都会受原厂许可条款牵制，这也成为很多制造企业选型时容易忽略的长期风险。
多重因素叠加之下，该企业内部长期形成多软件混用局面：SolidEdge、中望 CAD并行，海量历史图纸散落在各个终端，带来数据割裂、图纸版本混乱、BOM整理工作量大、跨厂区协同困难等一系列业务痛点，数字化升级迫在眉睫。
为什么选择告别 SolidEdge？ 旧体系六大现实痛点
SolidEdge模型、图纸和其他设计工具交互体验差，文件转换过程中经常出现特征丢失；海量历史 SE 图纸跨部门查阅，往往需要二次处理，消耗大量工程师时间。
同时OEM衍生版本生态相互割裂，原版SolidEdge与OEM贴牌版本之间插件、二次开发工具无法通用，进一步增加企业数据管理的复杂度。
设计文件分散存储在工程师个人电脑、SharePoint服务器中，没有标准化版本管控，旧版本图纸时常被误用。
工程变更ECN依靠邮件、Excel线下流转，变更过程缺少完整记录，问题追溯难度大。
多厂区各自形成设计习惯，设计模板不统一，同类型产品存在多套设计标准。
跨厂区零部件借用频繁出现装配参考引用断裂，打开装配体频繁报错，协同成本居高不下。
BOM 与物料编码依赖手工操作
模型输出BOM之后，需要人工整理再录入SAP系统，重复工作多，人为出错概率高
物料编码依靠人工编制，极易出现重号、错号，影响后端采购与生产。
图纸签审流程完全线下化
图纸需要打印纸质文件完成手写签字，电子图纸无法集成手写签名，审批流转周期长，图纸档案归档管理繁琐。
随着西门子对SolidEdge资源投入收缩，未来版本更新、原厂技术支持存在不确定性；如果是OEM衍生版本，还将面临授权到期、定制开发受限等许可风险。
综合业务痛点 + 软件长期发展风险，企业内部启动CAD平台替换评估工作。
选型决策：为什么切换到SolidWorks+PDM一体化方案
经过多轮评估对比，企业最终确定采用SolidWorks+SolidWorks PDM一体化方案，选型主要考量如下：
能力覆盖全面：兼顾三维结构设计、工程图输出，能够兼容企业现有中望CAD、Office办公工具，适配暖通设备完整研发链条；
配套PDM成熟可用：具备完善的图文档版本管理、线上流程审批、工程变更闭环管理能力；
支持深度二次开发：可以按需开发历史数据反写工具、物料编码器、手写体电子签名、BOM拆分导出工具，满足企业个性化业务；
国内生态完善：服务商资源充足，培训、现场运维体系成熟，规避OEM内核带来的授权到期隐患。
项目确立五大核心建设目标：
完成 SolidEdge历史数据迁移，统一三维设计平台为SolidWorks；
搭建PDM平台，统一三厂区研发数据源，统一模板、统一物料编码规则；
实现图纸电子签审，完成 ECN 工程变更全流程线上闭环；
历史图纸批量入库，实现模型、图纸、技术文档集中管控；
标准化BOM输出，为后续SAP系统集成打好数据基础。
项目实施全历程
项目周期：2025.04-2026.03，整体分为五大阶段推进：
阶段1｜项目启动 & 需求调研（4月-5月）:
组建甲乙双方联合项目组，覆盖结构、制冷、电气、BOM、IT 各个关键角色。开展12场专题业务调研，梳理三大厂区业务流程，输出80+套数据卡片，确认 19套图纸审批流程；全面盘点存量资产，梳理大量 SolidEdge旧模型、DWG图纸、ECN变更文档，摸清历史数据家底。
阶段2｜蓝图方案设计评审（5月-6月）:
输出完整PDM项目蓝图方案，敲定历史数据迁移策略、仓库文件夹框架、用户权限模型。重点明确SolidEdge历史模型转换方案：模型转换修复策略、装配引用修复、属性批量反写的落地路径；同步完成物料编码规则、图纸手写签名、ECN变更流程、ESOP系统对接限制等专项确认。
阶段3｜系统部署、配置与二次开发（6月-7月）:
完成一分厂主服务器、二分厂分档服务器部署，依靠VPN网络实现三大厂区之间数据同步。完成流程、数据卡片、搜索卡、项目模板配置，统一全公司SolidWorks图纸模板。定制开发多款工具：历史数据属性反写工具、物料自动编码器、手写签名字体工具、BOM拆分工具、中望CAD集成工具。
阶段4｜历史数据迁移与系统测试（7月-8月）:
服务商历史数据迁移，是整个项目最大难点
难点1：SolidEdge转SolidWorks之后装配参考引用大量断裂，需要批量修复；
难点2：历史原始模型属性信息缺失，借助定制工具通过Excel批量反写物料属性；
难点3：整机机型数量庞大，采用分批次导入策略，区分试点批次和后续批量数据。
完成系统全业务流程测试，建立试运行问题台账，逐项闭环整改BUG与配置缺陷。
阶段5｜用户培训、试运行与上线切换（8月-次年3月）:
开展分层培训：面向普通设计人员的操作培训，面向IT管理员的系统运维专项培训。选取真实业务订单开展系统试运行，跑通10+完整研发项目全流程。落地手写电子签名功能，输出服务器备份还原、PDM断网故障处理运维文档；持续迭代优化问题，完成试运行确认，实现阶段性项目验收。
切换完成后，获得哪些业务改变
设计平台统一：告别SolidEdge与多套CAD混用局面，CCU/CRS/AIR三厂区统一SolidWorks设计模板，设计标准归一。
建立统一数据底座：模型、图纸、ECN变更单、规格说明书全部纳入PDM仓库，摆脱个人电脑散文件管理模式。
变更流程线上闭环：图纸编制、校对、审核、批准、ECN工程变更全部线上流转，手写签名直接嵌入图纸与PDF，告别纸质签字。
物料编码自动化：PDM编码器严格按照企业编码规则自动生成物料号，减少重号、错号问题。
跨厂区协同能力提升：三地共享零部件库，零部件重用率得到提升，减少重复设计。
盘活历史知识资产：原有SolidEdge海量历史图纸，经过转换修复后，可直接在新平台复用，历史技术积累不会浪费。
标准化BOM输出：输出规范BOM数据，为后续对接ERP/SAP系统打下扎实的数据底座。
项目复盘：从 SE 迁移 SW，给制造企业的 4 条经验教训
历史数据迁移不要幻想一键完美转换，SolidEdge模型直接转换会丢失部分特征、装配引用错乱，没有工具可以做到100%无损迁移。建议采用试点先行、分批导入，配套工具批量处理 + 人工校验，切忌一次性全量导入全部历史数据。
选型务必甄别OEM模式CAD的底层风险，分清OEM、源码买断、完全自研，市面上部分国产三维CAD属于换壳OEM产品，底层内核受控外方，会存在授权到期、升级受限、二次开发约束。选型时要看清底层技术来源，评估长期迭代与技术支持能力。
多厂区项目，调研阶段一定要拉齐各分厂业务代表，不同分厂长年形成自己的设计习惯，流程、模板不能简单一刀切。前期充分收集各部门诉求再做系统配置，减少后期返工。
定制工具，配套管理制度必不可少，反写工具、编码器可以大幅提升效率，但数据质量最终依赖工程师的入库操作规范；不要配置完系统就直接强制上线，必须经过真实业务试运行，充分暴露权限、流程、操作问题之后，再全面推广。
结尾：制造业CAD平台替换的思考
很多制造企业都会面临老旧CAD系统换代。软件替换，绝不只是安装一套新软件，本质是研发数据、业务流程、人员使用习惯的系统性改造。
本次从SolidEdge迁移到SolidWorks的项目，最大的价值不仅仅是更换三维设计工具，而是借平台切换的契机，完成多年遗留研发图纸资产的梳理与治理，把散落在各处的技术数据管起来。
💡行业小提示：目前市面上国产三维CAD大致分为三类：「OEM贴牌授权」、「完整源码买断」、「完全自主研发」。企业选型的时候，务必要厘清底层技术来源，评估长期迭代能力以及授权到期风险。
💬互动话题：你们企业是否遇到多套CAD并存、历史图纸迁移、OEM软件选型的困扰？欢迎评论区一起交流。
👉关注我们：获取《三维PDM实施历史数据迁移简易清单》
