只给一张工程图纸，AI 能独立操作 AutoCAD 画出可直接加工的 DWG 吗？实测来了

这次，我把一张减速箱箱体工程图交给 Codex，并提出了几个明确要求：必须实际控制已经打开的 AutoCAD；按毫米、1:1 绘制；轮廓、孔位、中心线、隐藏线、剖面线、尺寸和文字要分阶段完成；使用规范图层；看不清的尺寸不能编造；最后还要导出 DWG、DXF 和高清 PDF。

最终，AutoCAD 中生成了一张包含 450 个可编辑实体、7 个规范图层、25 个尺寸对象和39个圆 的完整工程图。

这篇文章不只展示结果，也讲清楚它到底是怎么完成的。文末整理了《CAD免费安装包及安装教程》《Skill安装包及使用手册》，看到最后即可免费领取。

第一步：先读懂图，再开始画

AI 首先分析了图纸的视图关系。

这是一张 A2 横向的减速箱箱体工程图，包括：

• A-A 剖视图；
• 主视图、侧视图和俯视图；
• B-B、C-C 局部剖面；
• D、E 两个 2:1 局部详图；
• 技术要求、粗糙度、尺寸和标题栏。

这一步很重要。工程制图不是照着像素描边，而是要理解投影、同轴、对称和剖切关系。只有先确定各视图表达的结构，后续孔位、中心线和隐藏线才不会互相矛盾。

原图中有一处螺纹规格无法可靠辨认。AI 没有为了“补全图纸”随意猜测，而是保留“4孔、深18、均布”等可确认信息，并明确标注：原图螺纹规格字迹不清，待核。

第二步：不是一个万能按钮，而是多个 Skill 协作

这次操作组合使用了四个 Skill。

1. computer-use

用于连接 Windows 桌面，定位已经打开的 AutoCAD、参考 PDF 和目标图纸，切换窗口、输入命令并确认活动文档。

2. pdf

用于读取和高分辨率渲染参考 PDF。相比只依赖屏幕截图，高清页面更适合辨认尺寸、线型、剖面范围和技术要求。最终导出的 PDF 也通过该流程重新渲染检查。

3. dxf

用于结构化检查 DXF。它能验证单位、图层、实体类型、尺寸数量和图形范围，避免只凭肉眼判断“看起来差不多”。

4. cad-viewer

原计划用于对 DXF 做独立可视化复核。不过，本机安装副本缺少文档要求的启动脚本，因此没有生成浏览器审阅链接。这个失败被如实保留，没有被包装成“全部成功”。

本次没有使用三维参数化建模的 cad Skill，因为任务本质上是二维工程制图，不涉及 STEP 三维实体。

第三步：建立规范图层

正式绘制前，AI 在 AutoCAD 中建立了独立图层：

单位设置为毫米，模型空间按 1:1 建模，并为各类线条设置不同颜色和线宽。

这意味着最终结果不是插入 AutoCAD 的底图，也不是一张矢量截图，而是可以单独选择、修改和重新标注的 CAD 实体。

第四步：分七个阶段完成绘图

整个绘图过程严格按照工程制图顺序推进。

阶段一：轮廓。 先生成各视图和剖视图的主体外形，共44个直线、圆弧和多段线实体。

阶段二：孔位。 加入轴承孔、螺栓孔、支耳孔、底部孔和各组同轴圆，共38个圆形轮廓实体。

阶段三：中心线。 在主视、侧视、俯视和剖视图中加入17个中心线实体。

阶段四：隐藏线。 用10个隐藏线实体表达内部台阶和投影关系。

阶段五：剖面线。 为 A-A、B-B、C-C 以及局部详图加入277条剖面线，并避开孔腔区域。

阶段六：尺寸。 生成25个可编辑尺寸对象，保留 200±0.02 等公差信息。

阶段七：文字与图框。 加入视图名称、孔规格、粗糙度、技术要求、复现说明、标题栏和图框。

每完成一个阶段，AutoCAD 都会重新生成视图、缩放到全图范围并保存目标 DWG。

一个关键插曲：为什么后来用了 AutoCAD COM？

实际操作中，AutoCAD 的窗口画面捕获接口返回“不支持此接口”，开始页还一度抢占键盘焦点。如果继续只靠鼠标坐标和快捷键，命令很容易进入错误的图纸标签。

因此，computer-use 负责连接、定位窗口和确认活动文档；真正批量创建实体时，则调用 AutoCAD 自身的 COM 自动化接口，把直线、圆、圆弧、多段线、尺寸和文字逐项写入同一个 AutoCAD 实例。

这不是在外部画好图片再导入。所有对象都真实存在于当前 DWG 的模型空间中，仍然可以在 AutoCAD 里编辑。区别只是：面对稳定性问题，AI 从“模拟人工点击”切换到了软件原生的自动化接口。

这也是专业软件自动化更值得关注的地方：目标不是机械复刻每一次鼠标移动，而是可靠地完成可验证的工程任务。

最后不是“看一眼”，而是结构化验收

绘制完成后，AI 对导出的 DXF 进行了回读，得到以下结果：

• 单位：毫米；
• 模型空间：1:1；
• 实体总数：450；
• 圆：39个；
• 尺寸对象：25个；
• 规范图层：7个；
• 图形范围：980 × 680 mm；
• 中心线和隐藏线分别使用 CENTER2、HIDDEN2；
• 不确定的螺纹规格已在图内标记，没有编造。

随后，AutoCAD 保存了可编辑 DWG，导出 DXF，并通过 DWG To PDF.pc3 输出 A2 横向高清 PDF。PDF 又经过解析、重渲染和页面检查，确认图框、视图、尺寸和标题栏没有裁切。

这次操作真正说明了什么？

AI 控制 AutoCAD 的价值，并不只是“画得快”。

更重要的是，它可以把识图、任务拆分、软件控制、结构化绘制、不确定信息处理、格式导出和质量检查串成一条工作流。

当然，它还不能替代工程师的最终签审。低清图纸中的模糊标注、设计意图和工艺合理性，仍然需要专业人员确认。但当任务边界清楚、参考资料可靠、验收标准明确时，AI 已经可以承担大量重复且可验证的制图工作。

从“告诉你怎么画”，到“在 AutoCAD 里真正完成并交付”，这是这次实验最值得记录的变化。

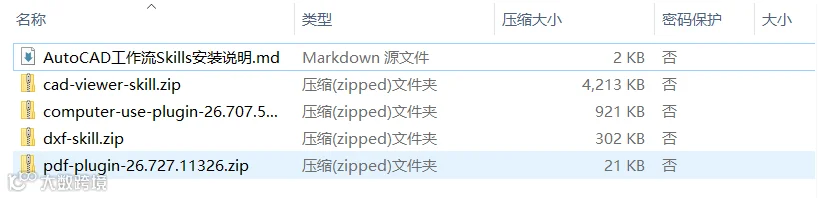

本次交付文件：可编辑 DWG、DXF、高清 A2 PDF，以及 dxf、cad-viewer、computer-use、pdf 四个相关组件的本地安装或备份包。
