近日,华为半导体业务部总裁何庭波关于“韬定律”的论文迎来重要更新。此次更新重点回应了 LogicFolding(逻辑折叠)技术备受关注的功耗与发热问题,并首次披露了麒麟 2026 芯片的多项实测数据。

传统观点认为,垂直堆叠有源晶体管会提升单位面积功率密度和发热量,但麒麟 2026 的实测结果打破了这一认知。

数据显示,麒麟 2026 在晶体管密度提升 55% 的同时,在同等性能条件下,NPU 功耗降低 66%、GPU 降低 58%、CPU 性能核降低 41%。

LogicFolding 技术突破:密度跃升与功耗双降

麒麟 2026 是首款采用 LogicFolding 技术的移动 SoC。其晶体管密度从上一代的约 1.55 亿颗/mm²提升至 2.38 亿颗/mm²,单代增幅达 55%。这一提升幅度相当于传统几何微缩工艺连续三年的累积成果。

在功耗表现上,LogicFolding 优势显著:

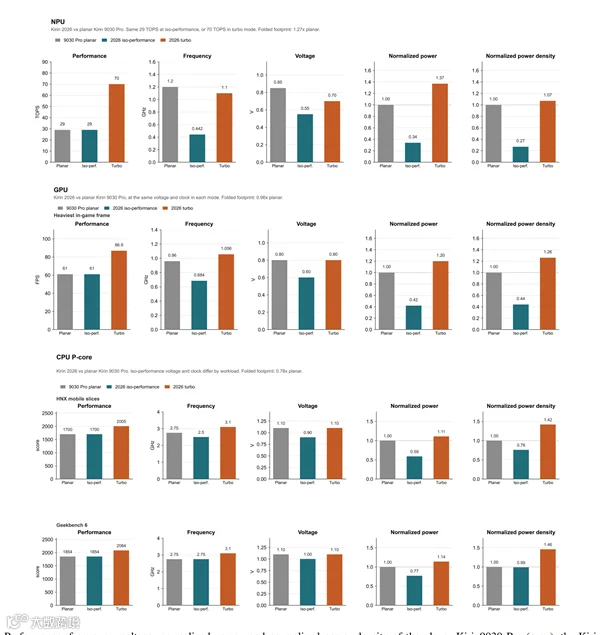

  • NPU:在维持 29 TOPS 算力且性能与麒麟 9030 Pro 持平时,运行频率降低 63%,电压从 0.85V 降至 0.55V,最终功耗下降 66%,功率密度下降 73%。
  • GPU:在同为 61 FPS 的条件下,工作电压比麒麟 9030 Pro 低 200mV,功耗下降 58%。
  • CPU:在 HNX 测试中,以低 9% 的频率和低 200mV 的电压达到前代相同性能,功耗降低 41%。

若追求极限性能,该技术同样能释放更高上限。测试显示,在 Turbo 模式下,麒麟 2026 的 NPU 最高算力达 70 TOPS(提升 141%),GPU 帧率最高提升 42%,CPU 性能最高提升 18%。

技术原理:缩短信号路径以降低能耗

针对“密度提升为何功耗反降”的疑问,何庭波指出,现代芯片的主要能耗源于数据和信号的内部传输,而非晶体管计算本身。

LogicFolding 将平面上长距离的走线折叠为层间短距离垂直连接,显著缩短了信号传输路径,从而降低互连电容和能耗。

实测数据显示,折叠后典型核心布线长度减少 20%,部分关键路径缩短高达 70%;某处理模块的时钟布线缩短 28%,时钟缓冲器数量从 4.36 万个降至 1.9 万个。

工艺方面,麒麟 2026 采用 1.5μm 混合键合间距,拥有约 5000 万个垂直互连。论文进一步透露,麒麟 2027 实测硅片已将混合键合间距缩小至 1μm,垂直互连超 1 亿个;未来三年计划缩小至 720nm,实现超 2 亿个垂直互连。

应用策略与未来展望

论文强调,堆叠芯片并非天然省电。麒麟 2026 的低功耗得益于华为选择将 LogicFolding 带来的性能余量用于降低电压;若全力追求性能,其功率密度可能超过前代。目前该技术主要应用于关键路径的选择性折叠,并配合热感知布局以避免高发热模块叠加。

数据显示,麒麟 2026 CPU 性能核频率已达 3.1GHz。未来 3-5 年,LogicFolding 有望推动麒麟 CPU 核心频率迈向 5GHz 甚至更高。

韬定律 V2 发布:量化数据揭示迭代路线

今年 7 月,何庭波发布了“韬定律”V2 版本(面向多层级电子系统的时间缩微理论)。相比 5 月的 V1 版本,新版补充了大量工程实操细节、实测量化数据及产品演进路线,完善了以后摩尔时代为核心的缩放理论体系。

V2 版本最受关注的是新增了多代芯片量产实测数据表,首次以半官方形式公开了麒麟 2026 至 2029 系列处理器的主频、核心面积与功率密度等关键参数。

麒麟芯片迭代路线图

目前麒麟序列中性能最强的消费级处理器为麒麟 9030 Pro,采用 9 核 14 线程架构(1 个 2.75GHz 超大核+4 个 2.27GHz 大核 +4 个 1.72GHz 小核),集成马良 935 GPU。

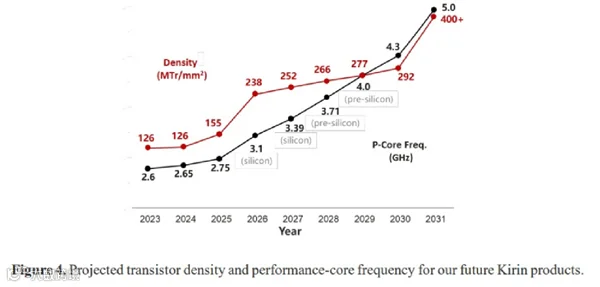

对比公开参数,后续四代处理器主频将依次提升至 3.1GHz、3.39GHz、3.71GHz 和 4GHz,性能爬坡幅度远超行业预期。

进度方面,麒麟 2026 和 2027 已完成流片,进入硅片实测验证阶段,距量产发布仅一步之遥;麒麟 2028 和 2029 已完成架构设计,进入流片前最终验证阶段。

依托新理论体系,麒麟 2026 主频较前代一次性提升 0.35GHz,而过去三年三代产品的总提升幅度仅为 0.15GHz,新技术路径增益惊人。

能效与成本的双重优化

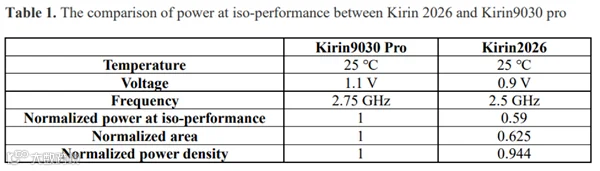

在同等性能输出下,麒麟 2026 归一化功耗为 0.59,整体功耗较麒麟 9030 Pro 降低 41%,核心工作电压从 1.1V 降至 0.9V。结合 LogicFolding 架构,开关损耗大幅下降,显著提升了终端续航能力。

此外,麒麟 2026 归一化面积仅为 0.625,核心区域面积为前代平面工艺芯片的 62.5%,集成度提升 37.5%。

更小的芯片尺寸有利于整机内部堆叠,在为电池和其他模组腾出空间的同时,有效降低了单颗芯片的晶圆制造成本,进一步拉低了终端产品的量产门槛。
