FGF打印件翘曲怎么办？从材料改性到腔体恒温的完整解决方案

文 / 安徽增材制造科技
在工业级大尺寸3D打印领域，FGF熔粒构造技术（Fused Granular Fabrication）正在快速颠覆传统线材FDM工艺。

相较于传统FDM线材打印，FGF直接以高分子塑料颗粒、复合改性颗粒为原料，核心优势堪称降维打击：材料成本直接降低30%-90%，无需造丝工序，可兼容回收塑料颗粒，绿色环保；挤出流量提升5-10倍，支持2-12mm大口径喷嘴打印，轻松实现1米以上超大尺寸构件快速成型，广泛应用于雕塑艺术、汽车零部件、工业模具、航天辅具、医疗康复器材等场景。

但高速、大尺寸、颗粒进料的技术特性，也让翘曲、变形、边角起翘、层间开裂成为FGF打印的“阿喀琉斯之踵”。

很多从业者都会遇到这样的困境：照搬FDM打印参数、严格调平平台、精准控温喷嘴，最终大尺寸FGF打印件依然出现严重翘曲。轻则尺寸偏差、构件报废，重则打印件拉扯脱离平台、剐蹭喷嘴，导致整机打印中断，造成大量耗材与时间损耗。

更关键的是，FGF的翘曲机理和传统FDM完全不同。传统线材打印的翘曲，是小流量、薄层叠加热应力累积；而FGF大流量、厚层堆积、高热惯性、大尺寸累积收缩的特性，让其翘曲诱因更复杂、变形幅度更大、解决难度更高。市面上绝大多数FDM抗翘曲教程，完全无法适配FGF颗粒打印场景。

本文结合高校科研成果、工业设备实测数据、量产落地经验，从FGF翘曲专属底层机理、材料改性源头优化、精细化工艺调试、腔体恒温系统管控、首层与平台附着强化、后置消应力处理、实战排查决策体系七大维度，拆解一套行业通用、可落地、可量产的FGF无翘曲完整解决方案，彻底解决大尺寸颗粒打印变形难题。

01 / 认清核心：为什么FGF打印比FDM更容易翘曲？

所有3D打印翘曲的核心本质，都是不均匀冷却导致的差异化收缩，进而产生内应力。但FGF工艺的独有特性，让其内应力累积速度和变形幅度远超传统FDM线材打印，也是大尺寸构件极易报废的核心原因。

▎结晶聚合物的固有收缩宿命

高分子材料分为结晶性与无定形两类，而FGF工业打印常用的PP、PA、PEEK、PBS等均为半结晶聚合物，是翘曲高发材料。这类材料熔融挤出后，冷却过程中分子链会从无序熔融态重排为有序晶态，材料比容大幅缩小，产生剧烈结晶收缩。

以聚丙烯PP为例，其结晶度可达50%-60%，体积收缩率高达10%-15%。FGF主打大尺寸成型，X/Y/Z三轴的收缩量会持续累积，再加上逐层堆叠的热历史差异：底层率先打印，反复被上层高温熔体加热、充分冷却；顶层后期成型，冷却时间短、温度落差大。层间收缩率严重失衡，内应力持续堆积，当应力突破材料弹性极限与层间结合强度时，翘曲、变形、开裂会同步发生。

而ABS、PETG、PC等无定形材料，无结晶相变过程，仅存在玻璃化转变带来的体积松弛，收缩率远低于结晶材料，也是FGF低翘曲打印的优选基材。

▎FGF独有热惯性：放大温差与应力缺陷

FGF工艺的核心优势是大流量挤出，喷嘴直径普遍2-12mm，单层挤出量是传统FDM的数十倍，这也带来了无法规避的热惯性问题，成为翘曲的核心诱因：

第一，热影响区更广。大体积高温熔体沉积后，已成型的下层构件会反复受热，热历史紊乱，局部收缩速率不一致；

第二，冷却梯度更大。熔体挤出温度普遍200-440℃，而常规打印腔体温度仅30-60℃，超大温差让表层极速冷却、内部缓慢降温，应力集中翻倍；

第三，结晶行为不可控。冷却速率直接影响晶粒大小与结晶度，FGF大流量散热不均，会导致构件不同位置结晶度差异极大，力学性能和收缩率失衡，最终引发结构性翘曲。

多项科研实验证实，结晶速率过快的PBS等材料，若工艺与温控不匹配，收缩应力会瞬间爆发，翘曲变形远高于常规耗材，必须通过结构辅助与参数优化对冲缺陷。

▎基底几何缺陷：首层偏差引发连锁变形

在FGF复合打印、二次叠打场景中，基底平整度直接决定成品精度。德国航空航天中心（DLR）研究表明，打印基底的热翘曲、表面间隙、叠压缺陷，会直接改变首层打印高度，造成过挤出或欠挤出问题。

首层是整个模型的受力基础，一旦首层厚度、贴合度出现偏差，会形成持续性应力集中，逐层放大变形缺陷，最终导致整体翘曲。这也印证了：FGF打印的翘曲，很多时候不是后期成型问题，而是首层基底适配问题。

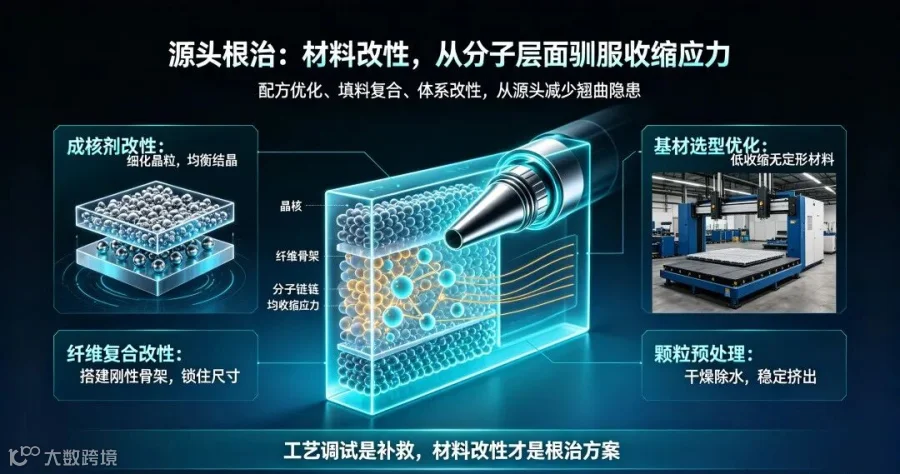

02 / 源头根治：材料改性，从分子层面驯服收缩应力

工艺调试是补救手段，材料改性才是根治FGF翘曲的核心方案。FGF兼容全品类塑料颗粒，通过配方优化、填料复合、体系改性，可直接降低材料热收缩率、均衡结晶行为、提升结构稳定性，从源头减少90%以上的翘曲隐患，是工业量产的首选方案。

▎成核剂改性：规整结晶，消除各向异性收缩

针对PP、PA、PBS等高结晶、高翘曲耗材，添加专用有机成核剂是性价比最高的改性方案。成核剂可在熔体中生成大量均匀晶核，让晶体在高温区间均匀生长，细化晶粒尺寸，避免局部粗大晶体导致的差异化收缩。

专利配方数据显示，在FGF专用PP颗粒中添加0.1%-1%成核剂，搭配增韧相容组分，可有效平衡刚性与尺寸稳定性，大幅弱化层间收缩差异，完美适配大尺寸平整构件打印，解决结晶材料天生的翘曲缺陷。

▎纤维复合改性：搭建刚性骨架，锁住成型尺寸

碳纤维、玻璃纤维、矿物填料的复合改性，是目前工业FGF打印最主流的抗翘曲方案，也是500mm以上超大尺寸构件的刚需配置。

碳纤维、玻纤的热膨胀系数极低，掺杂进高分子基体后，可形成高强度刚性骨架，强行约束熔体冷却收缩行为，整体热收缩率可降低30%-50%。市面上成熟的PP+GF30、PC+GF30、ABS+CF、PA+CF等改性颗粒，核心优势就是低收缩、高刚性、尺寸稳定。

国内工业打印团队实测数据显示，采用ABS/CF复合颗粒体系，搭配热应力优化工艺，可将大尺寸无人机打印件良率提升至98%，同时实现整机减重35%，彻底解决大件翘曲、开裂难题。无论是艺术雕塑、工业模具还是结构件，纤维改性颗粒都是FGF抗翘曲的最优解之一。

▎基材选型优化：优先低收缩无定形材料

非耐高温、高强度的通用场景，直接规避高结晶材料，选用无定形基材，可从根源杜绝结晶收缩翘曲。ABS、PETG、PC等材料无结晶相变，仅存在轻微热松弛收缩，成型稳定性远超PP、PA、PEEK。

例如市面主流的PETG+10%CF碳纤颗粒，兼顾无定形材料低收缩特性与碳纤维刚性优势，附着力强、变形量极小，非常适合大尺寸雕塑、装饰构件、常规功能件的FGF打印。

▎颗粒预处理：消除隐性水汽诱发的翘曲

绝大多数FGF用户忽略了颗粒干燥的重要性。PA、PC、PETG、TPU等颗粒吸湿性极强，受潮颗粒高温挤出时，水汽汽化会形成微气孔，导致熔体挤出不均、层间粘结失效、局部收缩失衡，最终诱发翘曲、分层。

标准化预处理工艺：PETG、ABS颗粒50-60℃干燥4-6小时；PA、PC、PEEK高温颗粒60-70℃干燥6-8小时，彻底排出内部水汽，保证熔体挤出均匀、收缩一致，消除隐性翘曲隐患。同时，FGF可兼容回收PET、PP颗粒，经过干燥、筛选、改性后，可实现低成本、环保化无翘曲打印。

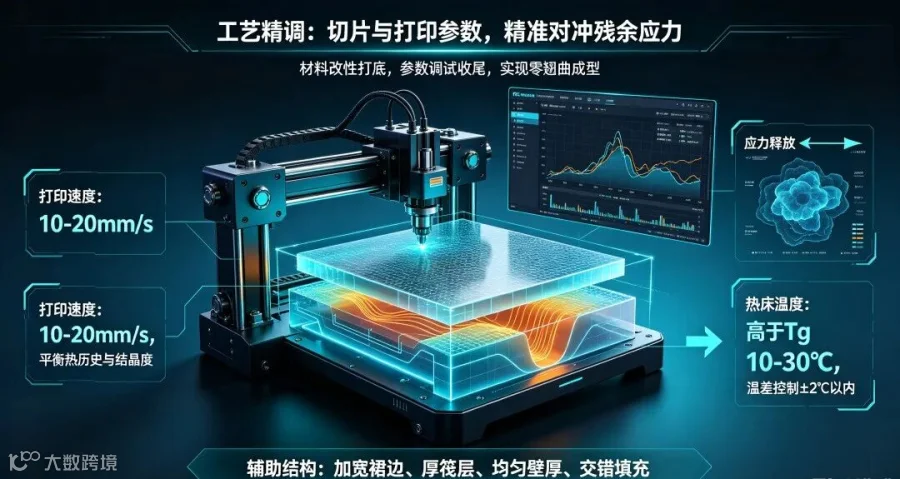

03 / 工艺精调：切片与打印参数，精准对冲残余应力

材料改性解决了基础收缩问题，但FGF大流量、厚层打印的特性，仍会残留少量应力。通过切片参数、打印速度、热床适配、结构辅助的精细化调试，可彻底抹平残余应力，实现零翘曲成型。

▎打印速度：平衡热历史与结晶度

FGF打印切忌盲目追求高速。过快的打印速度会导致熔体熔融不充分、层间贴合差，同时热堆积不均，应力瞬间聚集；速度过慢则会让材料过度结晶，收缩加剧，反而加重翘曲。

科研实验验证，PBS等易结晶材料采用15mm/s低速打印，搭配±45°交错填充角度，可实现结晶度、孔隙率、力学强度的最优平衡。针对全品类FGF材料，通用调试标准为：大尺寸构件打印速度控制在10-20mm/s，以5mm/s为梯度微调，找到翘曲改善拐点，兼顾效率与成型稳定性。

▎热床温度：筑牢首层附着核心根基

首层附着失效，是FGF翘曲的最直接诱因。热床温度决定首层冷却速率、贴合强度与初始收缩应力，工业级FGF打印遵循热床温度高于材料玻璃化温度Tg 10-30℃的核心原则，延缓首层冷却，避免初期极速收缩拉扯变形。

通用材料热床适配参数：

PETG/碳纤PETG：60-80℃，兼顾附着与散热；

ABS/ASA/改性碳纤耗材：90-110℃，抵消基础收缩力；

PC/PA/玻纤增强工程料：100-120℃，适配高应力特性；

PPSU/PEI等高温特种材料：120℃以上，配合腔体恒温使用。

同时必须保证热床温度均匀，温差控制在±2℃以内，杜绝首层局部冷热不均引发的初始翘曲，打印完成后开启热床延时冷却功能，缓慢降温释放首层应力。

▎辅助抗翘曲结构：工业量产保底方案

针对超大尺寸、高结晶、高难度FGF打印件，结构辅助是零成本、高收益的兜底手段，也是行业通用标准工艺：

第一，加宽加厚裙边。建议裙边宽度≥10mm，大幅扩大首层与热床的接触面积，强化锚定拉力，牢牢锁住构件边角，杜绝最易翘曲的边缘变形，是PBS、PP等高危材料的必备工艺；

第二，优化筏层结构。大件打印启用厚筏层，隔离平台微小缺陷，保证首层绝对平整，均衡初始应力分布；

第三，均匀壁厚与填充。规避局部厚重结构，填充密度控制在40%-70%，禁用100%实心填充，避免内部应力堆积，采用±45°交错填充纹路，打散各向异性收缩。

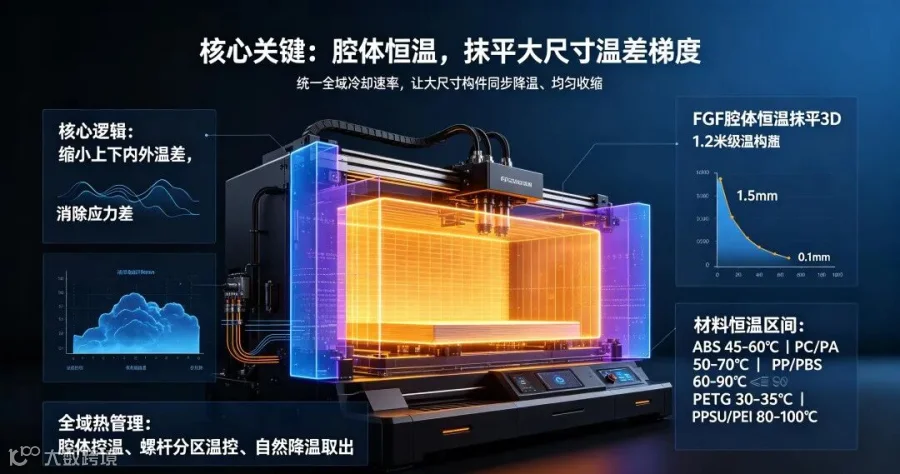

04 / 核心关键：腔体恒温，抹平大尺寸温差梯度

如果说材料改性是源头防控、工艺调试是过程优化，那腔体恒温就是FGF大尺寸打印零翘曲的核心关键，也是区分入门打印与工业级高精度打印的核心标准。绝大多数FGF大件翘曲，根源都是开放式打印的超大温差梯度。

▎恒温抗翘曲核心逻辑

FGF大流量熔体带来的巨大热惯性，开放式环境下会形成极致冷热差：喷嘴熔体温度数百摄氏度，环境温度仅20-25℃，构件上层极速冷却、底层缓慢降温，内外收缩速率完全失衡，任何材料改性和工艺参数都无法抵消这种级别的应力差。

腔体恒温的核心作用，是统一全域冷却速率，缩小构件上下、内外、边角与主体的温差，让模型整体同步降温、均匀收缩，从根源消除应力差，彻底解决大件翘曲难题。

▎分材料精准恒温参数（工业设备实测）

腔体温度并非越高越好，需贴合材料特性精准匹配，温度过高会导致模型塌陷、耗材降解、层纹模糊；温度过低无法抵消收缩应力。参考创想三帝Piocreat G12、金石FGF-800H等工业级设备实测数据，通用恒温标准如下：

ABS/ABS+CF、ASA系列：45-60℃黄金恒温区间，完美抑制收缩应力，零边角翘曲；

PC/PC+CF、PA/PA+GF工程料：50-70℃，适配高刚性、高收缩特性，防止开裂变形；

PP/PBS结晶材料：60-90℃，平衡结晶速率，规避过度收缩；

PETG及改性耗材：30-35℃低温辅助恒温，稳定大尺寸构件形态；

PPSU/PEI高温特种材料：80-100℃主动恒温，满足高精度成型需求。

实测数据佐证：1.2米超大尺寸ABS复合材料构件，无恒温打印翘曲量超1.5mm，开启60℃标准恒温后，翘曲量控制在0.1mm以内，实现工业级零误差成型。

▎全域热管理：被低估的螺杆分区温控

FGF打印的温度管控不止于腔体，挤出螺杆的分区热管理，直接决定熔体均匀性。华南理工大学研究表明，通过机筒分区隔热温控，可实现喂料区精准控温，稳定熔体温度，避免挤出过程中温度波动导致的局部收缩不均。

稳定、均匀的熔体，是均匀沉积、均匀收缩的前提，可进一步弱化成型应力，辅助提升构件尺寸稳定性，是高端工业FGF设备的标配技术。

▎恒温打印核心避坑要点

严禁温差骤变：打印全程禁止开盖通风，冷风灌入会瞬间破坏温度场，诱发表层极速收缩、开裂翘曲；打印完成后，需待腔体自然降温至40℃以下再取出构件；

杜绝温度虚高：入门级封闭设备无精准温控，仅凭余热保温，温度不达标、温差波动大，需加装外接温度传感器，实时监测腔体温度；

合理通风控湿：完全密闭易导致腔体湿度过高、空气滞留，产生表面麻点、气泡，需根据材料特性预留可控通风口，后期适度散热。

05 / 平台附着强化：守住最后一道抗翘曲防线

当材料、工艺、温控全部优化到位后，平台附着力是对抗收缩应力的最后防线。FGF大尺寸构件收缩拉力极大，常规FDM附着方案完全不足以适配，必须采用工业级专属附着体系。

▎分场景附着方案

常规装饰件、低应力耗材：玻璃平台+薄涂PVA专用打印胶水、高温胶带，性价比高，可满足基础附着需求；

大尺寸工程构件、高应力改性耗材：优先选用PEI磁吸板、耐高温磨砂贴膜，表面粗糙度适中、高温稳定性强，可牢牢锁定大尺寸构件底部，打印降温后可轻松剥离，无残留、不伤平台。

行家小技巧：PEI板使用前用200目砂纸轻微打磨后，异丙醇擦拭，附着力可进一步提升30%——这是工业级FGF打印老师傅不愿外传的细节。

▎附着避坑核心细节

胶水、涂层严禁厚涂，均匀薄涂即可，过厚会导致底部凹凸不平、尺寸偏差、局部空鼓；平台需每次打印前清洁，去除残留耗材、灰尘、胶渍，保证首层全域均匀贴合，杜绝局部附着失效引发的连锁翘曲。

06 / 后置消应力处理：消除隐形长效变形隐患

部分FGF构件打印完成时平整完好，但常温放置数小时或静置过夜后，会出现轻微翘曲、弯曲，核心原因是内部残余应力未完全释放。针对高精度功能性构件，后置消应力处理是必不可少的收尾工序。

腔体随温冷却：打印结束后密闭腔体自然降温，让构件匀速释放层间应力，避免骤冷产生二次变形；

低温退火处理：ABS、PC、尼龙、碳纤复合构件，可放入烘箱60-80℃烘烤30-60分钟，自然冷却后可彻底消除内部残余应力，尺寸稳定性大幅提升；

重物定型矫形：薄板、长条、曲面等易卷曲构件，打印趁热用平整重物压实固定，完全冷却后再取下，彻底杜绝卷曲变形；

后期机械补偿：微小尺寸翘曲的非核心构件，可通过后期机加工打磨、修整，满足装配精度要求。

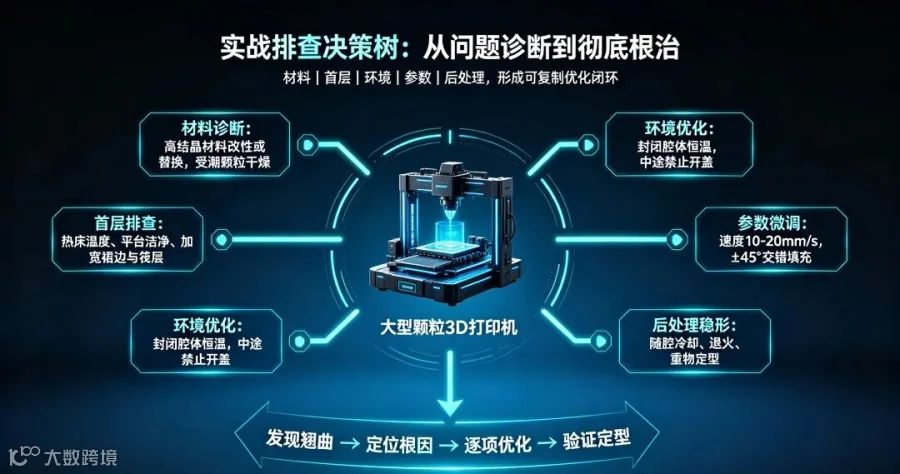

07 / 实战排查决策树：从问题诊断到彻底根治

为方便从业者快速落地应用，整理一套可直接照搬的FGF翘曲排查、优化闭环流程，按需适配所有机型、所有耗材：

第一步：材料诊断

高结晶PP/PA/PBS材料优先替换为无定形PETG/ABS或20%-30%纤维改性耗材；受潮颗粒必须提前干燥预处理。

第二步：首层排查

确认热床温度达标、平台水平洁净，启用≥10mm加宽裙边/筏层，强化首层锚定效果。

第三步：环境优化

封闭腔体开启恒温模式，匹配材料标准温度，严控打印中途开盖，保证温度场稳定。

第四步：参数微调

打印速度降至10-20mm/s，采用±45°交错填充，优化壁厚与填充密度，分散内部应力。

第五步：后处理稳形

大件随腔冷却，高精度构件增加退火处理，薄壁构件重物定型，彻底根除隐形变形。

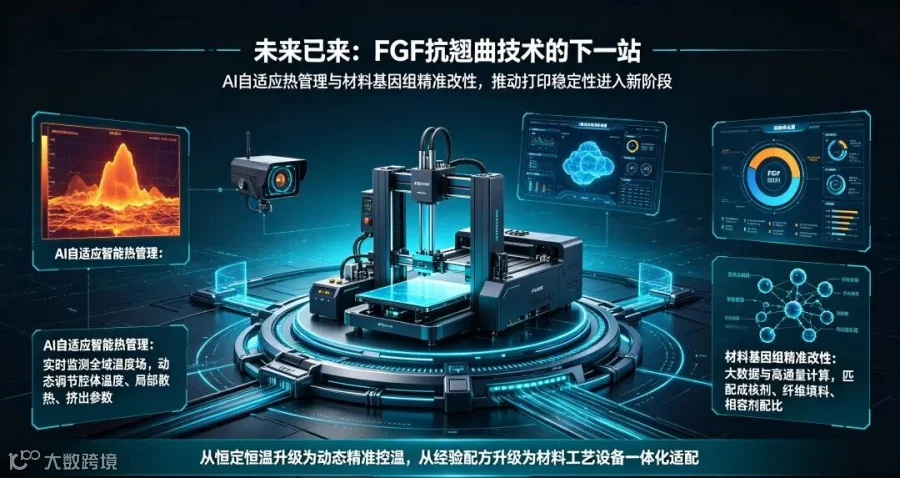

08 / 未来已来：FGF抗翘曲技术的下一站

随着FGF技术向航空航天、精密模具、新能源汽车等高端领域渗透，传统被动式抗翘曲方案将逐步迭代，未来将形成两大核心技术方向：

一是AI自适应智能热管理。通过红外热像仪实时监测全域温度场，AI算法动态调节腔体温度、局部散热、挤出参数，实现实时应力补偿，从“恒定恒温”升级为“动态精准控温”；

二是材料基因组精准改性。通过大数据、高通量计算，精准匹配成核剂、纤维填料、相容剂配比，快速研发FGF专用低翘曲颗粒材料，实现材料、工艺、设备的一体化适配。

写在最后

很多人误以为FGF翘曲是设备缺陷、参数问题，实则是热结晶力学、材料改性、环境温控、工艺匹配、结构设计的系统性工程问题。

不同于传统FDM线材打印，FGF大尺寸、大流量、热惯性强的特性，决定了其必须遵循“材料改性降收缩 + 腔体恒温平温差 + 工艺精调散应力 + 平台附着强兜底 + 后置处理稳尺寸”的全套解决方案。

没有一蹴而就的万能参数，也没有一劳永逸的神奇材料，唯有建立系统化的工程思维，读懂材料特性、掌控温度梯度、优化成型逻辑，才能彻底攻克FGF打印翘曲难题，让大尺寸、高精度、低成本的颗粒3D打印技术，真正落地量产、赋能行业。

本文为安徽增材制造科技行业干货，整合高校科研成果、工业设备实测与量产实战经验。各设备参数可根据机型功率、耗材品牌、打印尺寸灵活微调。
