吸湿性材料打印避坑指南：PA、PC、PEEK 烘干必修课

一碰水汽就废？一篇讲透 PA / PC / PEEK 的烘干全攻略

在 3D 打印的社群里，每当有人贴出一张满是银纹、气泡、层间开裂的失败样件，评论区最常见的诊断往往是：“喷头堵了？”“热床没粘牢？”“模型壁厚不够吧？”“是不是料有问题？”

这些猜测里，有一个答案的出现频率被严重低估了——材料含水了。

对 PLA、PETG 这类“皮实”的耗材来说，空气里那点水分确实算不上大敌；但一旦你跨进工业级材料的大门，开始触碰PA（尼龙）、PC（聚碳酸酯）、PEEK（聚醚醚酮）这类高性能工程塑料，局面就彻底变了。它们共同拥有一个让无数打印玩家半夜崩溃的特性：强吸湿性。

换句话说，这些材料在出厂、运输、开袋、上机的任何一个环节，都在悄悄“喝水”。而你把它们喂进喷嘴的那一刻，这些被喝进去的水，会在 200℃ 甚至 400℃ 的高温里瞬间汽化、爆沸、参与化学反应，最终变成你手里那块废料的元凶。

本文就是想做一件事：把“烘干”这门被长期当成玄学的功课，讲成一门可操作、可复现、可避坑的必修课。无论你是刚把第一卷 PA12 拆封的新手，还是在用 PEEK 打航空件的老手，这篇文章都值得你收藏。

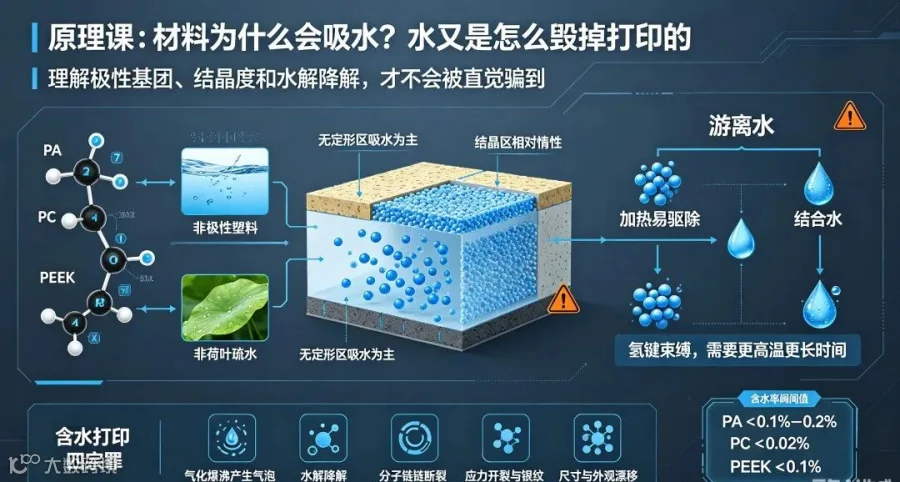

一、原理课：材料为什么会吸水？水又是怎么毁掉打印的

要真正避开吸湿打印的坑，第一步不是买设备，而是搞懂水在材料里到底干了什么。只有理解了机理，你才不会被“我刚开的袋怎么可能湿”这种直觉骗到。

1. 极性基团：材料的“吸水嘴”

PA、PC、PEEK 之所以爱吸水，根源在它们的分子链上挂着大量极性官能团。

PA（尼龙）的主链上有密集的酰胺键（—CO—NH—）；

PC（聚碳酸酯）含有碳酸酯键，并带有苯环结构；

PEEK（聚醚醚酮）虽以芳香醚酮为主，但整体仍具一定极性。

这些极性基团，会和空气中的水分子通过氢键牢牢“抱”在一起。打个比方：普通的非极性塑料（如 PP、PE）表面像荷叶，水珠站不住；而这些工程塑料的分子链像一条挂满小钩子的绳子，水分子一靠近就被钩住，越积越多。

所以，吸湿不是“表面沾水”，而是水分子钻进了材料内部，分布在无定形区甚至晶区边界。这意味着你用毛巾擦、用电吹风吹表面，几乎毫无用处——真正要赶走的是材料芯部的水分。

2. 结晶度决定了“吃水”的深浅

三种材料的吸湿能力差异，和它们的结晶形态强相关：

形态	代表材料	吸水特点
半结晶	PA6、PA12、PEEK	无定形区吸水为主，结晶区相对惰性
无定形	PC	链段松散，整体吸水均匀但速率慢

需要特别点破一个常见误区：无定形的 PC 并不“不爱吸水”，而是“吸水慢”。它的平衡含水率其实不低（约 0.2%–0.35%），只是因为分子堆得紧、扩散慢，往往要放上几天才会显形。很多人以为 PC 放两周没事，结果一打全是银纹，就是这个原因。

3. 水在材料里的两种归宿

被吸进去的水，分两种状态：

游离水（物理吸附）：停留在分子间隙，较容易靠加热烘干驱除。

结合水（氢键束缚）：和极性基团形成氢键，需要更高温度、更长时间才能解开。

这就是“烘了 2 小时还是气泡”的根本原因——你只赶走了游离水，结合水纹丝未动。

4. 含水打印的“四宗罪”

水进了喷嘴，会同时制造好几重灾难：

气化爆沸产生气泡：200℃ 以上，水瞬时变成蒸汽，体积膨胀上千倍，料流里裹满气泡，挤出不均、表面麻点、内部疏松。

水解降解（分子链断裂）：对 PA、PC、PEEK 而言，高温 + 水 = 化学水解，聚合物主链被打断，材料强度断崖式下跌，而且这是不可逆的永久损伤。

应力开裂与银纹：水汽化时产生微孔和残余应力，PC 尤其敏感，打印件会现“银丝”、甚至放置几天后自行开裂。

尺寸与外观漂移：含水材料熔融黏度异常、收缩不均，尺寸超差、翘曲、表面发白失透。

5. 含水率临界值：到底多干才算够？

行业经验里，几个关键阈值要记牢：

PA 系列：建议含水率< 0.1%–0.2%（PA6 更严，PA12 稍宽）；

PC：极限敏感，< 0.02%才算稳妥（很多厂商要求 ≤0.02%）；

PEEK：建议< 0.1%。

注意：这些数字不是“绝对安全线”，而是“大概率不翻车线”。材料越贵、零件越承重，你就越该往更干的方向卷。

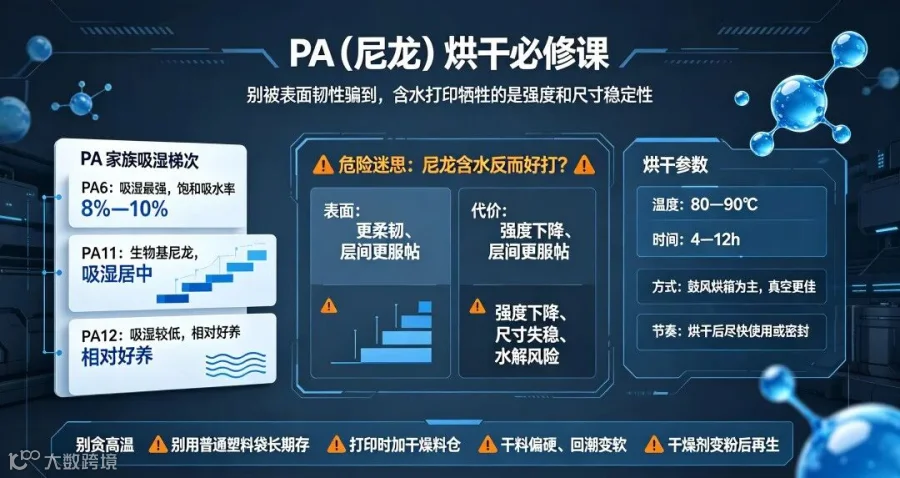

二、PA（尼龙）烘干必修课

尼龙是吸湿性材料里最“出名”的一位，也是新手踩坑最多的重灾区。它的问题恰恰在于：它太会伪装了。

1. PA 家族的吸湿梯次

别把“尼龙”当成一个东西。常见打印级尼龙吸湿能力天差地别：

PA6：吸湿最强，饱和吸水率可高达 8%–10%，平衡含水约 3%–4%。环境里放一夜就能明显变软、变韧。

PA12：吸湿最低，饱和吸水率约 1.5%，是工程打印里相对“好养”的尼龙。

PA11：生物基尼龙，吸湿介于 PA6 与 PA12 之间。

经验法则：凡是带“6”字号的尼龙（PA6、PA6/66），吸湿都猛；PA12 和 PA11 温和得多。选料时如果零件不要求 PA6 那种高强韧，优先考虑 PA12，能少掉一半头发。

2. 一个危险迷思：“尼龙含水反而好打”

社群里流传一种说法：“尼龙稍微湿一点更好打，不容易脆。”这话半对半错，而且非常坑人。

尼龙吸水后，水分子像增塑剂一样插在分子链之间，确实会让材料更柔韧、打印时层间更“服帖”，表面看着还行。但代价是：含水尼龙打印的零件，强度和尺寸稳定性是被牺牲掉的。更糟的是，很多“尼龙脆”的投诉，恰恰来自“我故意留了点湿气”的操作——你以为在优化手感，实则在削弱零件。

正确姿势：烘干到位，再用工艺参数（如略高喷嘴温度、合理层间冷却）去补偿韧性，而不是用含水来“走捷径”。

3. PA 烘干参数与节奏

通用参考（以厂家 datasheet 为准）：

温度：80–90℃。PA6 取 80℃ 上下，PA12 可到 85–90℃。

时间：4–12 小时，视初始含水与环境湿度。开封久、明显吸潮的卷料，建议 8 小时以上。

方式：鼓风烘箱为主；真空干燥箱更佳，能同时抑制氧化。

关键点：尼龙烘干后必须尽快用，或者立即密封。尼龙的“回潮”速度非常快——在南方梅雨季，一卷烘好的 PA12 暴露在空气中 2–4 小时，含水率就能爬回危险区。所以“烘好放着明天打”是典型错误。

4. PA 专属避坑清单

❌ 烘箱温度别贪高：超过熔点（PA6 约 220℃、PA12 约 178℃）会直接融化结块；即便没到熔点，长时间贴近 Tg 也会让料盘变形、线材粘连。

❌ 别用普通食品袋长期存尼龙：普通塑料袋不防潮，必须用铝箔复合袋 + 干燥剂 + 抽真空，或进干燥箱。

❌ 打印时不加干燥措施：尼龙强烈建议在带干燥功能的料仓/干燥箱里直打，尤其在相对湿度 >50% 的环境。

✅ 烘干后实测手感：干尼龙偏硬、敲击声脆；回潮的会明显变软、有韧性。

✅ 备一支变色硅胶，干燥剂变粉就烘干再生。

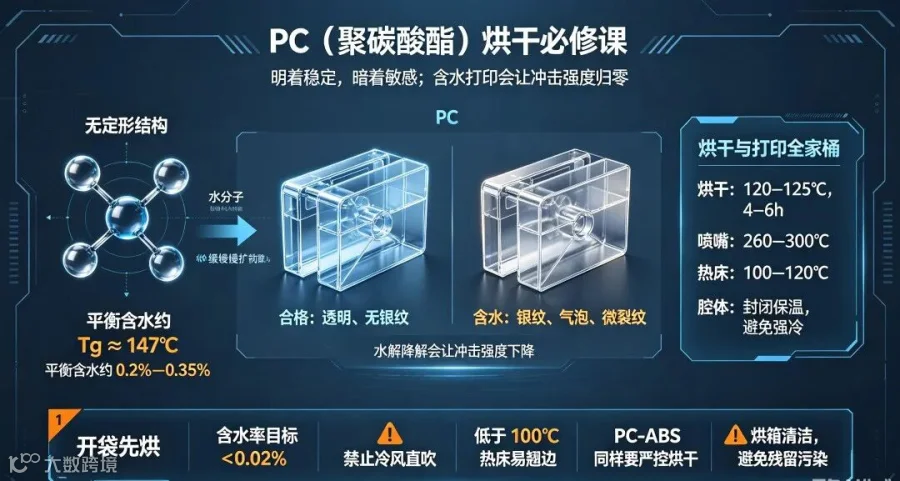

三、PC（聚碳酸酯）烘干必修课

如果说 PA 是“明着闹脾气”，PC 就是“暗着使绊子”。它透明、高冲击、尺寸稳，是功能性零件的热门选择，但对水的敏感程度，常被严重低估。

1. 无定形透明的娇贵客

PC 是无定形聚合物，没有明确的结晶熔点，只有一个玻璃化转变温度Tg ≈ 147℃。它的加工窗口其实不窄，但容错率极低——只要含水，必出问题。

PC 的吸湿特点是“慢热型”：在 23℃、50% RH 下，平衡含水约 0.2%–0.35%，看似不多，但打印时这点水就足以让整面出现银纹。更麻烦的是，PC 一旦含水打印，零件内部已经发生了水解和微裂纹，即便当时看着能用，也会在后续受力或老化中开裂。

2. PC 对水的极端敏感

行业内有一句近乎共识的话：PC 是“含水即废”的代表。原因有二：

其一，PC 的水解降解极其显著，微量水就能让分子量大幅下降，冲击强度（PC 最引以为傲的性能）几乎归零。

其二，PC 打印件常做结构件、透明件、耐冲击件，任何银纹、气泡都不可接受——不像 PLA 摆件，有点瑕疵无所谓。

所以，PC 的烘干标准比 PA 还苛刻：含水率要压到 0.02% 量级，这基本意味着“必须认真烘、烘透、烘完马上打”。

3. 烘干与打印的“全家桶”要求

PC 不是“烘好就万事大吉”，它对整条链路都挑剔：

烘干：120–125℃，4–6 小时，鼓风烘箱。温度不要无限上探，超过 Tg 太多（接近 150℃+）会导致料盘软化变形、线材粘连。

喷嘴：260–300℃，PC 需要足够高的熔融温度才能流动良好。

热床：100–120℃，PC 翘曲倾向强，热床必须给力。

腔体：强烈建议封闭保温腔体。PC 对冷却敏感，冷空气一吹就分层、开裂。没有保温腔，PC 基本打不出好件。

一句话：PC 打印失败，十有八九不是打印参数，而是前面烘干和腔体两关没过。

4. PC 避坑清单

❌ 开袋即用不烘干：哪怕“新料刚到”，运输途中也可能吸湿，PC 一律先烘。

❌ 用冷风/风扇给 PC 降温：PC 需要缓慢均匀冷却，强冷必分层。

❌ 忽视热床温度：低于 100℃ 的 PC 打印，翘边概率极高。

❌ 把 PC-ABS 当“不那么娇贵”：混合料同样强吸湿，烘干标准不能降。

✅ 透明 PC 件若发雾、有银丝，第一反应就是“含水”，重烘再打。

✅ 烘 PC 的烘箱最好专用或彻底清洁，避免前次烘尼龙残留气味污染。

四、PEEK 烘干必修课

PEEK 站在工程塑料的顶端：耐温、耐磨、自润滑、生物相容，常用于航空航天、医疗植入、半导体。但也正因为它贵（一卷动辄数千元）、加工温度高（熔点约 343℃），一旦含水报废，损失是 PA、PC 的几十倍。

1. 工业顶流的代价

PEEK 是半结晶高温塑料，玻璃化转变 Tg ≈ 143℃，熔点 Tm ≈ 343℃。它打印需要：

喷嘴温度 380–420℃；

热床 120–160℃；

高温保温腔体（建议 >120℃）。

在这种极端温度下，材料里哪怕残留极少量水，都会在喷嘴内剧烈汽化，造成：

料流脉动、挤出不均；

零件内部气孔、疏松；

更隐蔽的是水解导致的分子链断裂，削弱本征强度。

而 PEEK 零件多用于承重、耐温、植入场景，强度打折是不可接受的。所以，PEEK 的烘干不是“建议”，是“强制”。

2. 水解与碳化双风险

PEEK 烘干还有个独特难点：温度区间很微妙。

温度太低（如 80–100℃）：结合水赶不干净，等于白烘。

温度太高（接近或超过 150℃ 长期）：虽然 PEEK 本身耐热，但长时间高温 + 富氧环境会加速材料氧化黄变，甚至局部碳化，反而污染料丝。

时间不够：表层干了，芯部还是湿的，一打照样气泡。

因此，PEEK 的最佳实践是150℃ 左右、3–4 小时，优先真空干燥。真空环境能降低水的沸点、加速析出，同时隔绝氧气抑制氧化，是 PEEK 的最优解。

3. 真空干燥与退火

PEEK 玩家往往会做“两步走”：

真空烘干：150℃、3–4h，彻底去水并防氧化。

退火处理（可选但推荐）：打印后的 PEEK 零件在接近 Tg 的温度下保温退火，提升结晶度、释放内应力、改善尺寸稳定性和力学性能。

注意退火和烘干是两件事：烘干去水，退火定型。别混为一谈。

4. PEEK 避坑清单

❌ 用普通桌面烘箱长时间烘 PEEK：富氧 + 高温易氧化黄变，优先真空箱。

❌ 含水 PEEK 直接打：一次失败损失可能上千元，务必先烘。

❌ 喷嘴温度不够硬上：低于 360℃ 的 PEEK 往往熔融不良、层间不牢。

✅ 烘好的 PEEK 用干燥箱直打或拆封即打，绝不停放在空气中。

✅ 一旦喷嘴因含水出现碳化堵塞，清理极难，宁可换喷嘴也别硬挤。

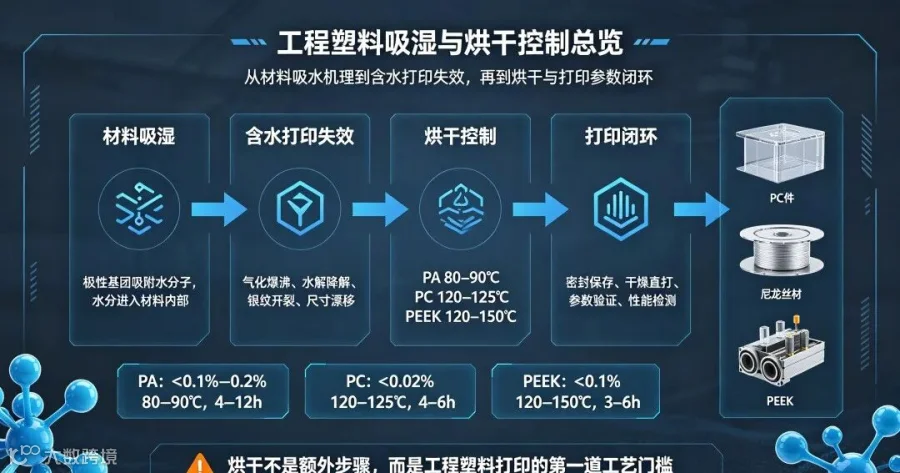

五、横向对比：三种材料烘干参数速查表

把前面内容浓缩成一张表，方便你打印贴墙：

项目	PA（以 PA12 为例）	PC	PEEK
形态	半结晶	无定形	半结晶
吸湿强度	中–强（PA6 极强）	中（慢热）	中
玻璃化 Tg	~40–50℃	~147℃	~143℃
熔点/加工	~178℃（PA12）	无定形，260–300℃	~343℃
建议含水率	<0.1%–0.2%	<0.02%	<0.1%
烘干温度	80–90℃	120–125℃	150℃
烘干时间	4–12h	4–6h	3–4h
推荐方式	鼓风/真空	鼓风（避超 Tg）	真空最优
回潮速度	极快（小时级）	慢（天级）	中
打印必配	干燥料仓	保温腔体	高温腔体+真空烘干

六、方法课：你该用哪种烘干设备

知道了参数，还得选对武器。市面上的烘干方案五花八门，逐一拆解：

1. 实验室鼓风烘箱

优点：温度准、容量大、成本适中，是绝大多数玩家的主力。

缺点：富氧环境，长时间高温可能让某些材料轻微氧化；温度均匀性看品质，便宜货上下温差能到 ±10℃。

适用：PA、PC 的常规烘干，性价比首选。

2. 真空干燥箱

优点：低压让水沸点降低，去水更快更彻底；无氧环境抑制氧化——PEEK 的标配。

缺点：贵，抽真空有噪音，操作稍复杂。

适用：PEEK、对氧化敏感的料、追求极限干燥的强迫症玩家。

3. 桌面料盘干燥器 / 干燥箱直打一体机

优点：边烘边打，从根上解决“烘好回潮”；体积小、安静，适合桌面。

缺点：容量有限、温度上限通常 70–80℃，烘不了 PC/PEEK 这种高温料（只能做打印时保湿）。

适用：PA 系列的“烘干 + 直打”闭环，强烈推荐尼龙用户配备。

4. 食品脱水机 DIY

优点：便宜，几十到几百元，能到 70℃ 左右。

缺点：温控粗糙、无鼓风均匀性保障，只能算“临时方案”。

适用：仅限低温除湿过渡，别指望它搞定 PC/PEEK。

5. 密封箱 + 干燥剂 / 除湿机

优点：低能耗、适合长期存储。

缺点：去水能力弱，只能维持“已烘干”状态，不能从湿烘到干。

适用：存储环节，而非烘干环节。

设备对比速览表：

设备	最高温	能否烘 PC/PEEK	氧化风险	推荐用途
鼓风烘箱	200℃+	✅	中	PA/PC 主烘
真空干燥箱	200℃+	✅✅（最优）	低	PEEK/极限干燥
料盘干燥器	~80℃	❌	低	PA 直打保湿
食品脱水机	~70℃	❌	中	临时除湿
密封干燥箱	室温	❌	低	存储防回潮

七、闭环课：烘干之后，如何别再“回潮”

很多人的流程是“烘好 → 拿出来 → 放桌上 → 明天打”，然后疑惑为什么又废了。问题就出在烘干只是上半场，防回潮才是下半场。

1. 干燥剂要“活”

变色硅胶是最常用的指示型干燥剂：蓝色（或橙色）代表干燥，变粉/变绿代表吸水饱和。饱和的干燥剂不仅是废的，还会反向吐水。记得定期烘箱 120℃ 再生。

2. 封装三件套

烘好的料，立刻进：铝箔复合袋 + 足量干燥剂 + 抽真空（或尽可能挤空空气）。普通塑料袋基本无效，别偷懒。

3. 干燥箱直打（终极方案）

对 PA、PC 这类极易回潮的料，最稳的是“料盘永远待在干燥环境里”：

PA：用带加热除湿的料仓直打；

PC：烘好立即上机，配合保温腔；

PEEK：真空烘好 → 干燥箱暂存 → 直打。

4. 时效表：开袋后你能拖多久？

经验参考（相对湿度 50% 左右）：

PA6：暴露 1–2 小时就开始明显吸潮，超过 4 小时建议重烘；

PA12：几小时内尚可，过夜基本要重烘；

PC：慢，但超过 1–2 天建议重烘；

PEEK：中等，当天用完最稳，过夜视环境而定。

南方回南天、梅雨季，上述时间统统砍半。

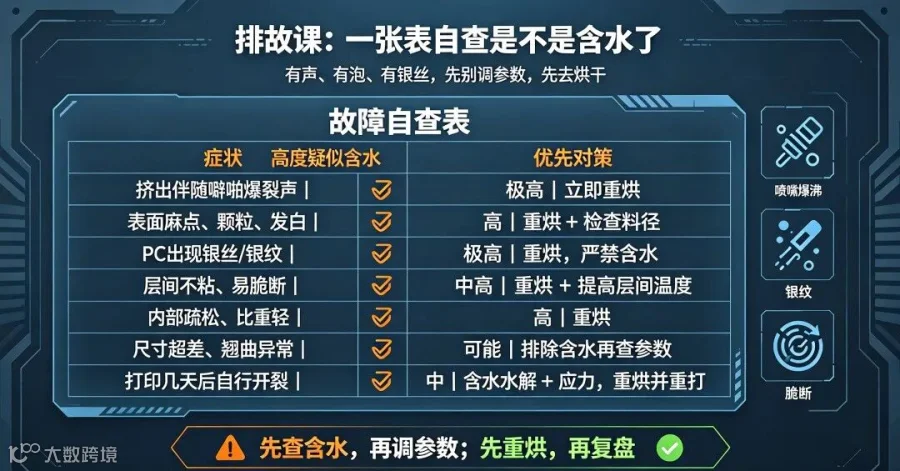

八、排故课：一张表自查“是不是含水了”

打印翻车时，先用这张表快速判断：

症状	高度疑似含水	优先对策
挤出伴随“噼啪”爆裂声	✅ 极高	立即重烘
表面麻点、颗粒、发白	✅ 高	重烘 + 检查料径
PC 出现银丝/银纹	✅ 极高	重烘，严禁含水
层间不粘、易脆断	✅ 中高	重烘 + 提高层间温度
内部疏松、比重轻	✅ 高	重烘
尺寸超差、翘曲异常	⚠️ 可能	排除含水再查参数
打印几天后自行开裂	✅ 中	含水水解 + 应力，重烘并重打

记住一个口诀：“有声、有泡、有银丝，先别调参数，先去烘干。”

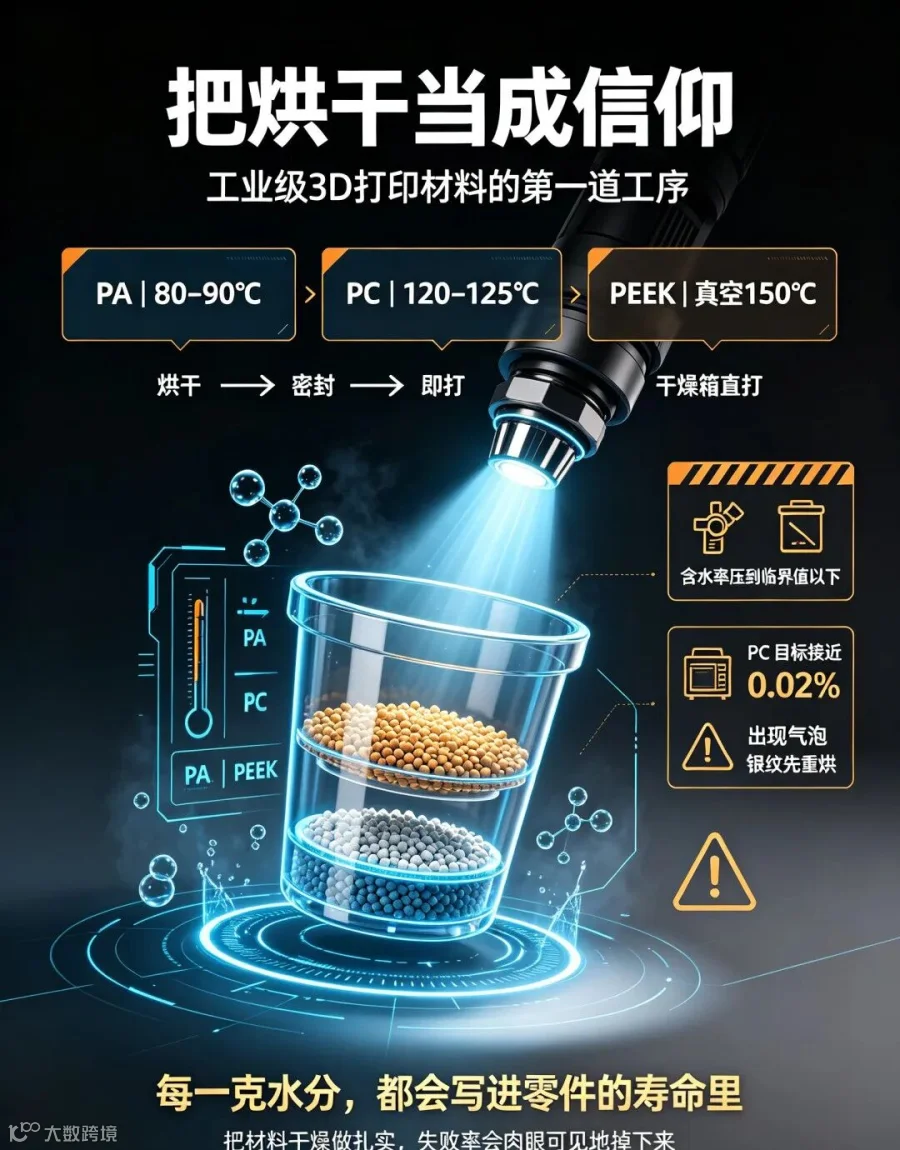

九、结语：把烘干当成信仰

回到开头那个问题——为什么你的 PA 总开裂、PC 总气泡、PEEK 总报废？答案往往不在机器，而在那卷你以为“没事”的材料里。

对工业级吸湿性材料而言，烘干不是可选步骤，而是打印的第一道工序，是零件质量的地基。你愿意花几千块买 PEEK，愿意花几小时调切片，却舍不得花几小时认真烘干，那是本末倒置。

把这篇文章里的几条核心记牢就够了：

PA 烘 80–90℃、PC 烘 120–125℃、PEEK 真空 150℃——温度别乱来；

含水率压到临界值以下，尤其 PC 要往 0.02% 卷；

烘好即封、开封即打、易潮料干燥箱直打，闭环防回潮；

一有气泡银纹，先重烘，别瞎调参数。

3D 打印的浪漫，在于把数字变成实体；而工业级材料的现实，在于每一克水分都会写进零件的寿命里。把烘干当成信仰，你的失败率会肉眼可见地掉下来。

#3D 打印 #工业 3D 打印 #增材制造 #工程塑料打印 #PA 尼龙 #PC 聚碳酸酯 #PEEK #3D 打印工艺 #耗材烘干 #材料吸湿 #含水率控制 #3D 打印避坑
