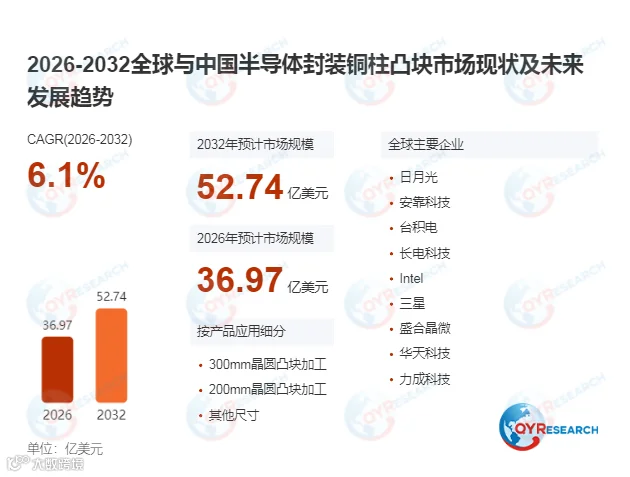

在全球AI高性能计算芯片、HBM高带宽存储与2.5D/3D异构集成需求持续爆发的背景下，一类支撑先进封装高密度互连的核心精密部件正迎来稳健增长窗口——半导体封装铜柱凸块。据QYResearch统计，2025年全球半导体封装铜柱凸块市场销售额达35.04亿美元，预计2032年将增至52.74亿美元，2026-2032年期间年复合增长率（CAGR）为6.1%，是当前先进封装产业链中技术迭代确定性极强的核心细分赛道。
铜柱凸块是面向先进封装场景的微型金属互连结构，以垂直电镀成型的高纯铜柱为主体，搭配顶部可焊金属帽替代传统锡球凸点，凭借高导电性、优异散热性能与极小的互连间距特性，完美适配倒装芯片封装、CoWoS、EMIB等各类高端封装方案，按尺寸规格可划分为标准铜柱凸点、小节距铜柱与超小间距u-Cu Pillar三大类，是支撑芯片I/O密度持续提升的核心基础互连技术。

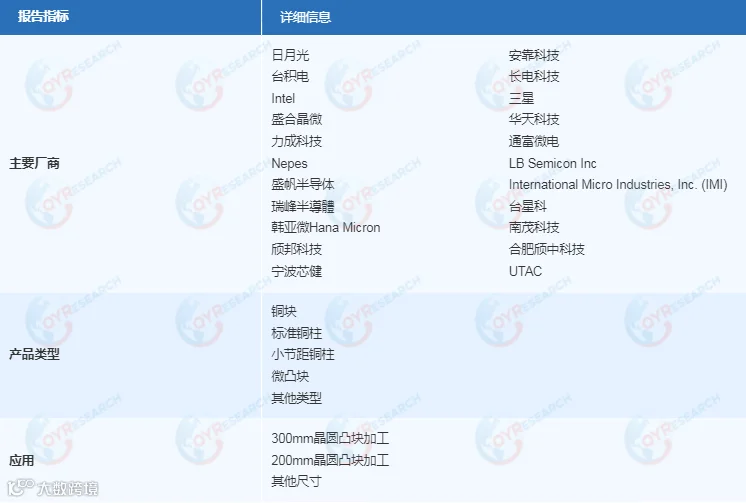

全球半导体封装铜柱凸块市场呈现“头部代工厂与封测厂商高度集中主导”的竞争格局。日月光、安靠科技、台积电等全球头部企业依托长期的先进封装工艺沉淀，在高端铜柱凸块加工领域占据绝对先发优势，2024年全球前十大核心厂商合计占据超过80%的市场份额，行业技术竞争聚焦于电镀制程精度控制、柱高柱径一致性管控与细间距量产良率提升，长电科技、通富微电等中国大陆本土封测厂商依托国内先进封装产能扩张的本地化配套需求，正快速实现铜柱凸块工艺的大规模量产落地，市场份额持续稳步提升。
从区域产业分布来看，中国台湾依托全球领先的先进封测产业集群，是全球最大的铜柱凸块生产与消费市场，北美凭借Intel、三星等头部芯片设计与制造企业的技术引领，是铜柱凸块技术的发源地与高端需求核心市场，韩国与中国大陆受HBM存储产能建设与本土芯片自主可控需求驱动，是当前铜柱凸块市场增速最快的两大区域，本土供应链配套能力的持续完善进一步加速了铜柱凸块的国产化渗透进程。
半导体封装铜柱凸块的稳健增长受三大核心引擎共同推动。其一，高端芯片性能升级拉动需求刚性释放，受AI HPC芯片、智能手机旗舰SoC对高I/O密度、高信号完整性要求提升驱动，传统引线键合与锡球凸点已无法满足性能需求，进而直接推动铜柱凸块在高端封装场景的渗透率持续攀升；其二，封装成本优化驱动技术替代，受铜柱凸块可减少基板层数、降低整体封装成本约20%的特性影响，大量中端消费电子芯片也开始导入铜柱凸块方案，进一步拓宽了市场需求边界；其三，异构集成技术迭代打开长期成长空间，受2.5D/3D封装、Chiplet技术大规模落地驱动，超小间距铜柱微凸块的需求持续爆发，为市场提供了长期稳定的增量动力。
展望未来，半导体封装铜柱凸块受6.1%的稳健CAGR驱动将保持长期平稳增长，其作为先进封装高密度互连的核心支撑技术，将持续受益于全球AI算力芯片扩容与异构集成产业升级的双重红利，长期产业成长底盘极为稳固。
