在 CAD 三维建模与装配过程中，线段的水平或垂直度直接影响模型的准确性。如何快速识别并标识出所有非水平线段？以下提供基于 AutoCAD“快速选择”功能的高效解决方案。
操作步骤
1. 准备绘图环境

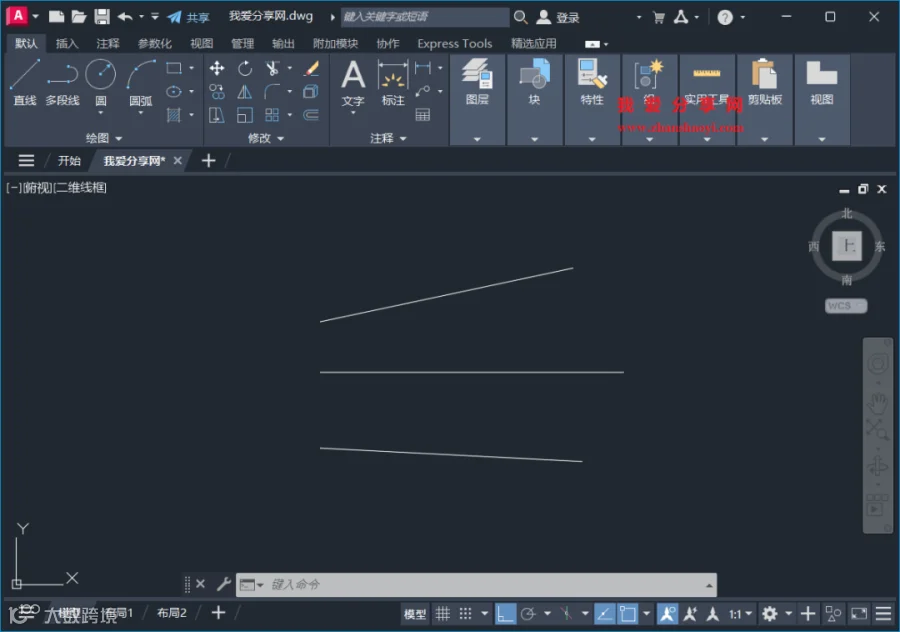

启动 AutoCAD 软件，进入绘图界面并绘制包含各类线段的示例图形，以便进行筛选测试。
2. 调用快速选择功能
框选需要检查的所有线段，点击鼠标右键，在弹出菜单中选择【快速选择】选项。
3. 设置筛选条件

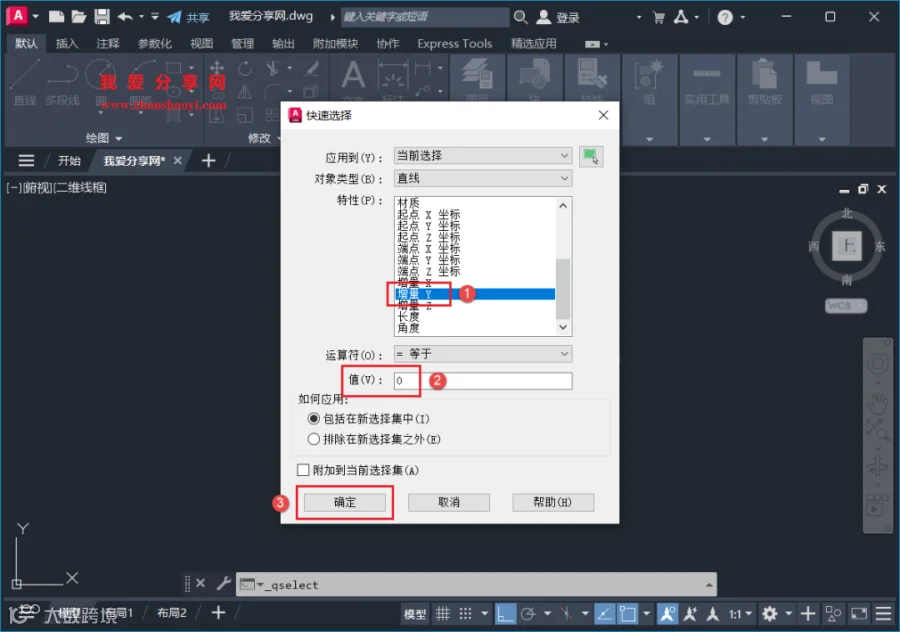

在弹出的对话框中，将特性设置为【增量 Y】，运算符保持默认，值设置为"0"。点击【确定】执行筛选。
原理说明：增量 Y 不等于 0 的线段即为非水平线；同理，若需检查非垂直线，可将特性改为【增量 X】且值不为 0。
4. 查看筛选结果

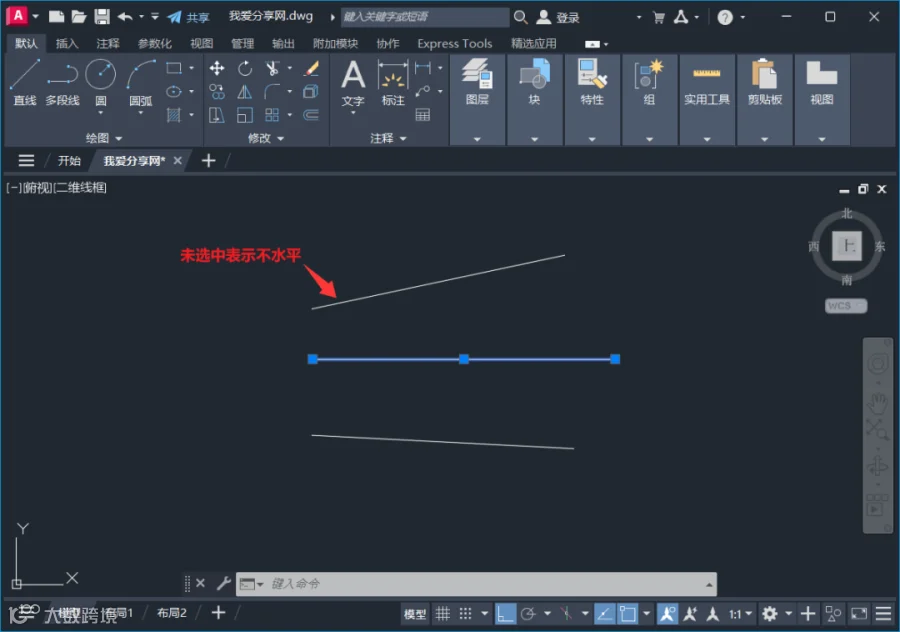

操作完成后，符合水平条件（增量 Y=0）的线段将被选中，未被选中的线段即为非水平线段，用户可据此进行修正或标记。
通过上述步骤，可迅速定位 CAD 图纸中的非标准线段，提升绘图效率与模型精度。
