Mastercam 2024 北京精雕 AC 五轴后处理程序解析

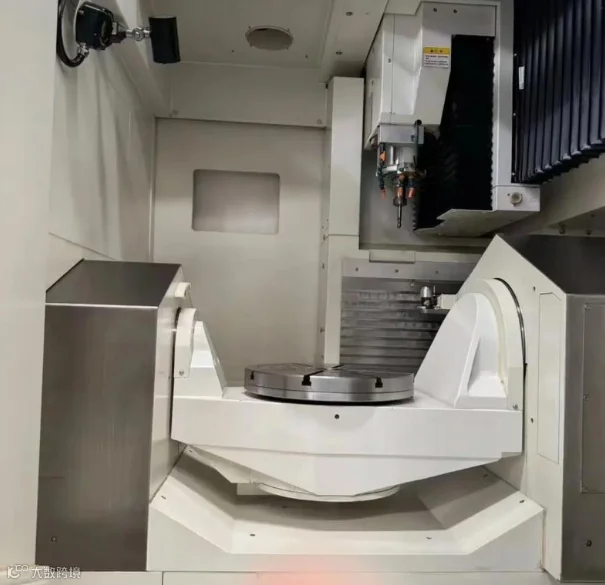

本文展示了一份基于 Mastercam 2024 生成的北京精雕 AC 双转台五轴联动加工实例代码。该程序涵盖了从面铣、多曲面精加工到钻孔及螺纹铣削的完整工艺流程，重点体现了五轴机床在复杂曲面加工中的坐标变换、刀具补偿及高速高精控制策略。
一、程序基础信息与刀具配置
程序头部分定义了基本的初始化指令及安全设定，包括公制单位、绝对编程模式、取消各类补偿等。本案例共使用了 6 把刀具，具体配置如下：
- T1：Φ16mm 平底刀（面铣粗加工）
- T10：Φ6mm R3 球头刀（五轴曲面精加工）
- T6：Φ4mm 平底刀
- T12：Φ4mm R2 球头刀
- T13：Φ6mm 倒角刀（钻孔/沉孔）
- T18：Φ2.4mm 螺纹刀
二、OP1 面铣加工工序
首道工序采用 T1 Φ16mm 平底刀进行顶部平面铣削。程序开启了北京精雕特有的高速高精功能（M601），并执行了旋转轴清圈重置（M550）。加工过程中，机床通过 G54 坐标系定位，主轴转速设为 6000rpm，采用圆弧插补方式完成轮廓修整，最后安全抬刀并关闭冷却液。
三、OP5 五轴多曲面联动精加工
此为核心工序，使用 T10 Φ6mm 球头刀进行复杂曲面精修。程序大量运用了动态坐标系旋转指令（G68.2）及倾斜面加工指令（G53.1），实现了刀具轴线随曲面法向实时调整。
代码中可见密集的 XYZABC 六轴联动数据，确保在曲面过渡区域保持恒定切削条件。加工中途包含多次定轴回零操作，以消除累积误差并优化刀具路径。该部分充分展示了 AC 双转台在五轴联动中的插补性能。
四、OP42 多姿态钻孔与沉孔
利用 T13 倒角刀在不同角度下进行钻孔及沉孔作业。程序通过 G68.2 将工件坐标系旋转至特定加工平面，使钻孔动作转化为简单的 Z 轴进给。案例中包含了多个不同角度的孔加工循环（G81），每次加工前均精确计算并定位旋转轴角度（A/C 轴），加工完成后自动回正。
五、OP51 五轴螺纹铣削
最后一道工序使用 T18 Φ2.4mm 螺纹刀进行螺纹铣削。同样采用了坐标系旋转技术，将螺纹轴线对齐至 Z 轴方向。程序通过螺旋插补方式生成螺纹牙型，并在加工结束后执行严格的停机复位指令（G28），确保所有轴回到机械原点，保障设备安全。
