和做设计的工程师交流，他在日常工作中，有过这样的崩溃瞬间：三维模型改了几十版，工程图却还要手动一个个去更新视图、调比例、标尺寸；几十个结构相似的零件，出图、写BOM表、填标题栏耗费的时间，甚至比建模本身还要长。
看着都是重复的做，但没有办法。也有想着解决，但是就是不懂代码。只能这样日复一日的做着，时间久了人都被“机器化”了。哪来的创新和想法。其实，真正的设计精力应该花在结构优化和方案创新上，而不是被繁琐的制图流程拖慢脚步。
而目前主流的做法就是通过Creo二次开发，完全可以把这些机械化的工作交给代码，给Creo装上一个插件，让工程图实现真正的自动化流转。
下面我们元王和使用的Creo设计师们聊聊，二次开发究竟能做些什么？
01、视图与布局：从手动拼凑到智能排布
传统的工程图创建，往往需要手动选择主视图、俯视图、左视图，再小心翼翼地调整比例和位置，生怕视图之间发生干涉。

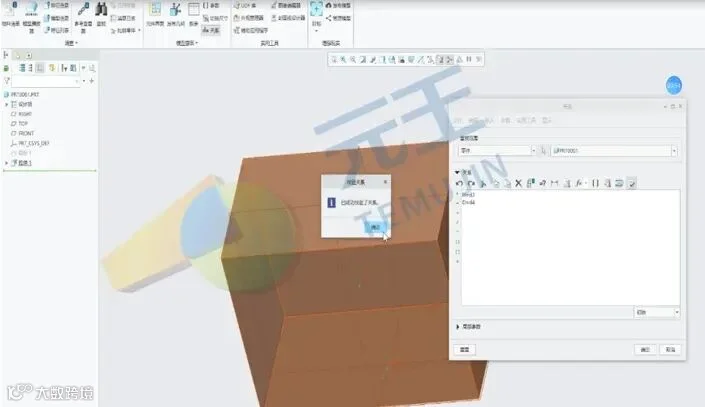

而在自动化流程中，程序可以直接读取三维模型的特征树，根据模型的长宽高比例和几何特征，自动计算并生成最优的视图组合。
不仅如此，程序还能智能排布图纸空间。无论是标准的三视图，还是复杂的局部放大图、剖视图，系统都能根据图幅大小自动调整比例，并将它们整齐地摆放在图纸上。遇到钣金件，还能自动识别并生成展开图，彻底告别手动拖拽视图的烦恼。
02、尺寸与公差：让图纸“读懂”设计意图

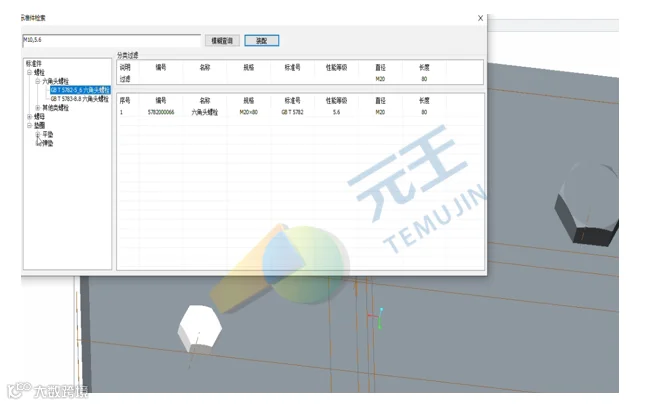

工程图的核心在于准确传递制造信息。手动标注不仅效率低下，还极易因为疲劳导致尺寸遗漏或公差标错。我们元王为客户进行二次开发，可以让Creo自动识别模型上的孔、槽、倒角等特征，并匹配企业预设的标注规范。
例如，程序可以自动提取螺纹孔的参数，生成符合国标的“M6×1.0-6H”注释；对于关键配合面，自动添加形位公差框和基准符号。更重要的是，这些标注是与三维模型深度关联的，一旦模型参数修改，图纸上的尺寸和公差会自动更新，从源头上杜绝了“图物不符”的低级错误。
这种智能自动化，企业员工使用后都反馈比较好。要知道，以前那种机械化靠经验很容易出错，追究起来也是一连串的问题。
03、图框与明细栏：一键匹配，告别手动填空
每次出图都要手动选择图框、填写标题栏里的材料、重量、代号，这种操作极其枯燥。在自动化方案中，程序会在生成工程图的瞬间，自动匹配符合当前图幅的标准化图框。
同时，它会深入读取装配体的底层数据，将零部件的名称、数量、材料、重量等信息自动填充到明细栏（BOM表）中。如果模型参数发生变更，标题栏和明细栏也会同步刷新。
这种“一次定义，全局生效”的机制，不仅保证了图纸格式的绝对统一，也让团队协作变得更加顺畅。
04、批量输出与打印：把时间还给工程师
当面对一个包含上百个零件的大型装配体时，批量处理的需求就显得尤为迫切。通过二次开发，工程师只需在界面上轻轻一点，系统就能在后台静默运行，批量创建所有零件和子装配体的工程图。
完成创建后，程序还能自动将图纸批量导出为PDF、DWG或DXF格式，甚至可以直接连接打印机进行批量打印。原本需要几天才能完成的出图任务，现在可能几十分钟就搞定。导出的文件会自动按照项目或零件类型归档到指定文件夹，完美对接后续的生产和审批流程。
为什么要进行Creo二次开发？软件好好地能用就行呀，还要花费精力去弄哪些？我想只有工程师们懂得其中的痛。并不是软件不能用，而是有些用起来就很费时间，还会出错。
通过二次开发，代码是严谨的，它不会疲劳，也不会走神。将工程图自动化，很多工程师会想，这是不是要取代自己？其实并非如此，而是为了把大家从低价值的重复劳动中解放出来。
当繁琐的杂事都被自动化工具接管，我们终于可以把宝贵的时间投入到真正重要的工作中。中国创造创新就是从一点点攻克技术难题，去优化产品性能中体现出来的。
