导读：学员积极学习，相互沟通提升，如下为部分学员问题解答，供参考。

第一期赛盛技术组织的辐射发射特训营课程正在火热进行中，学员积极学习，相互沟通提升，如下为部分学员问题解答，供参考。

一、今天去辐射摸底，在40MHz到70MHz之间，起来三个干扰，类似尖峰状，在电源输入口绕了一个磁环。改善效果很明显，因为不利于生产，需要通过另外的方式做到改善。请问可以通过什么措施做到改善（人已经从实验室回来了），加一级共模滤波，如共模电感。

答：加磁环有明显下降，说明是电源线对外发射。可以：

1、把磁环转移到内部；

2、在电源接口加共模电感，Y电容滤波；

3，电源接口可以加多孔磁珠实验；

4、内部干扰源头滤波。

二、我想了解DCDC的buck以及boost, 它的宽带噪声应该如何降低，在RE辐射摸底时，对于这种噪声，该如何处理？

答：针对DC/DC的宽带噪声，一般解决对策：

1、针对导致辐射的电缆接口滤波；

2、源头进行滤波；

3、如果是单板回路导致辐射超标，需要针对单板PCB回路处理；

4、其他针对电源的功率电感以及变压器本身辐射进行屏蔽。

三、新能源动力电池包内部有什么样的干扰源？哪些干扰源是否会导致下面的影响？

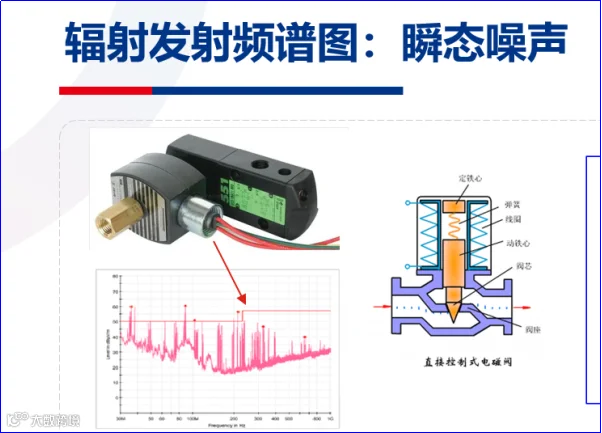

答：这种毛刺通常都是瞬态噪声影响为主，这个图我记得是我们的整车测试项目图，触发原因不一定是新能源的动力电池包，主要可能原因如下图所示：

如果确认是电池包，唯一可能的原因就是内部的继电器切换形成的触点大电流可能导致的问题。

以上为辐射发射特训营讲师针对学员问题回复，部分参考资料来源网络，如有侵权可联系赛盛技术删除，谢谢。

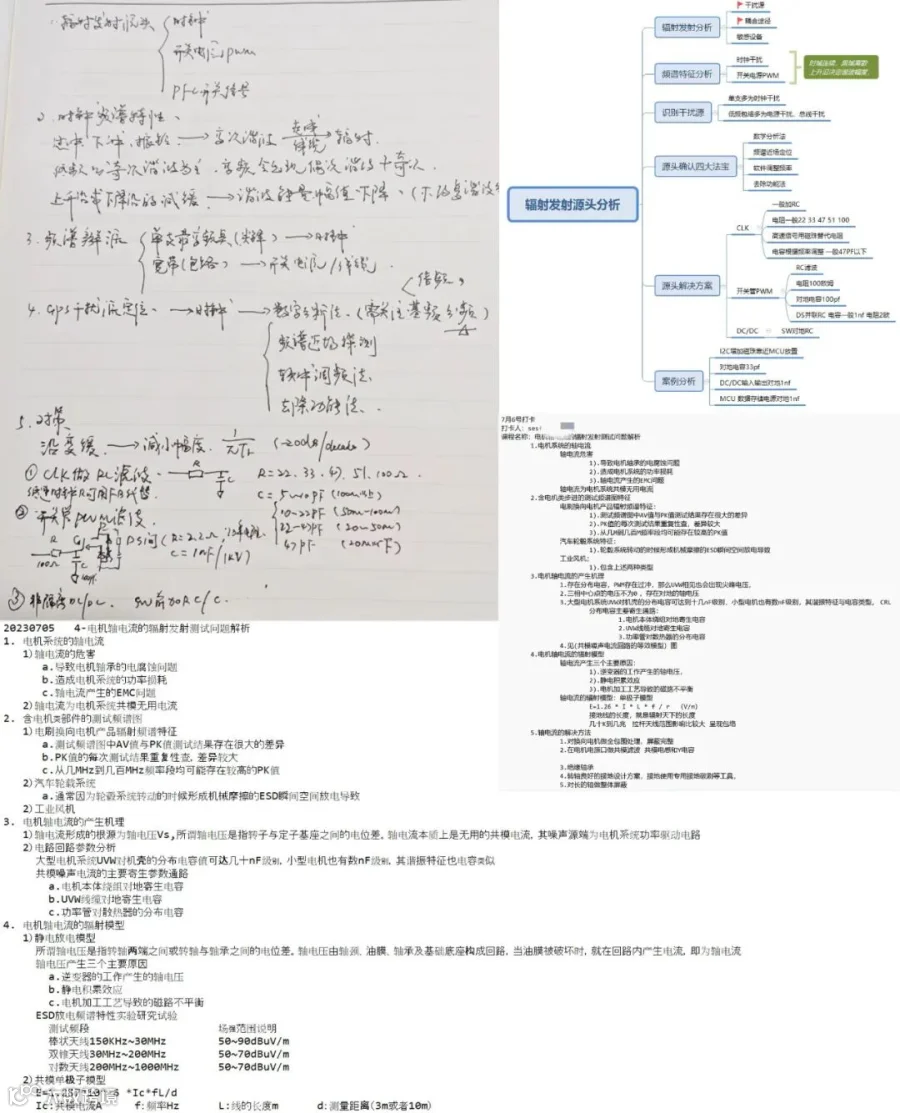

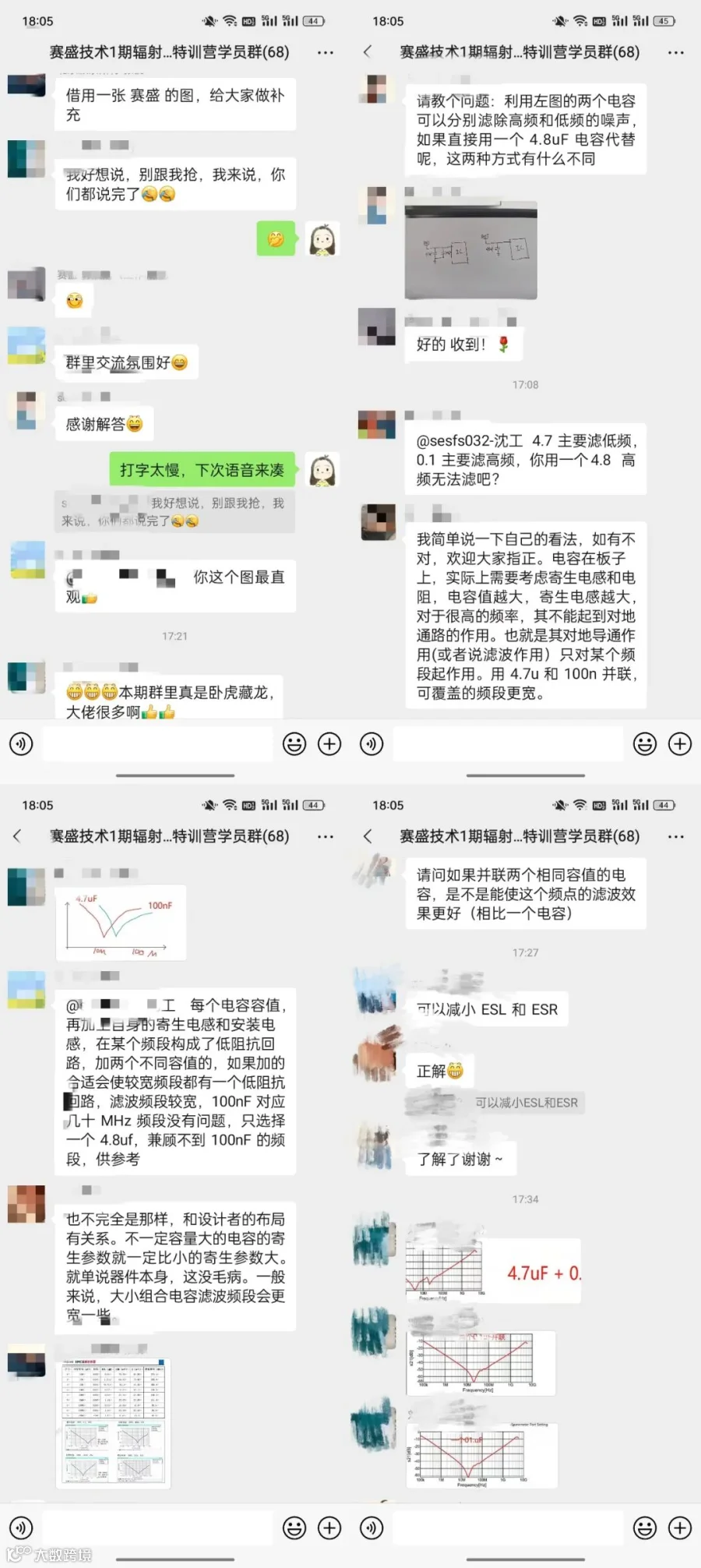

赛盛技术辐射发射特训营开班一周，学员相互学习总结，共同探讨提升。

如您想加入赛盛技术辐射发射特训营，提高设计与整改能力，可通过如下联系方式咨询客服，三个月系统学习，全面掌握整改要点，高效解决问题，降低测试、人力、时间等整改成本。

报名咨询请联系专属顾问，谢谢。
