干货分享 | 基础操作第7课，LCD液晶模块示例程序讲解

预计阅读时间：1分钟

LCD1602液晶显示器

是广泛使用的一种字符型液晶显示模块

能够显示英文字母、阿拉伯数字

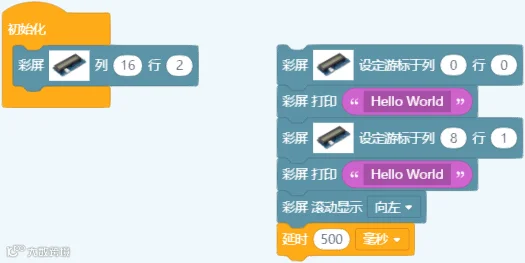

上图中是LCD液晶模块的示例程序

LCD液晶模块的显示区域

是由16列2行来组成的

简单来说

可以同时显示两行字符



初始化部分

我们将LCD液晶模块的状态

设置为16列2行

来确保最大的显示区域

程序中我们先来设置第一行字符

设定游标位置于0列0行

因为程序里默认的

16列编号是0-15

2行的编号是0-1

也就是说

虽然游标位置设置的是0列0行

但实际在液晶屏上看到的

第一个字符起始位置是1列1行

这个可以根据大家的需求任意更改

接下来设置第一行字符的内容

我们选择彩屏打印Hello World

我们同理第一行步骤

设置第二行字符的起始位置

比如示例中我们设置为第8列第1行

大概在LCD液晶模块中间的位置

设置第二行显示的字符Hello World

到此为止

只是设定了LCD液晶模块的固定显示内容

如果我们想要让它滚动起来应该怎么办呢？

我们在后面加上一条彩屏滚动显示

选项选择向左

那么显示的字符内容就会同步向左滚动1列

最后再加一条延时500毫秒

也就是说设置一个滚动间隔

500毫秒滚动一次

这样两行Hello World

就可以在LCD液晶模块上滚动播放啦~
