导读
近年来，随着新能源汽车、储能电源、锂电池为代表的新能源产业蓬勃发展，带动了大功率DC/DC转换器的市场需求增长。DC/DC转换器作为能量传递部件，需满足高转换效率需求，以提高能源利用率，实现节能环保。而电感器作为DC/DC转换器的核心元件之一，其选用的磁芯材料、线圈绕组、结构设计等因素都关系着电感产品的电气性能，从而进一步影响DC/DC转换器的转换效率。
产品概述
为满足大功率DC/DC转换器对大电流、低损耗、宽频宽温电感产品的需求，科达嘉最新推出超级大电流电感CPCF3222、CPCF3535系列。产品采用宽频宽温低功耗的铁氧体材料，磁芯损耗低，在高频高温环境下具有良好的电流稳定性，饱和电流受温度影响小；扁平线绕组设计，具有低直流电阻，低温升的特点；工作温度为-40℃～+125℃。
该系列产品提供两种规格尺寸，以满足不同客户的需求。CPCF3222电感值3.30~25.0μH，饱和电流29.0~89.2A，产品尺寸为32.0*22.5*30(mm)；CPCF3535电感值6.80~47.0μH，饱和电流25.7~71.0A，产品尺寸为36.0*35.7*34.2(mm)。
产品特点
扁平线圈绕组，低电阻，低温升。
宽温低功耗材料，低磁芯损耗。
优异的直流偏置特性和温度稳定性。
磁屏蔽结构，抗电磁干扰性能强。
工作温度：-40℃～+125℃ (包含线圈发热)。
电气特性如下：
CPCF3222饱和电流曲线
CPCF3222温升电流曲线

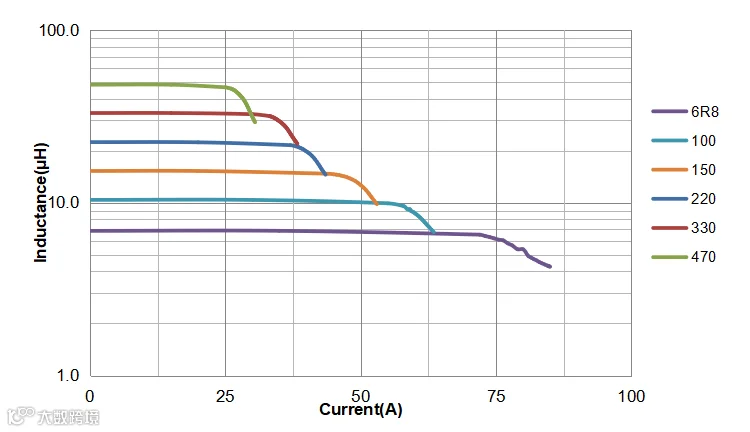

CPCF3535饱和电流曲线
CPCF3535温升电流曲线
外观：紧凑型设计，可快速定制
产品优化了磁芯体积、表面积和线圈绕组绕制面积之间的比率，设计结构更加紧凑，使得电感在较小体积下获得最大输出功率，且占用最小的PCB安装空间。
CPCF3222、CPCF3535属于组装式超级大电流电感。除此尺寸以外，科达嘉电子还可根据客户的特殊设计需求，快速定制不同尺寸，不同材质，不同电感量，不同电气性能的电感器。
应用：适合大功率方案设计
超级大电流电感CPCF3222、CPCF3535适合宽频宽温环境，广泛应用于大功率DC-DC转换器、储能电源、锂电池分容化成等大功率方案设计，助力DC-DC转换器转换效率有效提升。
环保标准
产品符合RoHS、REACH、无卤等环保要求。
生产情况
产品已批量生产，交期6-8周。
如需申请样品或了解更多详情，请访问科达嘉官网或与科达嘉的销售人员联系。
