在全球碳中和目标与智能电动化的双重驱动下，新能源汽车行业正经历爆发式增长。
据中汽协数据，2023年中国新能源汽车销量达949万辆，2024年为1286.6万辆，2025年预估约1500万辆。
行业竞争也日趋白热化：从概念到量产，车企需在2-3年内完成传统燃油车5-7年的研发周期，这对设计效率、成本控制与产品可靠性提出了极致挑战。
CAE（计算机辅助工程）仿真技术作为“虚拟实验室”，通过数字化建模、多物理场分析与优化算法，正在重构新能源汽车的研发逻辑：将一部分试验验证环节迁移至虚拟环境，大幅缩短研发周期、降低试错成本，成为车企抢占市场的核心竞争力。
我们元王将系统阐述CAE如何为新能源汽车行业提供全链条解决方案，助力企业实现“快速研发、精准设计、可靠量产”。
01
新能源汽车研发痛点与CAE的核心价值
（一）行业研发核心挑战

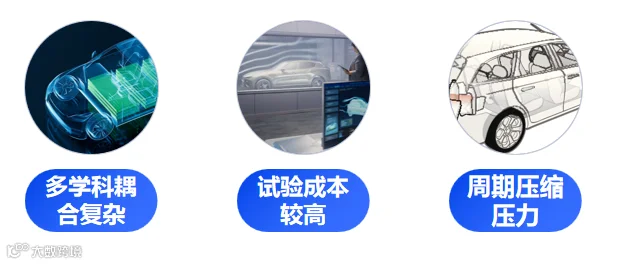

新能源汽车融合了三电系统（电池、电机、电控）、智能驾驶、轻量化材料等前沿技术，其研发面临三大痛点：
多学科耦合复杂：电池热失控、电机电磁干扰、车身轻量化与碰撞安全等多物理场问题交织，传统经验设计难以覆盖；
试验成本较高：实车碰撞测试单次费用超百万元，电池针刺/挤压试验需破坏性取样，且无法覆盖极端工况；
周期压缩压力：新车型上市周期从36个月缩短至24个月，甚至18个月，倒逼研发流程从“串行试错”转向“并行仿真”。
（二）CAE的核心价值
CAE通过构建高精度数字孪生模型，在虚拟环境中模拟真实工况下的性能表现，实现“一次仿真=多次试验”：
效率提升：电池包热管理仿真可在数小时内完成传统风洞试验数周的工作量；
成本降低：虚拟碰撞仿真可减少实车碰撞试验次数，减少成本及节约时间；
风险前置：在设计初期识别潜在失效模式（如电池热失控、电机过热），避免后期返工。
02

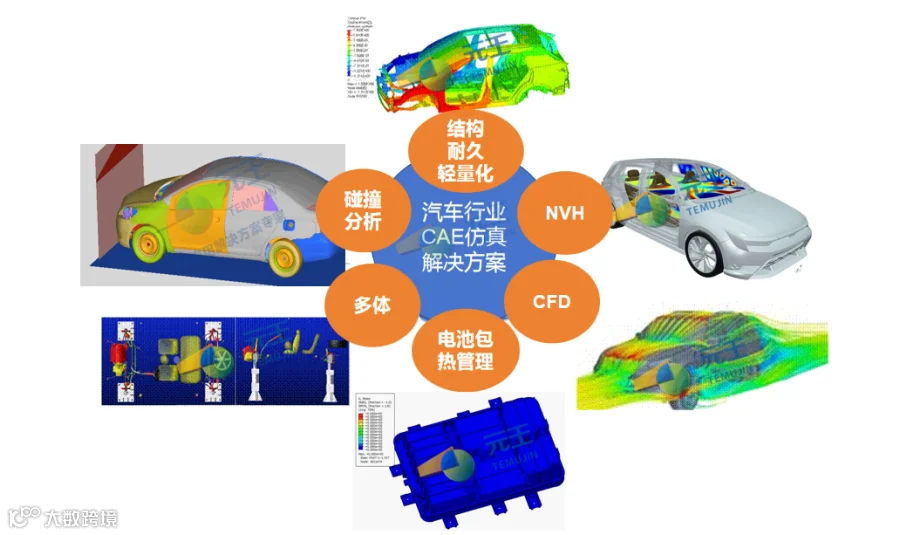

CAE在新能源汽车全研发周期的解决方案
CAE技术贯穿新能源汽车“研发设计-制造工艺-试验验证”全生命周期，形成闭环优化体系，具体如下：
（一）研发设计阶段
1. 电池系统
电池是新能源汽车的“心脏”，其安全性（热失控防护）、能量密度（续航里程）、循环寿命（衰减率）直接决定产品竞争力。CAE通过多物理场耦合仿真，解决三大核心问题：
热管理优化：基于Fluent、STAR-CCM+等软件，建立电池单体-模组-整包的“热-流-固”耦合模型，模拟充放电过程中的生热速率、冷却液流动路径及散热效率。
结构强度与碰撞安全：模拟电池包在挤压、振动、跌落工况下的变形与应力分布，优化壳体材料（如铝合金/碳纤维复合材料）与加强筋布局，确保满足国标中的挤压不起火标准。
电化学老化预测：仿真分析不同温度、充放电倍率下的SEI膜生长、活性物质脱落过程，预测电池循环寿命（误差＜5%），指导BMS策略优化。
2. 电机与电控
电机效率（影响续航）与电控系统EMC（电磁兼容性）是新能源汽车动力性能的关键：
电机电磁-热-力耦合仿真：计算转矩脉动、铁损与铜损；进行热仿真，分析绕组温升对绝缘寿命的影响；再评估高速旋转下的转子强度，优化硅钢片叠压工艺与冷却水路设计，使电机效率提升至97%以上；
电控系统EMC仿真：模拟IGBT开关过程中的电磁辐射，识别PCB布局中的天线效应与接地缺陷，通过添加屏蔽层、优化滤波器参数，使辐射骚扰值低于CISPR 25 Class 5标准，避免车载电子设备误触发。
3. 整车与轻量化
碰撞安全仿真：构建整车有限元模型，模拟正面碰撞（50km/h）、侧面柱碰（32km/h）工况，优化A/B柱强度、吸能盒结构与乘员约束系统（安全带、气囊），使车身扭转刚度提升。
轻量化设计：通过拓扑优化在给定载荷下寻找材料最优分布，结合多目标优化算法，平衡轻量化（降低能耗）与NVH性能，使整车风阻系数降至0.23Cd以下。
（二）制造工艺阶段
制造环节的精度直接影响产品良率，CAE通过“虚拟工厂”提前暴露工艺缺陷：
冲压工艺仿真：模拟高强度钢板的冲压回弹，预测拉裂、起皱风险，优化模具型面与压边力，使零件合格率提升多个百分点；
焊接与连接仿真：分析激光焊的热循环过程，避免焊缝气孔与裂纹；针对电池包激光焊接，仿真不同功率下的熔深一致性，确保密封性（IP67标准）；
涂装工艺仿真：模拟电泳漆液在车身空腔内的流动轨迹，优化注蜡孔位置，消除“空腔腐蚀”隐患。
（三）试验验证阶段
CAE并非完全替代物理试验，而是通过“虚拟预试验”缩小试验范围，聚焦关键场景：
台架试验替代：电机台架效率MAP图、电池充放电循环曲线可通过仿真生成，仅需验证极端工况（如-30℃低温启动）；
故障复现与根因分析：当实车出现异响（NVH）或电池局部过热时，通过CAE复现故障场景，定位螺栓松动、冷却液泄漏等隐性问题，缩短排查周期。
法规合规性验证：自动比对仿真结果与国标（如GB/T 18384-2020《电动汽车安全要求》），生成合规报告，避免因法规不符导致的设计返工。
以上所列的仿真分析并非全部，车企还会根据具体的需求进行针对性的仿真分析，如需了解更多新能源汽车CAE仿真分析，可以和我们交流。
在新能源汽车“快鱼吃慢鱼”的竞争时代，CAE已升级为“战略刚需”。通过全链条仿真解决方案，车企能够在虚拟世界中完成“设计-验证-优化”闭环，以更低成本、更短时间推出高性能、高可靠性的产品。
未来，随着AI与数字孪生的深度融合，CAE将进一步释放创新潜力，助力中国新能源汽车产业在全球竞争中占据制高点。
我们元王也会一如既往的为各车企提供全链路的CAE解决方案，主要包括CAE技术咨询、CAE软件销售、CAD/CAE软件开发、CAE培训等。
