常用硬度测试仪器 ，布、洛、维硬度计之洛氏硬度计（含一般洛氏、表面洛氏、双洛氏、塑料球压痕硬度计）

洛氏硬度计测试的国际标准

EN-ISO 6508

GB/T230

ASTM E-18

JIS Z 2245

       洛氏硬度检测的最大试验力是150kgf，所产生的压痕比布氏压痕小,对制件表面没有明显损伤。操作简单、测试迅速、使用范围广。 适于成批大量检测的半成品和成品检验。荷兰轶诺硬度计的FENIX、NEXUS、VERZUS、 NEMESIS、HAWK系列均由力传感器闭环控制。由轶诺集团研发、设计、并完成耐久测试。

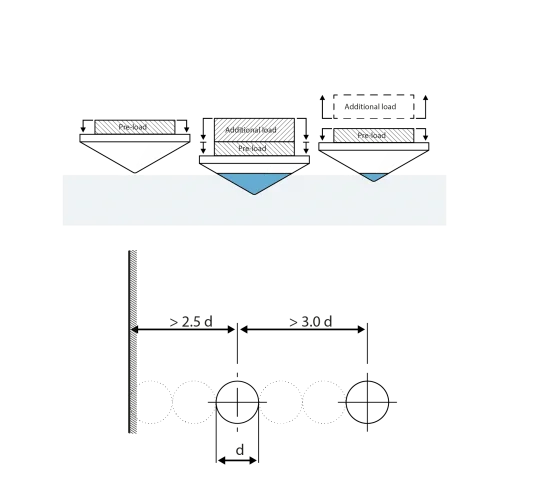

 洛氏硬度测试原理

洛氏硬度测试原理

      将特定尺寸、形状和材料的压头按照标准规定分两级试验力压入试样表面：初试验力加载后，测量初始压痕深度；随后施加主试验力，在卸除主试验力后保持初试验力时测量最终压痕深度，从而计算出洛氏硬度值。

 洛氏标尺及表示方法

洛氏硬度的标尺和表示方法

洛氏共有30个标尺，分为一般洛氏和表面洛氏，即：

 一般洛氏：HRA、HRB、HRC、HRD、HRE、HRF、HRG、HRH、HRK、HRL、HRM、HRP、HRR、HRS、HRV

表面洛氏：HR15N、HR30N、HR45N、HR15T、HR30T、HR45T、HR15W、HR30W、HR45W、HR15X、HR30X、HR45X、HR15Y、HR30Y、HR45Y

常用的洛氏标尺有HRA, HRB, HRC等：

HRA --适于测坚硬或薄硬材料硬度,如硬质合金、渗碳后淬硬钢、经硬化处理后的薄钢带、薄钢板等。

HRB--适于测中等硬度的材料,如经退火后的中碳和低碳钢、可锻铸铁、各种黄铜、青铜、硬铝合金等。

HRC--适于测经淬火及低温回火后的碳素钢、合金钢以及工、模具钢,也适于测冷硬铸铁、珠光体可锻铸铁、钛合金等。

洛氏硬度的表示方法：硬度值+HR符号+标尺。例如，

60HRC, 表示用洛氏C标尺测试的洛氏硬度值为60

 洛氏硬度检测的特点和应用

洛氏硬度检测的特点和应用

荷兰INNOVATEST轶诺
