轶诺硬度计|智能化测试钢件硬化层深度CHD
>

轶诺硬度计|智能化测试钢件硬化层深度CHD

轶诺硬度计|智能化测试钢件硬化层深度CHD INNOVATEST轶诺硬度计
2022-04-20
2
导读：表面硬化层深度是评判工件表面质量好坏的重要指标, 测好工件表面硬化层深度(CHD)非常重要。


在机械众多行业中,需要对重要零部件进行表面硬化处理,尤其是那些高速负荷等受力复杂而繁重条件下的工作零件,如钢件.

通过适当的表面热处理方法(以渗碳为例)，使零件表层成为高碳层,以便得到高强度、高硬度、高耐磨性和高接触疲劳强度,并与低碳心部的塑性，韧性良好配合,以便改善零件的耐磨性和耐疲劳性,由此提高零部件的质量及寿命。

常见的表面处理有：渗碳、氮化、碳氮共渗、火焰淬火、高频淬火、硬质阳极氧化、镀铬等。

表面硬化层深度是评判工件表面质量好坏的重要指标,所以测量工件表面硬化层深度尤为重要。


钢件硬化层深度测定包括总硬化层深和有效硬化层深度的测定.



总硬化层深

  从零件表面垂直方向测量到与基体金属间的显微硬度或显微组织没有明显变化的那一硬化层的距离。






- 1-

有效硬化层深

  当钢进行渗碳或碳氮共渗处理后，回火温度不超过200℃，从硬化层表面垂直向心部位置检测至HMV值550的距离。


- 2 -


测试标准


 硬化层深度


常用标准如下:

▶︎ISO2639-2002

▶︎GB/T9450-2005

▶︎GB/T5617-2005

▶︎ISO3754:1976

▶︎GB/T9451-2005等


- 硬化层深度 -


CHD计算方法


 CHD计算


▶︎如何计算CHD

确定硬度限值的方法有很多。因此，计算 CHD 值的方法也有很多。您选择的程序取决于所采用的硬化工艺。常见的计算方法如下:

▶︎渗碳或碳部件 (EN ISO 2639)

硬度限值 = 550 HV

CHD (Eht) = 从表面到硬度为 550 HV 位置点的距离

▶︎感应淬硬或火焰淬硬部件（EN 10328 和 ISO 3754）

硬度限值 = 80％ × 表面硬度（min）

CHD (Rht) = 从表面到硬度为表面硬度（min） 80% 位置点的距离

▶︎氮化部件 (DIN 50190-3)

硬度限值 = 核心硬度 + 50 HV

CHD (Nht, NCD) = 从表面到硬度为核心硬度 + 50 HV 位置点的距离（max）


- CHD -


测试方法


 硬化层深度


   选 择 的 测量方法及精确度取决于硬化层的性质和估计的厚度。

   本篇以轶诺

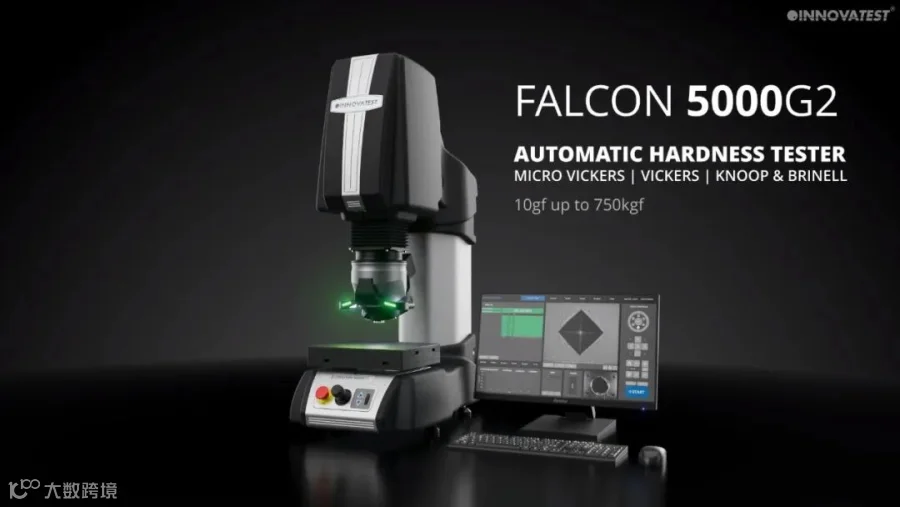

FALCON5000G2为例,介绍

▶︎显微硬度测量法

轶诺FALCON5000G2的IMPRESSIONS™ 智能软件有内置的CHD/SHD/NHD模板,根据标准规定进行规范化的硬度测试。
该测试既可在显微图像下，也可在全景图像下直接开始测试。
可单独为 NHD测试设置额外的硬度核心点。

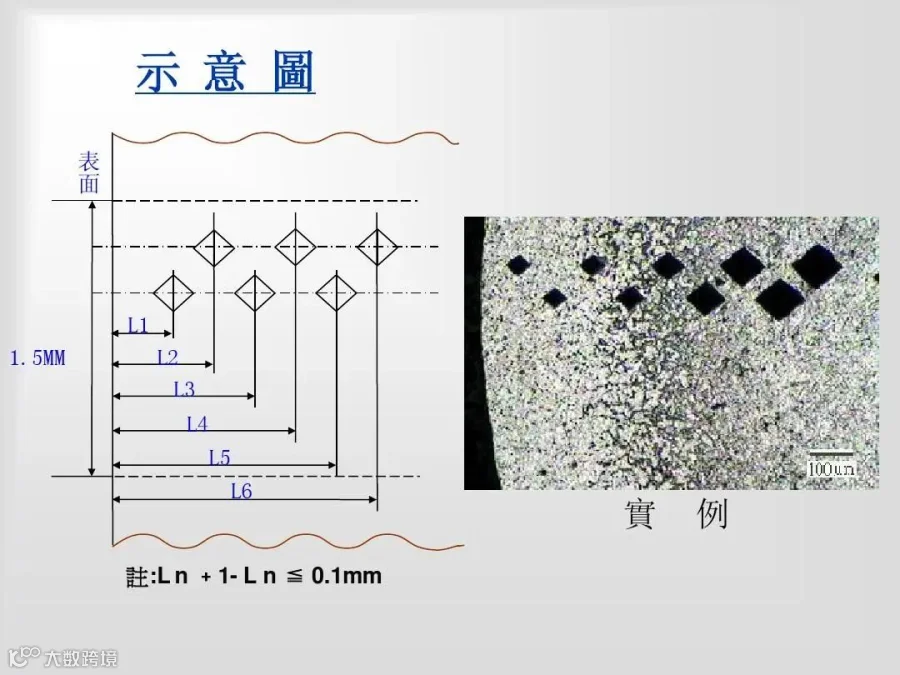

按照标准，为了确保测试正确进行，测试点的间距会按照最小距离自动设置。
省时测试模式在完成所有压痕后，会自动开始测量，当硬度值达到设置下限后，测试序列会自动停止。


- 显微硬度测量法 -


智能软件


 轶诺IMPRESSIONS™



软件的目的是让复杂性可控


▶︎优化操作舒适

  轶诺的IMPRESSIONS™软件具有一系列标准功能,例如自动测量、自动对焦、报告、测试程序存储等。

▶︎IMPRESSIONS™软件

智能图表型用户界面包含了先进的应用程序和易学易用的工作流控制系统，只需3秒即可完成一次简单的设置。IMPRESSIONS™ 的布局和功能不仅能与您特定的应用要求相匹配，还能满足操作人员的偏好和需求。用户分级管理系统也使工作更加舒适和高效。

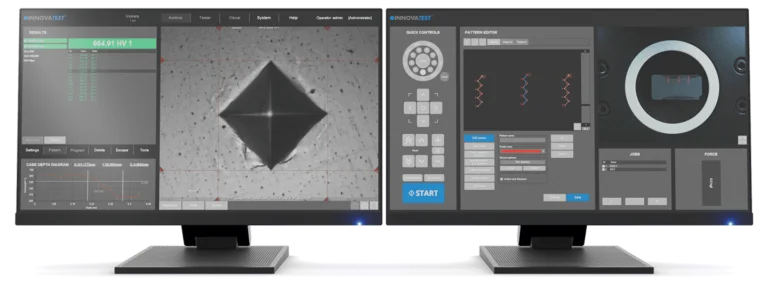

15英寸纵向电容触摸屏为所有可能的应用程序创造了空间。针对有特殊需求的客户，可再选配一个15英寸纵向或24英寸横向的第二屏幕。针对有教学目的的用户（如高校等），也可通过机器标配的HDMI接口外接高清投影仪。
IMPRESSIONS™ 软件可选配多种软件和硬件，每年都会进行更新或根据用户需求进行更新.

▶︎“A P P”型的IMPRESSIONS™ 4

对于应用要求更高的用户, 也许标准应用程序还不够用,

那么, 可以选择“A P P”型的应用式软件IMPRESSIONS™ 4 .


- 智能软件 -


 荷兰轶诺INNOVATEST


轶诺 硬度计


涵盖维氏、洛氏、布氏和努氏、布洛维硬度计等.产品均符合ISO和ASTM标准。






- 8-



无论您需要的是全自动硬度计还是应用于车间的硬度测试,您都能在轶诺找到适合您的解决方案.


- 9 -
