基于国际标准ISO 6506的
布氏硬度测试
写在文前
硬度测试板块里布氏硬度（HBW）常因“参数多、规矩细”成为理论题隐形失分点。很多同学只记住“用大球大力值”，却答不出标准到底卡了哪些红线。
本文以 EN ISO 6506-1（等效ASTM E-10， GB/T 231.1） 为基准，把布氏硬度测试的核心规范拆成备赛可背诵的条目。
01
布氏硬度不是“把球压进去就行”。ISO 6506 把压头、力值、保荷、试样、压痕测量、结果标识全部锁死，目的是让同一块铸铁在荷兰、德国或上海高校实验室测出来都是同一个 HBW 区间。
01

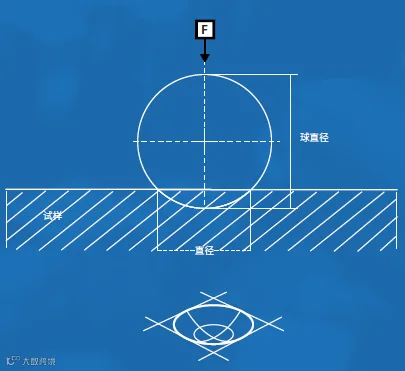

布氏压头：硬质合金球
标准规定布氏压头为硬质合金球（WC），直径序列 10 / 5 / 2.5 / 1 mm。
钢球压头（旧 HBS）在现行 ISO 6506 中已不用于正式 HBW 标识，大赛答题写“HBW”即默认硬质合金球。
轶诺设备上常见的多工位转塔，布氏位配的就是这类硬质合金球，不是淬火钢球。
02
力值选择：F/D² 常数
EN ISO 6506 强制要求试验力 F 与压头直径 D 满足：
0.102 × F / D² = 常数，
常用常数 30、15、10、5、2.5、1。
03
压痕直径：0.24D ≤ d ≤ 0.6D
这是 ISO 6506 的硬门槛：
测出来的平均压痕直径 d 必须落在 0.24D ~ 0.6D 之间；
超出此窗口，结果无效；
所以“力值乱选导致压痕太小或太大”是大忌。
02
试样厚度与支撑
试样厚度 ≥ 8 倍压痕深度 h，标准推荐 ≥10h；
试验后试样背面出现可见变形 → 该点作废；
曲面圆柱样要放 V 型槽，施力轴垂直测试面，这条常在实操模拟里被忽略。
表面制备：不要求镜面，但拒绝“脏糙”
表面无氧化皮、无油污、无加工倒角圆化；
粗糙度 Ra ≤ 1.6 μm （比维氏宽松）；
金相大赛里若布氏试样是直接用金相抛光面，应该没问题；若用砂轮随便磨一道，压痕边缘发毛，直径读不准。
施力与保荷
室温范围 10–35 ℃，严控时可取 23 ℃ ±5 ℃；
加载平稳无冲击，保荷时间 10–15 s（钢铁类），有色金属可延至 30 s，极软材料可到 60 s；
保荷不足 → 蠕变没吃完 → 读数偏高
03
压痕测量与间距
在相互垂直两个方向读压痕直径，取平均值；两值差超标需复测；
压痕中心距边缘 ≥ 2.5d，相邻压痕中心距 ≥ 3d（d 为平均压痕直径）；
这点与维氏类似，但布氏压痕大，间距更容易犯规。
结果标识：HBW 后面三段不能省
EN ISO 6506 规定完整写法如：250 HBW 5/750/30
含义：硬度值 + 球径 5 mm + 试验力 750 kgf+ 保荷 30 s
保荷 10–15 s 时可省略时间位；
只写“250 HBW”在标准中视为信息不全。
注：本文技术要点参照 EN ISO 6506-1:2014 / GB/T 231.1-2018 公开技术要求进行解读，不构成对标准文本的复制发布，具体执行以正版标准原件为准。
写在文末
硬度测试的本质不是“压一下”，而是用标准把不确定性榨干。EN ISO 6506 对布氏的每一条款，都是在帮你排除“看着像那么回事”的伪数据。
INNOVATEST 轶诺的布氏测试单元在软件层内置了 ISO 6506 的力值表与压痕验收逻辑——但标准本身，还是要装在脑子里进赛场。
祝各位备赛同学：
制样稳、选型准、HBW 标识全对。
