广汽本田VE-1三电系统技术分析

广汽本田VE-1三电系统技术分析 电动车千人会
2020-09-12
0
导读:点击蓝字 关注我们纯电动车型VE-1是广汽本田电动化首款车型,以缤智车型平台进行电动化开发,搭载广汽先进的纯

点击蓝字 关注我们


纯电动车型VE-1是广汽本田电动化首款车型,以缤智车型平台进行电动化开发,搭载广汽先进的纯电动技术,全面助力广汽本田加速进入电动化时代。

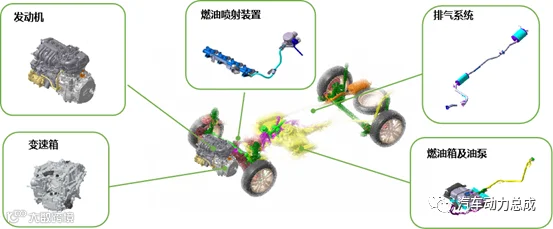

相对于汽油车,电动车主要减少了以下几个系统部件:①发动机;②变速箱;③燃油系统(燃油箱、燃油泵、燃油喷射装置等);④进排气系统(进气系统、空气滤清器、消音器、三元催化器等)。



01
EV系统部件


EV系统部件替代了传统燃油车的动力系统部件,主要布置于前机舱与车辆底盘。


EV系统部件主要由大三电(动力电池、电机、电控(电机控制器、3in1))、小三电(电动压缩机、电池PTC、空调PTC)组成,均属于高压部件。

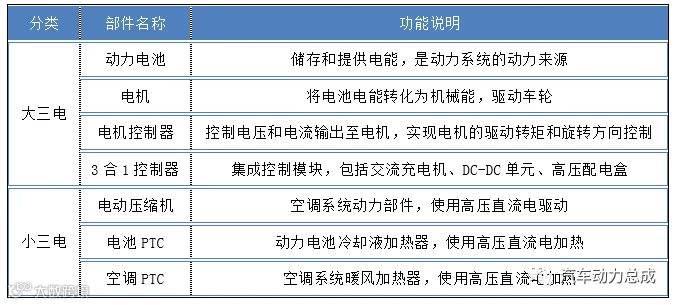

EV系统主要部件的功能说明如下:


VE-1以缤智车型平台进行电动化开发,与原型车相比,除了增加EV系统部件,其空调、制动、冷却、悬架、电子控制等系统的部件也发生了变化。


02
整车控制


整车控制器(VCU)是电动车的“大脑”,是实现整车控制决策的核心电子控制单元,其功能包括:通过采集加速踏板、挡位、制动踏板等信号来判断驾驶员的驾驶意图;通过监测车辆状态(车速、温度等)信息,由VCU判断处理后,向动力系统、动力电池系统发送车辆的运行状态控制指令,同时控制车载附件电力系统的工作模式等。

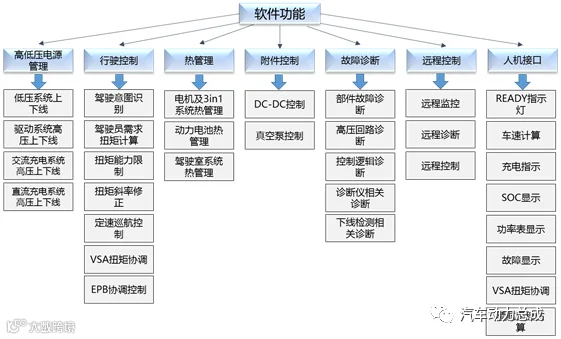

车辆的驾驶平顺性、能耗经济性、以及运行可靠性都与VCU的有效控制息息相关。VCU的具体、主要功能为以下几方面:


03

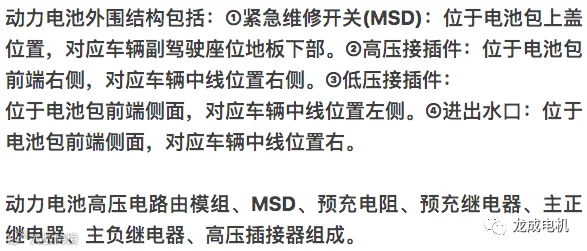

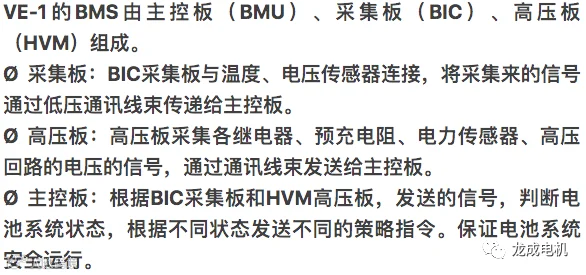

动力电池系统


VE-1动力电池采用三元锂电池,标称电压为350V,总电量为53.6Kwh,重量为430kg,安装在车辆底盘位置。供应商为东软睿驰,电芯则由力神提供,NEDC综合工况续航里程为401km。

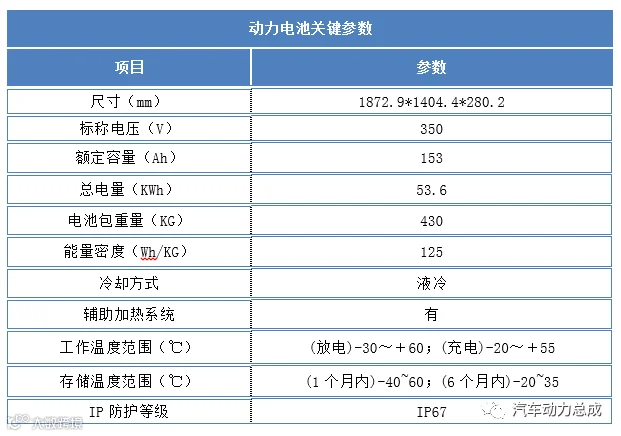

电池主要参数如下:

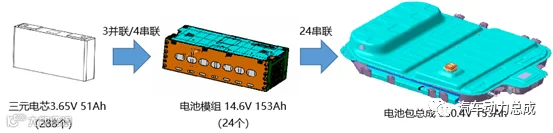

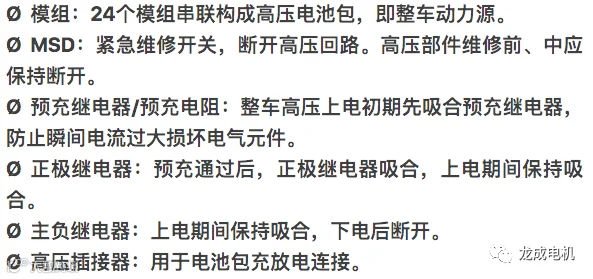

VE-1电池整包由24个模组串联而成,其中每个模组由12个电芯采用3并联/4串联方式组成。









04

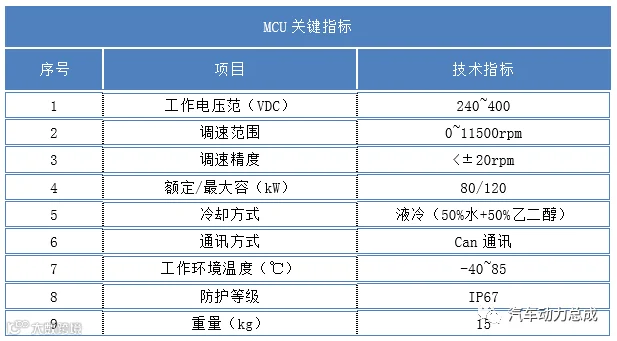

电控系统

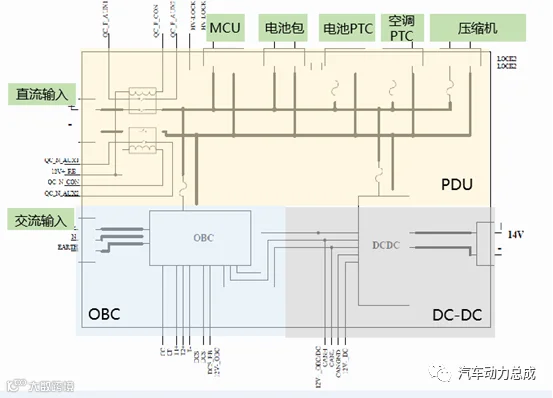

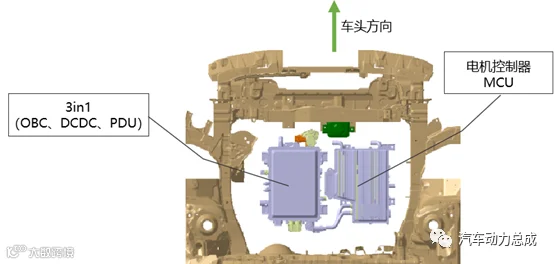

 VE-1的电控系统指动力分配单元,包括电机控制器(MCU)及3合1集成控制模块,位于前机舱内。

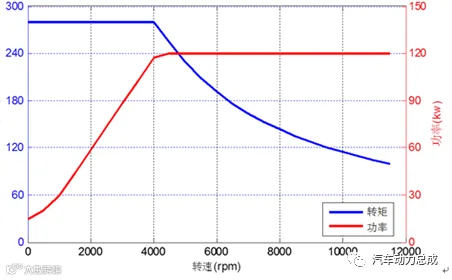

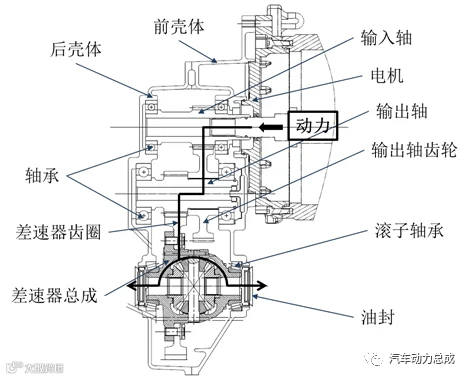

05

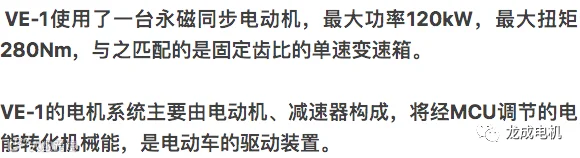

电机系统

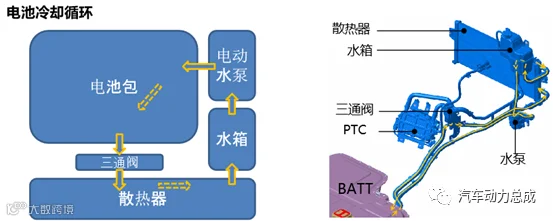

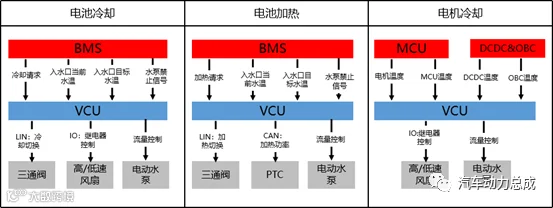

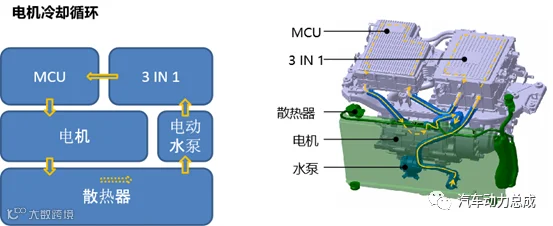

06
冷却系统




感谢阅读

文末惊喜


邀您入电机行业群


第一步:关注“龙成电机”公众号

长按二维码

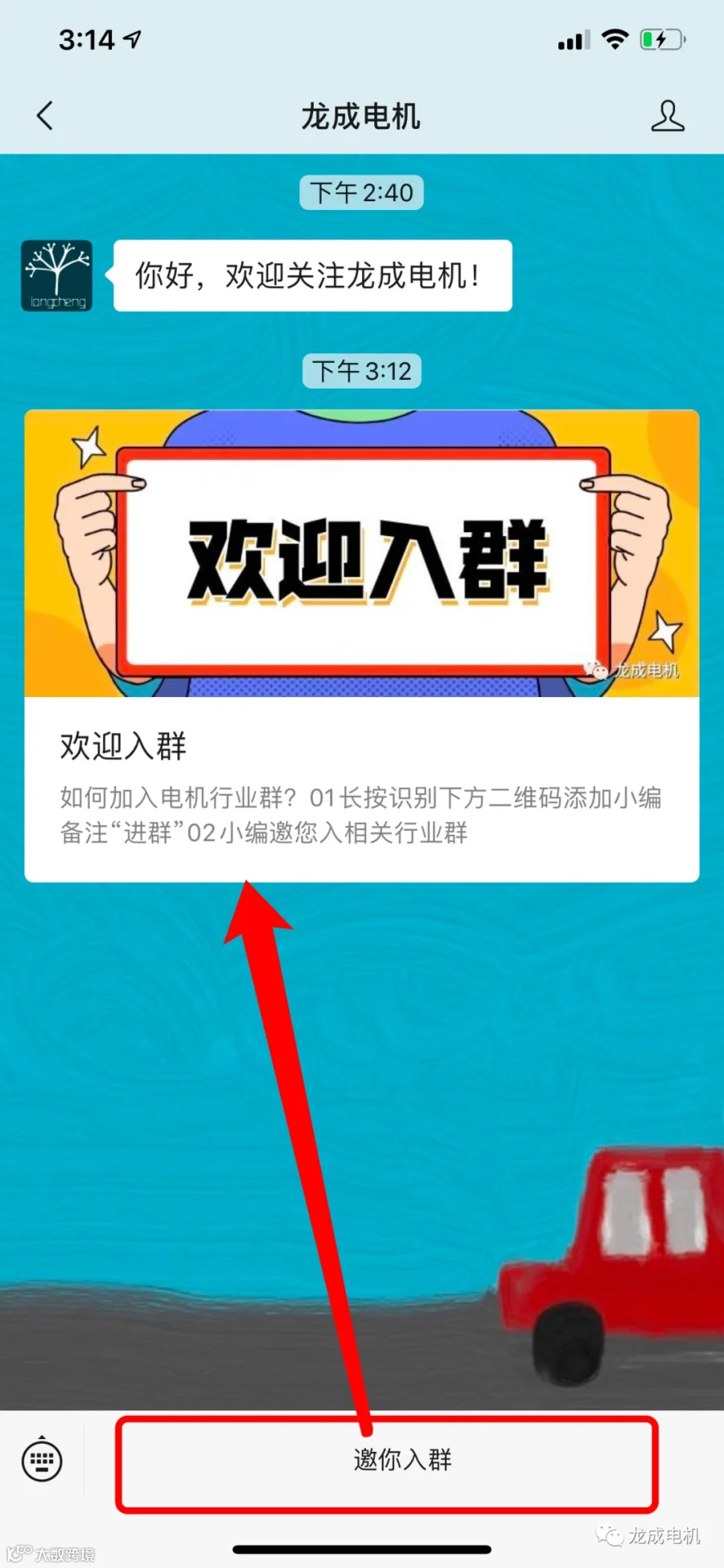

第二步:后台回复关键词“入群”或点击下方菜单栏(如图)
