母线电容的定义
母线电容的作用：一：平滑母线电压，使电机控制器的母线电压在IGBT开关的时仍比较平滑；二、降低电机控制器IGBT端到动力电池端线路的电感参数，削弱母线的尖峰电压；三、吸收电机控制器母线端的高脉冲电流；四、防止母线端电压的过充和瞬时电压对电机控制器的影响。
母线电容的变迁
图1 第一代Prius 电解电容

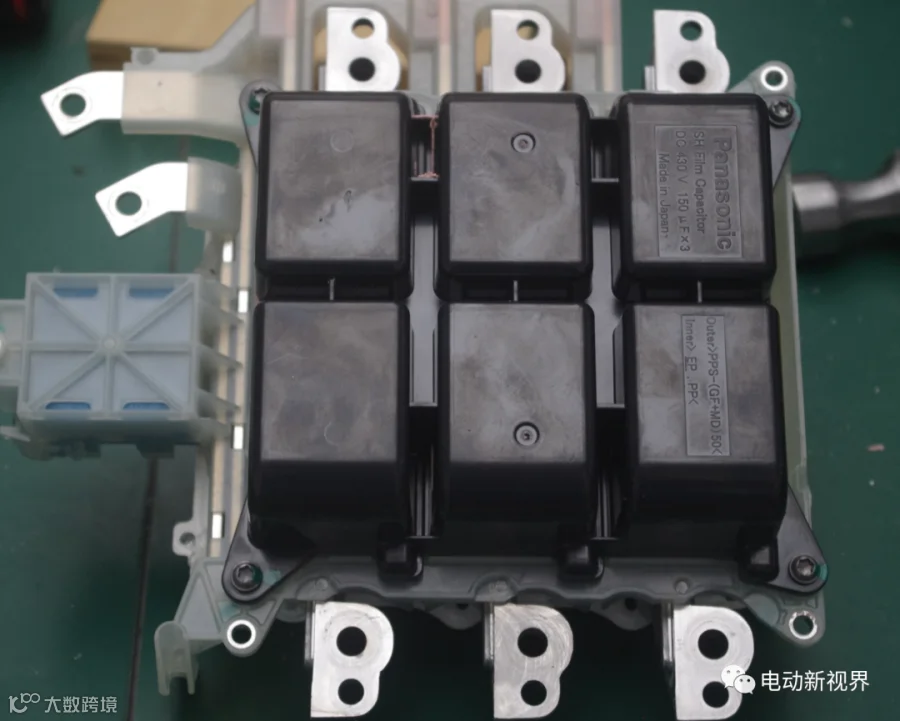

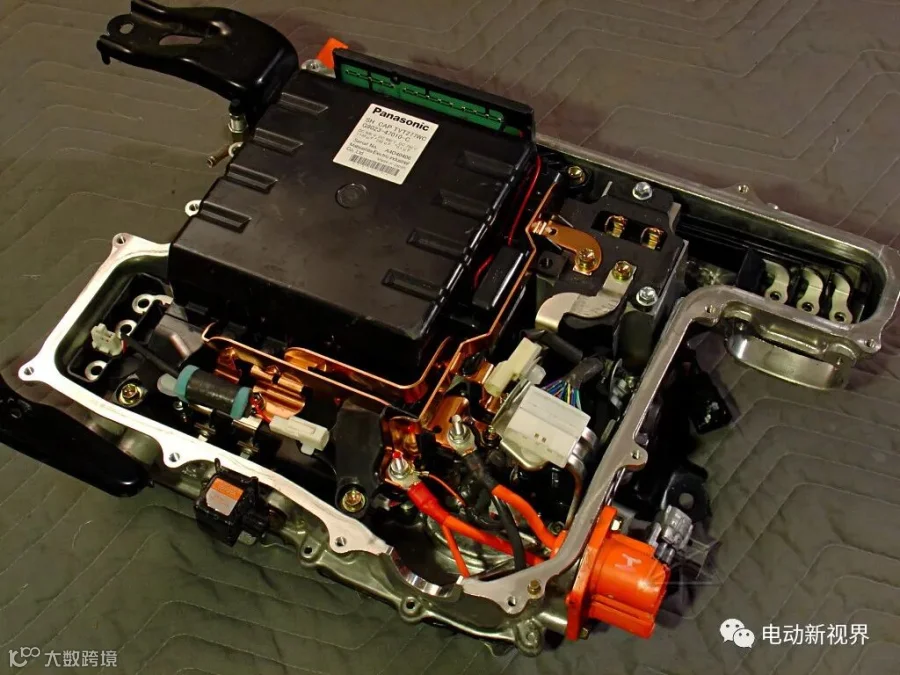

图2 第二代Prius 薄膜电容

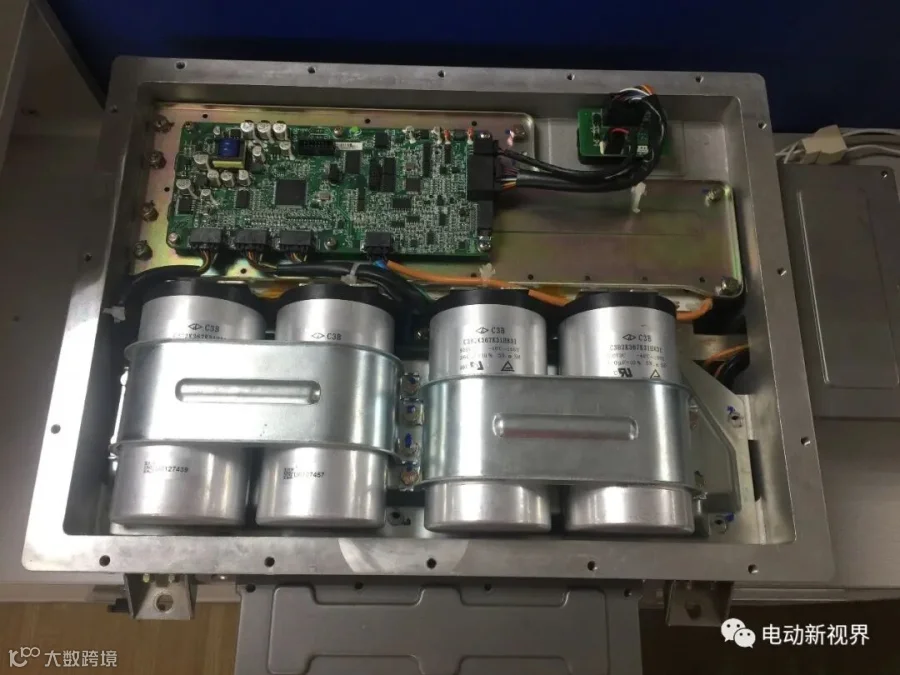

图3 国内一家商用车早期电解电容
图4 国内一家商用车早期薄膜电容
图5现在控制器常用定制电容
电解电容与薄膜电容的对比
电解电容的优点是容量比薄膜电容大。
薄膜电容相对于电解电容优势
薄膜电容具有更良好的温度和频率特性；
薄膜电容没有极性，能够承受反向电压；
薄膜电容额定电压高，不需要串联平衡电阻
薄膜电容采用干式设计，没有电解液泄露的危险，没有酸污染；
薄膜电容更低的ESR，更强的耐纹波电流的能力
薄膜电容更强的抗脉冲电压能力
薄膜电容更长的寿命
薄膜电容更加灵活的外形设计，可根据不同的需求进行定制。

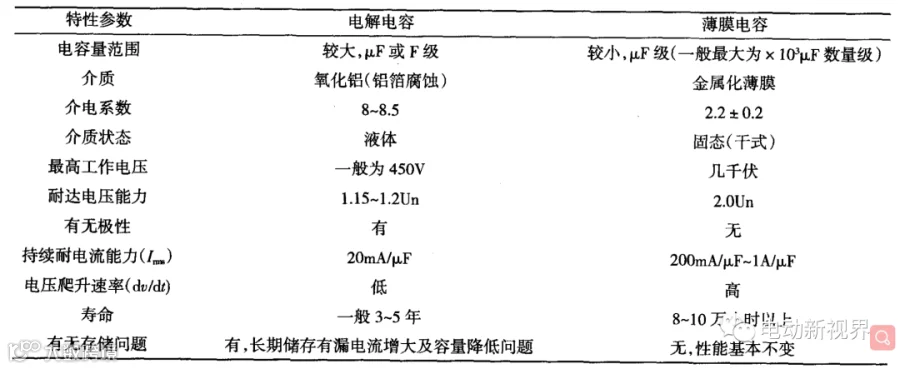

图6电解电容与薄膜电容参数对比
母线电容电压的选择
以上计算我们仅供设计参考，在实际应用中更多的电机控制器的母线电容容量的选取接近Cmin的值或者小于Cmin，我们在实际应用中可以根据自己不同的成本和体积综合考虑。
母线电容纹波电流的计算
纹波电流是指流经母线电容的交流分量，电机控制器的输出电流为三相正弦基波电流与高频谐波电流的叠加，两者均会在直流母线侧产生相应的纹波电流。
纹波电流计算公式为：
其中：
其他电控上母线电容的选用
例一：英飞凌HP1 Demo板

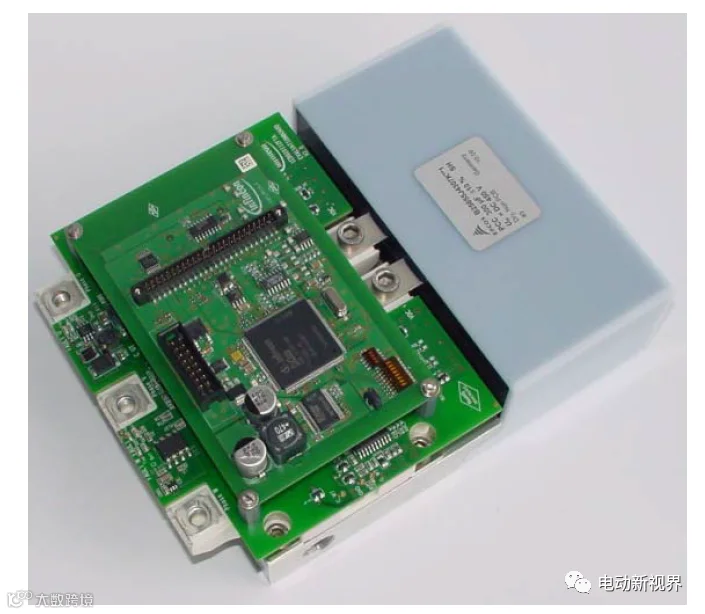

图7英飞凌HP1 DEMO

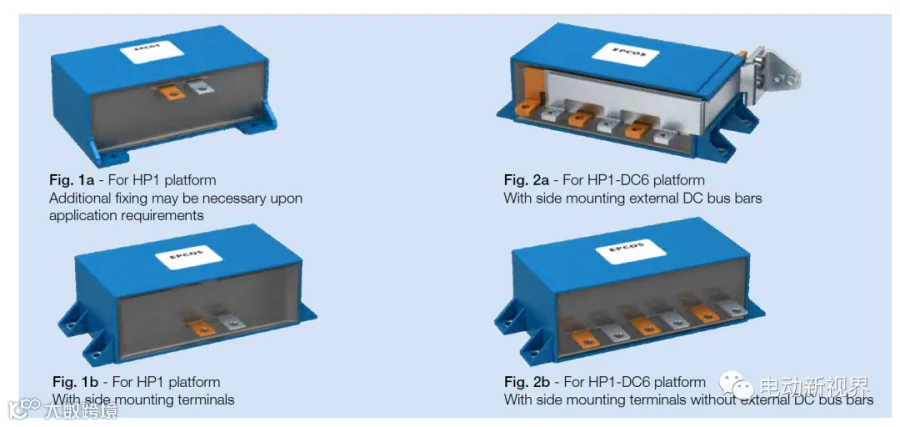

图8英飞凌DEMO采用的电容参数
图9法雷奥电控标签

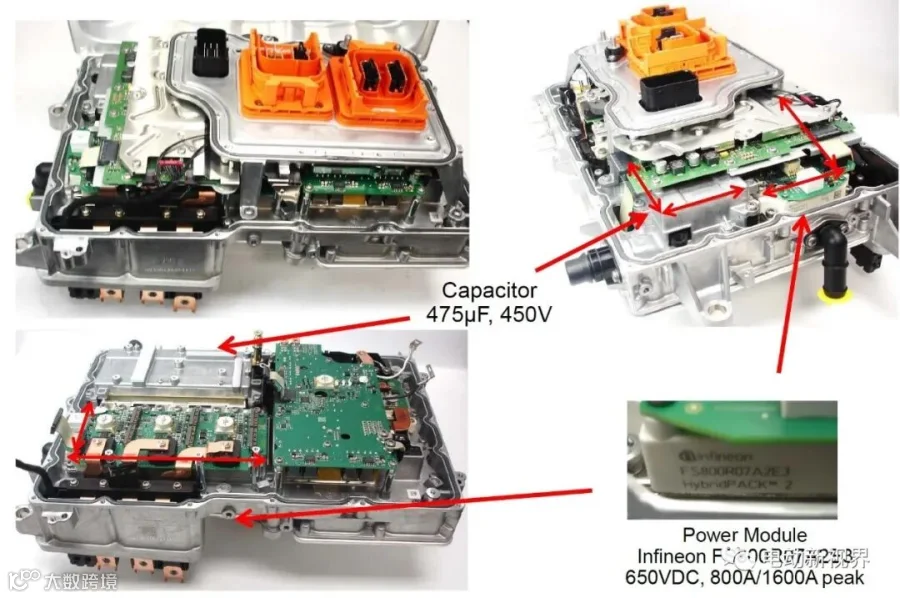

图11宝马I3母线电容
图12Model 3母线电容
图13 Model X前驱母线电容
图14 Model 3参数

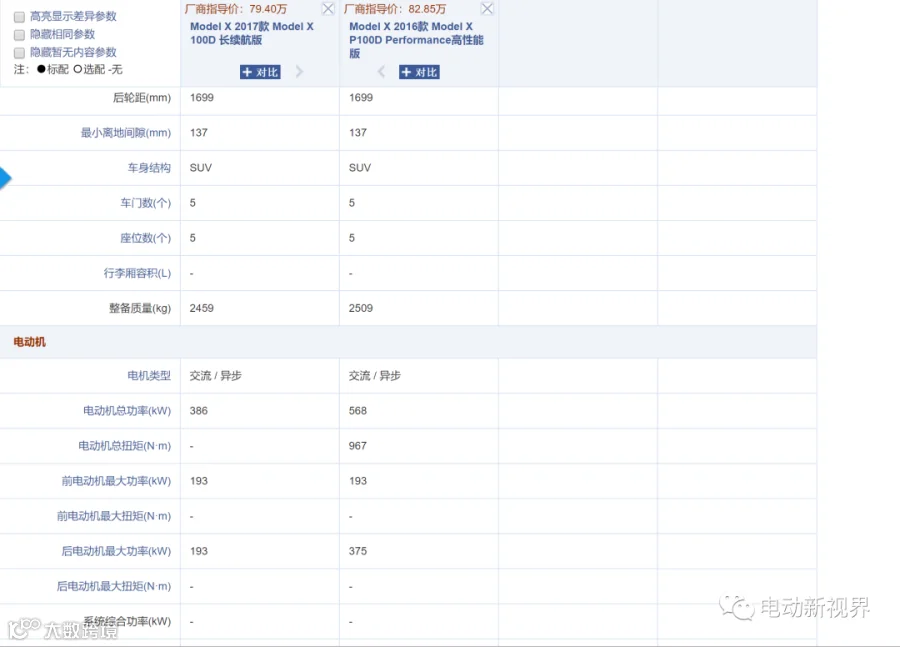

图15 Model X参数
感谢阅读
文末惊喜
邀您入电机行业群
第一步：关注“龙成电机”公众号
长按二维码

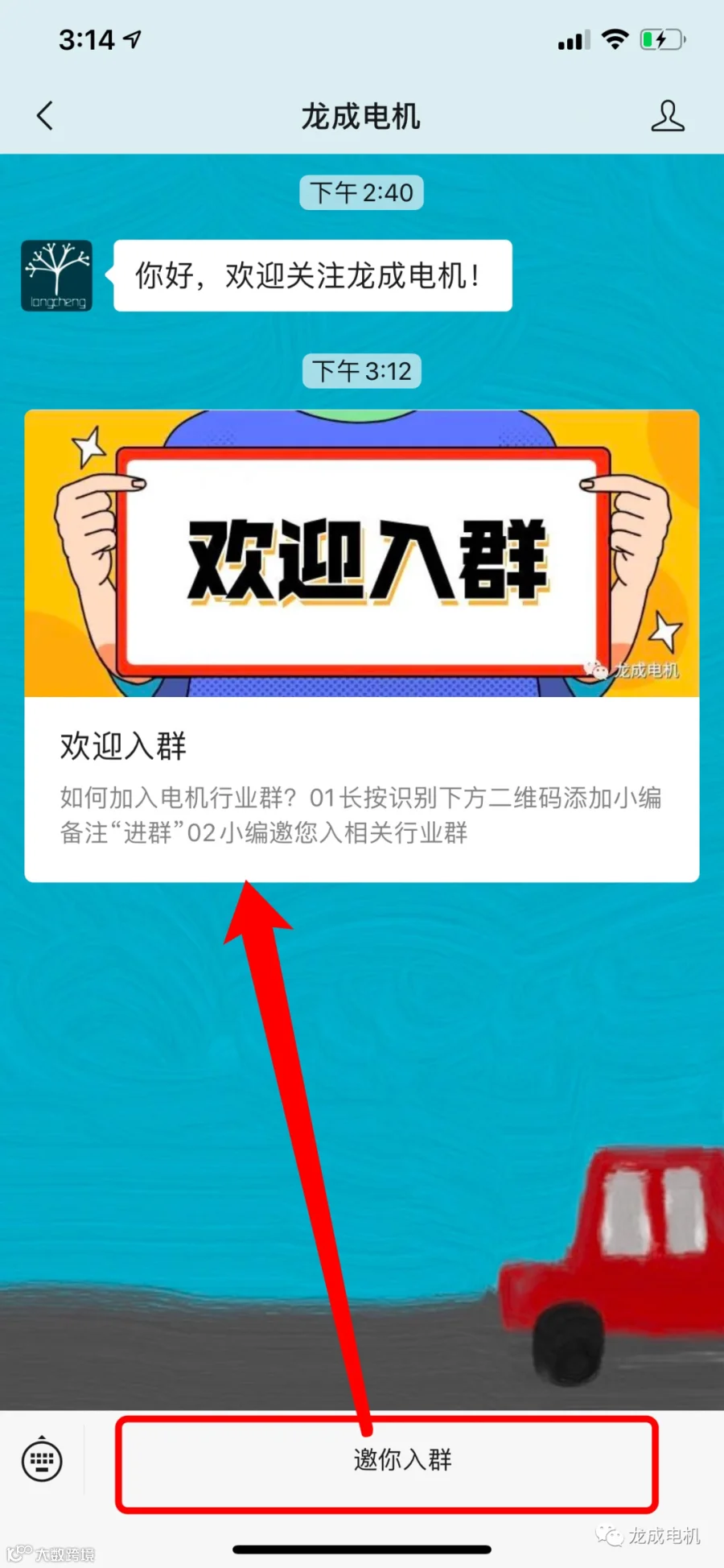

第二步：后台回复关键词“入群”或点击下方菜单栏（如图）
