深度解读蔚来ES8的BMS系统

深度解读蔚来ES8的BMS系统 电动车千人会
2020-12-13
1


点击蓝字 关注我们

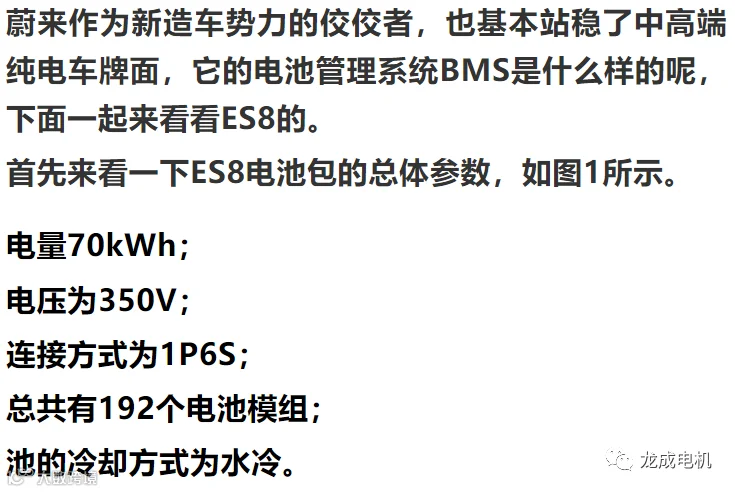

图1 ES8的总体图
BMS采用的是分布式架构,详细架构图如图2所示,由一个BMU和16个CMU组成,其中BMU是由博世中国提供,CMU由CATL提供。
图2 BMS框架图

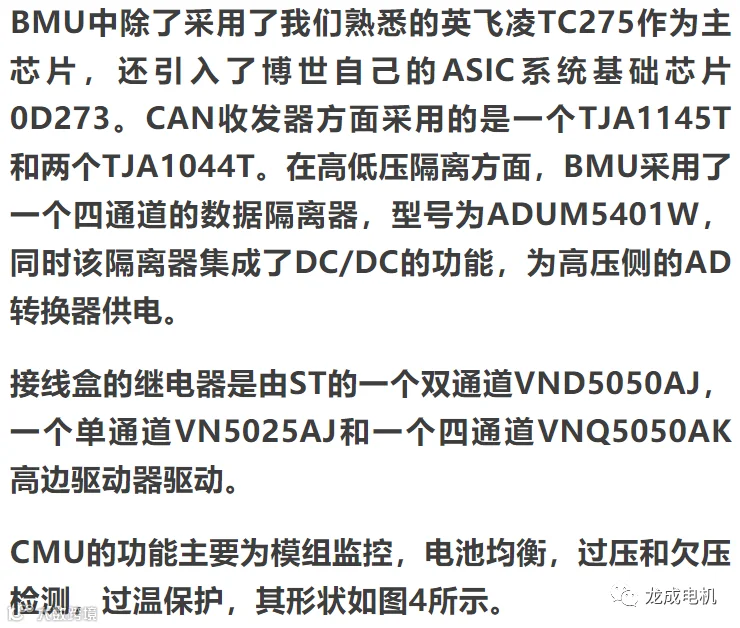

先来看看博世中国提供的BMU。其功能为SOC和SOH的监控,过压保护,过流保护,过温保护,隔离监控,框架图如图3所示。

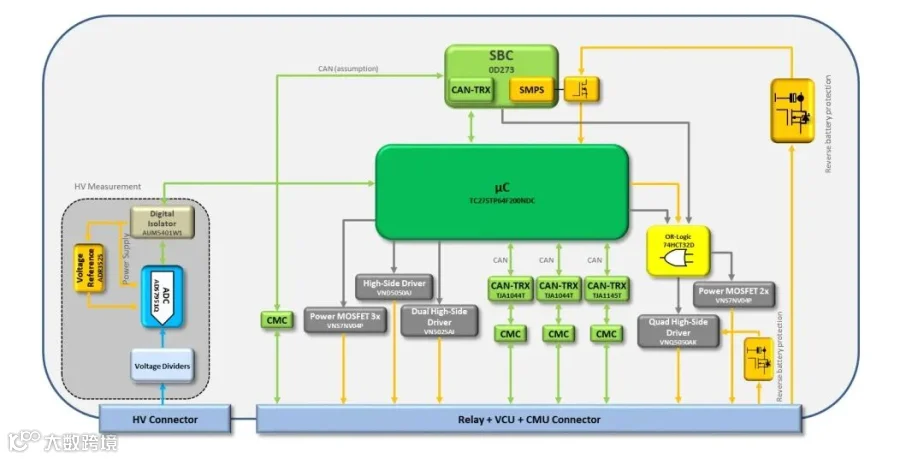

图3 BMU框架图

图4 CMU实物



图5 CMU框架图

声明


1、文中观点仅供分享交流,不代表本公众号立场;

2.、文章来源:汽车ECU开发


感谢阅读

文末惊喜


邀您入电机行业群


第一步:关注“龙成电机”公众号

长按二维码

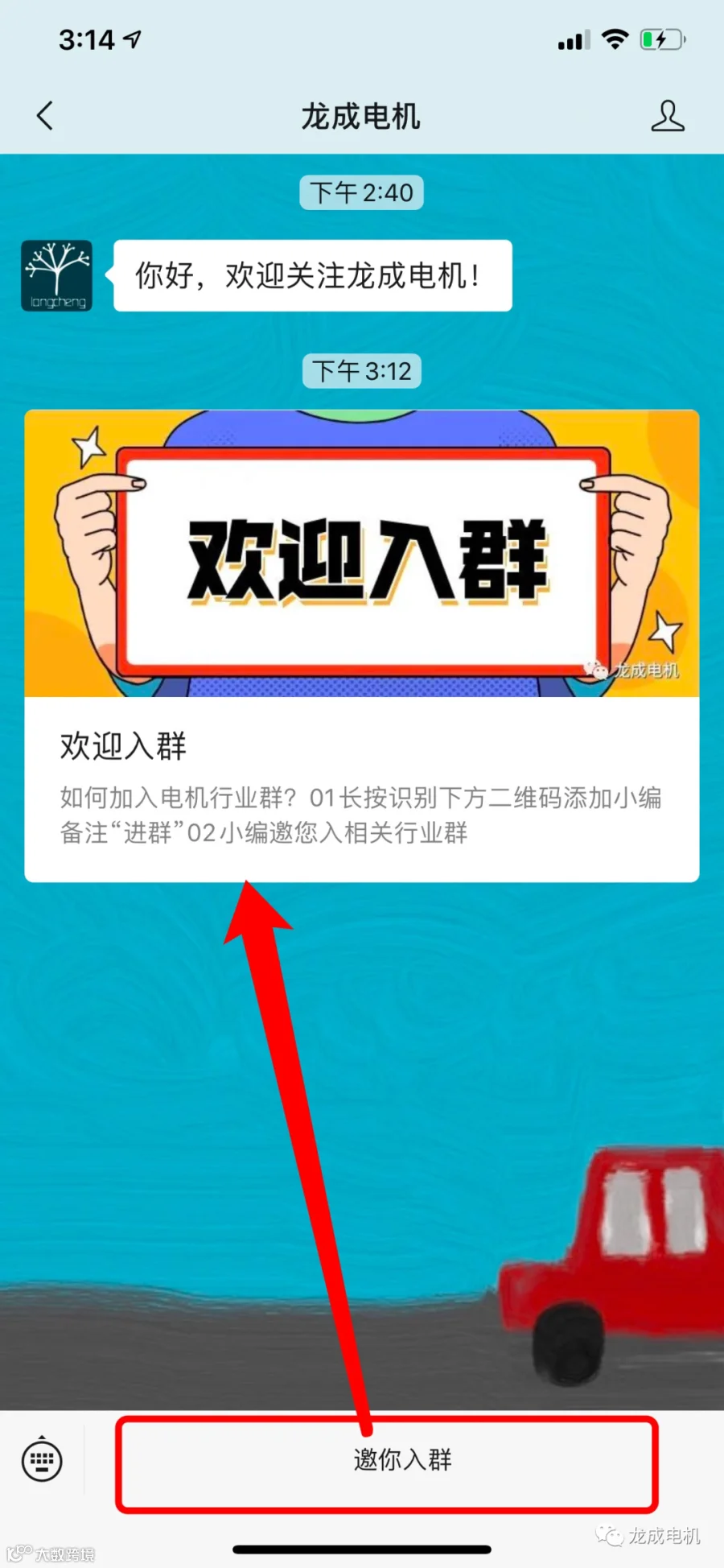

第二步:后台回复关键词“入群”或点击下方菜单栏(如图)
