点击蓝字 关注我们
点击蓝字 关注我们
点击蓝字 关注我们
800V被认为是下一代电动车必经之路，2019年保时捷发布全球首款800V车型Taycan。现代E-GMP5、奔驰EVA、通用第三代纯电动平台以及大众Trinity，都选择了800V电压平台。吉利SEA浩瀚平台、广汽、奇瑞、上汽等车企都在规划800V的方案，800V成为车企新一轮竞争的制高点。
-
热效应局部温度升高，绝缘老化等；
-
机械损坏，大量带电离子“电子和正负离子”以高能量和高速度撞击，造成绝缘层机械强度降低、局部放电区域绝缘层出现麻点、麻坑、孔眼等绝缘失效问题；
-
化学损坏，气体局部放电形成臭氧，臭氧化学性质不稳定，易生成氧化氮，再与水蒸气反应生成硝酸，腐蚀绝缘层。
-

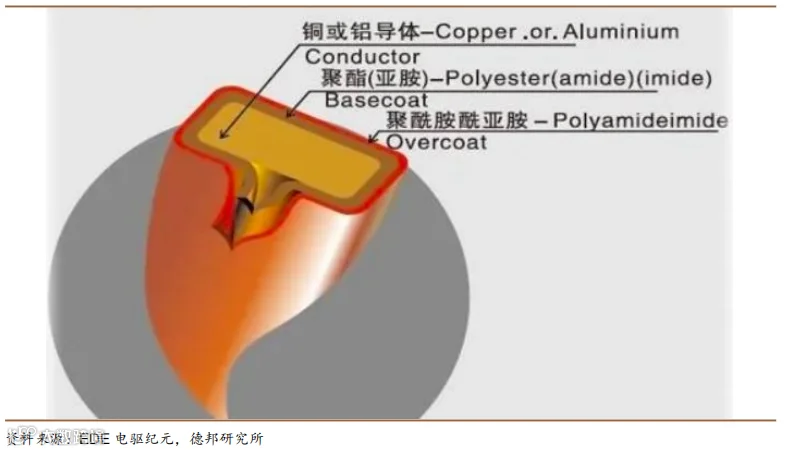

厚漆膜工艺；
-
薄漆膜+PEEK膜包工艺；
-
根据精达股份杨思伟的讲话，厚漆膜工艺解决电晕腐蚀主要有以下3条路线：
-
提高漆包线的局部放电起始电压(Partial Discharge Inception Voltage，PDIV)值：使漆包线的PDIV值高于电机运行中的过冲电压，保证不会因为局部放电而发生绝缘损耗现象。高压电机用的漆包线，通常采用介电常数低的PI漆膜，因为PDIV和介电常数呈反比关系，介电常越低PDIV值越高。另外还可以增加漆膜厚度，从而达到提高PDIV值。目前精达股份可以做到双边膜厚320μm，PDIV可达2300Vp以上。
-
提高漆包线的耐电晕性能：过提高漆包线的耐电晕性能来增加漆膜的寿命。它是通过延长破坏通道路径，耐电晕层可以作为放电阻挡层，降低局部放电漆膜侵蚀；有利于空间电荷的扩散，抑制空间电荷的积聚。
-
兼顾PDIV和耐电晕性能：用PI+P(A)I耐电晕的涂层，这样漆包线不但具有耐电晕性能同时还兼具高PDIV的特性，目前精达股份漆膜厚度可达320μm，常温可以达到2200Vp以上。
-
由于漆包线生产方式为多道涂覆+重复烘烤，为使漆膜达到指定的厚度，需要对原有漆包机进行改造，将几个机头合并在一起才能连续生产。改造后的漆包机产能下降，产品的单位能耗上升，同时排出的废气也大量增加；
-
工艺繁琐，产品需要经过三十次以上的涂覆烘烤过程，行线过长，要调整部分工艺参数：一方面，因生产中烘烤次数过多，易造成漆膜固化过度，损伤漆膜，从而影响产品性能，产品偏心度也比一般产品大。另一方面，产品在生产过程中漆包线多次往复经过导轮，也必定会对漆层造成损伤，造成产品质量下滑；
-
上述超厚型漆膜的设计是出于满足驱动电机线圈耐高电压和高PDIV的目的，但漆膜过厚会对其他性能产生负面影响；包括但不局限于出现漆膜柔韧性下降、驱动电机线圈绕制过程中漆膜易开裂、不能满足某些驱动电机长期在恶劣的工作环境(如高温环境)下使用等状况，从而给漆包线生产厂家及使用客户带来诸多困扰。
-
耐高低温，持续使用温度达260℃，低温可耐受100℃；
-
化学性能极为稳定，各种常见溶剂中只有硫酸可溶解破坏它；
-
耐水、海水、蒸汽，低渗透性，低吸湿性，长期放置在湿热条件下仍能保持结构及性能稳定；
-
在熔融状态下具有良好的流动性，凝固后具有优异的机械性能和尺寸稳定性，使其可以通过挤出工艺一次性加工成型达到要求，降低了产品的加工难度和成本；
-
在较宽的频率和温度范围内保持良好的电气特性，完全满足电磁线绝缘要求；
-
无毒无污染，加工过程中产生的废料可完全回收，减少成本的同时环保清洁；
-
优异的介电强度，超高的PDIV值；
-
优异的稳定性，在长时间使用中，性能衰减程度小。
-
专利限制；
-
成本高昂。
