电动机的工作原理
电动机的工作原理主要是基于磁场对电流受力的作用，从而使电动机转动。电动机是一种将电能转换成机械能的设备，其核心结构包括定子和转子两大部分。

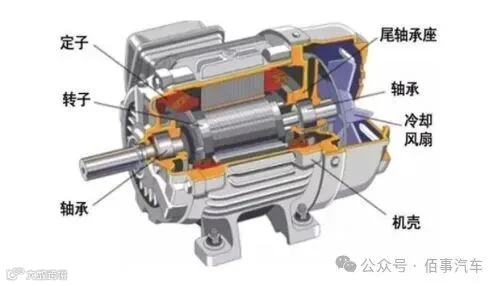

定子部分主要由定子铁芯、定子绕组和机座三部分组成。定子铁芯是电动机磁路的一部分，由导磁性能较好的硅钢片叠成，安放在机座内。定子绕组是电动机的电路部分，嵌放在定子铁芯冲片的内圆槽内。
转子部分则装在定子腔内，定、转子之间有一缝隙，称为气隙。转子铁芯固定在转轴或转子支架上，而转子绕组则产生旋转磁场并与定子磁场相互作用，形成磁电动力旋转扭矩。
当电流通过定子绕组时，会产生旋转磁场。这个旋转磁场与转子中的电流相互作用，产生力矩，使得转子开始旋转。这个旋转过程会持续进行，只要电流持续通过定子绕组，电动机就会持续转动。
电动机按使用电源不同分为直流电动机和交流电动机。电力系统中的电动机大部分是交流电动机，可以是同步电动机或者是异步电动机。异步电动机的定子磁场转速与转子旋转转速不保持同步速，这也是其得名的原因。
电动机的工作原理
各类新能源电机优劣对比
-
优势：体积小、质量轻、功率密度大、可靠性高、调速精度高、响应速度快。适用于对动力性能有较高要求的新能源汽车。 -
劣势：成本较高，特别是在高性能的永磁材料方面。此外，永磁材料在高温、震动、过流等条件下可能会退磁，导致电机损坏。
-
优势：结构简单、运行可靠、价格低、能够承受大幅度的工作温度变化。在一些成本敏感或对性能要求不是特别高的场景中，如新能源客车，交流异步电机得到了广泛应用。 -
劣势：功率密度较低、控制相对复杂、调速范围较小。这在一定程度上限制了其在需要高性能电机驱动的应用场景中的使用。
-
优势：结构简单、体积小、效率高、成本低。在某些特定的应用场景中，如大型客车，开关磁阻电机因其独特的性能特点得到了应用。 -
劣势：噪声和振动较大，输出扭矩脉动，控制系统相对复杂。这些因素限制了其在一些对噪声和振动有严格要求的场景中的应用。
常用驱动电机性能比较
-
优势：在电机成本和调速性能方面具有明显优势。 -
劣势：由于采用机械换向，需要定期维护，可靠性相对较差。此外，直流电机不适合需要频繁改变转速的应用场景。
-
调速范围宽：通过改变电机的控制电流，可以方便地调整旋转磁场的方向和大小，从而确保电机在各种转速下都能保持高效稳定运行。 -
起动迅速：由于永磁体产生的磁场恒定且强大，使得电机在启动时能够快速达到所需转速。 -
机械特性和调节特性线性度好：这使得电机在运行时更加平稳，减少了振动和噪音。 -
寿命长、维护方便：永磁体作为励磁源，无需额外的励磁装置，简化了结构，降低了维护成本。 -
可靠性高：由于结构简单、部件少，永磁同步电机的故障率相对较低。 -
噪声较小：不存在换向火花，不会产生对无线电信号的干扰，可用于直流电动机不能应用的易燃、易爆场合。
-
优势：功率密度高，可靠性好。 -
劣势：成本较高，控制相对复杂。虽然可以实现无级调速，但更适合工作在固定频率的恒速状态。对于需要随负载变化而调整转速的应用，如潜油螺杆泵系统，可能不是最佳选择。
-
交流电机是用于实现机械能和交流电能相互转换的机械装置。它的运行基于电磁感应原理，即通电线圈在磁场中受到力的作用而发生转动。交流电机主要分为同步交流电机和感应交流电机两种。同步交流电机的转速与电源频率保持严格同步，而感应交流电机则通过感应电流产生旋转磁场，进而驱动电机转动。 -
交流电机具有一系列显著优点。首先，其功率覆盖范围广泛，从几瓦到几十万千瓦甚至上百万千瓦，能满足各种应用需求。其次，交流电机结构相对简单，制造方便，使得其成本较低且易于维护。此外，交流电机还具有高效率、调速范围广、启动扭矩大等特点，使得它在各种工业应用中表现出色。 -
在应用方面，交流电机广泛用于家用设备、暖通空调设备、航空航天与运输、汽车、工业机械等领域。特别在工业领域，交流电机以其高效率和稳定性，为各种工业设备提供动力，提高了生产效率并降低了能源消耗。 -
然而，交流电机也存在一些缺点。例如，与直流电机相比，其控制可能更为复杂，需要使用变频器或其他控制装置。此外，交流电机在运行时可能会产生振动和噪音，对工作环境和使用者的舒适度有一定影响。同时，交流电机对电源质量的要求较高，如果电源质量较差，可能会对电机的正常运行产生影响。
-
优势：成本低，可靠性较好。随着VVVF变频器的成功研制，交流电机实现了无级调速，大大提高了工作效率。 -
劣势：调速性能不如直流电机，功率密度较低，能耗较大。
-
优势：无刷直流电机可以经减速器直接驱动螺杆泵抽油杆做旋转运动，省去了中间的传动装置，可实现无级调速，控制方便。
-
输出扭矩高：其输出扭矩随着负载电流的增大而增大，因此适用于负载起伏较大的场合，如起动、加速、制动等。 -
转速范围宽：直流串励电动机的调速性能良好，可以通过外加电阻和调速器进行调速，转速可以高达几万转。 -
负载能力强：与其他类型的直流电动机相比，直流串励电动机具有更强的负载能力，可以承受较大的负载冲击。 -
动作可靠：由于直流串励电动机的励磁电流与电动机负载电流是串联的，因此电动机的稳定性较高，在一定负载范围内容易启动、运行和停止。 -
维护方便：与交流电动机相比，直流串励电动机的维护较为简单，易于检修和保养。
-
工业自动化领域：在钢铁冶金、化工、机械加工等行业，串励直流电动机广泛应用于需要精确调节转速的制造设备和生产线上，保证工艺参数的稳定性和精度。 -
交通运输领域：串励直流电动机主要应用于电动车辆、电动铁路车辆、电梯等场合，这些应用场合通常需要大扭矩的起动，同时也需要在运行过程中实现多段换档和高速调节转速。
-
优势：输出扭矩高，适用于负载起伏较大的场合，如起动、加速、制动等。同时，调速性能良好，具有较宽的转速范围，且负载能力强。此外，直流串励电动机的维护较为简单，易于检修和保养。 -
劣势：在某些需要恒定转速的应用中可能不是最佳选择。
-
优势：由一块或多块永磁体建立磁场，性能与恒定励磁电流的他励直流电动机相似，但体积小、效率高、结构简单、用铜量少，是小功率直流电动机的主要类型。
