2021年3月25日，上汽大众首款MEB平台纯电动车ID.4 X上市，作为上汽大众ID.电动车系列的领航者，ID.4 X定位于打造感官科技纯电SUV，.....，安心舒享的用电体验与实力传承的品质体验。
以下是国内ID.电动系列电驱的配置表（部分信息来源网络，可能存在不准确），本文分析的是150kW电驱系统：
01 电机总成

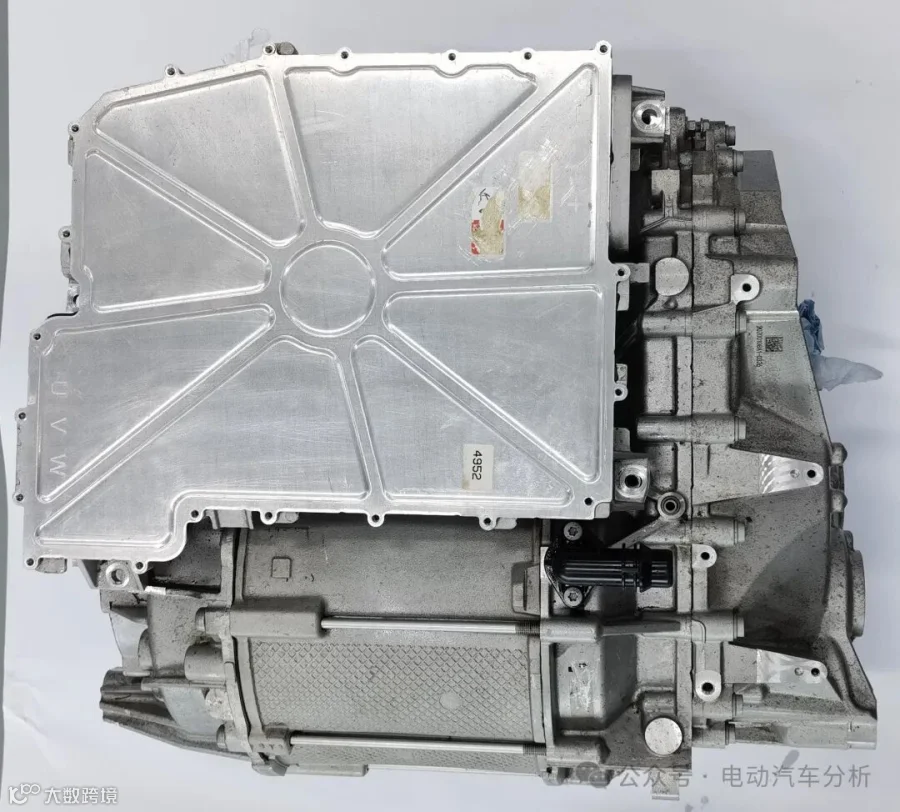

ID.4 X车型150kW电驱总成是由大众进行生产，集成了电机、电机控制器、减速器的三合一系统，是物理集成三合一（不是主流的外壳一体式），实物图如下：
02 电机构成件
拆开电机控制器，再拆除电机两侧的端板，如下图：

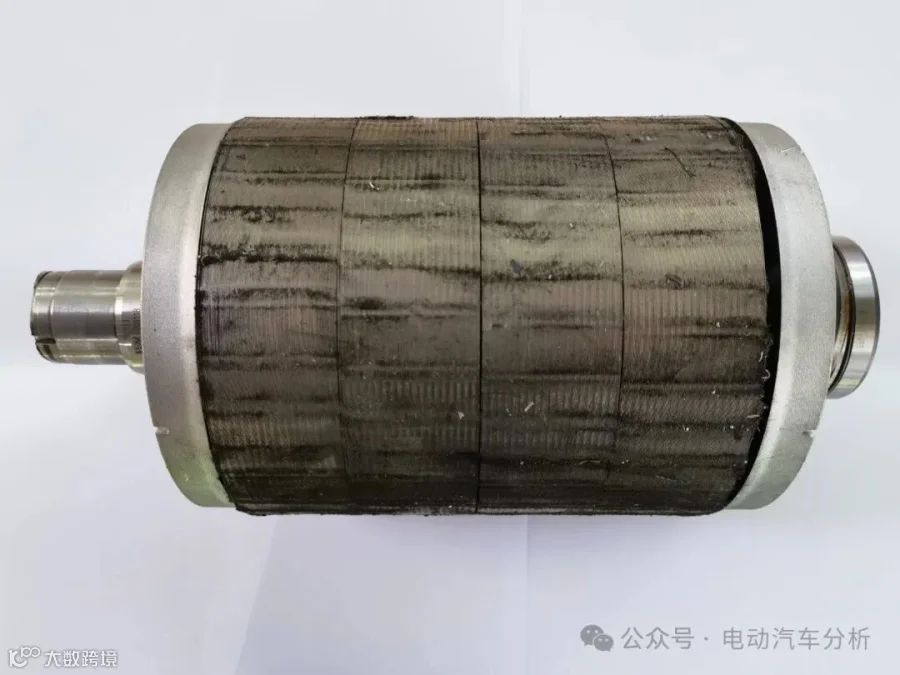

为了分析定子的尺寸、绕组铜线、硅钢片用量等，需拆除定子的外壳，拆开定子外壳前，需先拆除转子，拆开的转子如下图所示，对比同级150kW电机，ID4.X转子长度较长，特别是两侧的铝板很厚，转子外观相对较粗糙。

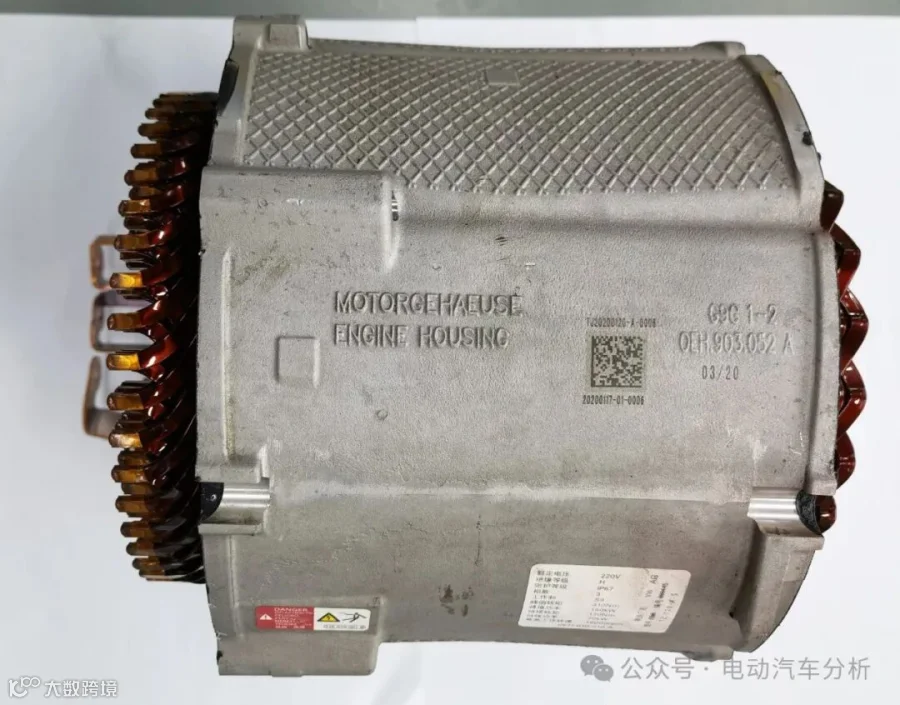

由于定子与外壳采用过盈配合安装，拆除定子外壳需要在温度箱中加热，拆开的定子如下图所示，对比同级150kW电机，ID4.X定子体积较大，外观相对粗糙。
为了分析电驱系统的成本，需要拆开电机转子的磁钢进行测试，估算成本。由于转子有磁钢带有磁性，拆磁钢是拆解最难的一个环节，可以采用线切割，或一片一片扒开硅钢片。
03 电机定子参数

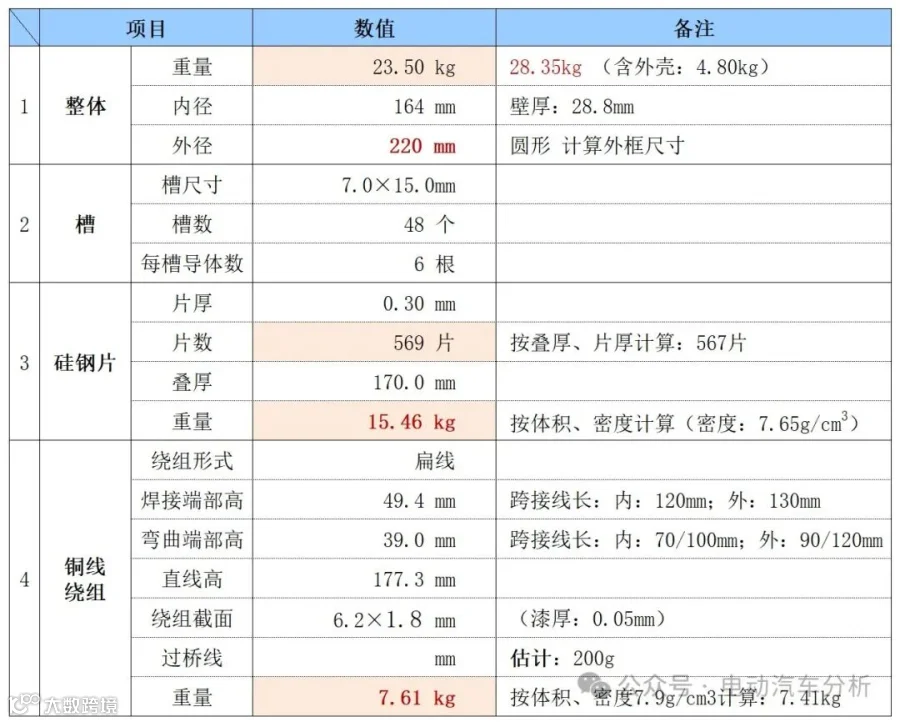

拆开了电机的定子和转子，可以测量电机的相关参数。例如，测量的定子参数如下，其中焊接端部尺寸达到49.mm，可以看出大众电机生产工艺未达到行业先进的水平，还有很多的提升空间。
04 电机定子成本

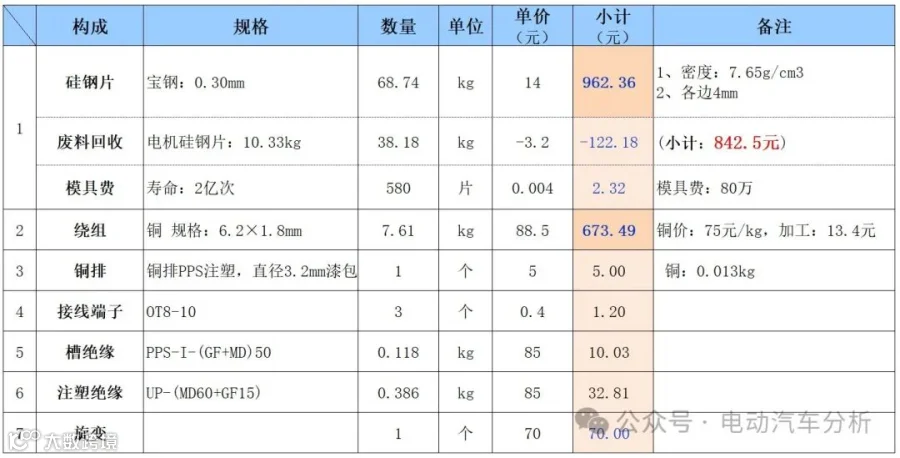

根据测量的电机参数，可以计算电机的成本。例如，计算的定子成本如下：
以上是大众ID.4X的分析情况，2024款ID.4X上市车型，采用的电机技术是否有质的飞跃，是否有分析的朋友可以分享探讨。
大家觉得这款ID4.X电机技术如何？
关于分析电机的说明：
1）每家车企都会对标竞品，学习好的设计，提高车型的竞争力；
2）本文主要介绍分析的方法，只列举了部分数据，供希望学习电机的人员参考；
3）作者坚持客观技术分析；
