【原创】2024年度国内外主流双电机混动技术(五)---电机总成结构解析

图1 电机BOM

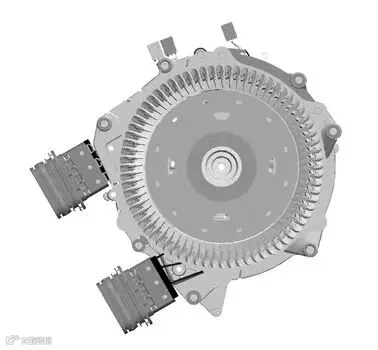

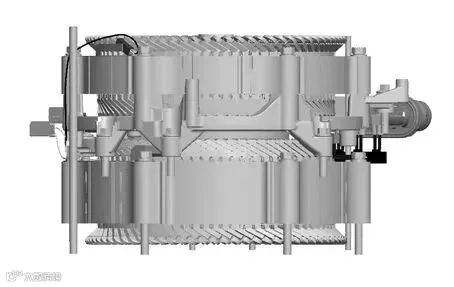

下面对油冷扁线电机总体结构进行示意说明，首先展示下电机三视图，如下各图所示。

电机动力输出端为驱动电机端，示意图如图2所示，电机通过花键轴连接传递力矩，力矩通过减速齿轮传递到输出轴。

电机后法兰端为发电机端，发电机轴两侧采用轴承支撑，外部采用后盖与电机支撑主可以连接，如下图3所示。

电机依靠三相电驱动，通过电机控制器MCU，把电池输入的电转化为三相电，通过电机三相高压端输入电机使用产生驱动力，如下图4所示。

电机输出前必须获取准确的通讯信息，通信讯息主要通过传感器采集，对于电机主要的信号为温度采集和转速位置判定，这两者都是低压端信号，低压端温度传感器和低压端旋变信号，如下图5所示。

电机合理的冷却能够保证电机输出最大功率、扭矩，保证电机可靠性，同时也提升电机的效率。油冷电机润滑油即具备冷却功能，冷却电机获取最佳热管理效果，同时也兼具润滑作用，润滑轴、齿轮，降低摩擦，保证高效可靠传动效果。DHT用油输入输出端如下图6所示。

电机内部结构包括电机轴、本产品是双电机DHT，包括发电机轴和电机轴，发电机轴直接套入进驱动电机轴中，同轴设计，轴向较长，设计难度增大；旋变布置与两电机之间，发电机和电动机各分配一个旋变机构；两电机中间设计电机共用支撑架。具体结构见下图7所示。

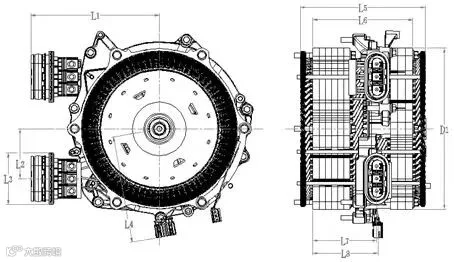

电机2D示意图，标示出了电机系统主要尺寸，包括定子铁心外径、双电机宽度、两电机铁芯间距等，如表1和图8所示。

双电机系统由多个分总成系统组成，主要包括电动机/发电机嵌线定子分总成、电动机/发电机转子组件分总成、高低压出线结构分总成等部分组成，具体分总成汇总见列表2所示。

根据以上分总成列表，双电机系统共分了了9个分总成系统，下面用示意图和详细爆炸图进行示意说明，如下图9、图10所示。

双电机九大分总成共包含34个零部件，分总成爆炸图中示意出了每个零部件，根据右侧编号与左侧爆炸图一一对应。
