电驱动总成悬置设计原则

电驱动总成悬置设计原则 电动车千人会
2024-08-31
4
导读:一、悬置布置方式1、不能采用 TRA 布置电动汽车动力总成悬置布置形式不同悬置布置方案下电驱动总成悬置受力比

一、悬置布置方式

1、不能采用 TRA 布置

电动汽车动力总成悬置布置形式

不同悬置布置方案下电驱动总成悬置受力比较

综上分析,最优的布置方式为前 1 + 2这种布置下动力总成姿态和悬置受力都是最小的,这是因为在这种布置方式下悬置点与 TRA 轴距离最大电动车悬置布置不能沿用传统燃油车的 TRA 轴布置思路,而是应该使各悬置弹性中心点尽可能远离 TRA 轴,从而使悬置受力最小

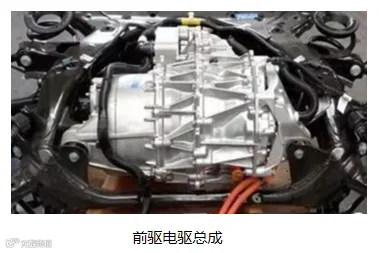

前驱悬置布置方式:前1+后2

2、应该使悬置中心点尽可能远离 TRA 轴,以实现最大的抗扭能力; 同时,使悬置的最大静刚度尽可能小

3、合理布置悬置位置,使各悬置受力均衡

二、刚体模态及解耦率

1、刚体模态频率避开悬架跳动频率

2、pitch 解耦率> 80%,其它方向可不要求

三、隔振率

1、400 - 8 000 Hz 隔振率要求大于30 dB

2、为满足主要工况的隔振率,尽可能减小所关心的关键工况下的悬置静刚度,并控制高频下的动静比( 须同时考虑悬置预载为悬置承受的动力总成的重力、强能量回收时悬置承受的载荷、半油门和全油门加速时悬置承受的载荷这4 种工况下的静刚度和动刚度) ,并至少测试至1000 Hz

3、采用不同参数的悬置橡胶以提高系统的隔振率

4、尽可能采用双层隔振( 副车架软连接)

四、悬置支架

1、悬置支架应设计紧凑,模态越高越好,建议大于1 000 Hz

2、使悬置橡胶内部共振频率尽可能小,并使不同悬置的内部共振频率分开一定频率间隔

3、避免悬置支架模态与悬置橡胶内部共振频率耦合

4、如悬置支架模态不满足要求,须在支架上增加动力吸振器

动力总成台架NVH 测试图

减速器台架NVH 测试图

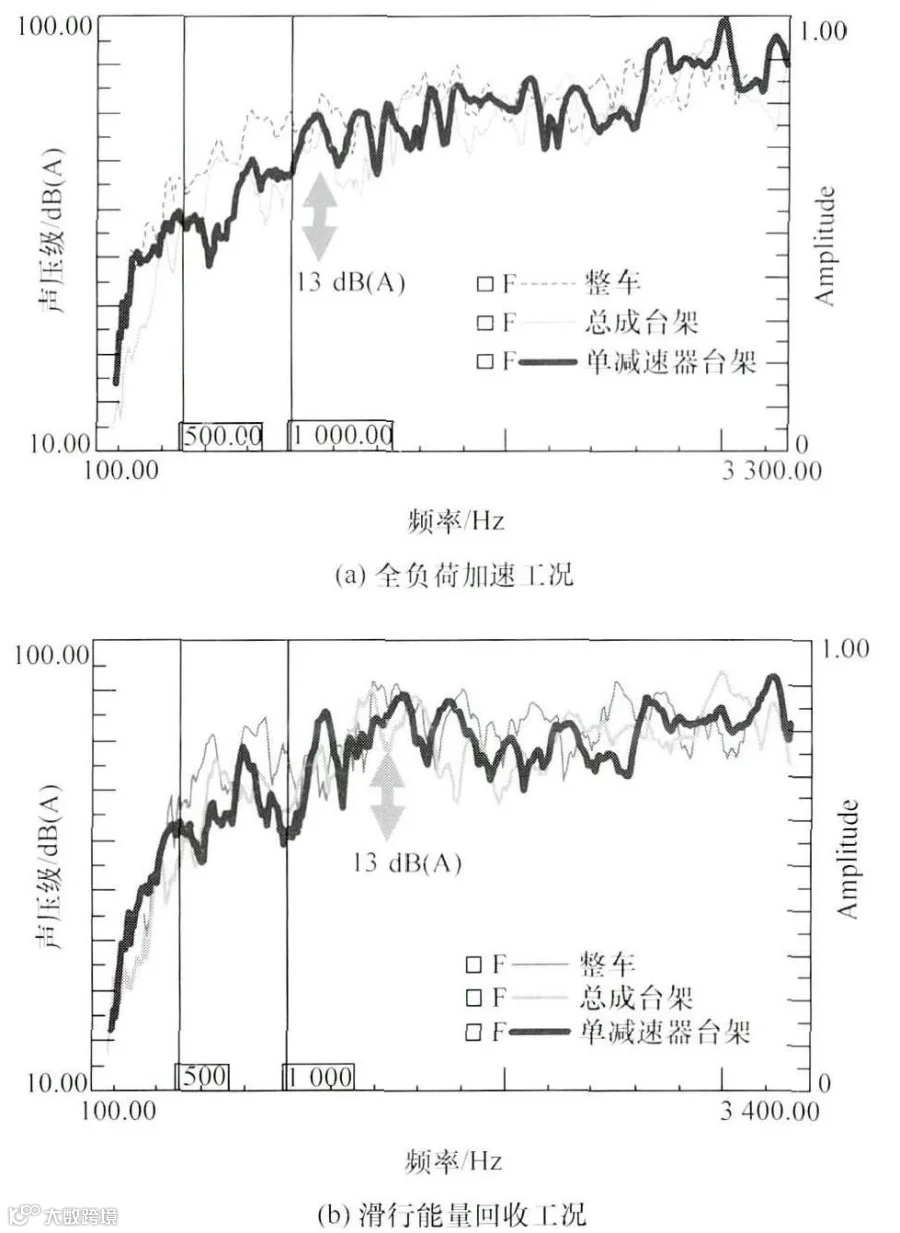

减速器阶次噪声对比

整车测试减速器、动力总成台架测试减速器与单减速器台架测试的近场22 阶噪声的对比。由图可见,在频率500 - 1 000 Hz 范围,整车测试减速器22 阶噪声显著高于台架测试结果,总体上约高出13 dB( A) 。由此可见,悬置支架模态对整车上减速器噪声影响很大,需要改善。

参考文章:《纯电动汽车电驱动总成悬置设计原则研究》

来源:电驱NVH
