新能源电机控制器安全策略深度剖析

在新能源汽车蓬勃发展的今天，作为其动力核心的新能源电机控制器，其安全性与可靠性直接关系到车辆的整体性能、行驶稳定性以及乘客的生命安全。因此，深入剖析并优化新能源电机控制器的安全策略，对于推动新能源汽车行业的持续健康发展具有重要意义。本文将从开路保护、ASC（主动短路保护）模式以，详细探讨其在不同场景下的应用与优化策略。

开路保护旨在电机控制器内部出现开路故障时，迅速切断电路，防止电流继续流通，从而避免对系统造成进一步损害，并确保驾乘者的安全。开路故障可能源于电路连接问题、导线断裂或元件失效等，若不及时处理，将引发电机失控、电池过放乃至火灾等严重后果。

开路模式电路图

开路保护的实现依赖于电机控制器内置的监测电路与先进的故障检测算法。当检测到关键电路电阻异常增大或电流为零时，即判定为开路故障，随即触发保护机制，关闭相关驱动电路，切断故障电流。此外，部分高端电机控制器还采用智能诊断技术，通过实时监测电压、电流、温度等电气参数，利用数据分析预测开路故障，提前采取预防措施。

在应用开路保护时，需特别关注电机反电动势的大小。在反电动势较低的情况下，开路保护可有效避免对直流母线器件的冲击；然而，在特定场景下，如拖车时，需考虑制动力矩与电机过热的问题。

ASC模式旨在电机控制器内部发生短路故障时，通过主动控制策略迅速响应，限制故障电流，减轻系统损害，并保障驾乘者安全。其优势在于快速响应与精确控制，能有效防止电流过大对电机、控制器及电池等关键部件造成永久性损害。

ASC模式电路图

ASC模式通过短路检测电路与主动控制算法协同工作，实现故障电流的精准控制。具体方法包括上桥臂短路、下桥臂短路及上下桥臂联合控制等，根据故障类型与严重程度灵活选择控制策略，以达到最佳保护效果。

ASC模式在工作过程中会产生热量，因此需加强电机控制器的热管理，防止过热引发其他故障。

▶  低转速区域

此时电机反电动势较低，开路保护可有效避免对直流母线器件的冲击。

▶  临时拖车情况

在缺乏传动轴脱离装置的情况下，开路保护可降低拖车过程中的安全风险。

▶  高转速区域

高反电动势下，ASC模式能更好地保护系统免受冲击。

▶  快速停车需求

ASC模式通过主动短路实现快速制动，满足紧急停车需求。

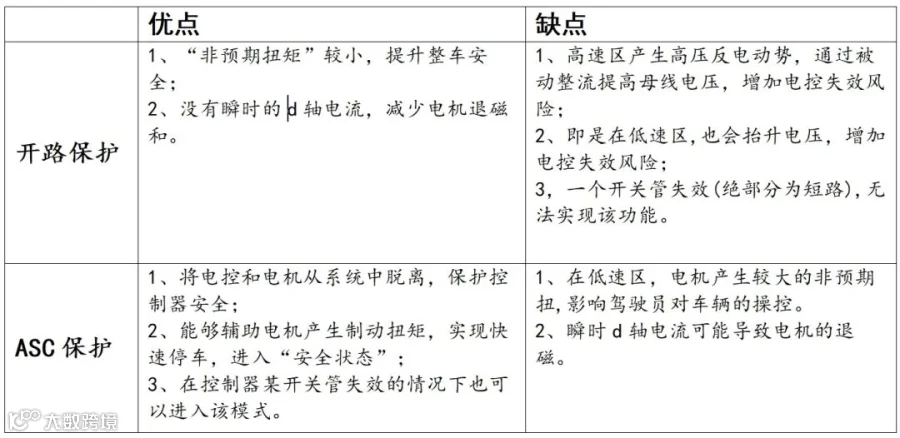

以下是开路保护和ASC保护的不同比较：

新能源电机控制器的安全策略需根据具体场景灵活选择。开路保护在低转速与避免高反电动势冲击方面表现优异；而ASC模式则在高转速与快速停车等紧急情况下更具优势。在实际应用中，应综合考虑工作条件与安全需求，合理选择并优化保护策略，以确保新能源汽车动力系统的安全稳定运行。
