新能源电驱动电机转子测试：机械篇

作为新能源汽车的核心部件之一，电驱动电机不仅承载着将电能转化为机械能的重任，其性能更是直接关系到车辆的动力性、经济性和可靠性。

其中，转子作为电机的重要零部件之一，其性能验证尤为关键。本文将深入探讨新能源电驱动电机转子测试的必要内容，特别是针对高速能力、传扭能力及耐久能力的验证实验，以期为行业同仁提供参考与启示。

新能源电驱动电机转子测试，旨在全面评估转子在极端工况下的性能表现，确保电机能够长期稳定、高效地运行。具体而言，测试需围绕以下三个方面展开：

验证转子在高速旋转下的稳定性与效率，确保电机能在高转速区间内持续输出强劲动力而不发生失效。

评估转子在静态和动态条件下的扭矩传递能力，现在轴与转子配合大部分是靠过盈量本身，而不是通过键。该实验是为了确认设计的转子在电机能够在运行过程中不会出现轴与转子铁芯相对滑动。

模拟电机长期运行工况，验证转子在反复高速旋转、温度变化环境下的耐久性，以确保电机寿命符合设计要求。

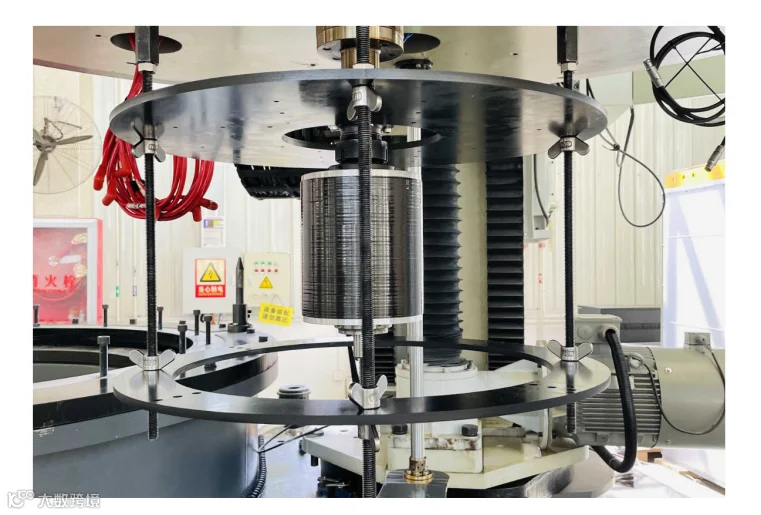

转子超速实验是验证电机转子高速能力的重要手段。该实验通过逐渐增加电机的转速，直至超过其额定转速的一定比例（通常为10%-40%），来观察并记录转子的运行状态。实验后，需密切关注转子铁芯隔磁桥，转子外径的变化，转子动平衡的变化。

评估转子在极端高速下的结构强度和动态稳定性，确保其在极端工况下仍能保持良好的工作性能。

首先，对转子进行预转，以消除初始不平衡和应力；随后，逐步增加电机转速至预设的超速点，记录并分析各关键参数的变化；最后，安全减速并停机，对转子进行全面检查，评估其损伤情况。

超速实验具有高风险性，需确保实验设备的安全防护措施完善。特别注意超速的轴承是要耐高转速的，不然实验最先失效的可能就是轴承。

通过专用设备对转子施加静态扭矩，测量其在规定的扭矩下的是否会打滑。该测试有助于了解转子在静态负载下的承载能力和材料强度，为电机设计提供数据支持。

将转子固定在测试台上，利用扭矩加载装置缓慢增加扭矩，直至达到预设的最大值或转子发生打滑。记录整个过程中的扭矩-变形曲线及关键数据点。

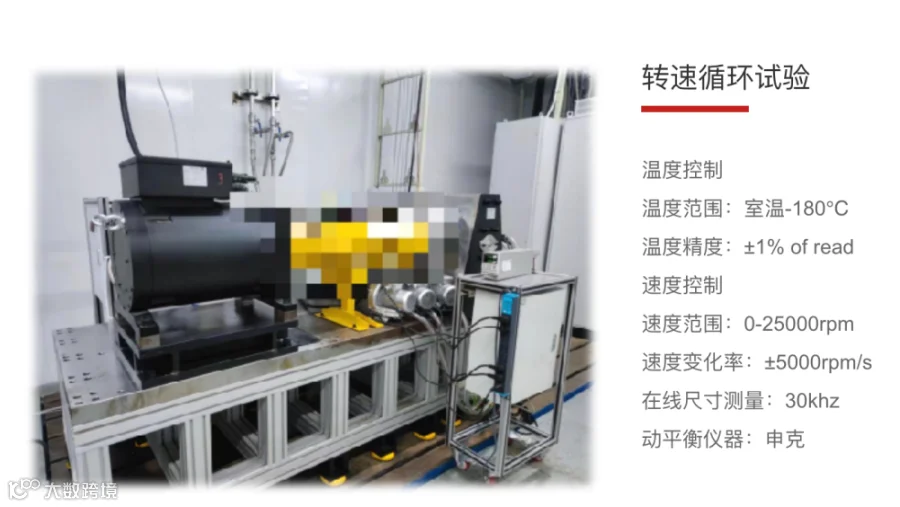

高速转速循环实验是评估转子耐久能力的关键环节。该实验通过模拟电机长时间、高频率的高速旋转工况，考察转子在反复应力作用下的疲劳寿命和性能稳定性。

设定一系列转速循环周期，每个周期内包括加速、匀速、减速等阶段，模拟电机的实际运行工况。实验过程中，需持续监测转子的温度、振动、噪声等参数，以及定期检查转子的磨损和变形情况。

高速转速循环实验能够有效暴露转子在长期使用过程中可能出现的问题，如材料疲劳、动平衡失衡等，为电机设计优化和质量控制提供重要依据。
