轴向磁通电机仿真专题（一）：RMxprt导入Maxwell问题

发现“分享”和“在看”了吗，戳我看看吧

问题描述：

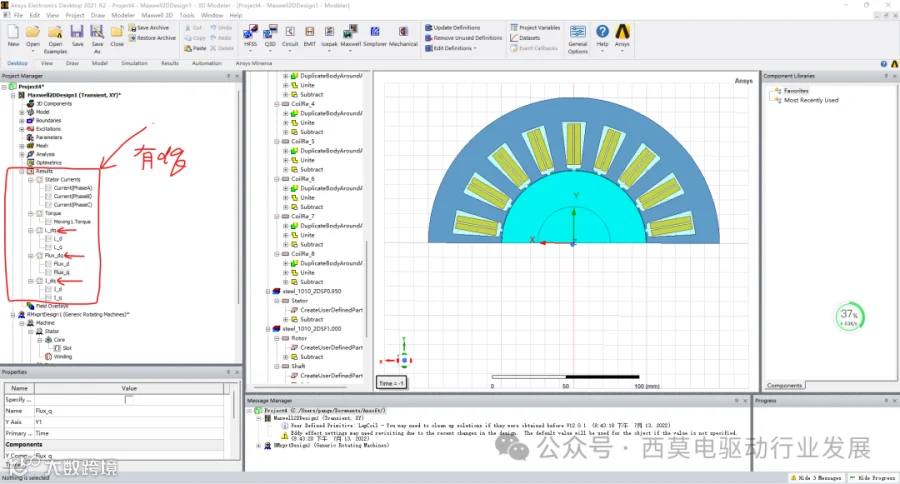

轴向磁通电机从RMxprt导入Maxwell，Results里面没有出现dq相关的结果。

（原因：轴向电机需要人为添加上去。）

解决方案：

方法1：（推荐，因为这是Ansys自带的，自动集成到软件中了。）

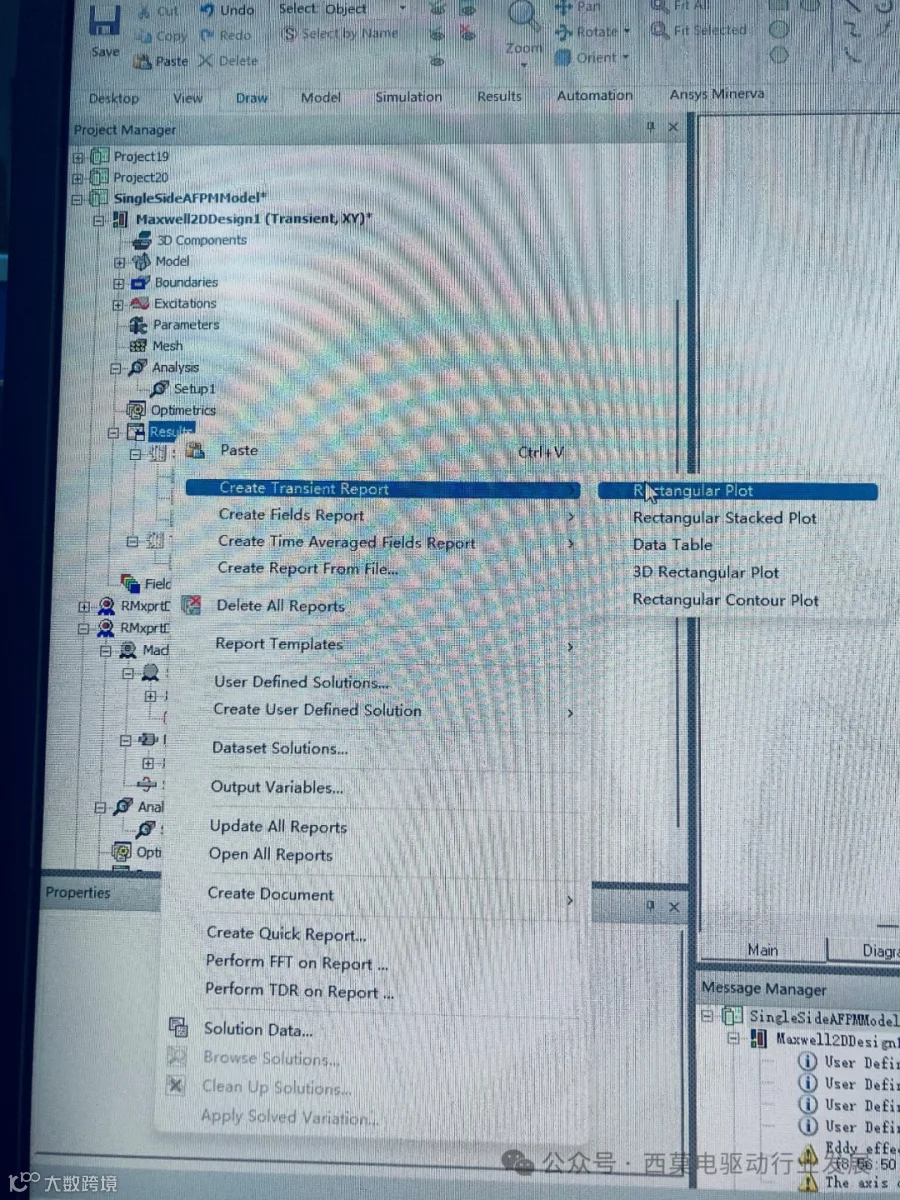

[1] 轴向磁通电机RMxprt正常导入到Maxwell里面。导入完成后右击Results，选择“Create Transient Report”，选择里面的"Rectangular Plot（2维图）"。

[2] 弹出菜单，选择“Transient D-Q”，并点击“Machine Options”进入设置电机极数和对齐角(A相轴向与D轴对其的角度)。

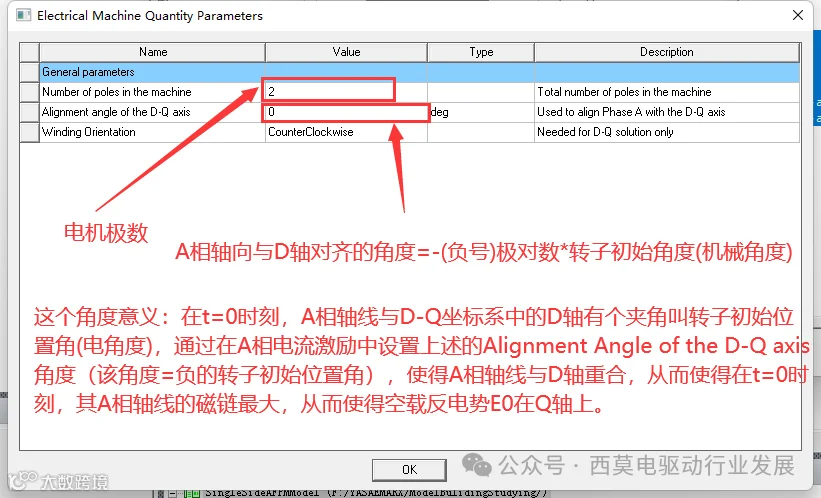

[3] 设置电机极对数和A相轴线与D轴对其角（记得添加负号）。

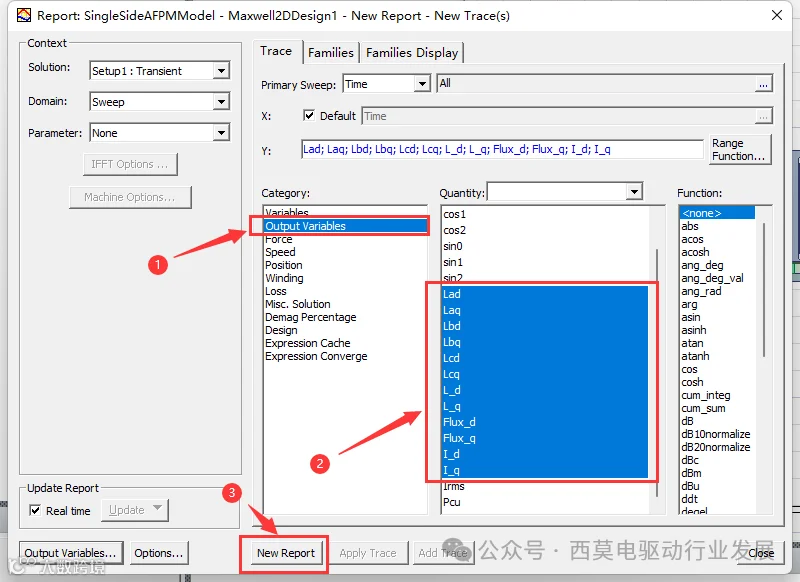

[4] 设置完了以后，按①②③选中需要的参数，点击“New Report”。

[5] 此时，需要显示的电机DQ参数就能看到了。

方法2：导出径向磁路永磁电机自动生成的计算DQ脚本文件，然后导入到轴向磁通电机。（推荐用方法1，如果方法1走不通，再用方法2）

[1] 建立一个径向磁路永磁电机RMxprt模型，仿真计算完毕后，导入成Maxwell2D/3D模型。

[2] 导入完成后右击Results，选择“Create Transient Report”，选择里面的“Rectangular Plot（2维图）”。

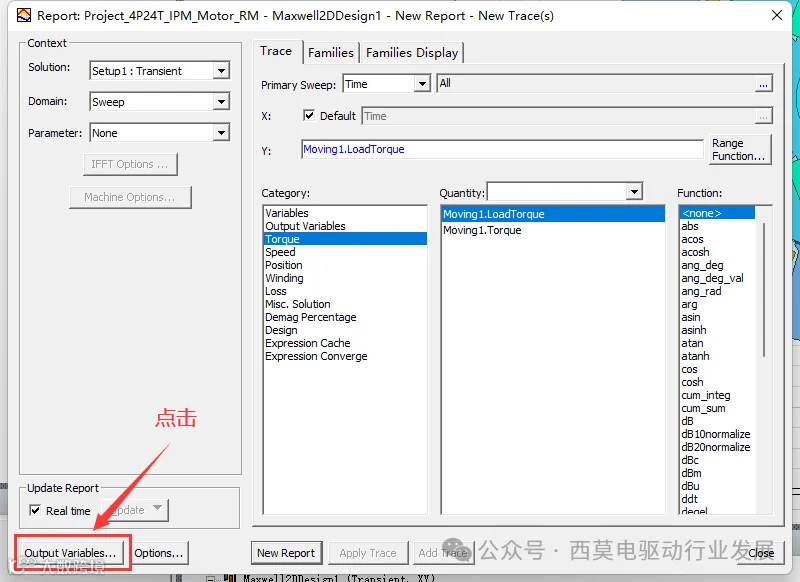

[3] 弹出下列对话框，点击“Output variables”。

[4] 弹出对话框，将自动生成的公式导出为DQ计算脚本文件“DQ_EquationToolkit（自己命名）”。

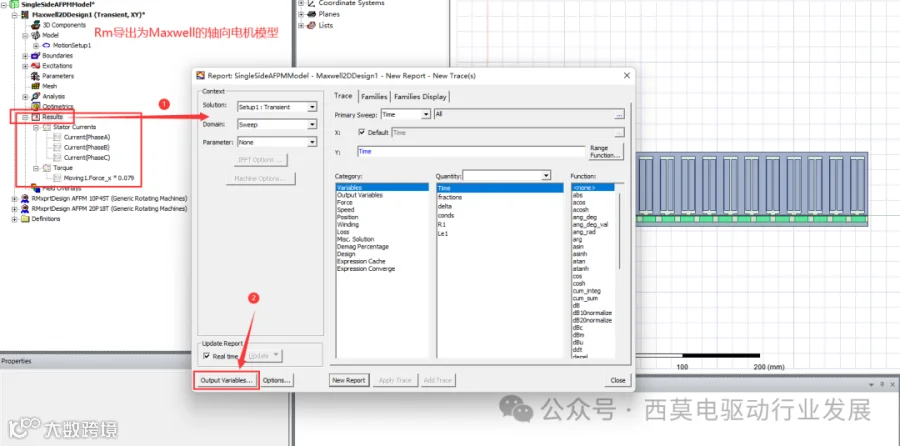

[5] 打开从RMxprt导出为Maxwell的轴向磁通电机模型。右击Results，选择“Create Transient Report”，选择里面的“Rectangular Plot（2维图）“。选中“Output Variables”。

[6] 导入“QD_EquationToolkit”计算脚本文件。修改转子初始位置角和极对数。修改完成后，点击“Done”。

[7] 然后选中“Output Variables”，选择需要看的DQ参数，点击“New Report”。

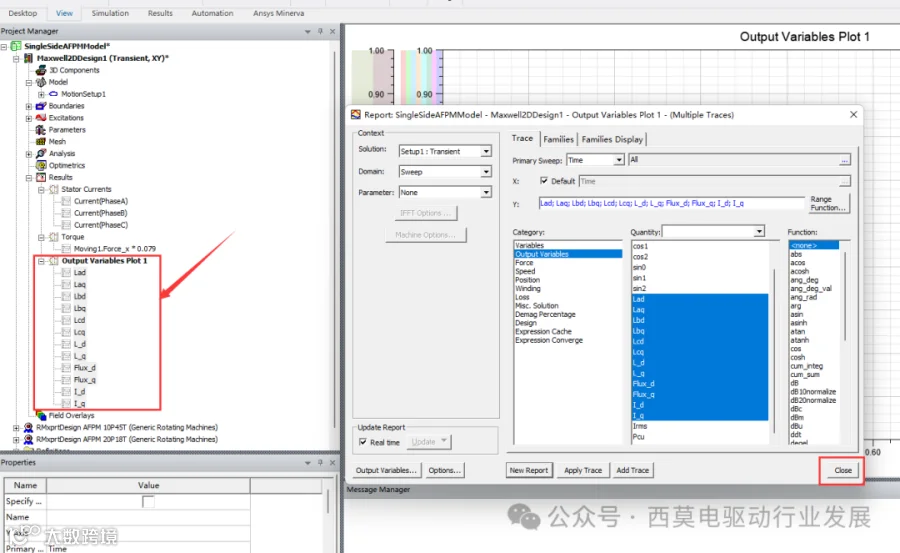

[8] 会在Results结果中看见DQ参数。

[9] 完成。
